Торцевий шурупно-гайковий ключ

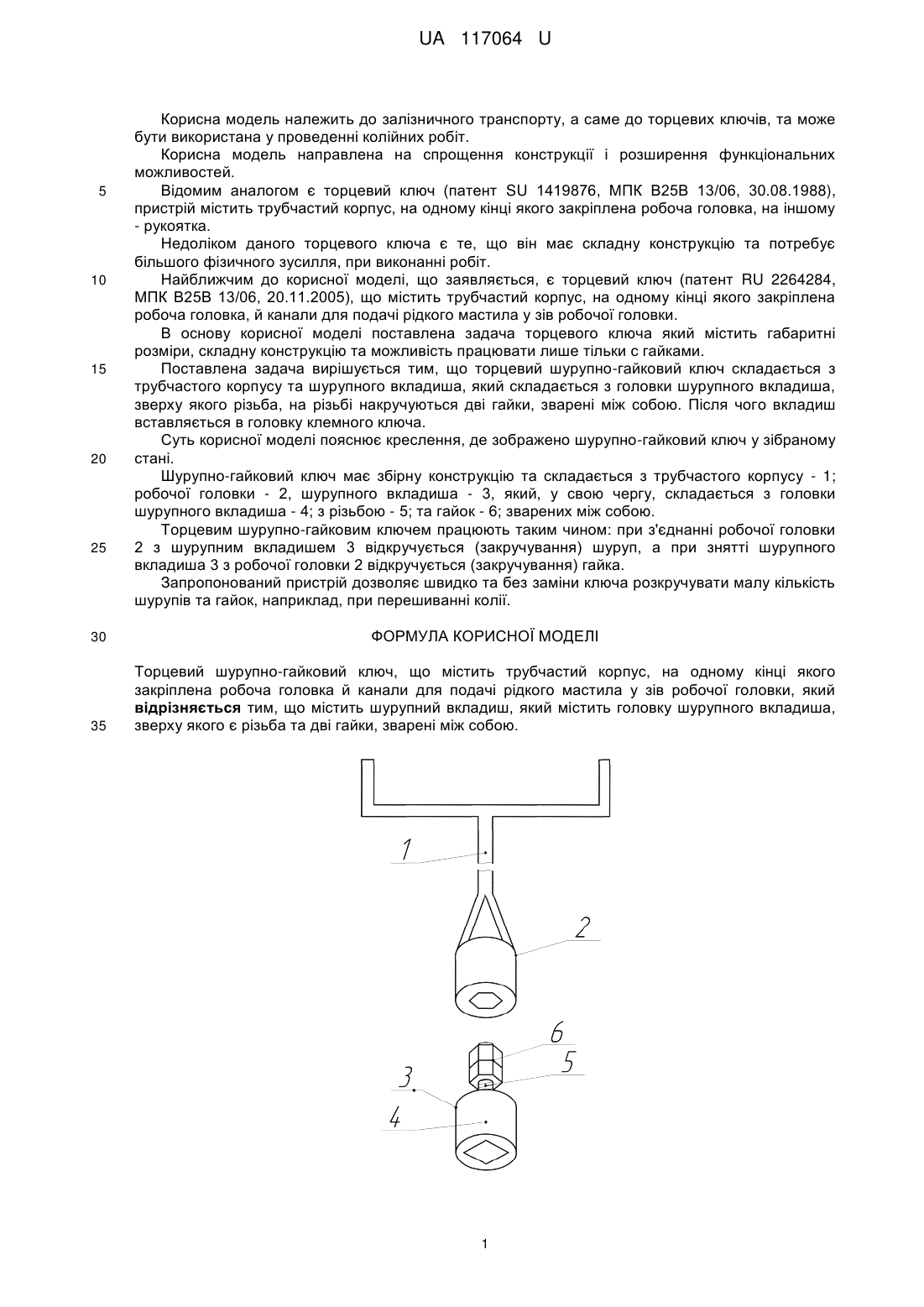

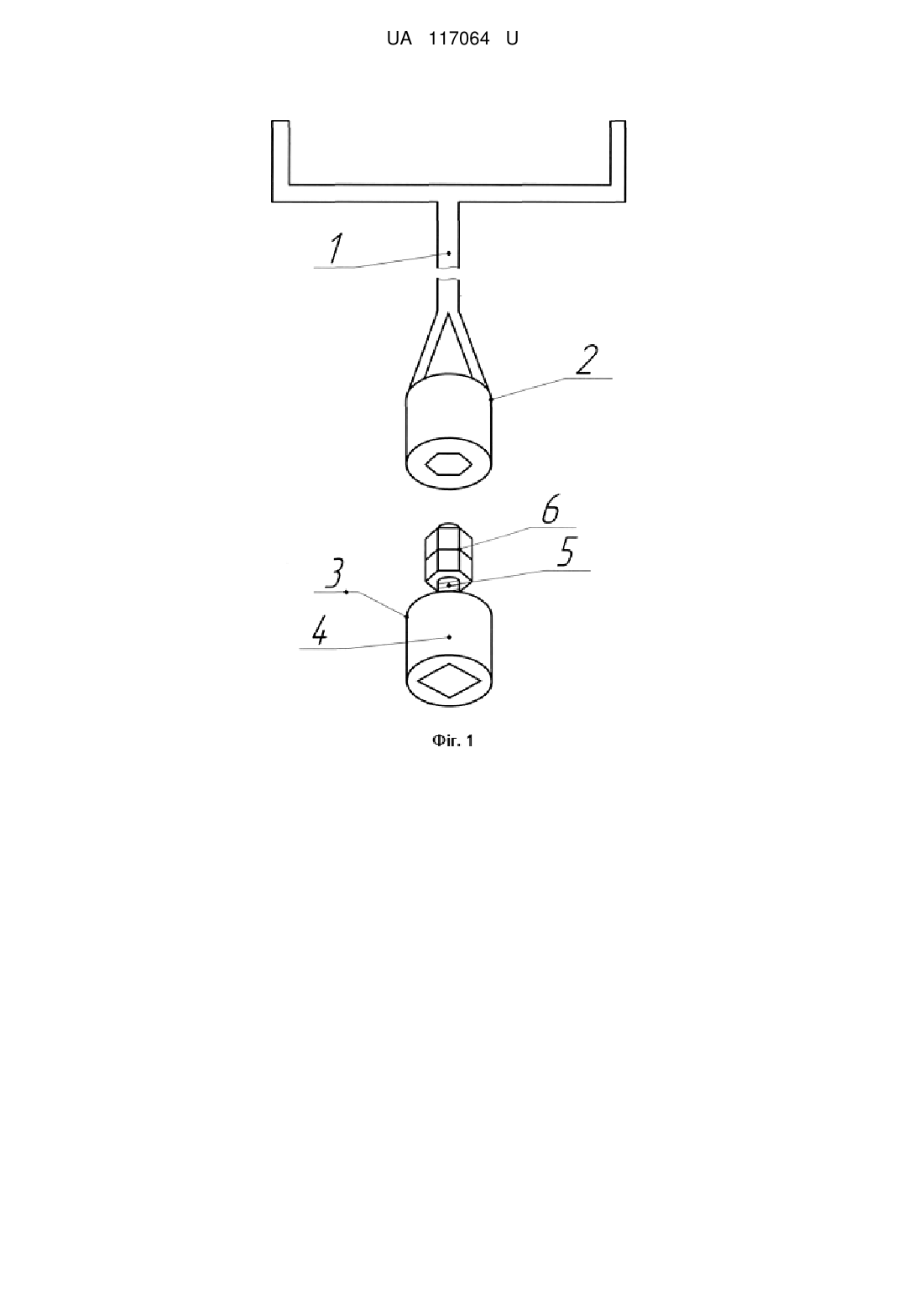

Реферат: Торцевий шурупно-гайковий ключ містить трубчастий корпус, на одному кінці якого закріплена робоча головка й канали для подачі рідкого мастила у зів робочої головки. Містить шурупний вкладиш, який містить головку шурупного вкладиша, зверху якого є різьба та дві гайки, зварені між собою. UA 117064 U (12) UA 117064 U UA 117064 U 5 10 15 20 25 Корисна модель належить до залізничного транспорту, а саме до торцевих ключів, та може бути використана у проведенні колійних робіт. Корисна модель направлена на спрощення конструкції і розширення функціональних можливостей. Відомим аналогом є торцевий ключ (патент SU 1419876, МПК В25В 13/06, 30.08.1988), пристрій містить трубчастий корпус, на одному кінці якого закріплена робоча головка, на іншому - рукоятка. Недоліком даного торцевого ключа є те, що він має складну конструкцію та потребує більшого фізичного зусилля, при виконанні робіт. Найближчим до корисної моделі, що заявляється, є торцевий ключ (патент RU 2264284, МПК В25В 13/06, 20.11.2005), що містить трубчастий корпус, на одному кінці якого закріплена робоча головка, й канали для подачі рідкого мастила у зів робочої головки. В основу корисної моделі поставлена задача торцевого ключа який містить габаритні розміри, складну конструкцію та можливість працювати лише тільки с гайками. Поставлена задача вирішується тим, що торцевий шурупно-гайковий ключ складається з трубчастого корпусу та шурупного вкладиша, який складається з головки шурупного вкладиша, зверху якого різьба, на різьбі накручуються дві гайки, зварені між собою. Після чого вкладиш вставляється в головку клемного ключа. Суть корисної моделі пояснює креслення, де зображено шурупно-гайковий ключ у зібраному стані. Шурупно-гайковий ключ має збірну конструкцію та складається з трубчастого корпусу - 1; робочої головки - 2, шурупного вкладиша - 3, який, у свою чергу, складається з головки шурупного вкладиша - 4; з різьбою - 5; та гайок - 6; зварених між собою. Торцевим шурупно-гайковим ключем працюють таким чином: при з'єднанні робочої головки 2 з шурупним вкладишем 3 відкручується (закручування) шуруп, а при знятті шурупного вкладиша 3 з робочої головки 2 відкручується (закручування) гайка. Запропонований пристрій дозволяє швидко та без заміни ключа розкручувати малу кількість шурупів та гайок, наприклад, при перешиванні колії. 30 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 Торцевий шурупно-гайковий ключ, що містить трубчастий корпус, на одному кінці якого закріплена робоча головка й канали для подачі рідкого мастила у зів робочої головки, який відрізняється тим, що містить шурупний вкладиш, який містить головку шурупного вкладиша, зверху якого є різьба та дві гайки, зварені між собою. 1 UA 117064 U Комп’ютерна верстка Л. Бурлак Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
