Безкорпусна насадна збірна фреза з самовстановними ножами

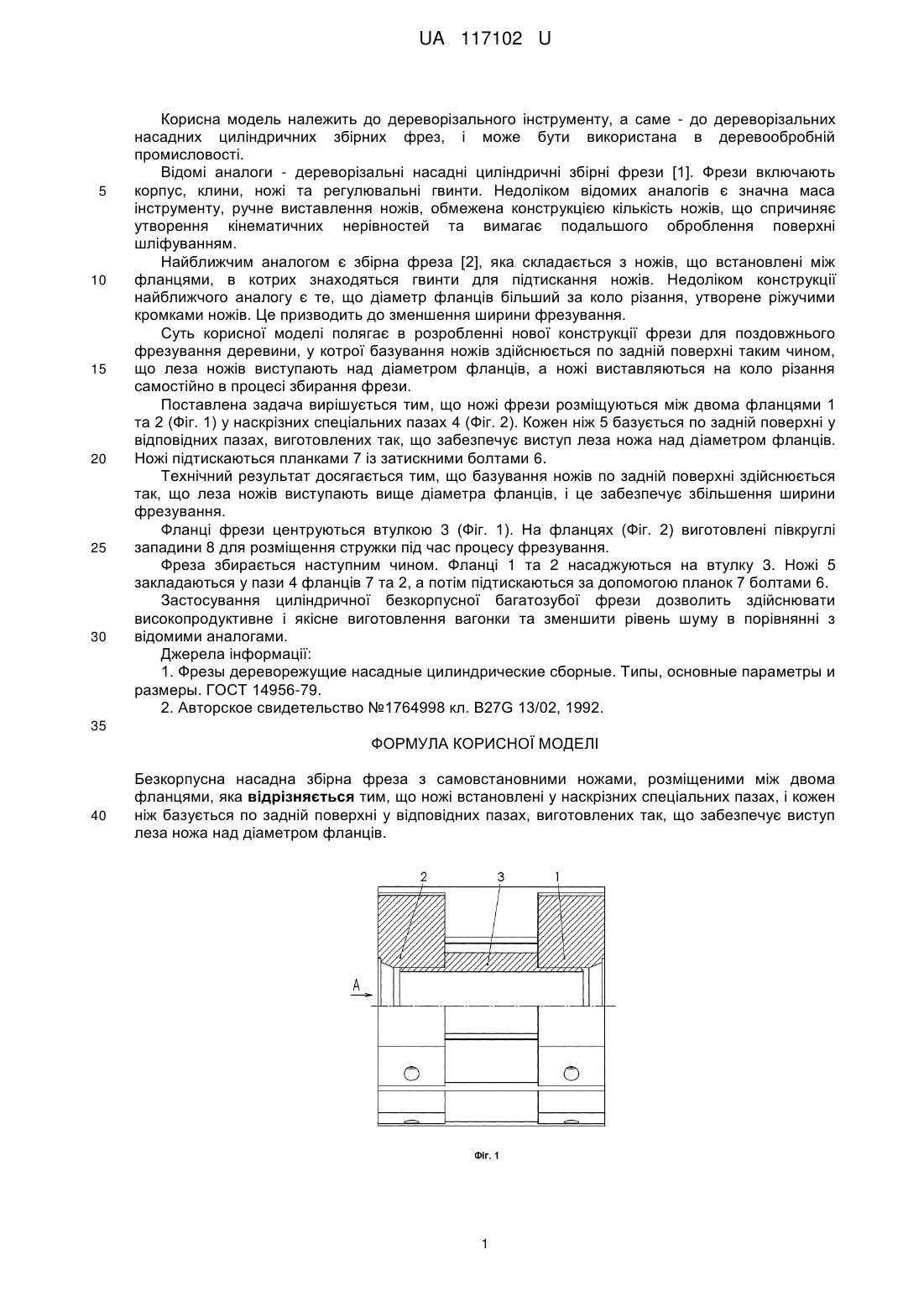

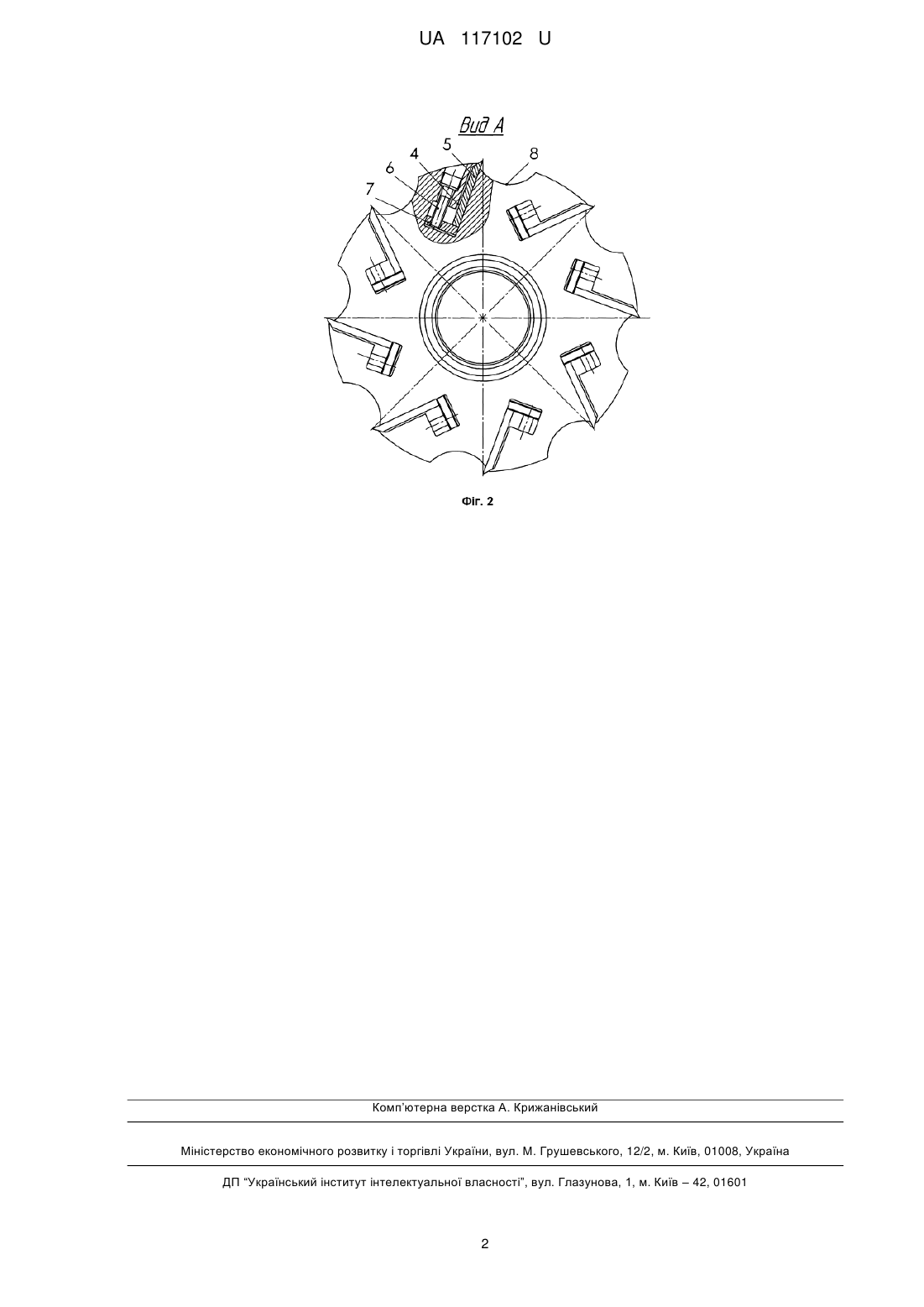

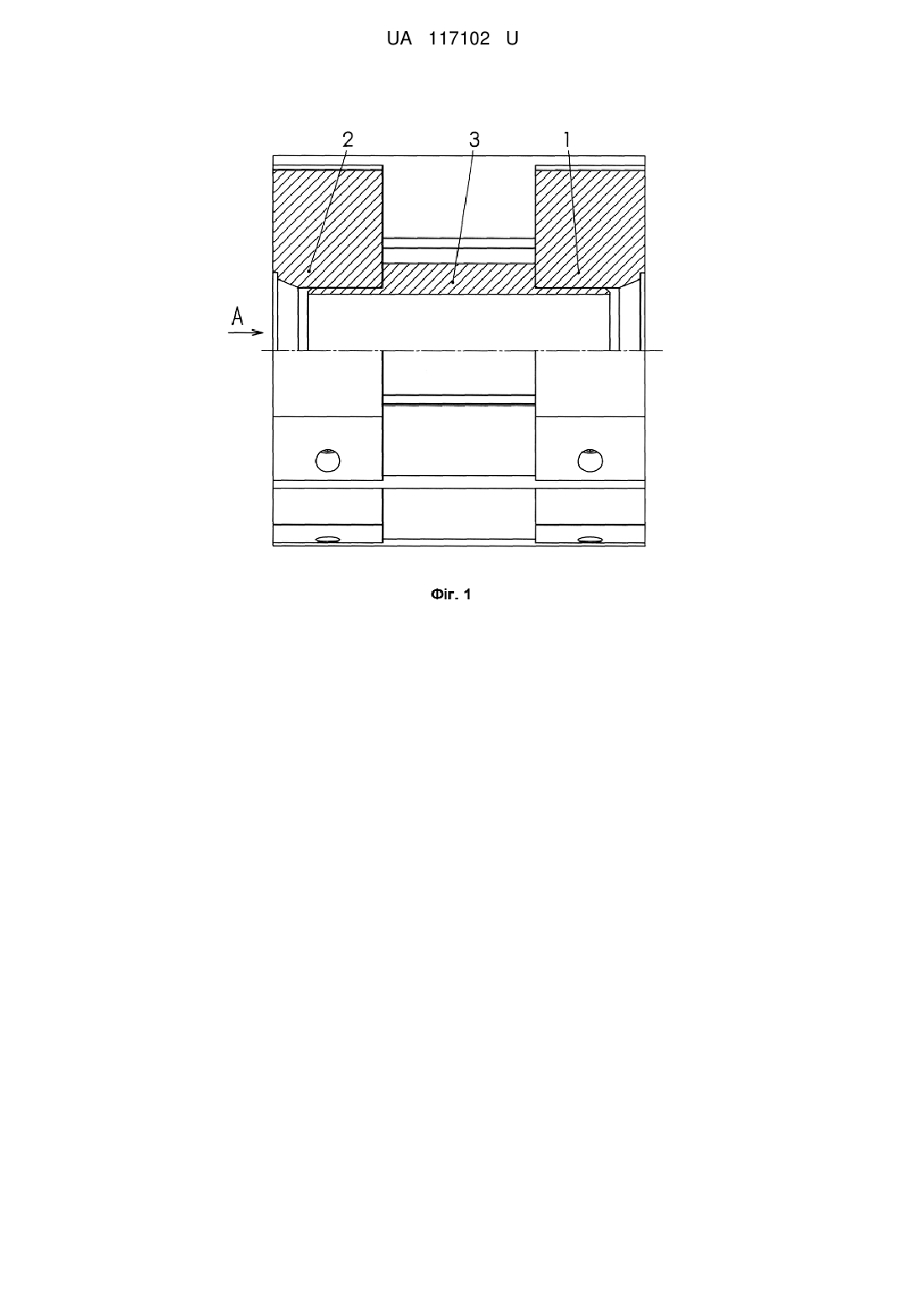

Реферат: Безкорпусна насадна збірна фреза з самовстановними ножами, розміщеними між двома фланцями. Ножі встановлені у наскрізних спеціальних пазах, і кожен ніж базується по задній поверхні у відповідних пазах, виготовлених так, що забезпечує виступ леза ножа над діаметром фланців. UA 117102 U (12) UA 117102 U UA 117102 U 5 10 15 20 25 30 Корисна модель належить до дереворізального інструменту, а саме - до дереворізальних насадних циліндричних збірних фрез, і може бути використана в деревообробній промисловості. Відомі аналоги - дереворізальні насадні циліндричні збірні фрези [1]. Фрези включають корпус, клини, ножі та регулювальні гвинти. Недоліком відомих аналогів є значна маса інструменту, ручне виставлення ножів, обмежена конструкцією кількість ножів, що спричиняє утворення кінематичних нерівностей та вимагає подальшого оброблення поверхні шліфуванням. Найближчим аналогом є збірна фреза [2], яка складається з ножів, що встановлені між фланцями, в котрих знаходяться гвинти для підтискання ножів. Недоліком конструкції найближчого аналогу є те, що діаметр фланців більший за коло різання, утворене ріжучими кромками ножів. Це призводить до зменшення ширини фрезування. Суть корисної моделі полягає в розробленні нової конструкції фрези для поздовжнього фрезування деревини, у котрої базування ножів здійснюється по задній поверхні таким чином, що леза ножів виступають над діаметром фланців, а ножі виставляються на коло різання самостійно в процесі збирання фрези. Поставлена задача вирішується тим, що ножі фрези розміщуються між двома фланцями 1 та 2 (Фіг. 1) у наскрізних спеціальних пазах 4 (Фіг. 2). Кожен ніж 5 базується по задній поверхні у відповідних пазах, виготовлених так, що забезпечує виступ леза ножа над діаметром фланців. Ножі підтискаються планками 7 із затискними болтами 6. Технічний результат досягається тим, що базування ножів по задній поверхні здійснюється так, що леза ножів виступають вище діаметра фланців, і це забезпечує збільшення ширини фрезування. Фланці фрези центруються втулкою 3 (Фіг. 1). На фланцях (Фіг. 2) виготовлені півкруглі западини 8 для розміщення стружки під час процесу фрезування. Фреза збирається наступним чином. Фланці 1 та 2 насаджуються на втулку 3. Ножі 5 закладаються у пази 4 фланців 7 та 2, а потім підтискаються за допомогою планок 7 болтами 6. Застосування циліндричної безкорпусної багатозубої фрези дозволить здійснювати високопродуктивне і якісне виготовлення вагонки та зменшити рівень шуму в порівнянні з відомими аналогами. Джерела інформації: 1. Фрезы дереворежущие насадные цилиндрические сборные. Типы, основные параметры и размеры. ГОСТ 14956-79. 2. Авторское свидетельство №1764998 кл. B27G 13/02, 1992. 35 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Безкорпусна насадна збірна фреза з самовстановними ножами, розміщеними між двома фланцями, яка відрізняється тим, що ножі встановлені у наскрізних спеціальних пазах, і кожен ніж базується по задній поверхні у відповідних пазах, виготовлених так, що забезпечує виступ леза ножа над діаметром фланців. 1 UA 117102 U Комп’ютерна верстка А. Крижанівський Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
