Комутаційний пристрій

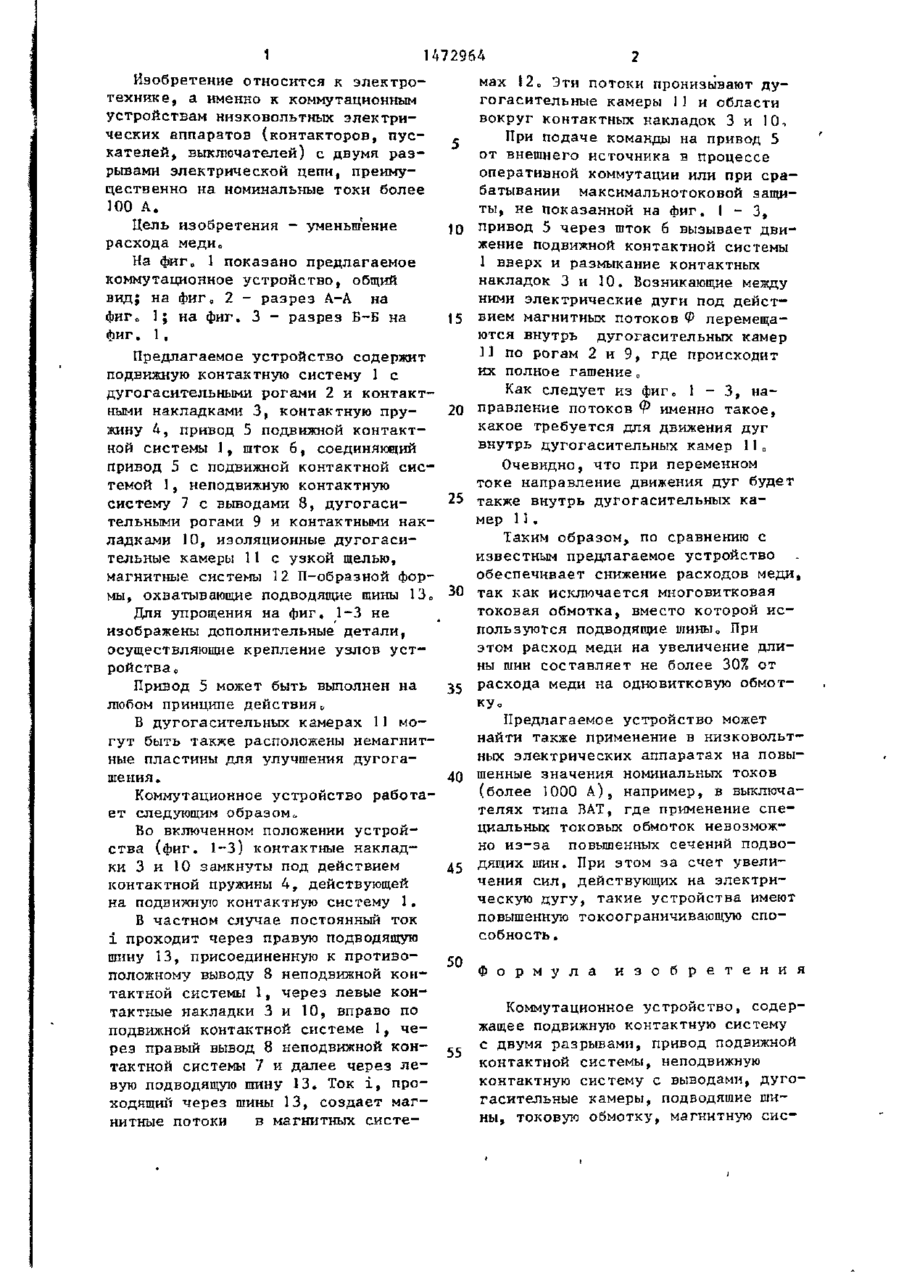

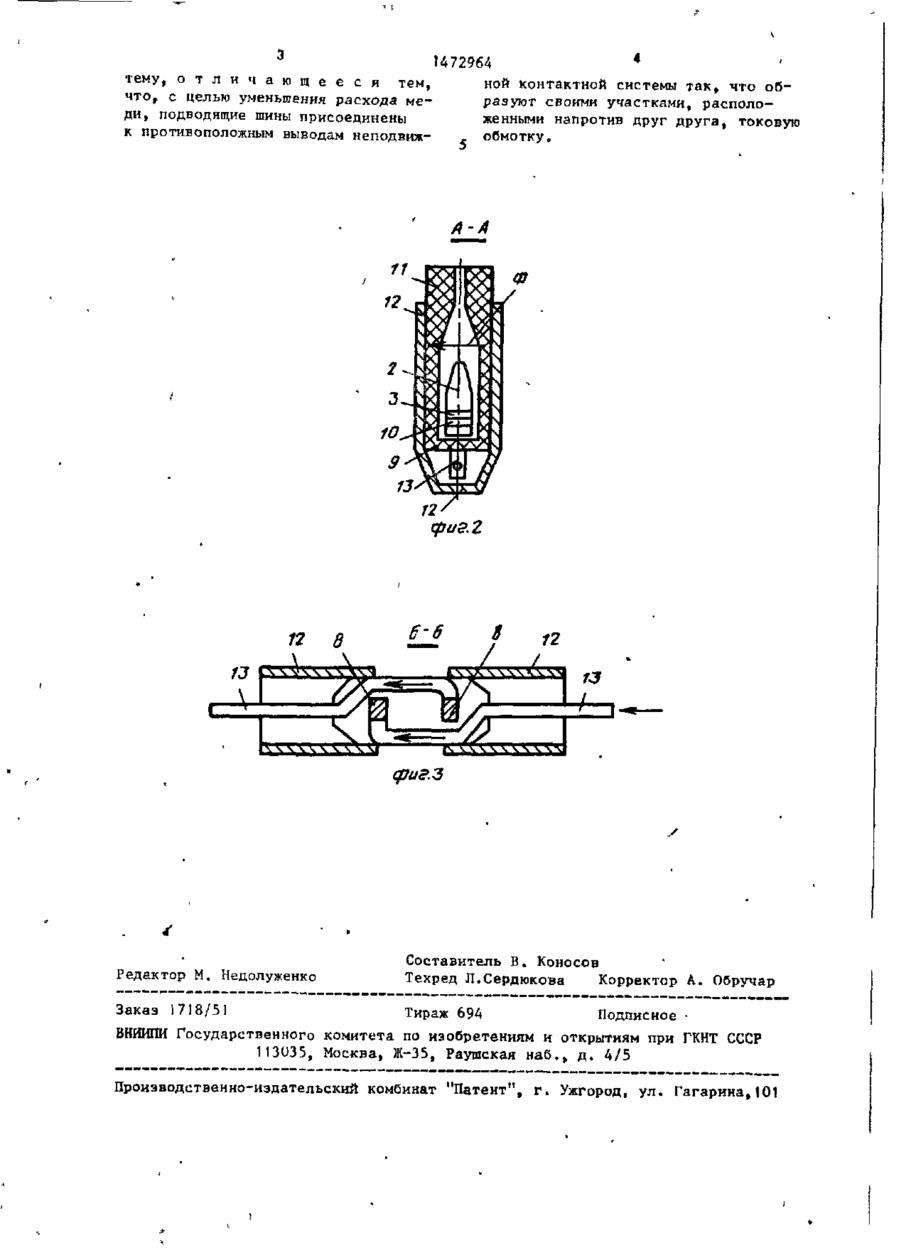

Изобретение относится к электротехнике u Целью изобретения я в ляется уменьшение расхода меди. Устройство содержит подвижную контактную систему 1 с двумя разрывами, привод 5 подвижной контактной с и с т е мы I , Неподвижную контактную систему 7, подводящие шины (ПШ) 13, дугогасительные камеры 11, токовую обмотку, магнитную систему 12, ГОН 13 присоединены к противоположным выводам 8 неподвижной контактной с и с т е мы 7, Участки П 13, расположенные Ш напротив друг друга, образуют токоч вую обмотку» Ток, проходящий через П 13, создает магнитные потоки в Ш магнитных -системах 12 и в дугогасительных камерах 11, включая области вокруг контактных накладок 3 и 10. Направление потоков вызывает при размыкании накладок 3 и 10 под действием привода 5 движение образовавшихся электрических дуг внутрь дугогасительных камер и их гашение, 3 ил. С/) С 1 И72964 Изобретение относится к электротехнике, а именно к коммутационным устройствам низковольтных электрических аппаратов (контакторов, пускателей, выключателей) с двумя разрывами электрической цепи, преимущественно на номинальные токи более 100 А. Цель изобретения - уменьшение расхода меди о На фиг о 1 показано предлагаемое коммутационное устройство, общий вид; на фиг» 2 - разрез А-А на фиго 1; на фиг. 3 - разрез Б-Б на фиг. 1. 1о 15 Предлагаемое устройство содержит подвижную контактную систему 1 с дугогасительными рогами 2 и контактными накладками 3, контактную пру20 жину 4, привод 5 подвижной контактной системы 1, шток 6, соединяющий привод 5 с подвижной контактной системой 1, неподвижную контактную 25 систему 7 с выводами 8, дугогасительными рогами 9 и контактными накладками 10, изоляционные дугогасительные камеры 11 с узкой щелью, магнитные системы 12 П-образной формы, охватывающие подводящие шины 13 0 30 Для упрощения на фиг. 1-3 не изображены дополнительные детали, осуществляющие крепление узлов устройства0 Привод 5 может быть выполнен на любом принципе действияа В дугогасительных камерах 11 могут быть также расположены немагнитные пластины для улучшения дугогашения. Коммутационное устройство работает следующим образом^ Во включенном положении устройства (фиг. 1-3) контактные накладки 3 и 10 замкнуты под действием контактной пружины 4, действующей на подвижную контактную систему 1. В частном случае постоянный ток і проходит через правую подводящую шину 13, присоединенную к противоположному выводу 8 неподвижной контактной системы 1, через левые контактные накладки 3 и 10, вправо по подвижной контактной системе 1, через правый вывод 8 неподвижной контактной системы 7 и далее через левую подводящую шину 13. Ток і, проходящий через шины 13, создает магнитные потоки в магнитных систе 35 40 45 50 ^ мах 12 с Эти потоки пронизывают дугогасительные камеры 11 и области вокруг контактных накладок 3 и 10, При подаче команды на привод 5 от внешнего источника в процессе оперативной коммутации или при срабатывании максимальнотоковой защиты, не показанной на фиг. 1 - 3, привод 5 через шток 6 вызывает движение подвижной контактной системы 1 вверх и размыкание контактных накладок 3 и 10. Возникающие между ними электрические дуги под действием магнитных потоков Ф перемещаются внутрь дугогасительных камер 1] по рогам 2 и 9, где происходит их полное гашениео Как следует из фиг о 1 - 3 , направление потоков * именно такое, Р какое требуется для движения дуг внутрь дугогасительных камер 11о Очевидно, что при переменном токе направление движения дуг будет также внутрь дугогасительных камер 1 1 . Таким образом, по сравнению с известным предлагаемое устройство обеспечивает снижение расходов меди, так как исключается многовитковая токовая обмотка, вместо которой используются подводящие шины о При этом расход меди на увеличение длины шин составляет не более 30% от расхода меди на одновитковую обмоткуо Предлагаемое устройство может найти также применение в низковольтных электрических аппаратах на повышенные значения номинальных токов (более 1000 А ) , например, в выключателях типа ВАТ, где применение специальных токовых обмоток невозможно из-за повышенных сечений подводящих шин. При этом за счет увеличения сил, действующих на электрическую дугу, такие устройства имеют повышенную токоограничивающую способность. Ф о р м у л а и з о б р е т е н и я Коммутационное устройство, содержащее подвижную контактную систему с двумя разрывами, привод подвижной контактной системы, неподвижную контактную систему с выводами, дугогасительные камеры, подводящие шины, токовую обмотку, магнитную сие 1472964 тему, о т л и ч а ю щ е е с я тем, что, с целью уменьшения расхода меди, подводящие шины присоединены к противоположным выводам неподвиж ной контактной системы так, что образуют своими участками, расположенными напротив друг друга, токовую обмоткур А-А сриг.З Редактор М, Недолуженко Составитель В. Коносов Техред Л.Сердюкова Корректор А. Обручар Заказ 1718/51 Тираж 694 Подписное • ВНИИПИ Государственного комитета по изобретениям н открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина,101
