Роторний двигун внутрішнього згорання
Формула / Реферат
Роторний двигун внутрішнього згорання, який містить статор, ротор з валом, що здійснюють зворотно-дугові коливання навколо загальної зі статором осі, який відрізняється тим, що містить строп, який з'єднує вал ротора з статором.
Текст

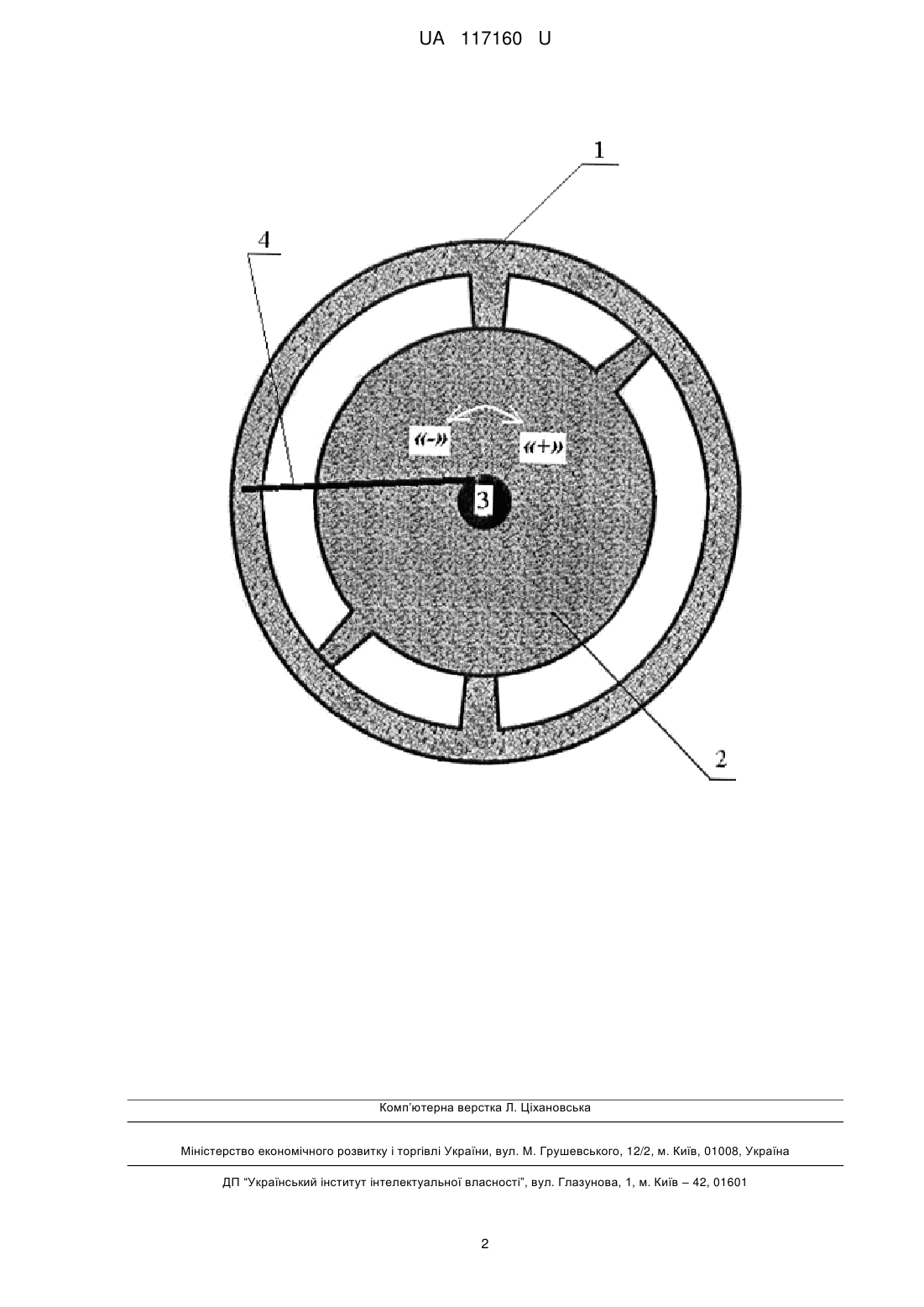

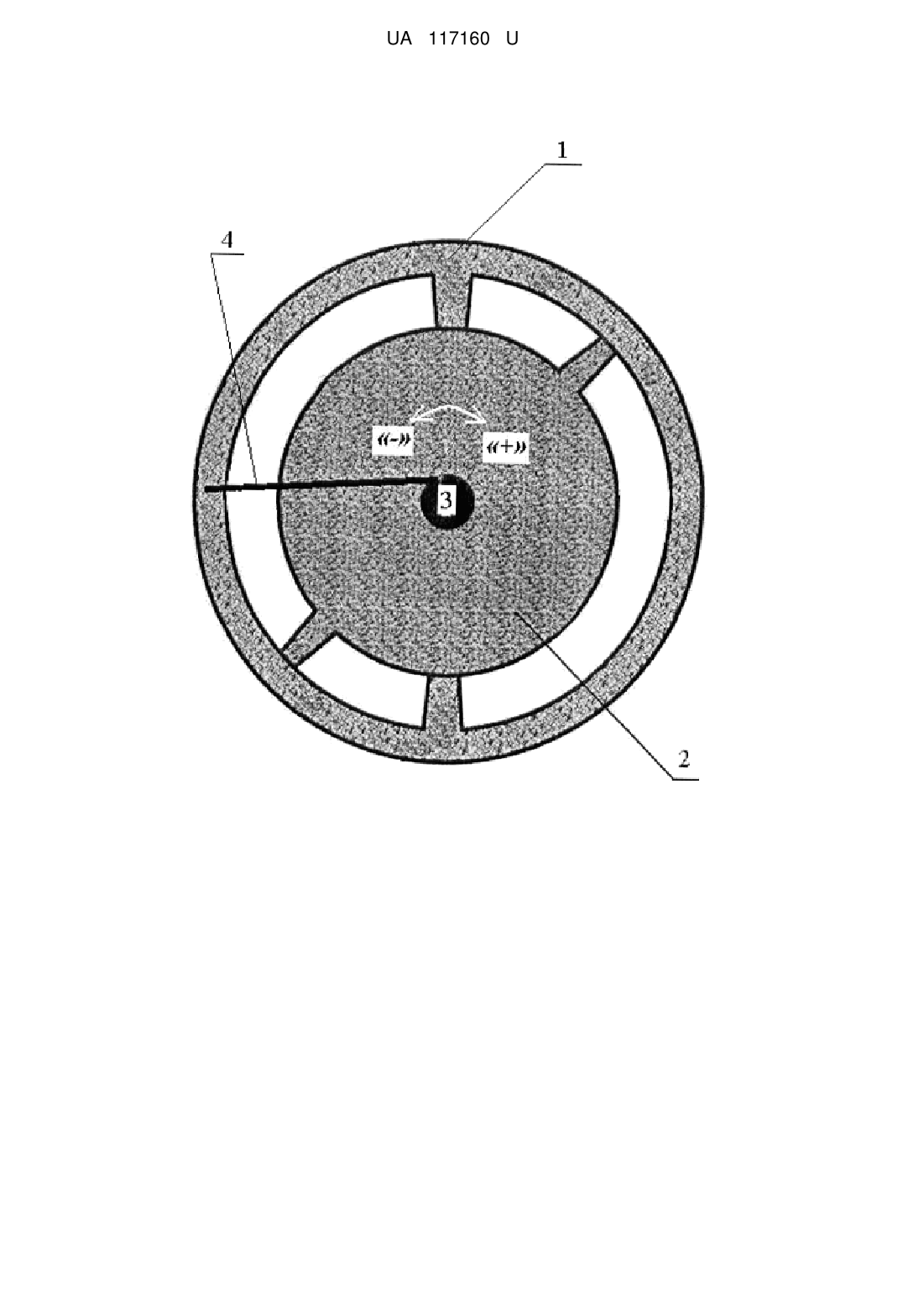

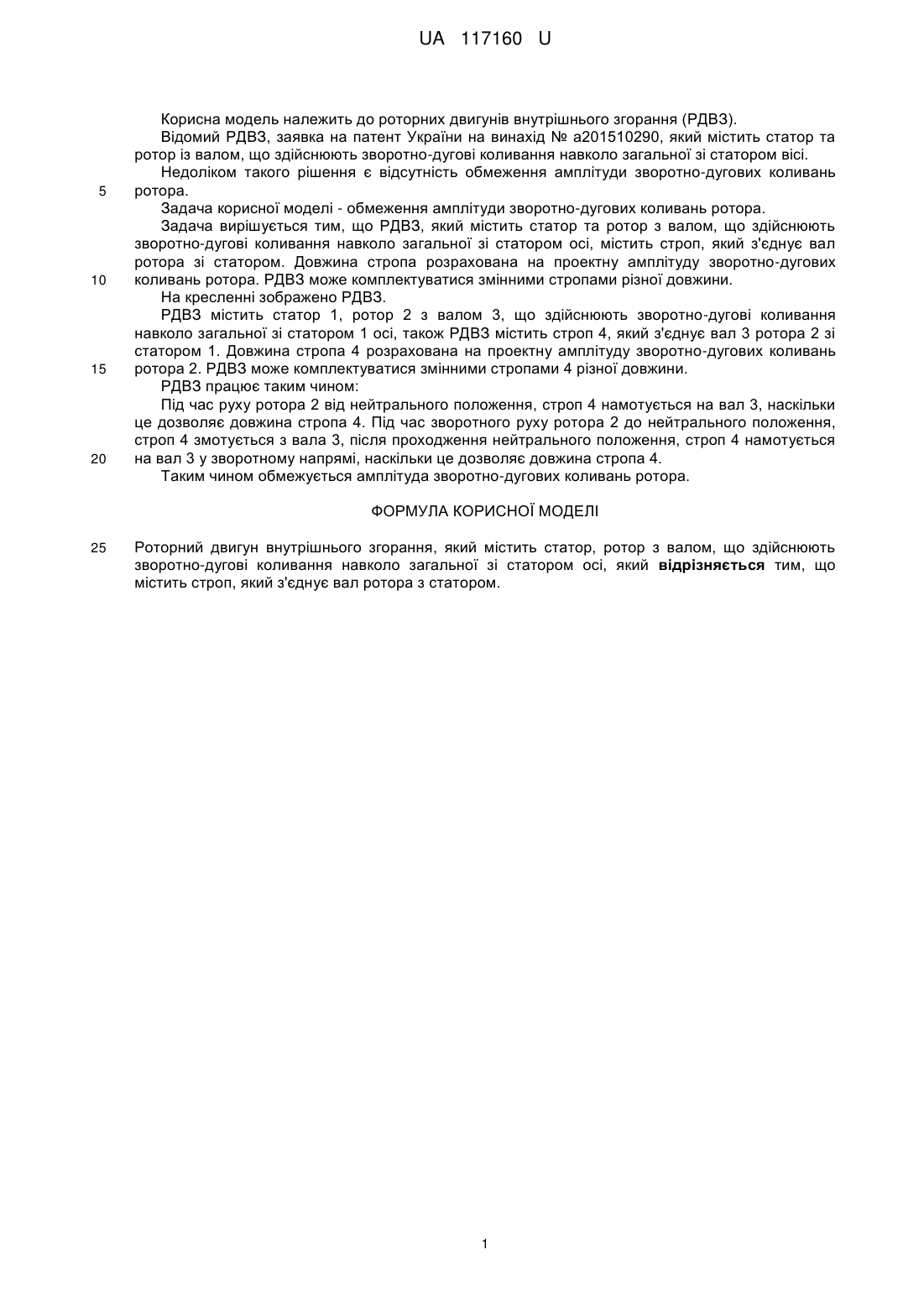

Реферат: Роторних двигун внутрішнього згорання (РДВЗ). РДВЗ, в якому обмежена амплітуда зворотнодугових коливань ротора. Амплітуда зворотно-дугових коливань ротора може регулюватися відповідно до характеристик палива. UA 117160 U про видачу патенту: UA 117160 U UA 117160 U 5 10 15 20 Корисна модель належить до роторних двигунів внутрішнього згорання (РДВЗ). Відомий РДВЗ, заявка на патент України на винахід № а201510290, який містить статор та ротор із валом, що здійснюють зворотно-дугові коливання навколо загальної зі статором вісі. Недоліком такого рішення є відсутність обмеження амплітуди зворотно-дугових коливань ротора. Задача корисної моделі - обмеження амплітуди зворотно-дугових коливань ротора. Задача вирішується тим, що РДВЗ, який містить статор та ротор з валом, що здійснюють зворотно-дугові коливання навколо загальної зі статором осі, містить строп, який з'єднує вал ротора зі статором. Довжина стропа розрахована на проектну амплітуду зворотно-дугових коливань ротора. РДВЗ може комплектуватися змінними стропами різної довжини. На кресленні зображено РДВЗ. РДВЗ містить статор 1, ротор 2 з валом 3, що здійснюють зворотно-дугові коливання навколо загальної зі статором 1 осі, також РДВЗ містить строп 4, який з'єднує вал 3 ротора 2 зі статором 1. Довжина стропа 4 розрахована на проектну амплітуду зворотно-дугових коливань ротора 2. РДВЗ може комплектуватися змінними стропами 4 різної довжини. РДВЗ працює таким чином: Під час руху ротора 2 від нейтрального положення, строп 4 намотується на вал 3, наскільки це дозволяє довжина стропа 4. Під час зворотного руху ротора 2 до нейтрального положення, строп 4 змотується з вала 3, після проходження нейтрального положення, строп 4 намотується на вал 3 у зворотному напрямі, наскільки це дозволяє довжина стропа 4. Таким чином обмежується амплітуда зворотно-дугових коливань ротора. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 Роторний двигун внутрішнього згорання, який містить статор, ротор з валом, що здійснюють зворотно-дугові коливання навколо загальної зі статором осі, який відрізняється тим, що містить строп, який з'єднує вал ротора з статором. 1 UA 117160 U Комп’ютерна верстка Л. Ціхановська Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
