Роторний двигун внутрішнього згорання

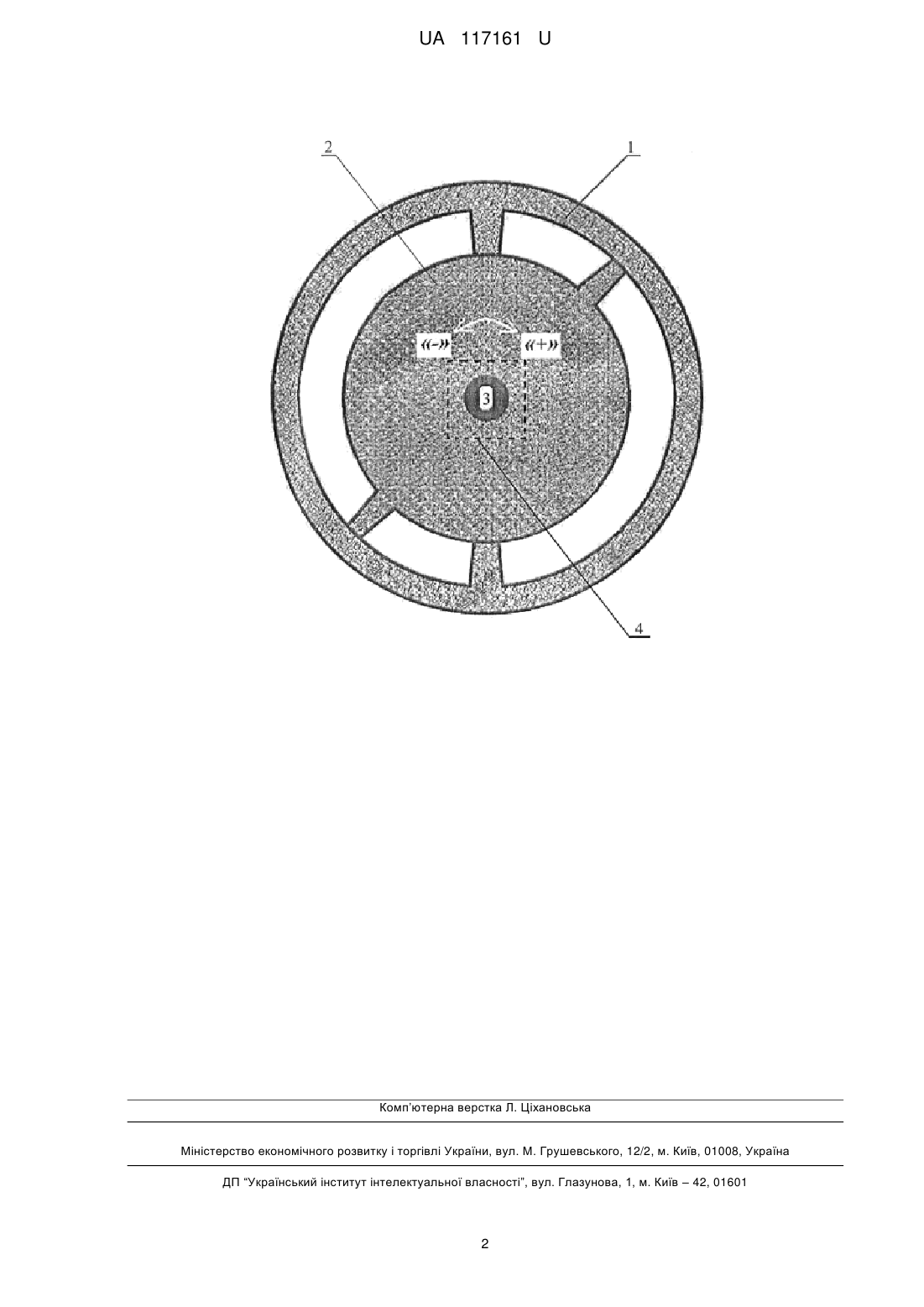

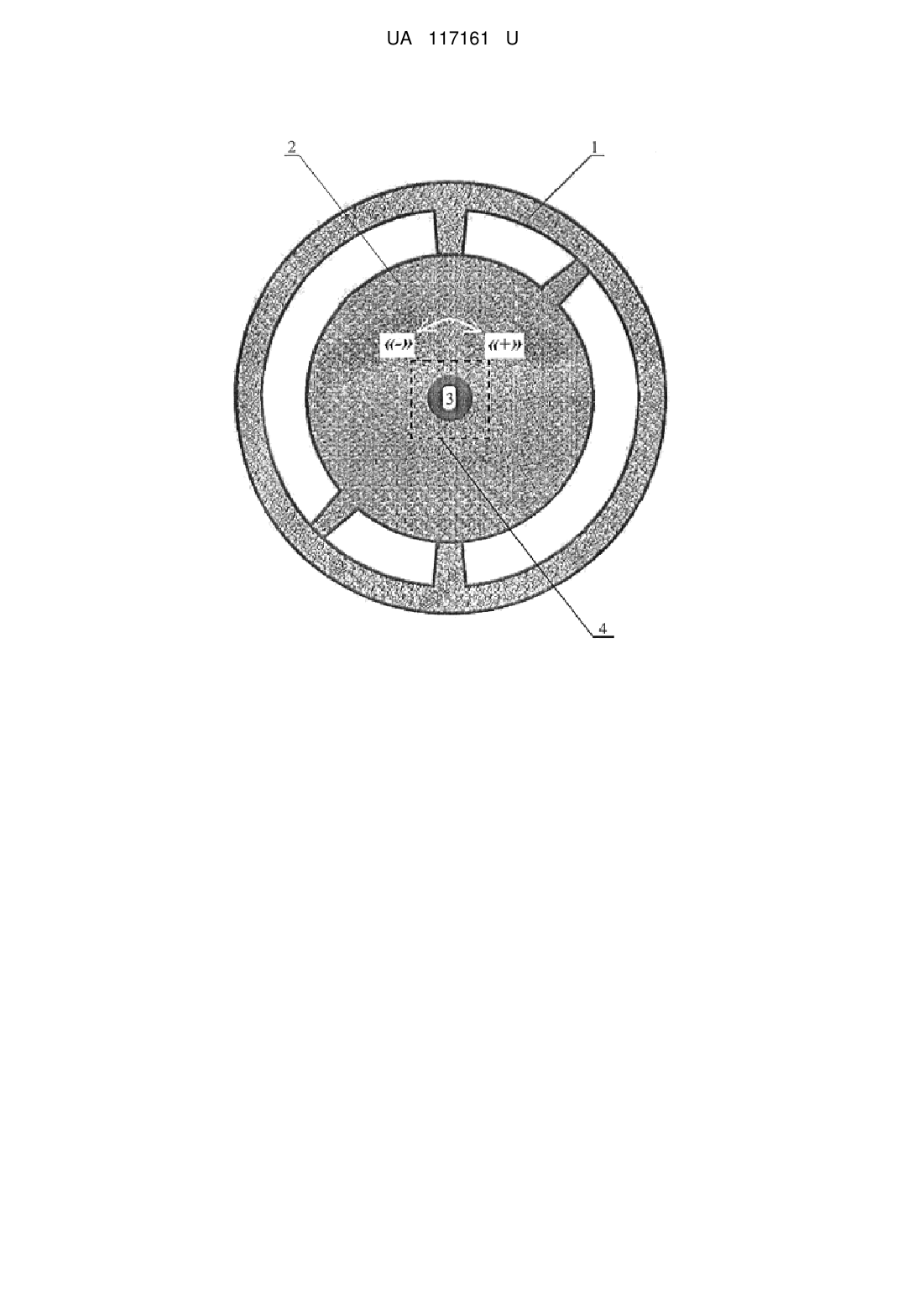

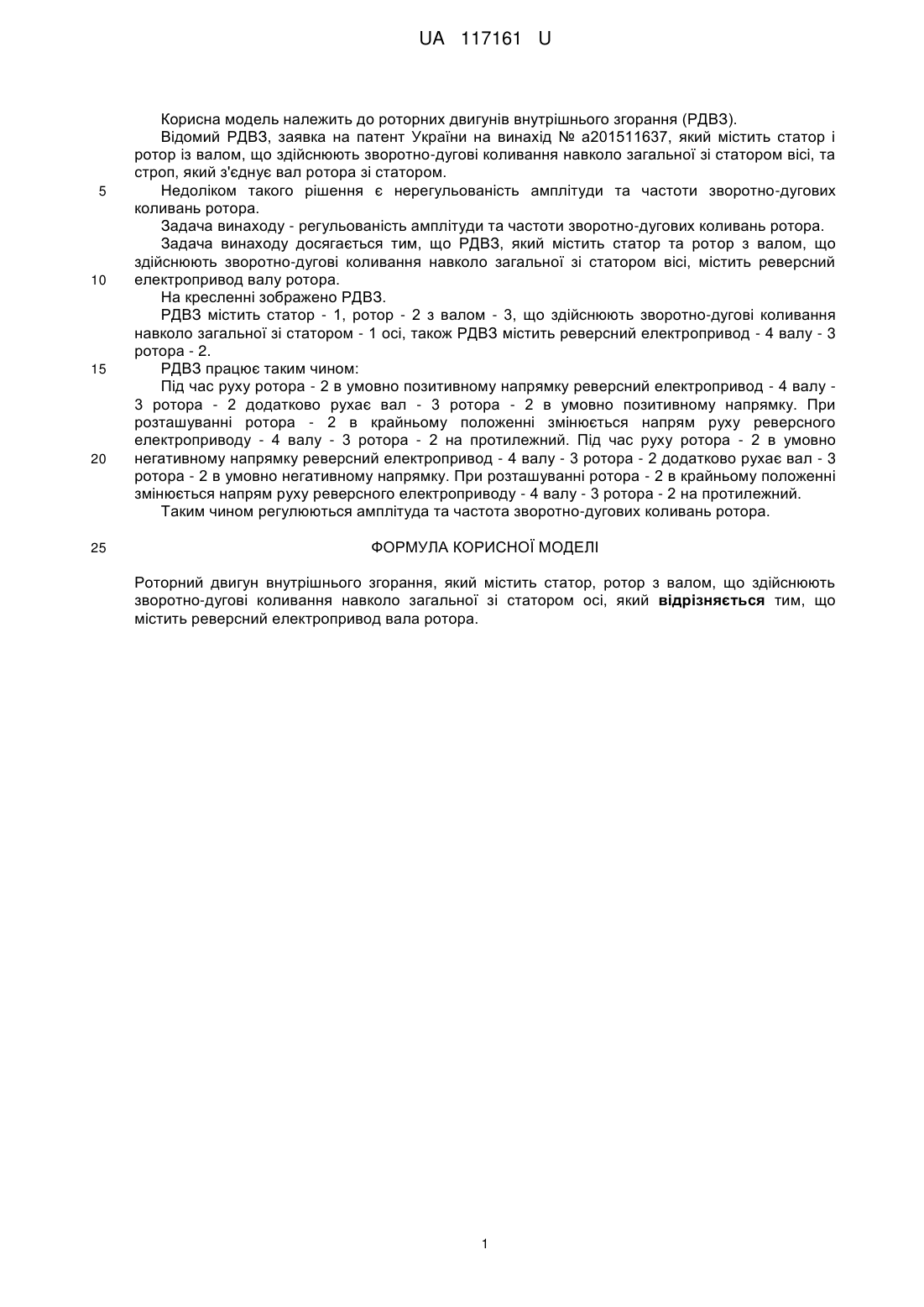

Реферат: Роторний двигун внутрішнього згорання має статор, ротор з валом, що здійснюють зворотнодугові коливання навколо загальної зі статором осі. Додатково двигун містить реверсний електропривод вала ротора. UA 117161 U (54) РОТОРНИЙ ДВИГУН ВНУТРІШНЬОГО ЗГОРАННЯ UA 117161 U UA 117161 U 5 10 15 20 25 Корисна модель належить до роторних двигунів внутрішнього згорання (РДВЗ). Відомий РДВЗ, заявка на патент України на винахід № а201511637, який містить статор і ротор із валом, що здійснюють зворотно-дугові коливання навколо загальної зі статором вісі, та строп, який з'єднує вал ротора зі статором. Недоліком такого рішення є нерегульованість амплітуди та частоти зворотно-дугових коливань ротора. Задача винаходу - регульованість амплітуди та частоти зворотно-дугових коливань ротора. Задача винаходу досягається тим, що РДВЗ, який містить статор та ротор з валом, що здійснюють зворотно-дугові коливання навколо загальної зі статором вісі, містить реверсний електропривод валу ротора. На кресленні зображено РДВЗ. РДВЗ містить статор - 1, ротор - 2 з валом - 3, що здійснюють зворотно-дугові коливання навколо загальної зі статором - 1 осі, також РДВЗ містить реверсний електропривод - 4 валу - 3 ротора - 2. РДВЗ працює таким чином: Під час руху ротора - 2 в умовно позитивному напрямку реверсний електропривод - 4 валу 3 ротора - 2 додатково рухає вал - 3 ротора - 2 в умовно позитивному напрямку. При розташуванні ротора - 2 в крайньому положенні змінюється напрям руху реверсного електроприводу - 4 валу - 3 ротора - 2 на протилежний. Під час руху ротора - 2 в умовно негативному напрямку реверсний електропривод - 4 валу - 3 ротора - 2 додатково рухає вал - 3 ротора - 2 в умовно негативному напрямку. При розташуванні ротора - 2 в крайньому положенні змінюється напрям руху реверсного електроприводу - 4 валу - 3 ротора - 2 на протилежний. Таким чином регулюються амплітуда та частота зворотно-дугових коливань ротора. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Роторний двигун внутрішнього згорання, який містить статор, ротор з валом, що здійснюють зворотно-дугові коливання навколо загальної зі статором осі, який відрізняється тим, що містить реверсний електропривод вала ротора. 1 UA 117161 U Комп’ютерна верстка Л. Ціхановська Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
