Спосіб кування опорних валків

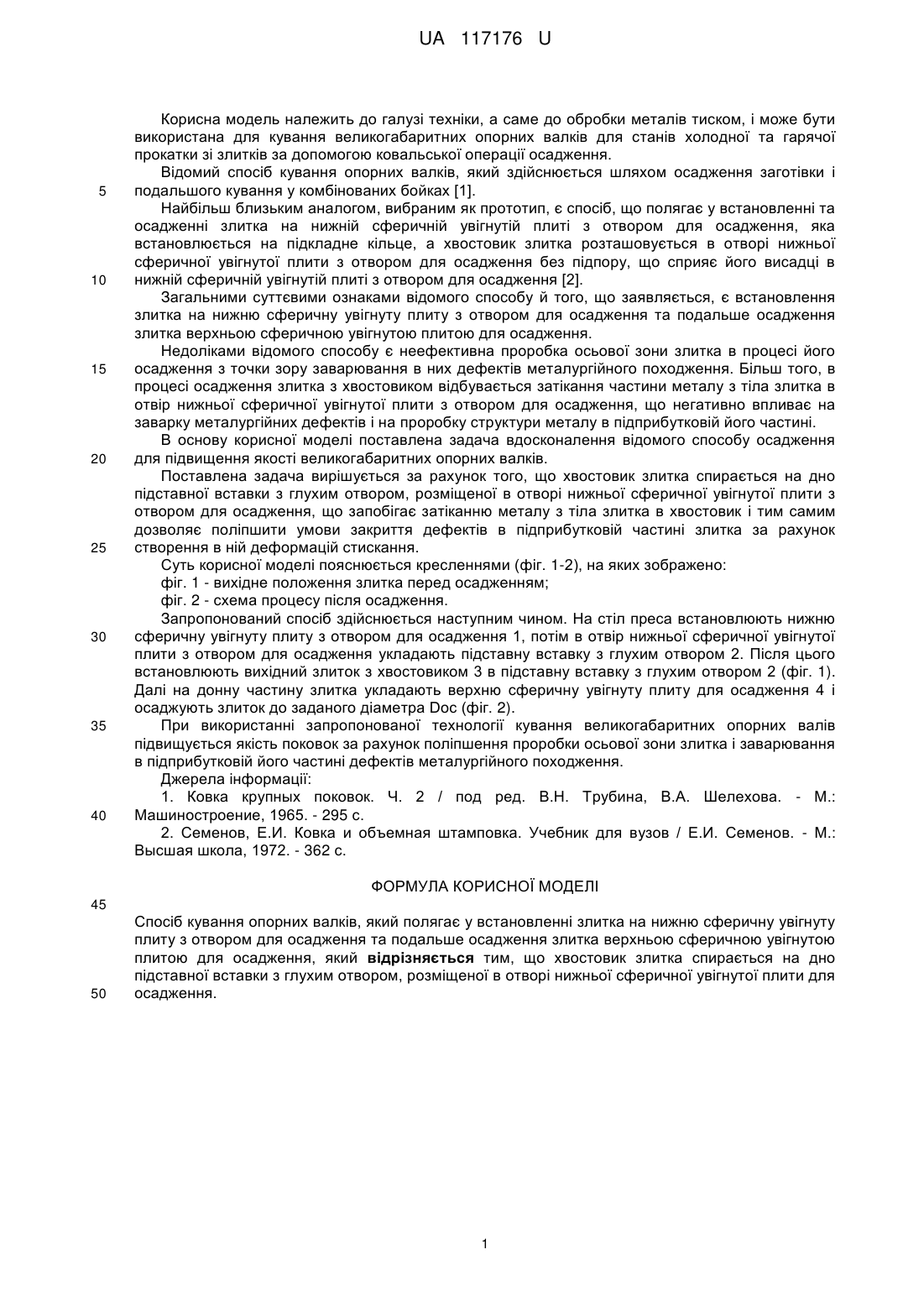

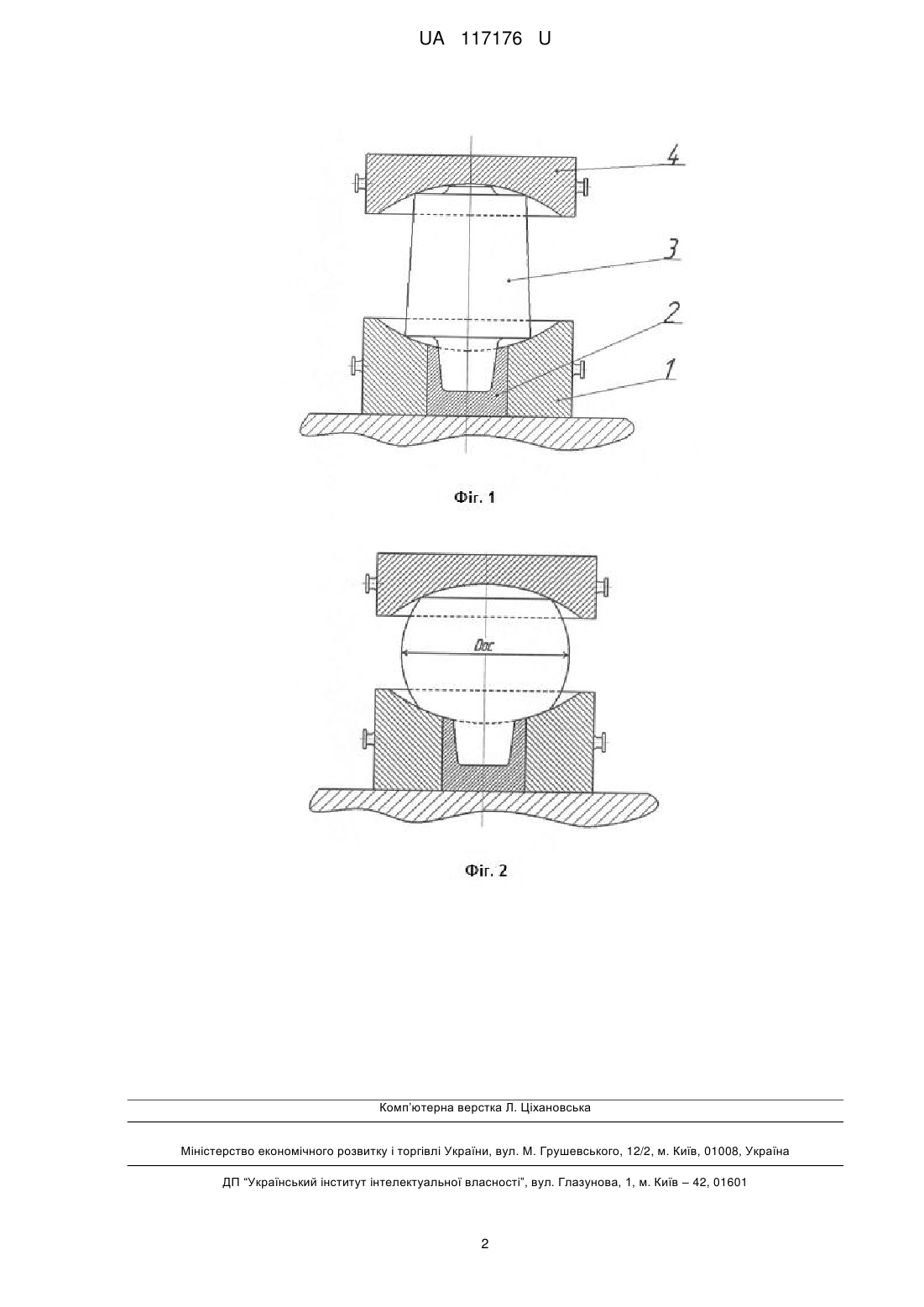

Реферат: Спосіб кування опорних валків полягає у встановленні злитка на нижню сферичну увігнуту плиту з отвором для осадження та подальше осадження злитка верхньою сферичною увігнутою плитою для осадження. Хвостовик злитка спирається на дно підставної вставки з глухим отвором, розміщеної в отворі нижньої сферичної увігнутої плити для осадження. UA 117176 U (54) СПОСІБ КУВАННЯ ОПОРНИХ ВАЛКІВ UA 117176 U UA 117176 U 5 10 15 20 25 30 35 40 Корисна модель належить до галузі техніки, а саме до обробки металів тиском, і може бути використана для кування великогабаритних опорних валків для станів холодної та гарячої прокатки зі злитків за допомогою ковальської операції осадження. Відомий спосіб кування опорних валків, який здійснюється шляхом осадження заготівки і подальшого кування у комбінованих бойках [1]. Найбільш близьким аналогом, вибраним як прототип, є спосіб, що полягає у встановленні та осадженні злитка на нижній сферичній увігнутій плиті з отвором для осадження, яка встановлюється на підкладне кільце, а хвостовик злитка розташовується в отворі нижньої сферичної увігнутої плити з отвором для осадження без підпору, що сприяє його висадці в нижній сферичній увігнутій плиті з отвором для осадження [2]. Загальними суттєвими ознаками відомого способу й того, що заявляється, є встановлення злитка на нижню сферичну увігнуту плиту з отвором для осадження та подальше осадження злитка верхньою сферичною увігнутою плитою для осадження. Недоліками відомого способу є неефективна проробка осьової зони злитка в процесі його осадження з точки зору заварювання в них дефектів металургійного походження. Більш того, в процесі осадження злитка з хвостовиком відбувається затікання частини металу з тіла злитка в отвір нижньої сферичної увігнутої плити з отвором для осадження, що негативно впливає на заварку металургійних дефектів і на проробку структури металу в підприбутковій його частині. В основу корисної моделі поставлена задача вдосконалення відомого способу осадження для підвищення якості великогабаритних опорних валків. Поставлена задача вирішується за рахунок того, що хвостовик злитка спирається на дно підставної вставки з глухим отвором, розміщеної в отворі нижньої сферичної увігнутої плити з отвором для осадження, що запобігає затіканню металу з тіла злитка в хвостовик і тим самим дозволяє поліпшити умови закриття дефектів в підприбутковій частині злитка за рахунок створення в ній деформацій стискання. Суть корисної моделі пояснюється кресленнями (фіг. 1-2), на яких зображено: фіг. 1 - вихідне положення злитка перед осадженням; фіг. 2 - схема процесу після осадження. Запропонований спосіб здійснюється наступним чином. На стіл преса встановлюють нижню сферичну увігнуту плиту з отвором для осадження 1, потім в отвір нижньої сферичної увігнутої плити з отвором для осадження укладають підставну вставку з глухим отвором 2. Після цього встановлюють вихідний злиток з хвостовиком 3 в підставну вставку з глухим отвором 2 (фіг. 1). Далі на донну частину злитка укладають верхню сферичну увігнуту плиту для осадження 4 і осаджують злиток до заданого діаметра Doc (фіг. 2). При використанні запропонованої технології кування великогабаритних опорних валів підвищується якість поковок за рахунок поліпшення проробки осьової зони злитка і заварювання в підприбутковій його частині дефектів металургійного походження. Джерела інформації: 1. Ковка крупных поковок. Ч. 2 / под ред. В.Н. Трубина, В.А. Шелехова. - М.: Машиностроение, 1965. - 295 с. 2. Семенов, Е.И. Ковка и объемная штамповка. Учебник для вузов / Е.И. Семенов. - Μ.: Высшая школа, 1972. - 362 с. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 Спосіб кування опорних валків, який полягає у встановленні злитка на нижню сферичну увігнуту плиту з отвором для осадження та подальше осадження злитка верхньою сферичною увігнутою плитою для осадження, який відрізняється тим, що хвостовик злитка спирається на дно підставної вставки з глухим отвором, розміщеної в отворі нижньої сферичної увігнутої плити для осадження. 1 UA 117176 U Комп’ютерна верстка Л. Ціхановська Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
