Спосіб кування дисків

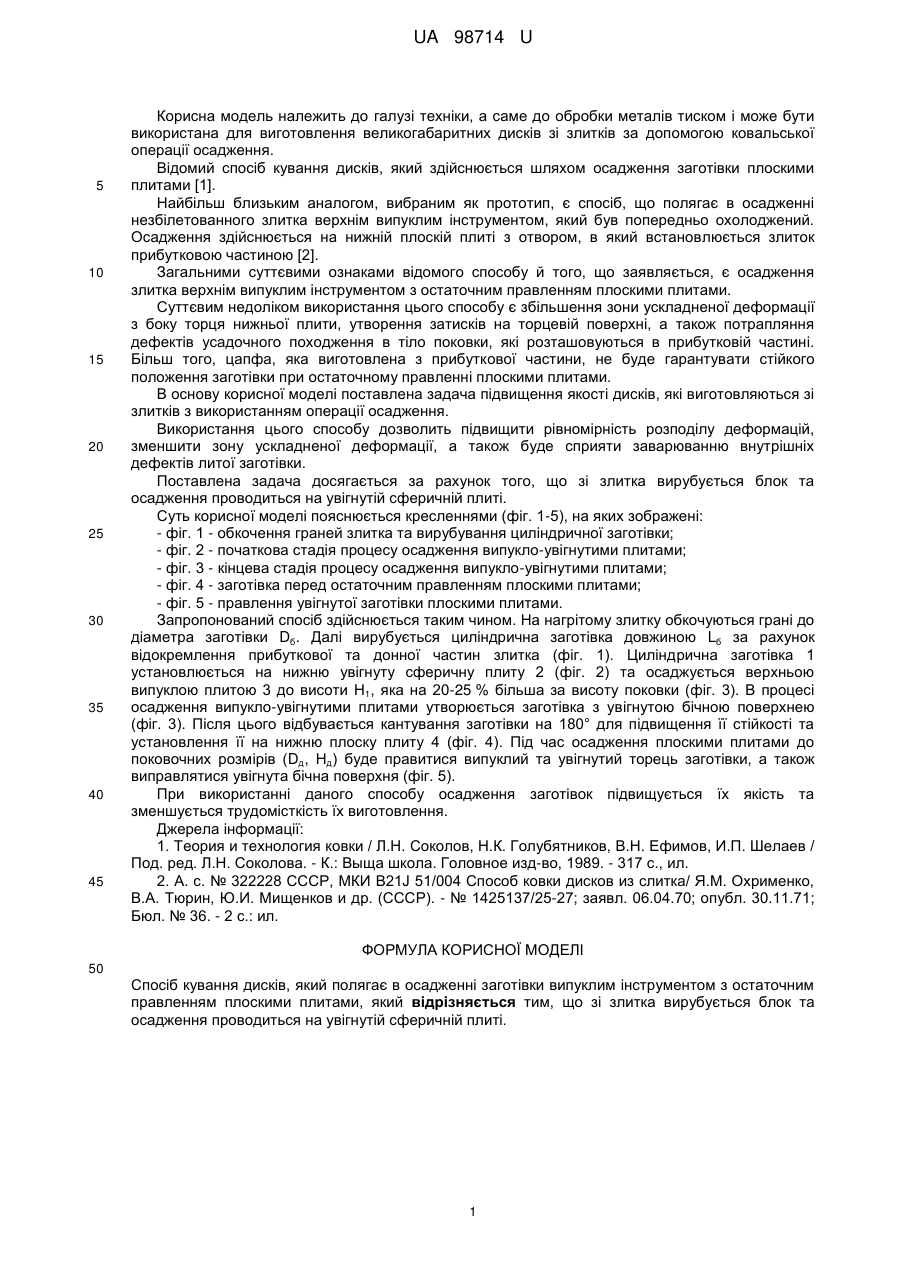

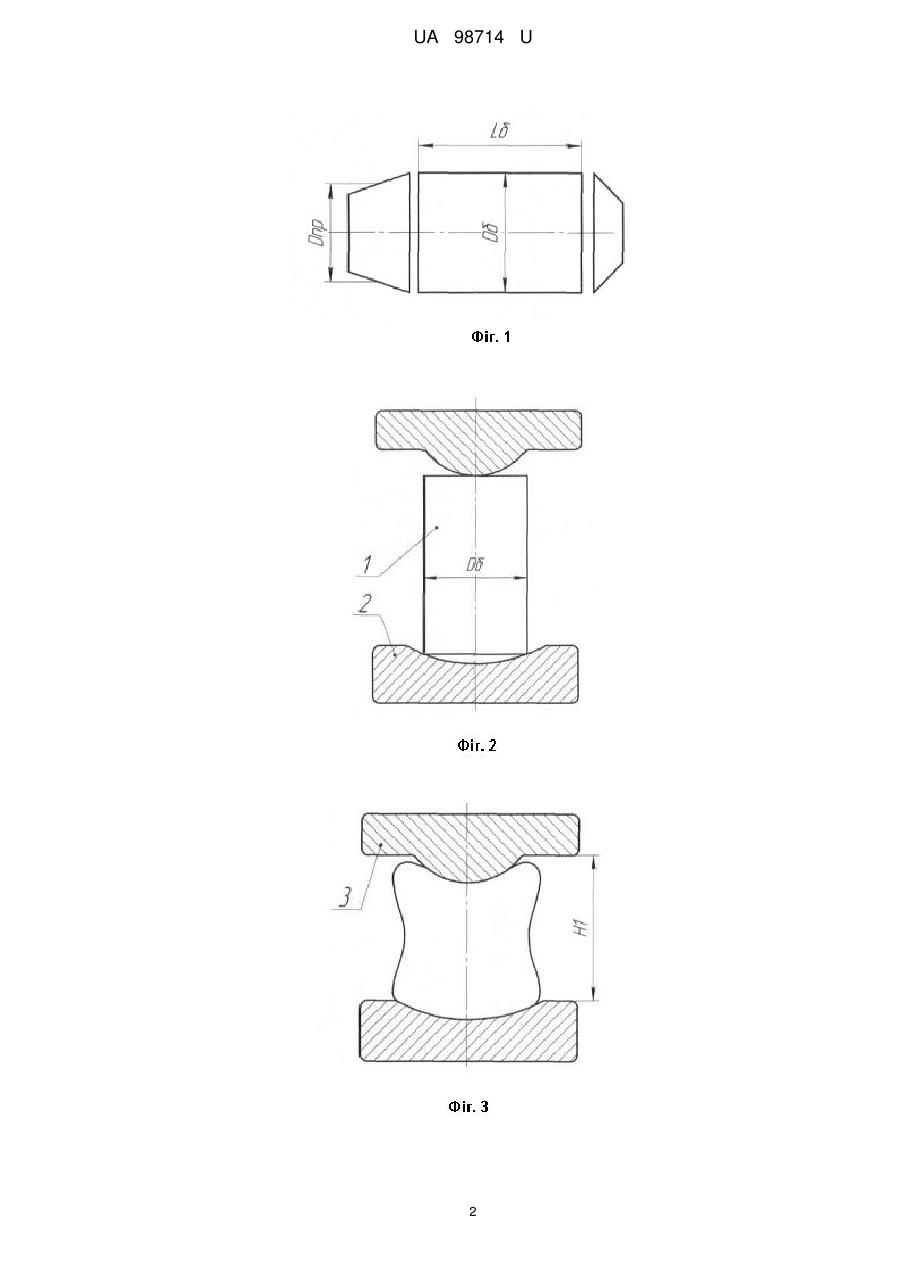

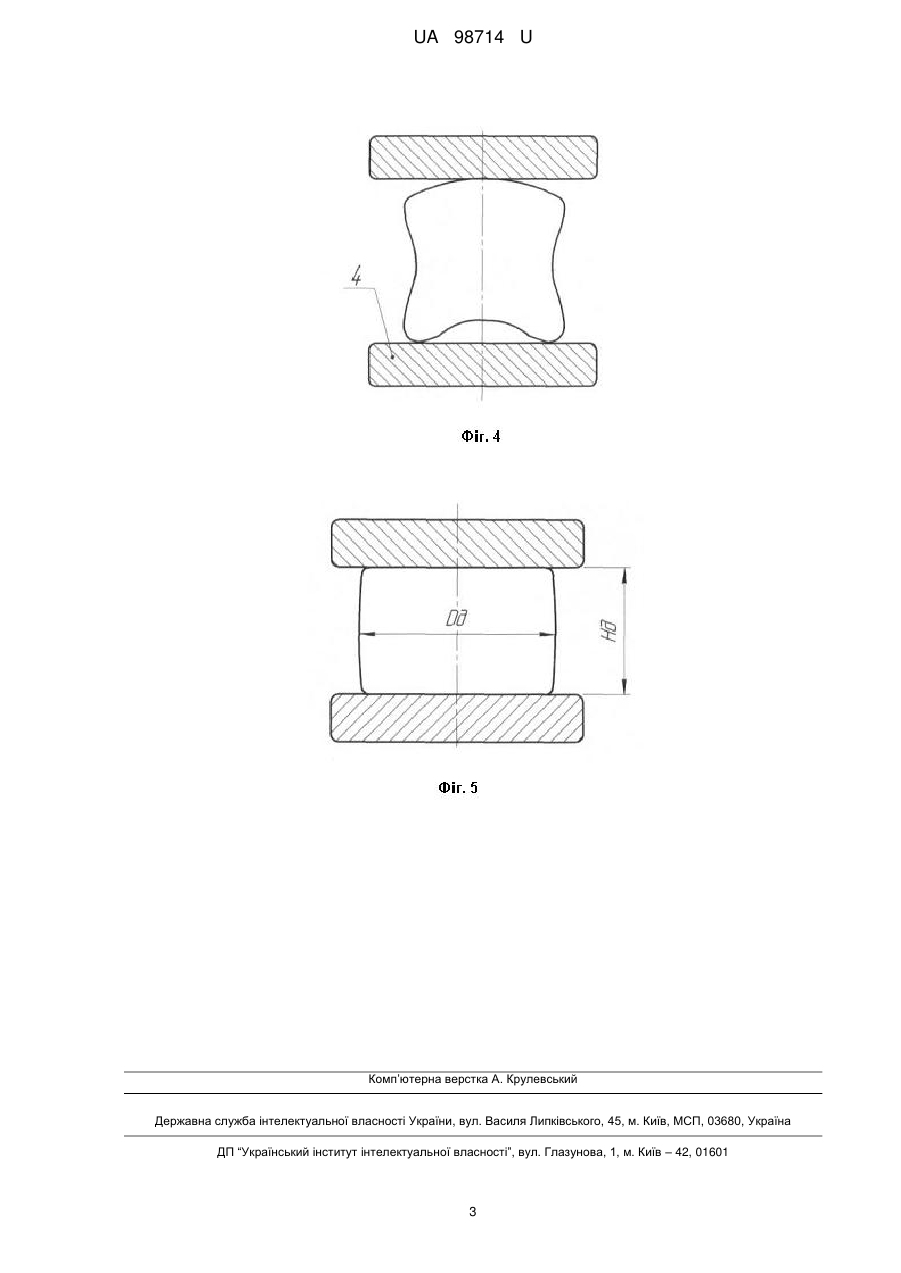

Реферат: Спосіб кування дисків полягає в осадженні заготівки випуклим інструментом з остаточним правленням плоскими плитами. Зі злитка вирубується блок. Осадження проводиться на увігнутій сферичній плиті. UA 98714 U (54) СПОСІБ КУВАННЯ ДИСКІВ UA 98714 U UA 98714 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до галузі техніки, а саме до обробки металів тиском і може бути використана для виготовлення великогабаритних дисків зі злитків за допомогою ковальської операції осадження. Відомий спосіб кування дисків, який здійснюється шляхом осадження заготівки плоскими плитами [1]. Найбільш близьким аналогом, вибраним як прототип, є спосіб, що полягає в осадженні незбілетованного злитка верхнім випуклим інструментом, який був попередньо охолоджений. Осадження здійснюється на нижній плоскій плиті з отвором, в який встановлюється злиток прибутковою частиною [2]. Загальними суттєвими ознаками відомого способу й того, що заявляється, є осадження злитка верхнім випуклим інструментом з остаточним правленням плоскими плитами. Суттєвим недоліком використання цього способу є збільшення зони ускладненої деформації з боку торця нижньої плити, утворення затисків на торцевій поверхні, а також потрапляння дефектів усадочного походження в тіло поковки, які розташовуються в прибутковій частині. Більш того, цапфа, яка виготовлена з прибуткової частини, не буде гарантувати стійкого положення заготівки при остаточному правленні плоскими плитами. В основу корисної моделі поставлена задача підвищення якості дисків, які виготовляються зі злитків з використанням операції осадження. Використання цього способу дозволить підвищити рівномірність розподілу деформацій, зменшити зону ускладненої деформації, а також буде сприяти заварюванню внутрішніх дефектів литої заготівки. Поставлена задача досягається за рахунок того, що зі злитка вирубується блок та осадження проводиться на увігнутій сферичній плиті. Суть корисної моделі пояснюється кресленнями (фіг. 1-5), на яких зображені: - фіг. 1 - обкочення граней злитка та вирубування циліндричної заготівки; - фіг. 2 - початкова стадія процесу осадження випукло-увігнутими плитами; - фіг. 3 - кінцева стадія процесу осадження випукло-увігнутими плитами; - фіг. 4 - заготівка перед остаточним правленням плоскими плитами; - фіг. 5 - правлення увігнутої заготівки плоскими плитами. Запропонований спосіб здійснюється таким чином. На нагрітому злитку обкочуються грані до діаметра заготівки Dб. Далі вирубується циліндрична заготівка довжиною Lб за рахунок відокремлення прибуткової та донної частин злитка (фіг. 1). Циліндрична заготівка 1 установлюється на нижню увігнуту сферичну плиту 2 (фіг. 2) та осаджується верхньою випуклою плитою 3 до висоти Н1, яка на 20-25 % більша за висоту поковки (фіг. 3). В процесі осадження випукло-увігнутими плитами утворюється заготівка з увігнутою бічною поверхнею (фіг. 3). Після цього відбувається кантування заготівки на 180° для підвищення її стійкості та установлення її на нижню плоску плиту 4 (фіг. 4). Під час осадження плоскими плитами до поковочних розмірів (Dд, Нд) буде правитися випуклий та увігнутий торець заготівки, а також виправлятися увігнута бічна поверхня (фіг. 5). При використанні даного способу осадження заготівок підвищується їх якість та зменшується трудомісткість їх виготовлення. Джерела інформації: 1. Теория и технология ковки / Л.Н. Соколов, Н.К. Голубятников, В.Н. Ефимов, И.П. Шелаев / Под. ред. Л.Н. Соколова. - К.: Выща школа. Головное изд-во, 1989. - 317 с., ил. 2. А. с. № 322228 СССР, МКИ В21J 51/004 Способ ковки дисков из слитка/ Я.М. Охрименко, В.А. Тюрин, Ю.И. Мищенков и др. (СССР). - № 1425137/25-27; заявл. 06.04.70; опубл. 30.11.71; Бюл. № 36. - 2 с.: ил. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Спосіб кування дисків, який полягає в осадженні заготівки випуклим інструментом з остаточним правленням плоскими плитами, який відрізняється тим, що зі злитка вирубується блок та осадження проводиться на увігнутій сферичній плиті. 1 UA 98714 U 2 UA 98714 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
