Спосіб кування дисків

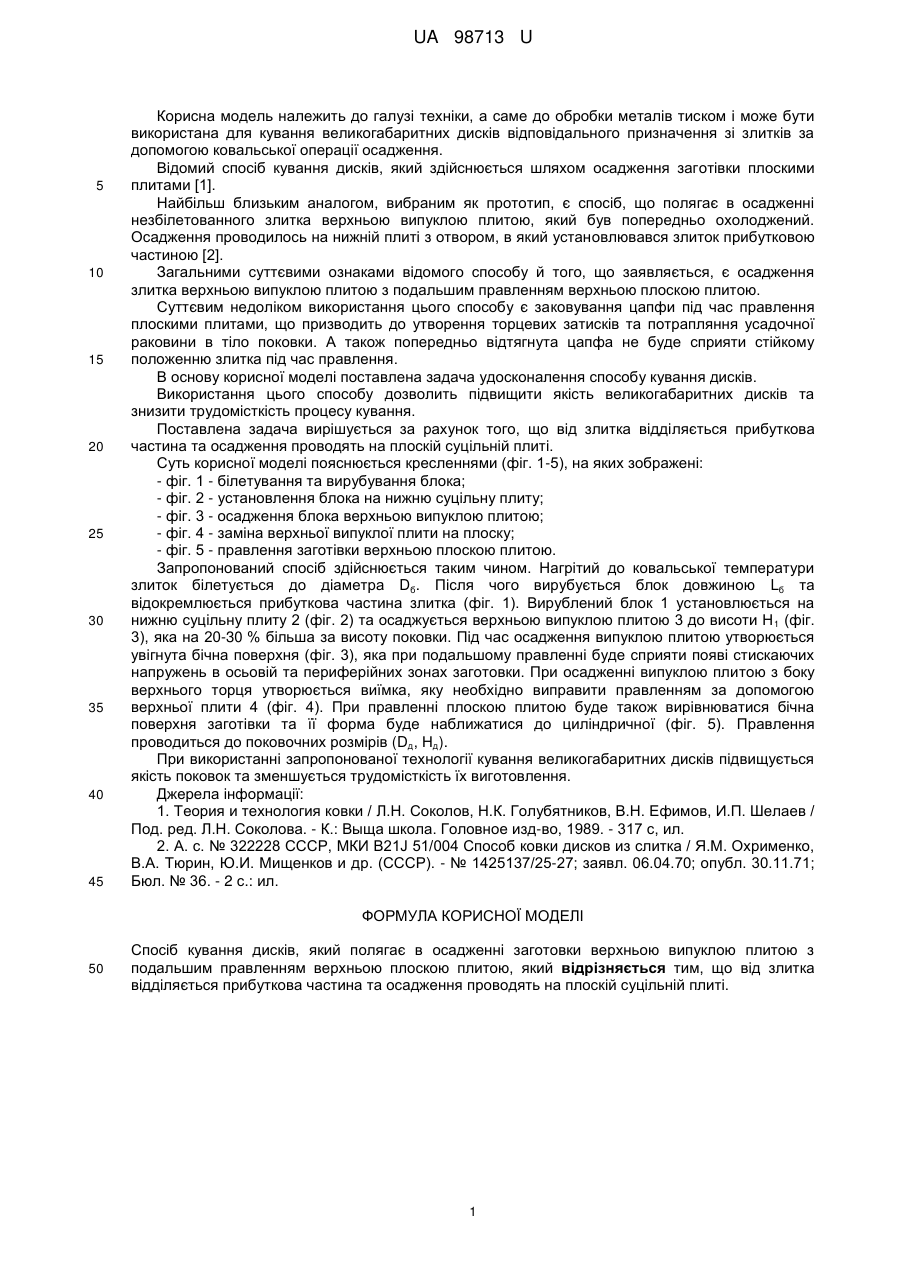

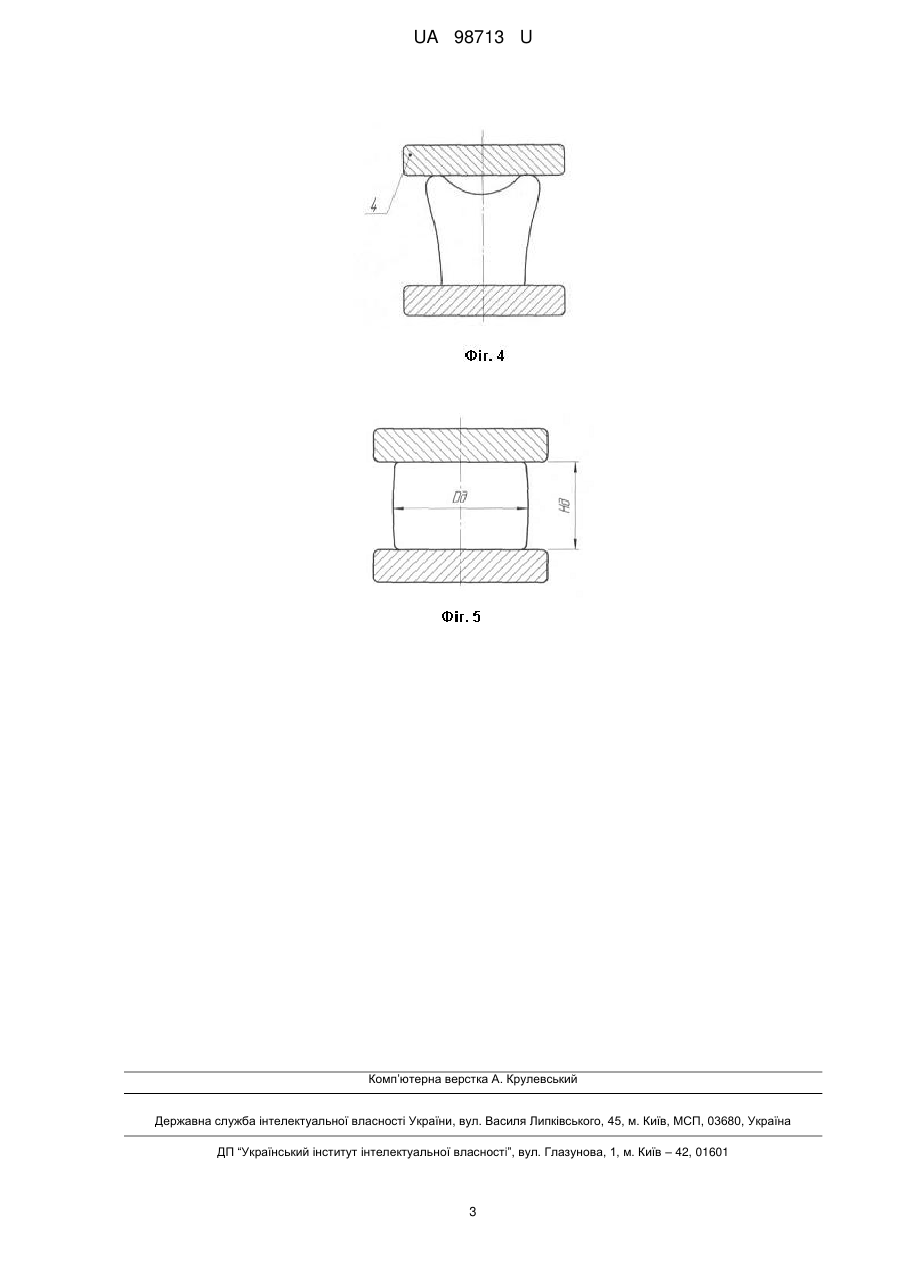

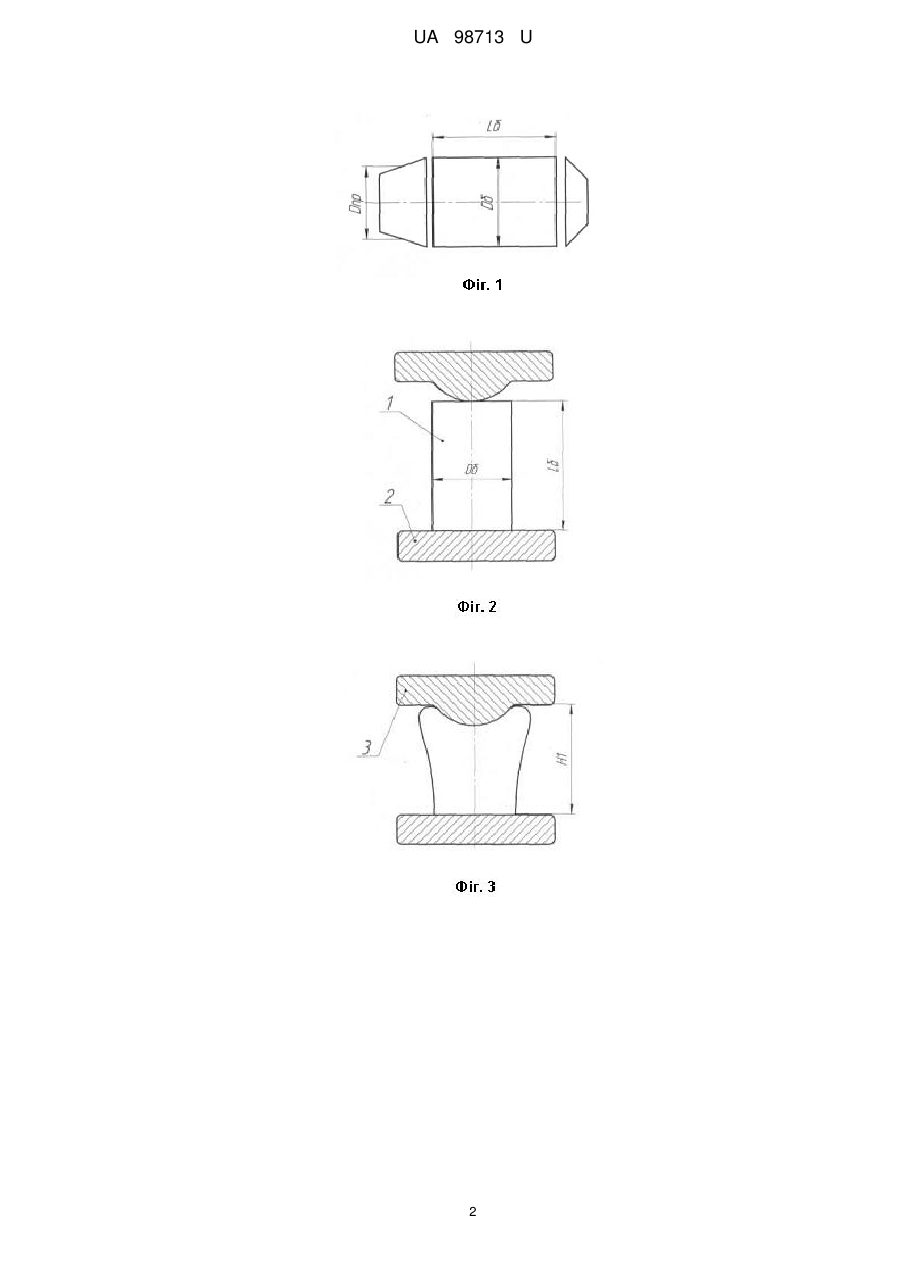

Реферат: UA 98713 U UA 98713 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до галузі техніки, а саме до обробки металів тиском і може бути використана для кування великогабаритних дисків відповідального призначення зі злитків за допомогою ковальської операції осадження. Відомий спосіб кування дисків, який здійснюється шляхом осадження заготівки плоскими плитами [1]. Найбільш близьким аналогом, вибраним як прототип, є спосіб, що полягає в осадженні незбілетованного злитка верхньою випуклою плитою, який був попередньо охолоджений. Осадження проводилось на нижній плиті з отвором, в який установлювався злиток прибутковою частиною [2]. Загальними суттєвими ознаками відомого способу й того, що заявляється, є осадження злитка верхньою випуклою плитою з подальшим правленням верхньою плоскою плитою. Суттєвим недоліком використання цього способу є заковування цапфи під час правлення плоскими плитами, що призводить до утворення торцевих затисків та потрапляння усадочної раковини в тіло поковки. А також попередньо відтягнута цапфа не буде сприяти стійкому положенню злитка під час правлення. В основу корисної моделі поставлена задача удосконалення способу кування дисків. Використання цього способу дозволить підвищити якість великогабаритних дисків та знизити трудомісткість процесу кування. Поставлена задача вирішується за рахунок того, що від злитка відділяється прибуткова частина та осадження проводять на плоскій суцільній плиті. Суть корисної моделі пояснюється кресленнями (фіг. 1-5), на яких зображені: - фіг. 1 - білетування та вирубування блока; - фіг. 2 - установлення блока на нижню суцільну плиту; - фіг. 3 - осадження блока верхньою випуклою плитою; - фіг. 4 - заміна верхньої випуклої плити на плоску; - фіг. 5 - правлення заготівки верхньою плоскою плитою. Запропонований спосіб здійснюється таким чином. Нагрітий до ковальської температури злиток білетується до діаметра Dб. Після чого вирубується блок довжиною Lб та відокремлюється прибуткова частина злитка (фіг. 1). Вирублений блок 1 установлюється на нижню суцільну плиту 2 (фіг. 2) та осаджується верхньою випуклою плитою 3 до висоти Н 1 (фіг. 3), яка на 20-30 % більша за висоту поковки. Під час осадження випуклою плитою утворюється увігнута бічна поверхня (фіг. 3), яка при подальшому правленні буде сприяти появі стискаючих напружень в осьовій та периферійних зонах заготовки. При осадженні випуклою плитою з боку верхнього торця утворюється виїмка, яку необхідно виправити правленням за допомогою верхньої плити 4 (фіг. 4). При правленні плоскою плитою буде також вирівнюватися бічна поверхня заготівки та її форма буде наближатися до циліндричної (фіг. 5). Правлення проводиться до поковочних розмірів (Dд, Нд). При використанні запропонованої технології кування великогабаритних дисків підвищується якість поковок та зменшується трудомісткість їх виготовлення. Джерела інформації: 1. Теория и технология ковки / Л.Н. Соколов, Н.К. Голубятников, В.Н. Ефимов, И.П. Шелаев / Под. ред. Л.Н. Соколова. - К.: Выща школа. Головное изд-во, 1989. - 317 с, ил. 2. А. с. № 322228 СССР, МКИ В21J 51/004 Способ ковки дисков из слитка / Я.М. Охрименко, В.А. Тюрин, Ю.И. Мищенков и др. (СССР). - № 1425137/25-27; заявл. 06.04.70; опубл. 30.11.71; Бюл. № 36. - 2 с.: ил. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Спосіб кування дисків, який полягає в осадженні заготовки верхньою випуклою плитою з подальшим правленням верхньою плоскою плитою, який відрізняється тим, що від злитка відділяється прибуткова частина та осадження проводять на плоскій суцільній плиті. 1 UA 98713 U 2 UA 98713 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
