Екструдер пристрою для тривимірного друку

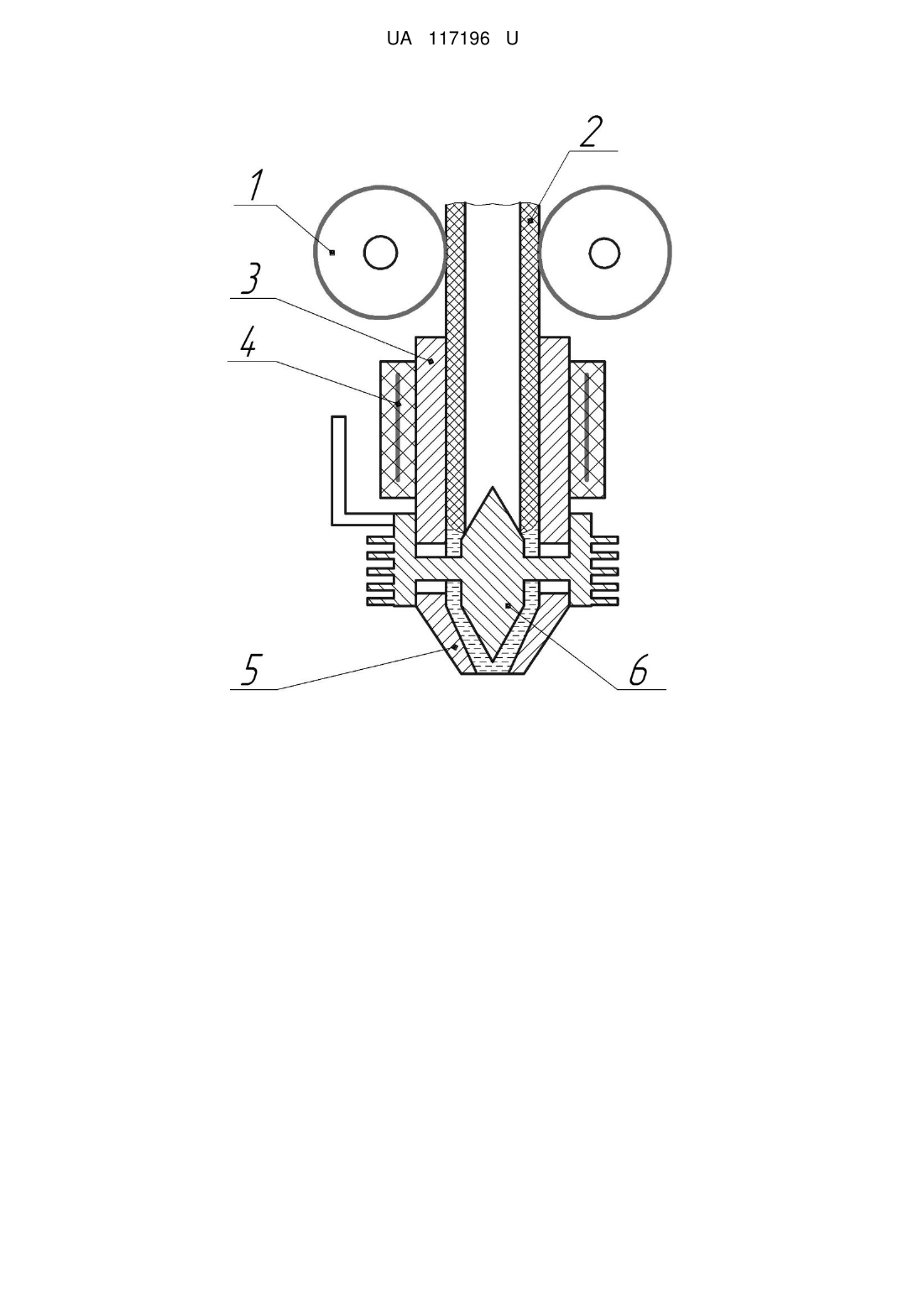

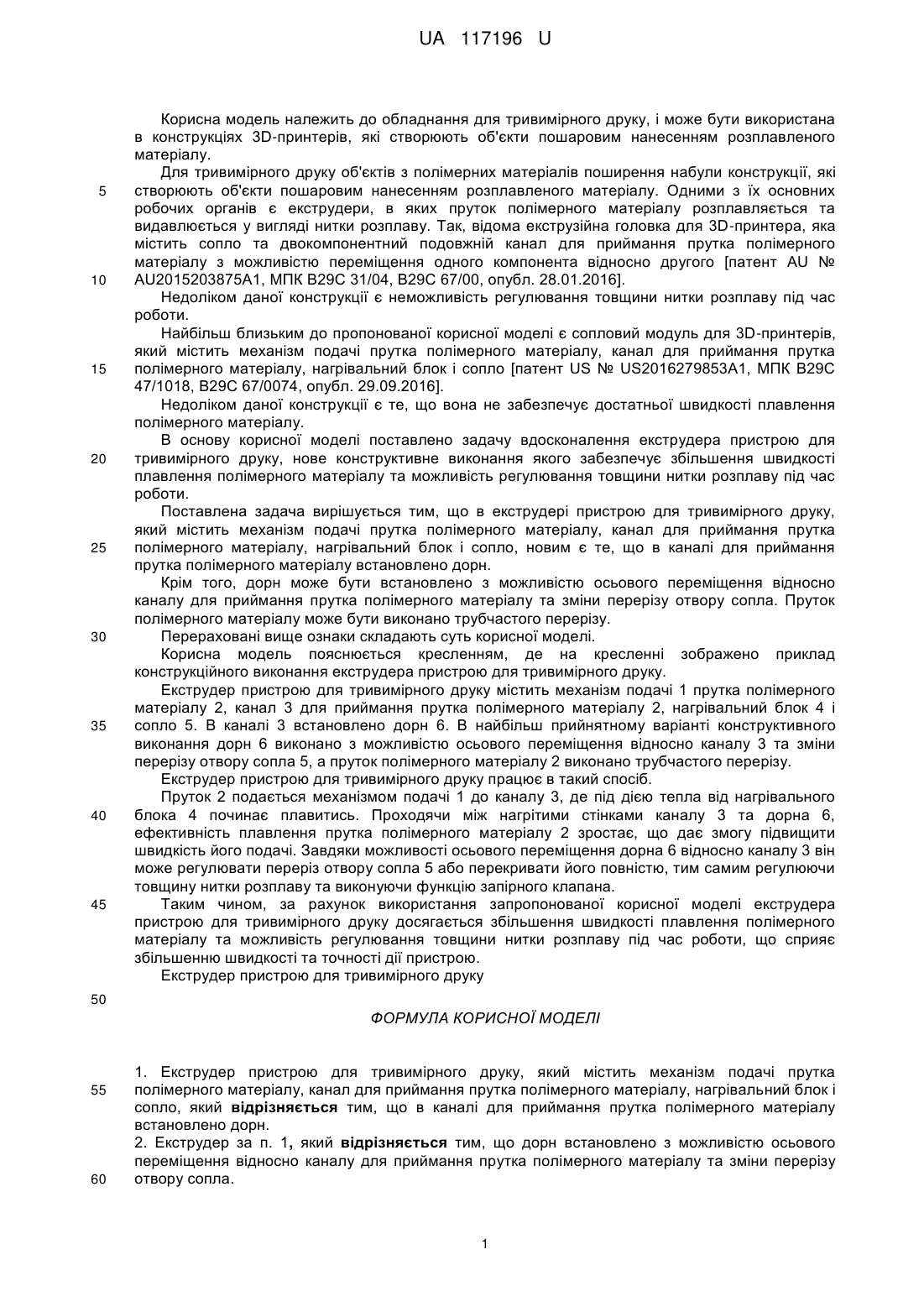

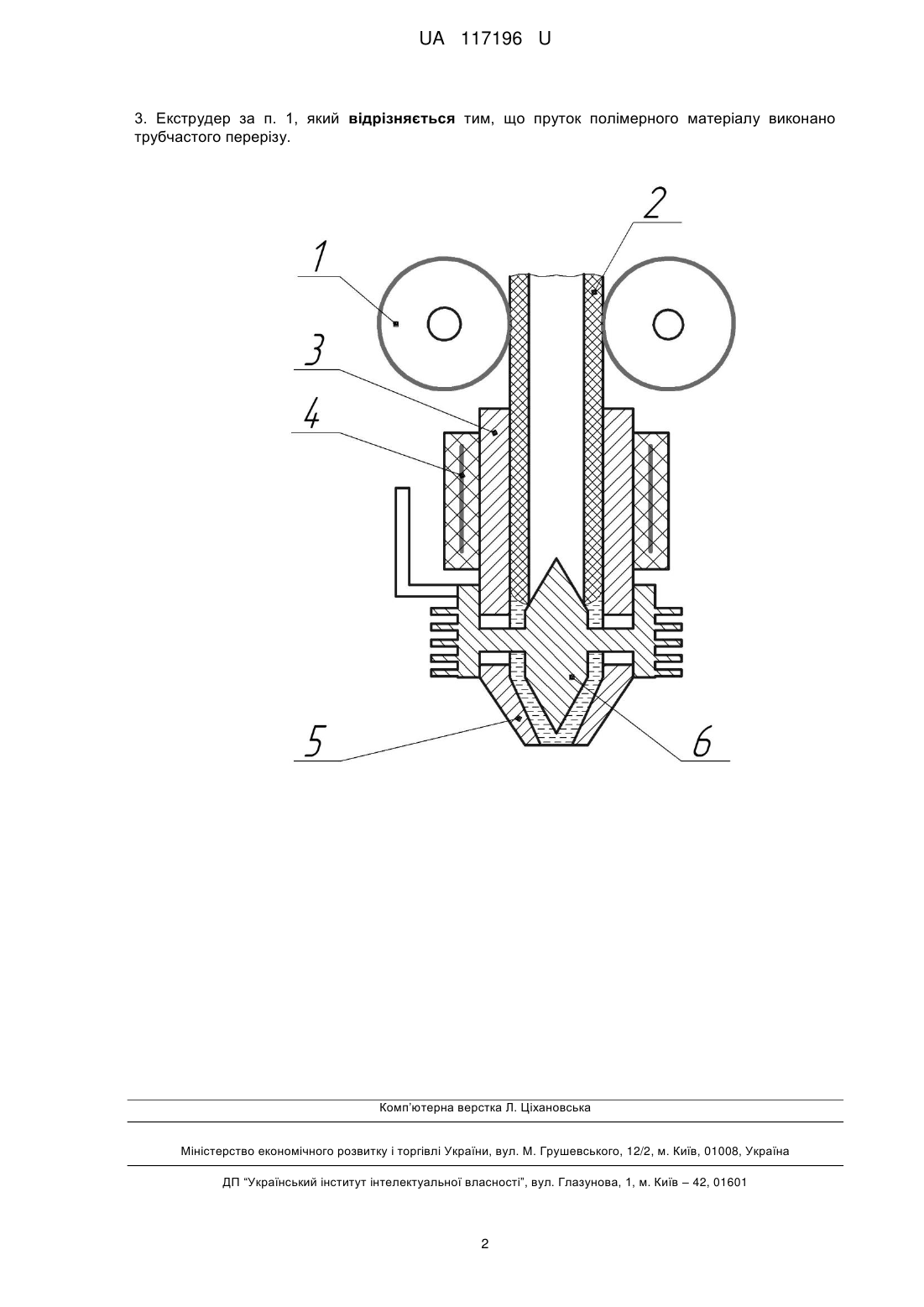

Реферат: Екструдер містить механізм подачі прутка полімерного матеріалу, канал для приймання прутка полімерного матеріалу, нагрівальний блок і сопло, новим є те, що в каналі для приймання прутка полімерного матеріалу встановлено дорн. UA 117196 U (54) ЕКСТРУДЕР ПРИСТРОЮ ДЛЯ ТРИВИМІРНОГО ДРУКУ UA 117196 U UA 117196 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до обладнання для тривимірного друку, і може бути використана в конструкціях 3D-принтерів, які створюють об'єкти пошаровим нанесенням розплавленого матеріалу. Для тривимірного друку об'єктів з полімерних матеріалів поширення набули конструкції, які створюють об'єкти пошаровим нанесенням розплавленого матеріалу. Одними з їх основних робочих органів є екструдери, в яких пруток полімерного матеріалу розплавляється та видавлюється у вигляді нитки розплаву. Так, відома екструзійна головка для 3D-принтера, яка містить сопло та двокомпонентний подовжній канал для приймання прутка полімерного матеріалу з можливістю переміщення одного компонента відносно другого [патент AU № AU2015203875A1, МПК B29C 31/04, B29C 67/00, опубл. 28.01.2016]. Недоліком даної конструкції є неможливість регулювання товщини нитки розплаву під час роботи. Найбільш близьким до пропонованої корисної моделі є сопловий модуль для 3D-принтерів, який містить механізм подачі прутка полімерного матеріалу, канал для приймання прутка полімерного матеріалу, нагрівальний блок і сопло [патент US № US2016279853A1, МПК B29C 47/1018, B29C 67/0074, опубл. 29.09.2016]. Недоліком даної конструкції є те, що вона не забезпечує достатньої швидкості плавлення полімерного матеріалу. В основу корисної моделі поставлено задачу вдосконалення екструдера пристрою для тривимірного друку, нове конструктивне виконання якого забезпечує збільшення швидкості плавлення полімерного матеріалу та можливість регулювання товщини нитки розплаву під час роботи. Поставлена задача вирішується тим, що в екструдері пристрою для тривимірного друку, який містить механізм подачі прутка полімерного матеріалу, канал для приймання прутка полімерного матеріалу, нагрівальний блок і сопло, новим є те, що в каналі для приймання прутка полімерного матеріалу встановлено дорн. Крім того, дорн може бути встановлено з можливістю осьового переміщення відносно каналу для приймання прутка полімерного матеріалу та зміни перерізу отвору сопла. Пруток полімерного матеріалу може бути виконано трубчастого перерізу. Перераховані вище ознаки складають суть корисної моделі. Корисна модель пояснюється кресленням, де на кресленні зображено приклад конструкційного виконання екструдера пристрою для тривимірного друку. Екструдер пристрою для тривимірного друку містить механізм подачі 1 прутка полімерного матеріалу 2, канал 3 для приймання прутка полімерного матеріалу 2, нагрівальний блок 4 і сопло 5. В каналі 3 встановлено дорн 6. В найбільш прийнятному варіанті конструктивного виконання дорн 6 виконано з можливістю осьового переміщення відносно каналу 3 та зміни перерізу отвору сопла 5, а пруток полімерного матеріалу 2 виконано трубчастого перерізу. Екструдер пристрою для тривимірного друку працює в такий спосіб. Пруток 2 подається механізмом подачі 1 до каналу 3, де під дією тепла від нагрівального блока 4 починає плавитись. Проходячи між нагрітими стінками каналу 3 та дорна 6, ефективність плавлення прутка полімерного матеріалу 2 зростає, що дає змогу підвищити швидкість його подачі. Завдяки можливості осьового переміщення дорна 6 відносно каналу 3 він може регулювати переріз отвору сопла 5 або перекривати його повністю, тим самим регулюючи товщину нитки розплаву та виконуючи функцію запірного клапана. Таким чином, за рахунок використання запропонованої корисної моделі екструдера пристрою для тривимірного друку досягається збільшення швидкості плавлення полімерного матеріалу та можливість регулювання товщини нитки розплаву під час роботи, що сприяє збільшенню швидкості та точності дії пристрою. Екструдер пристрою для тривимірного друку 50 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 1. Екструдер пристрою для тривимірного друку, який містить механізм подачі прутка полімерного матеріалу, канал для приймання прутка полімерного матеріалу, нагрівальний блок і сопло, який відрізняється тим, що в каналі для приймання прутка полімерного матеріалу встановлено дорн. 2. Екструдер за п. 1, який відрізняється тим, що дорн встановлено з можливістю осьового переміщення відносно каналу для приймання прутка полімерного матеріалу та зміни перерізу отвору сопла. 1 UA 117196 U 3. Екструдер за п. 1, який відрізняється тим, що пруток полімерного матеріалу виконано трубчастого перерізу. Комп’ютерна верстка Л. Ціхановська Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
