Газогенераторна пічка

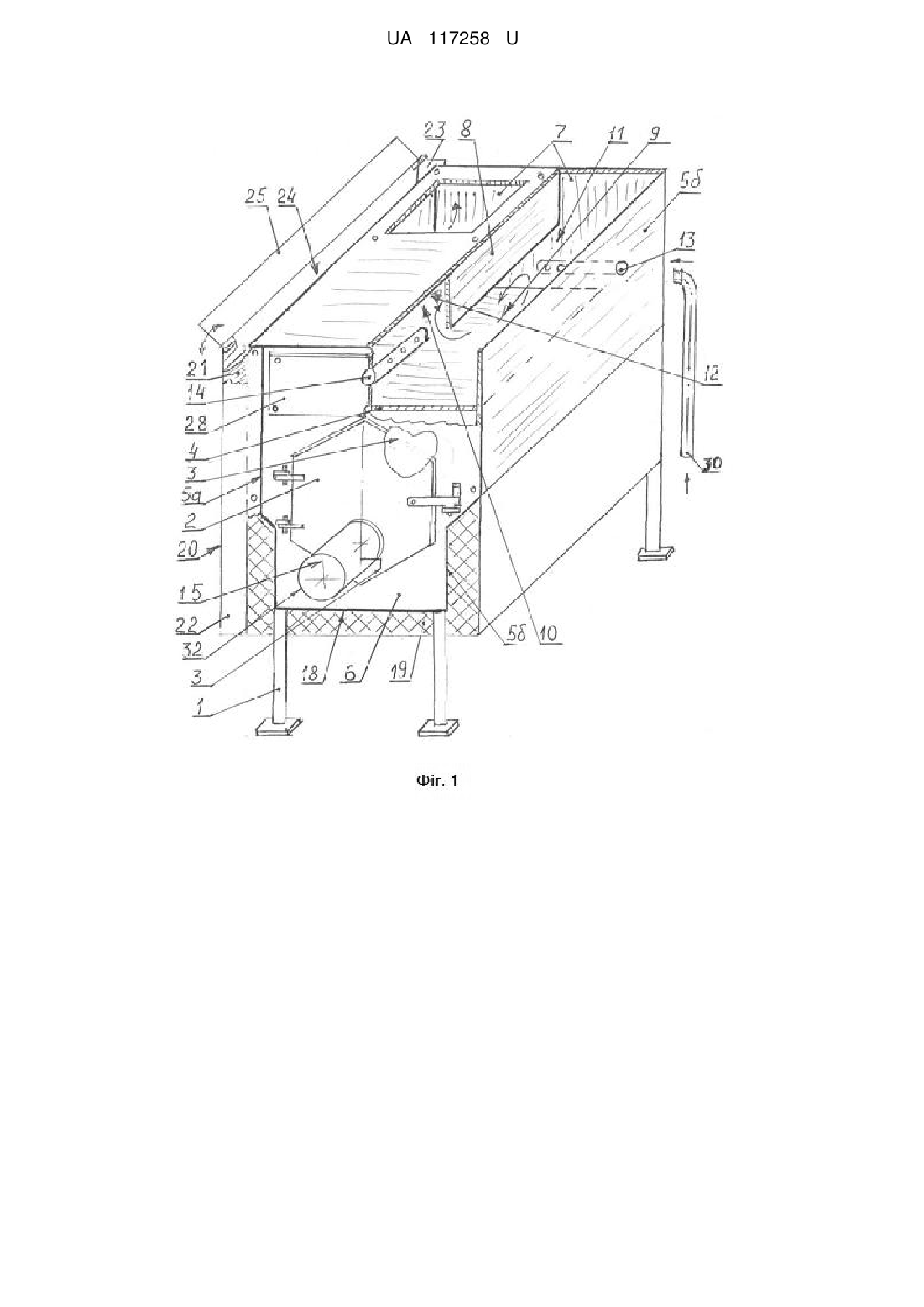

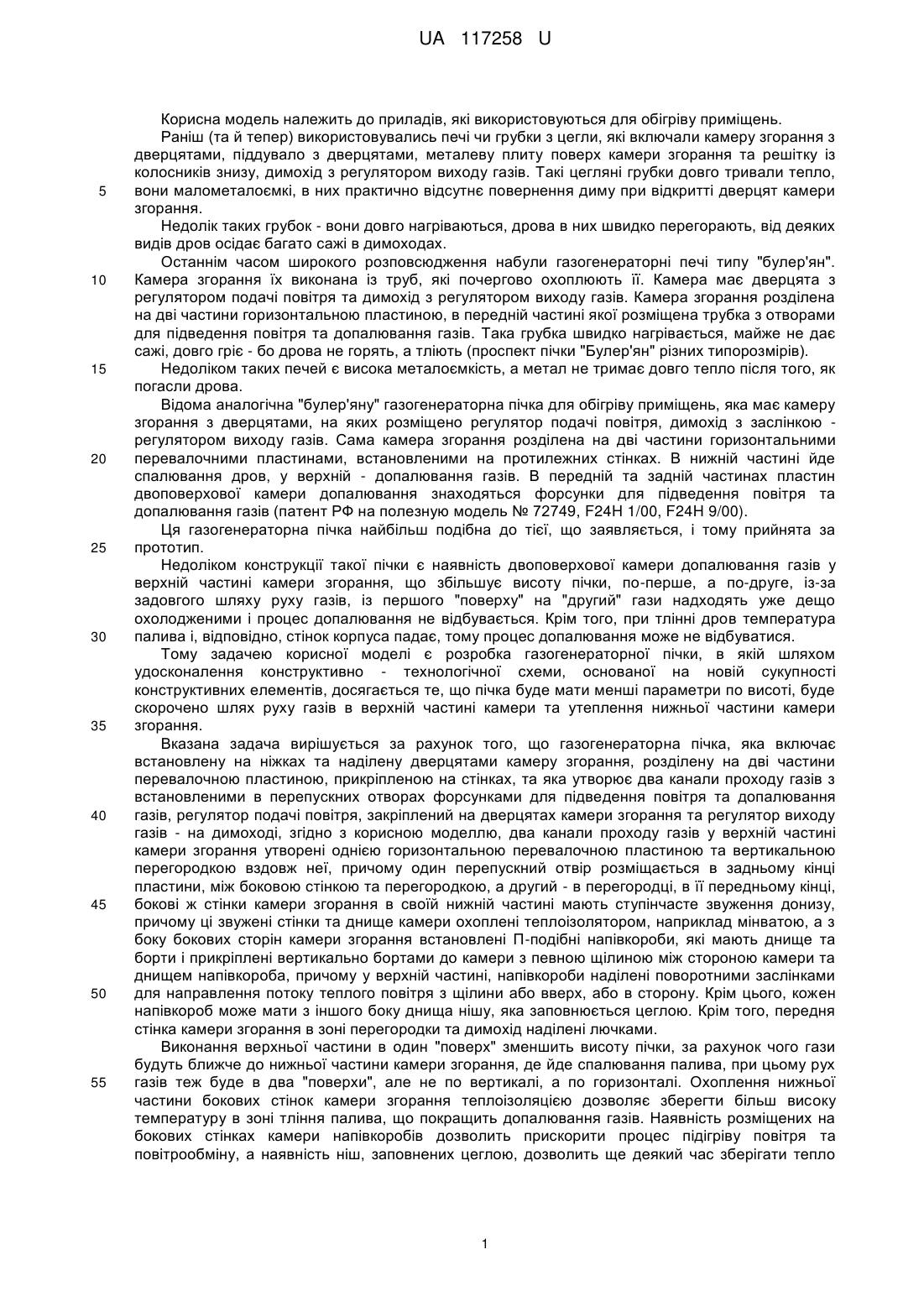

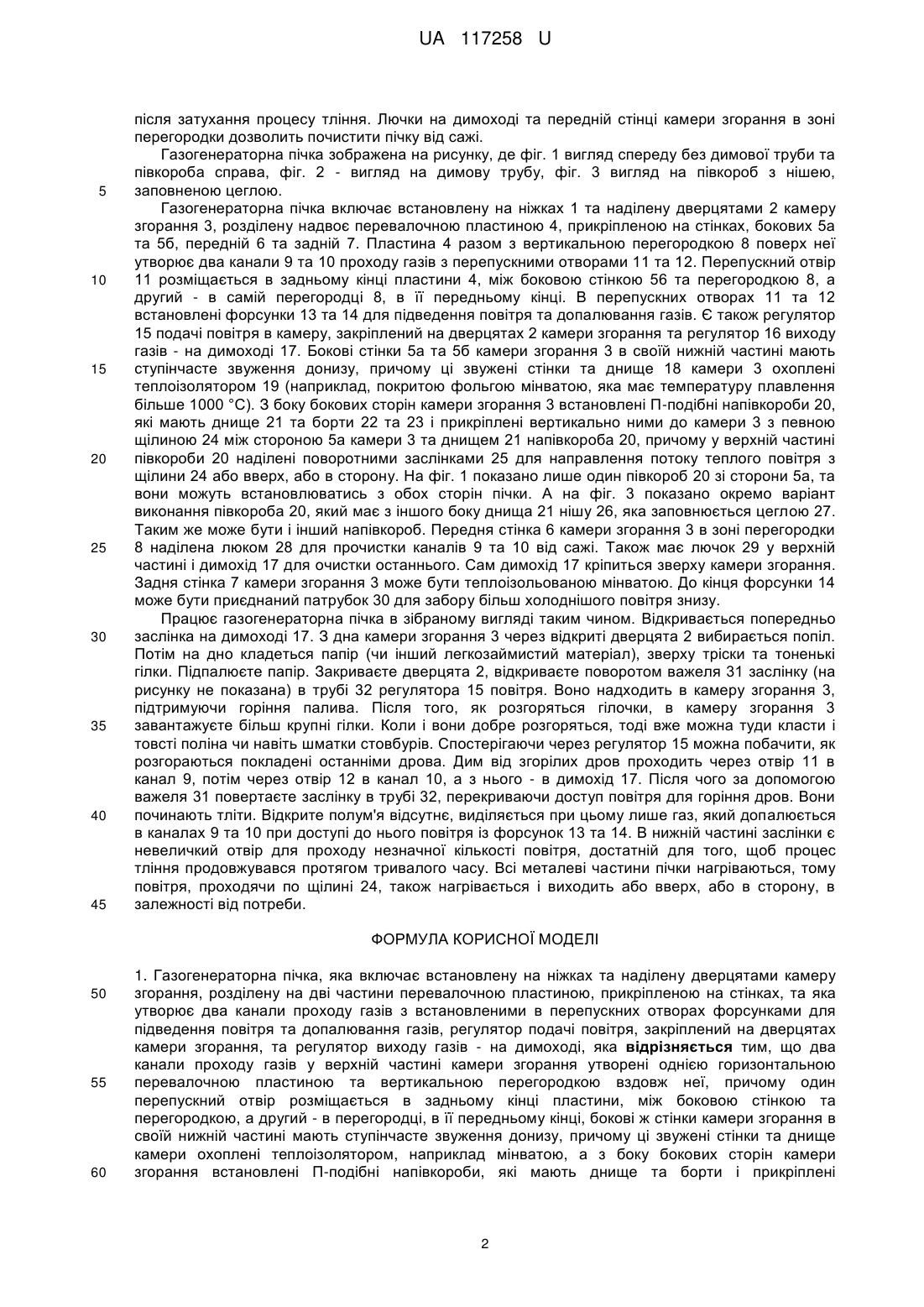

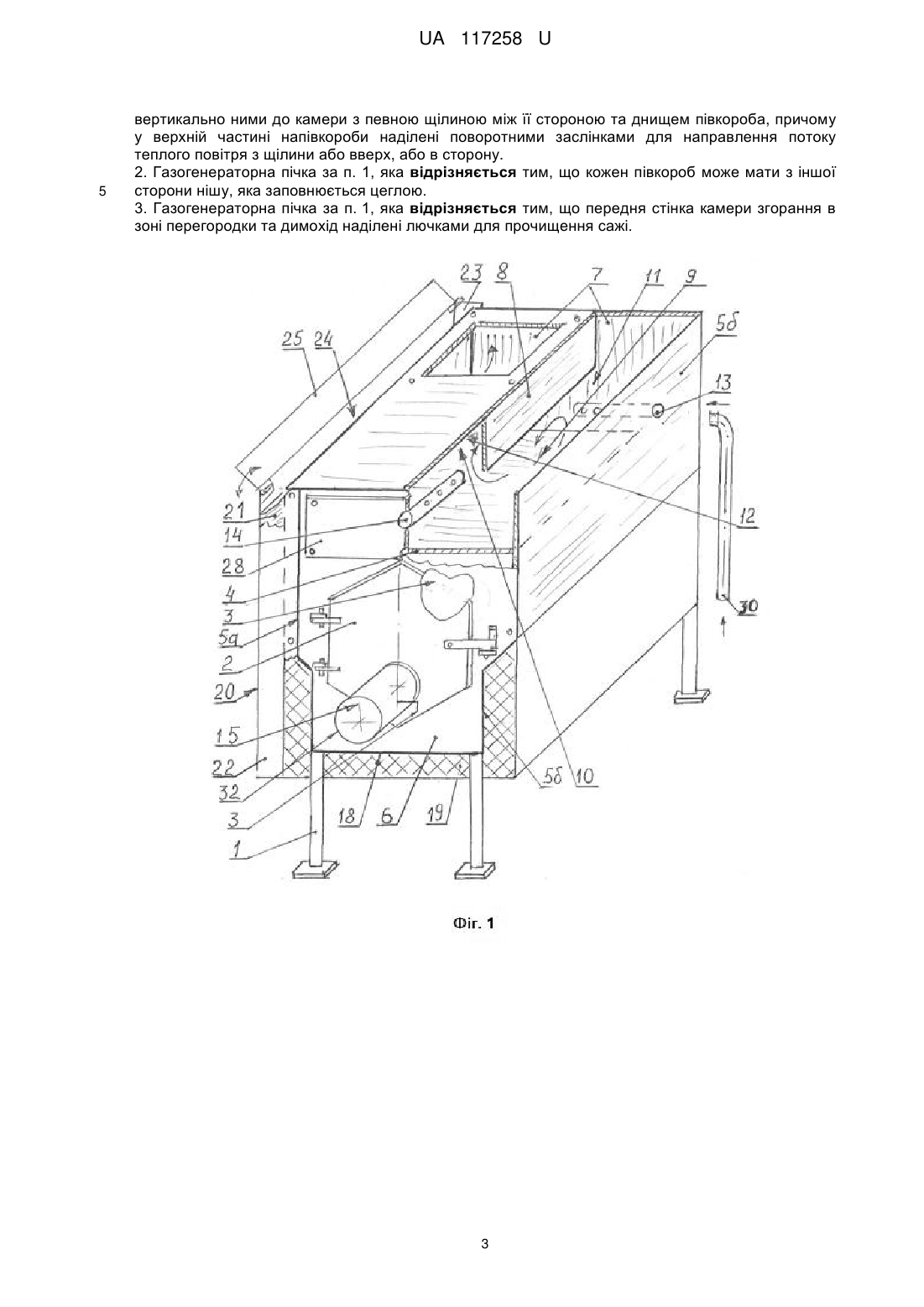

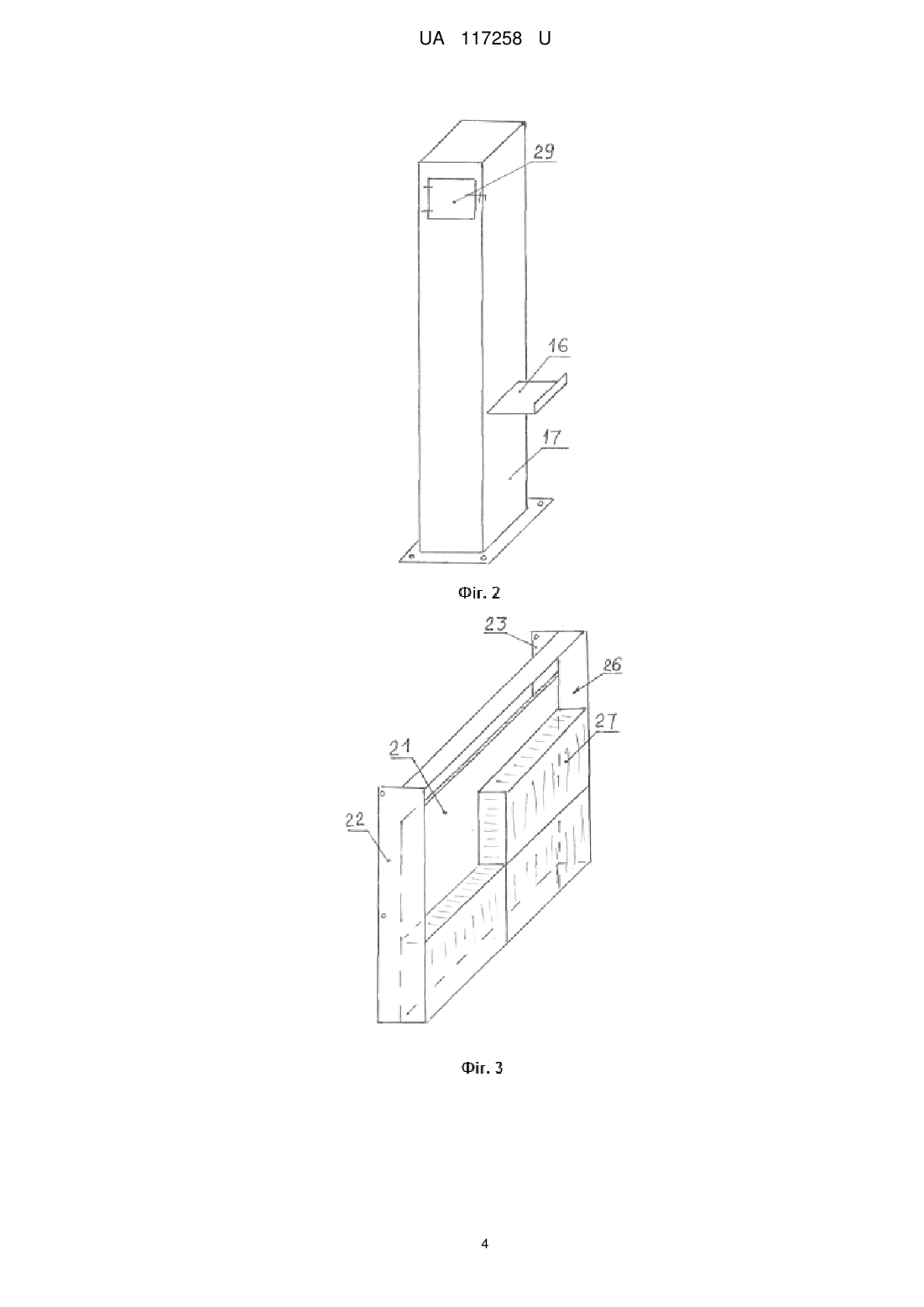

Реферат: UA 117258 U UA 117258 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до приладів, які використовуються для обігріву приміщень. Раніш (та й тепер) використовувались печі чи грубки з цегли, які включали камеру згорання з дверцятами, піддувало з дверцятами, металеву плиту поверх камери згорання та решітку із колосників знизу, димохід з регулятором виходу газів. Такі цегляні грубки довго тривали тепло, вони малометалоємкі, в них практично відсутнє повернення диму при відкритті дверцят камери згорання. Недолік таких грубок - вони довго нагріваються, дрова в них швидко перегорають, від деяких видів дров осідає багато сажі в димоходах. Останнім часом широкого розповсюдження набули газогенераторні печі типу "булер'ян". Камера згорання їх виконана із труб, які почергово охоплюють її. Камера має дверцята з регулятором подачі повітря та димохід з регулятором виходу газів. Камера згорання розділена на дві частини горизонтальною пластиною, в передній частині якої розміщена трубка з отворами для підведення повітря та допалювання газів. Така грубка швидко нагрівається, майже не дає сажі, довго гріє - бо дрова не горять, а тліють (проспект пічки "Булер'ян" різних типорозмірів). Недоліком таких печей є висока металоємкість, а метал не тримає довго тепло після того, як погасли дрова. Відома аналогічна "булер'яну" газогенераторна пічка для обігріву приміщень, яка має камеру згорання з дверцятами, на яких розміщено регулятор подачі повітря, димохід з заслінкою регулятором виходу газів. Сама камера згорання розділена на дві частини горизонтальними перевалочними пластинами, встановленими на протилежних стінках. В нижній частині йде спалювання дров, у верхній - допалювання газів. В передній та задній частинах пластин двоповерхової камери допалювання знаходяться форсунки для підведення повітря та допалювання газів (патент РФ на полезную модель № 72749, F24H 1/00, F24H 9/00). Ця газогенераторна пічка найбільш подібна до тієї, що заявляється, і тому прийнята за прототип. Недоліком конструкції такої пічки є наявність двоповерхової камери допалювання газів у верхній частині камери згорання, що збільшує висоту пічки, по-перше, а по-друге, із-за задовгого шляху руху газів, із першого "поверху" на "другий" гази надходять уже дещо охолодженими і процес допалювання не відбувається. Крім того, при тлінні дров температура палива і, відповідно, стінок корпуса падає, тому процес допалювання може не відбуватися. Тому задачею корисної моделі є розробка газогенераторної пічки, в якій шляхом удосконалення конструктивно - технологічної схеми, основаної на новій сукупності конструктивних елементів, досягається те, що пічка буде мати менші параметри по висоті, буде скорочено шлях руху газів в верхній частині камери та утеплення нижньої частини камери згорання. Вказана задача вирішується за рахунок того, що газогенераторна пічка, яка включає встановлену на ніжках та наділену дверцятами камеру згорання, розділену на дві частини перевалочною пластиною, прикріпленою на стінках, та яка утворює два канали проходу газів з встановленими в перепускних отворах форсунками для підведення повітря та допалювання газів, регулятор подачі повітря, закріплений на дверцятах камери згорання та регулятор виходу газів - на димоході, згідно з корисною моделлю, два канали проходу газів у верхній частині камери згорання утворені однією горизонтальною перевалочною пластиною та вертикальною перегородкою вздовж неї, причому один перепускний отвір розміщається в задньому кінці пластини, між боковою стінкою та перегородкою, а другий - в перегородці, в її передньому кінці, бокові ж стінки камери згорання в своїй нижній частині мають ступінчасте звуження донизу, причому ці звужені стінки та днище камери охоплені теплоізолятором, наприклад мінватою, а з боку бокових сторін камери згорання встановлені П-подібні напівкороби, які мають днище та борти і прикріплені вертикально бортами до камери з певною щілиною між стороною камери та днищем напівкороба, причому у верхній частині, напівкороби наділені поворотними заслінками для направлення потоку теплого повітря з щілини або вверх, або в сторону. Крім цього, кожен напівкороб може мати з іншого боку днища нішу, яка заповнюється цеглою. Крім того, передня стінка камери згорання в зоні перегородки та димохід наділені лючками. Виконання верхньої частини в один "поверх" зменшить висоту пічки, за рахунок чого гази будуть ближче до нижньої частини камери згорання, де йде спалювання палива, при цьому рух газів теж буде в два "поверхи", але не по вертикалі, а по горизонталі. Охоплення нижньої частини бокових стінок камери згорання теплоізоляцією дозволяє зберегти більш високу температуру в зоні тління палива, що покращить допалювання газів. Наявність розміщених на бокових стінках камери напівкоробів дозволить прискорити процес підігріву повітря та повітрообміну, а наявність ніш, заповнених цеглою, дозволить ще деякий час зберігати тепло 1 UA 117258 U 5 10 15 20 25 30 35 40 45 після затухання процесу тління. Лючки на димоході та передній стінці камери згорання в зоні перегородки дозволить почистити пічку від сажі. Газогенераторна пічка зображена на рисунку, де фіг. 1 вигляд спереду без димової труби та півкороба справа, фіг. 2 - вигляд на димову трубу, фіг. 3 вигляд на півкороб з нішею, заповненою цеглою. Газогенераторна пічка включає встановлену на ніжках 1 та наділену дверцятами 2 камеру згорання 3, розділену надвоє перевалочною пластиною 4, прикріпленою на стінках, бокових 5а та 5б, передній 6 та задній 7. Пластина 4 разом з вертикальною перегородкою 8 поверх неї утворює два канали 9 та 10 проходу газів з перепускними отворами 11 та 12. Перепускний отвір 11 розміщається в задньому кінці пластини 4, між боковою стінкою 56 та перегородкою 8, а другий - в самій перегородці 8, в її передньому кінці. В перепускних отворах 11 та 12 встановлені форсунки 13 та 14 для підведення повітря та допалювання газів. Є також регулятор 15 подачі повітря в камеру, закріплений на дверцятах 2 камери згорання та регулятор 16 виходу газів - на димоході 17. Бокові стінки 5а та 5б камери згорання 3 в своїй нижній частині мають ступінчасте звуження донизу, причому ці звужені стінки та днище 18 камери 3 охоплені теплоізолятором 19 (наприклад, покритою фольгою мінватою, яка має температуру плавлення більше 1000 °C). З боку бокових сторін камери згорання 3 встановлені П-подібні напівкороби 20, які мають днище 21 та борти 22 та 23 і прикріплені вертикально ними до камери 3 з певною щілиною 24 між стороною 5а камери 3 та днищем 21 напівкороба 20, причому у верхній частині півкороби 20 наділені поворотними заслінками 25 для направлення потоку теплого повітря з щілини 24 або вверх, або в сторону. На фіг. 1 показано лише один півкороб 20 зі сторони 5а, та вони можуть встановлюватись з обох сторін пічки. А на фіг. 3 показано окремо варіант виконання півкороба 20, який має з іншого боку днища 21 нішу 26, яка заповнюється цеглою 27. Таким же може бути і інший напівкороб. Передня стінка 6 камери згорання 3 в зоні перегородки 8 наділена люком 28 для прочистки каналів 9 та 10 від сажі. Також має лючок 29 у верхній частині і димохід 17 для очистки останнього. Сам димохід 17 кріпиться зверху камери згорання. Задня стінка 7 камери згорання 3 може бути теплоізольованою мінватою. До кінця форсунки 14 може бути приєднаний патрубок 30 для забору більш холоднішого повітря знизу. Працює газогенераторна пічка в зібраному вигляді таким чином. Відкривається попередньо заслінка на димоході 17. З дна камери згорання 3 через відкриті дверцята 2 вибирається попіл. Потім на дно кладеться папір (чи інший легкозаймистий матеріал), зверху тріски та тоненькі гілки. Підпалюєте папір. Закриваєте дверцята 2, відкриваєте поворотом важеля 31 заслінку (на рисунку не показана) в трубі 32 регулятора 15 повітря. Воно надходить в камеру згорання 3, підтримуючи горіння палива. Після того, як розгоряться гілочки, в камеру згорання 3 завантажуєте більш крупні гілки. Коли і вони добре розгоряться, тоді вже можна туди класти і товсті поліна чи навіть шматки стовбурів. Спостерігаючи через регулятор 15 можна побачити, як розгораються покладені останніми дрова. Дим від згорілих дров проходить через отвір 11 в канал 9, потім через отвір 12 в канал 10, а з нього - в димохід 17. Після чого за допомогою важеля 31 повертаєте заслінку в трубі 32, перекриваючи доступ повітря для горіння дров. Вони починають тліти. Відкрите полум'я відсутнє, виділяється при цьому лише газ, який допалюється в каналах 9 та 10 при доступі до нього повітря із форсунок 13 та 14. В нижній частині заслінки є невеличкий отвір для проходу незначної кількості повітря, достатній для того, щоб процес тління продовжувався протягом тривалого часу. Всі металеві частини пічки нагріваються, тому повітря, проходячи по щілині 24, також нагрівається і виходить або вверх, або в сторону, в залежності від потреби. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 60 1. Газогенераторна пічка, яка включає встановлену на ніжках та наділену дверцятами камеру згорання, розділену на дві частини перевалочною пластиною, прикріпленою на стінках, та яка утворює два канали проходу газів з встановленими в перепускних отворах форсунками для підведення повітря та допалювання газів, регулятор подачі повітря, закріплений на дверцятах камери згорання, та регулятор виходу газів - на димоході, яка відрізняється тим, що два канали проходу газів у верхній частині камери згорання утворені однією горизонтальною перевалочною пластиною та вертикальною перегородкою вздовж неї, причому один перепускний отвір розміщається в задньому кінці пластини, між боковою стінкою та перегородкою, а другий - в перегородці, в її передньому кінці, бокові ж стінки камери згорання в своїй нижній частині мають ступінчасте звуження донизу, причому ці звужені стінки та днище камери охоплені теплоізолятором, наприклад мінватою, а з боку бокових сторін камери згорання встановлені П-подібні напівкороби, які мають днище та борти і прикріплені 2 UA 117258 U 5 вертикально ними до камери з певною щілиною між її стороною та днищем півкороба, причому у верхній частині напівкороби наділені поворотними заслінками для направлення потоку теплого повітря з щілини або вверх, або в сторону. 2. Газогенераторна пічка за п. 1, яка відрізняється тим, що кожен півкороб може мати з іншої сторони нішу, яка заповнюється цеглою. 3. Газогенераторна пічка за п. 1, яка відрізняється тим, що передня стінка камери згорання в зоні перегородки та димохід наділені лючками для прочищення сажі. 3 UA 117258 U 4 UA 117258 U Комп’ютерна верстка О. Рябко Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
