Спосіб виміру індуктивності трансформатора з використанням мікропроцесора

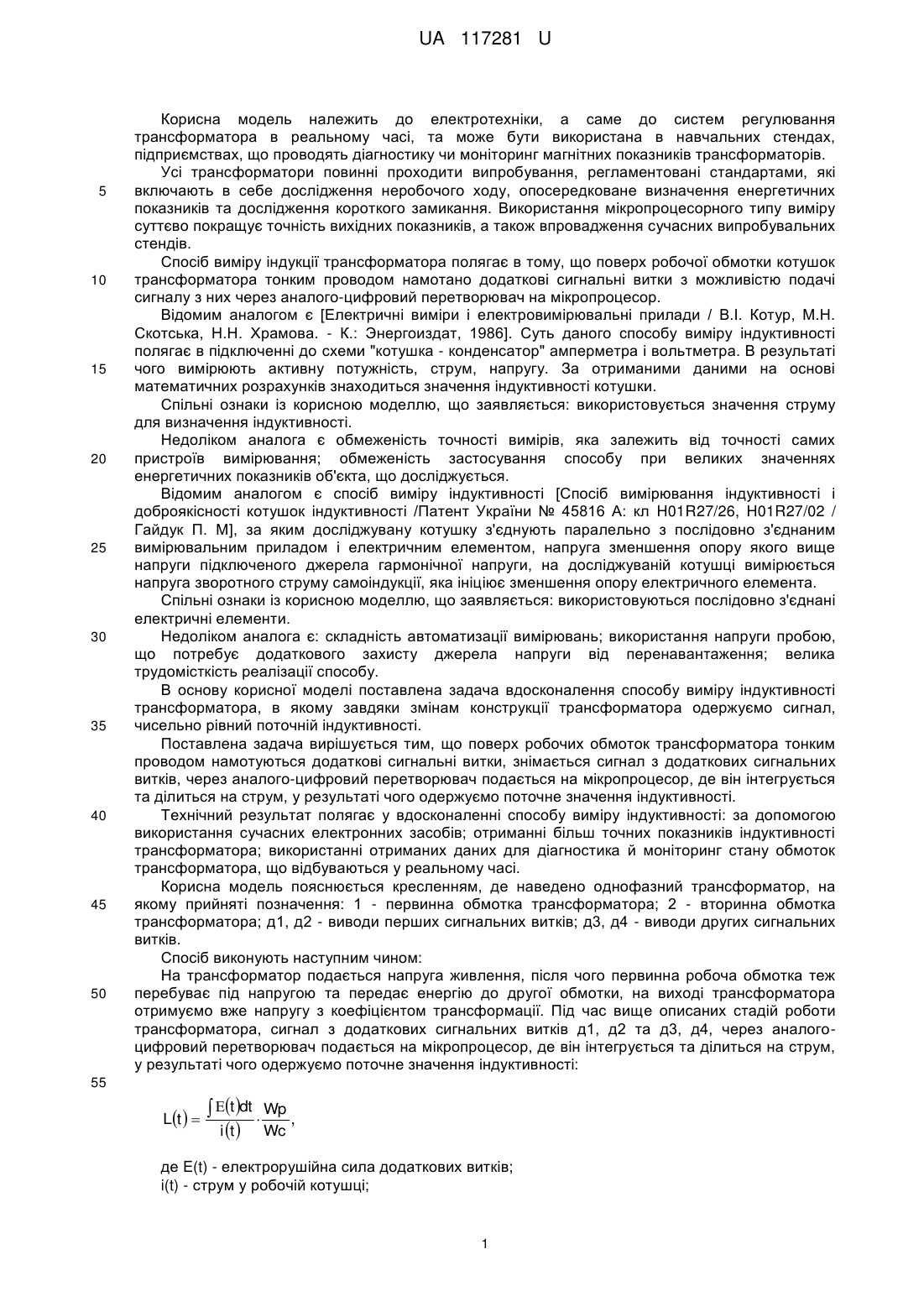

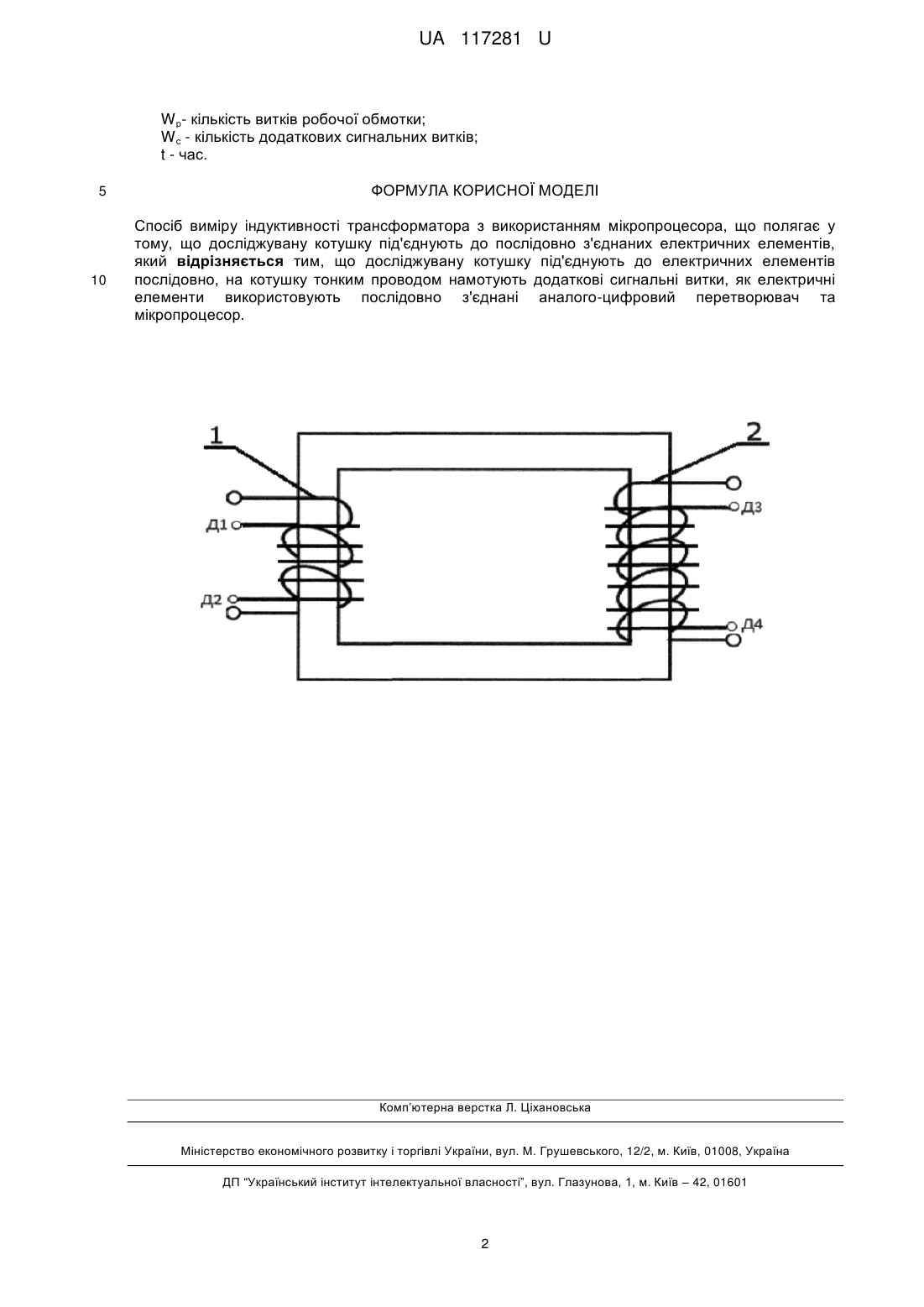

Реферат: Спосіб виміру індуктивності трансформатора з використанням мікропроцесора полягає у тому, що досліджувану котушку під'єднують до послідовно з'єднаних електричних елементів. Досліджувану котушку під'єднують до електричних елементів послідовно. На котушку тонким проводом намотують додаткові сигнальні витки. Як електричні елементи використовують послідовно з'єднані аналого-цифровий перетворювач та мікропроцесор. UA 117281 U (12) UA 117281 U UA 117281 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до електротехніки, а саме до систем регулювання трансформатора в реальному часі, та може бути використана в навчальних стендах, підприємствах, що проводять діагностику чи моніторинг магнітних показників трансформаторів. Усі трансформатори повинні проходити випробування, регламентовані стандартами, які включають в себе дослідження неробочого ходу, опосередковане визначення енергетичних показників та дослідження короткого замикання. Використання мікропроцесорного типу виміру суттєво покращує точність вихідних показників, а також впровадження сучасних випробувальних стендів. Спосіб виміру індукції трансформатора полягає в тому, що поверх робочої обмотки котушок трансформатора тонким проводом намотано додаткові сигнальні витки з можливістю подачі сигналу з них через аналого-цифровий перетворювач на мікропроцесор. Відомим аналогом є [Електричні виміри і електровимірювальні прилади / В.І. Котур, М.Н. Скотська, Н.Н. Храмова. - К.: Энергоиздат, 1986]. Суть даного способу виміру індуктивності полягає в підключенні до схеми "котушка - конденсатор" амперметра і вольтметра. В результаті чого вимірюють активну потужність, струм, напругу. За отриманими даними на основі математичних розрахунків знаходиться значення індуктивності котушки. Спільні ознаки із корисною моделлю, що заявляється: використовується значення струму для визначення індуктивності. Недоліком аналога є обмеженість точності вимірів, яка залежить від точності самих пристроїв вимірювання; обмеженість застосування способу при великих значеннях енергетичних показників об'єкта, що досліджується. Відомим аналогом є спосіб виміру індуктивності [Спосіб вимірювання індуктивності і доброякісності котушок індуктивності /Патент України № 45816 А: кл H01R27/26, H01R27/02 / Гайдук П. М], за яким досліджувану котушку з'єднують паралельно з послідовно з'єднаним вимірювальним приладом і електричним елементом, напруга зменшення опору якого вище напруги підключеного джерела гармонічної напруги, на досліджуваній котушці вимірюється напруга зворотного струму самоіндукції, яка ініціює зменшення опору електричного елемента. Спільні ознаки із корисною моделлю, що заявляється: використовуються послідовно з'єднані електричні елементи. Недоліком аналога є: складність автоматизації вимірювань; використання напруги пробою, що потребує додаткового захисту джерела напруги від перенавантаження; велика трудомісткість реалізації способу. В основу корисної моделі поставлена задача вдосконалення способу виміру індуктивності трансформатора, в якому завдяки змінам конструкції трансформатора одержуємо сигнал, чисельно рівний поточній індуктивності. Поставлена задача вирішується тим, що поверх робочих обмоток трансформатора тонким проводом намотуються додаткові сигнальні витки, знімається сигнал з додаткових сигнальних витків, через аналого-цифровий перетворювач подається на мікропроцесор, де він інтегрується та ділиться на струм, у результаті чого одержуємо поточне значення індуктивності. Технічний результат полягає у вдосконаленні способу виміру індуктивності: за допомогою використання сучасних електронних засобів; отриманні більш точних показників індуктивності трансформатора; використанні отриманих даних для діагностика й моніторинг стану обмоток трансформатора, що відбуваються у реальному часі. Корисна модель пояснюється кресленням, де наведено однофазний трансформатор, на якому прийняті позначення: 1 - первинна обмотка трансформатора; 2 - вторинна обмотка трансформатора; д1, д2 - виводи перших сигнальних витків; д3, д4 - виводи других сигнальних витків. Спосіб виконують наступним чином: На трансформатор подається напруга живлення, після чого первинна робоча обмотка теж перебуває під напругою та передає енергію до другої обмотки, на виході трансформатора отримуємо вже напругу з коефіцієнтом трансформації. Під час вище описаних стадій роботи трансформатора, сигнал з додаткових сигнальних витків д1, д2 та д3, д4, через аналогоцифровий перетворювач подається на мікропроцесор, де він інтегрується та ділиться на струм, у результаті чого одержуємо поточне значення індуктивності: 55 Lt    t dt  Wp , i t  Wc де E(t) - електрорушійна сила додаткових витків; i(t) - струм у робочій котушці; 1 UA 117281 U W р- кількість витків робочої обмотки; W с - кількість додаткових сигнальних витків; t - час. 5 10 ФОРМУЛА КОРИСНОЇ МОДЕЛІ Спосіб виміру індуктивності трансформатора з використанням мікропроцесора, що полягає у тому, що досліджувану котушку під'єднують до послідовно з'єднаних електричних елементів, який відрізняється тим, що досліджувану котушку під'єднують до електричних елементів послідовно, на котушку тонким проводом намотують додаткові сигнальні витки, як електричні елементи використовують послідовно з'єднані аналого-цифровий перетворювач та мікропроцесор. Комп’ютерна верстка Л. Ціхановська Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
