Спосіб спалення газового палива

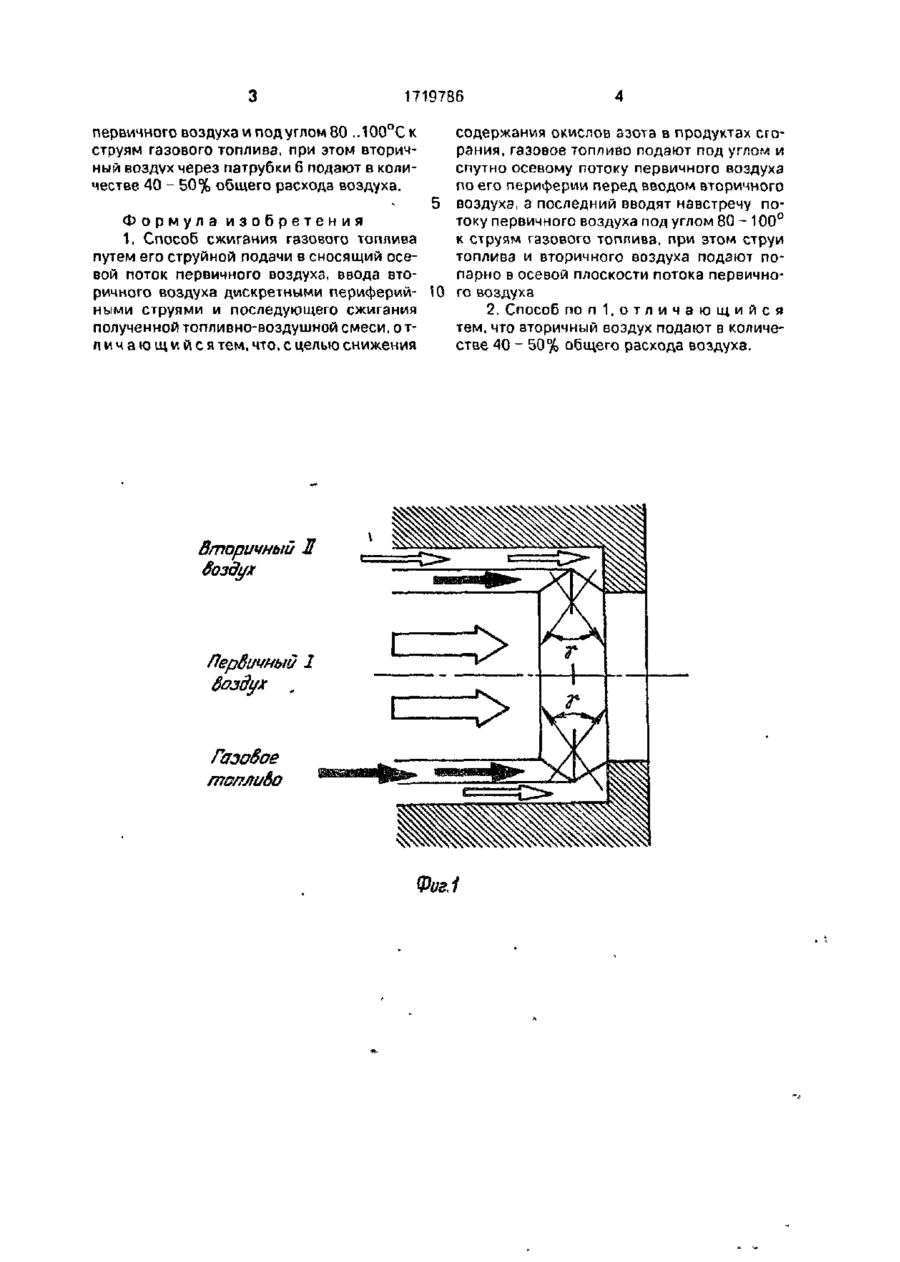

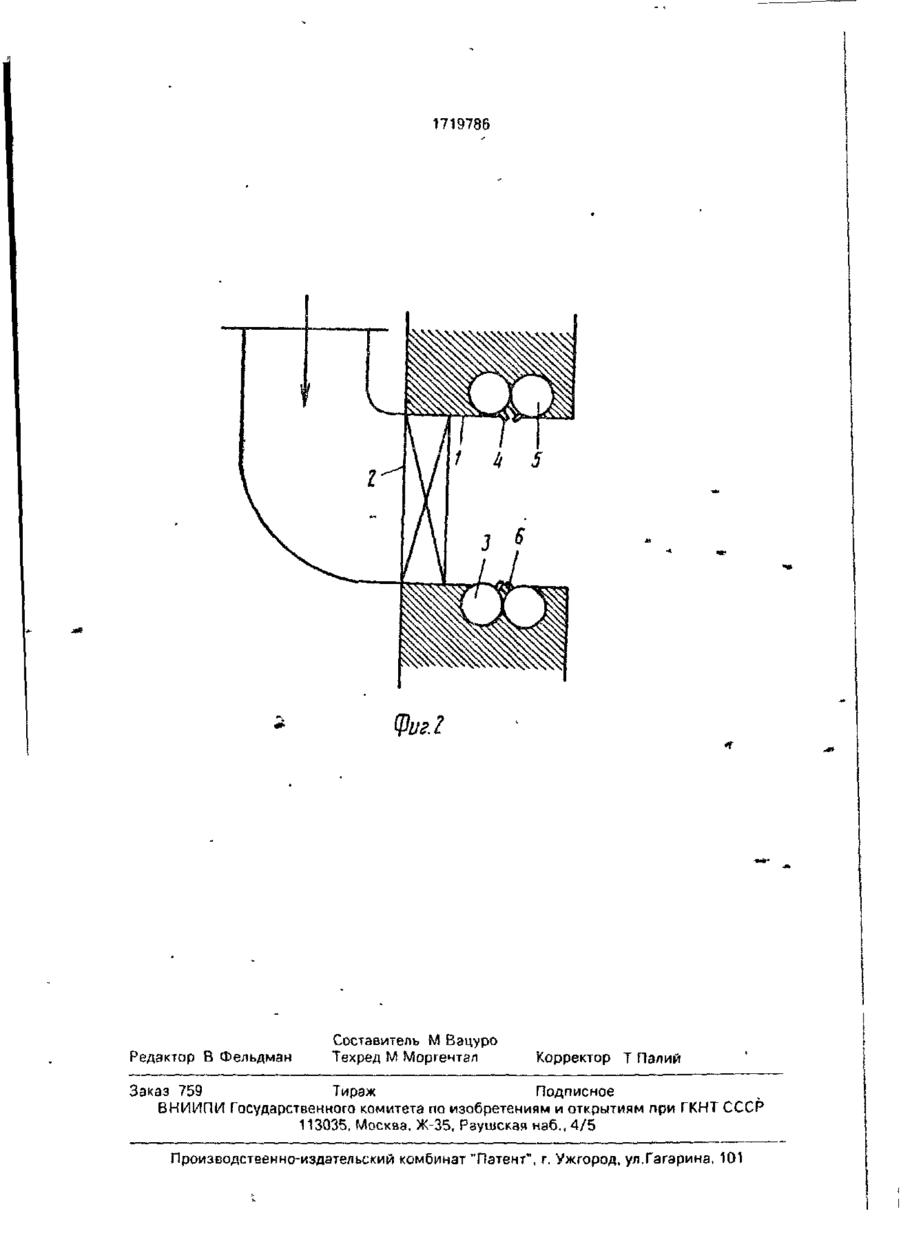

Изобретение относится к энергетике, предназначено для топок энергетических котлов ТЭС, ТЭЦ, промышленных и комму нальных котельных и промышленных пламенных печей и позволяет снизить содержание окислов азота в продуктах сгорания. Для этого газовое топливо подают под углом и спутно осевому потоку первичного воздуха дискретными струями по его периферии перед струйным вводом вторичного воздуха, а последний пводят навстречу потоку первичного воздуха под углом 80 - 100° к струям газового гопчива, при этом струи топлива и вторичного воздуха подают попарно в осевой плоскости потока первичного воздуха а вторичный создух подают в количестве 40 - 50% от общего расхода воздуха. 1 з.п ф-лы, 2 ил. Изобретение относится к энергетике и предназначено для топок энергетических котлов ТЭС, ТЭЦ, промышленных и коммунальных котельных и промышленных пламенных печей. Целью изобретения является снижение содержания окислов азота в продуктах сгорания. На фиг.1 представлена схема реализации описываемого способа сжигания; на фиг.2 - поперечный разрез горелки, в которой может быть реализован описываемый способ сжигания. Горелка содержит осевой канал 1 для подачи первичного воздуха, в котором соосно установлен завихритель 2. Горелка содержит также кольцевой раздающий в коллектор 3, гд расположены направляющие патрубки 4 для г.одачи газового топлива, а также коллектор 5 с направляющими патрубками б для подачи вторичного возду ха. Патрубки 4 равномерно распределены по внутреннему периметру коллектора З, з патрубки 6 - по внутреннему периметру коллектора 5. Кроме того, патрубки 4 и 6 попарно расположены в плоскости, проходящей через ось горелки, а оси лаірубкоа 4 и 6 пересекаются под углом 80 - 100° и имеют одинаковую ориентацию в радиальном направлении. Пример реализации. По осевому каналу 1 подают первичный воздух, турбулизованный завихрителем 2. В сносящий поток* первичного воздуха из коллектора 3 по направляющим патрубкам 4 подают газовое топливо под углом менее 90° к оси горелки, т є. с общим направлением к центру и спутно потоку первичного воздуха. Из коллектора 5 по направляющим патрубкам 6 подают вторичный воздух под углом более 90° к оси горелки, т.е. с общим направлением к центру и против потока г і rt) 1719786 первичного воздуха и под углом 80 .. 100°С к струям газового топлива, при этом вторичный воздух через патрубки 6 подают в количестве 4 0 - 5 0 % общего расхода воздуха. содержания окислов азота в продуктах сгорания, газовое топливо подают под углом и спутно осевому потоку первичного воздуха по его периферии перед вводом вторичного воздуха, а последний вводят навстречу поФормула изобретения току первичного воздуха под углом 80 - 100° 1. Способ сжигания газового топлива к струям газового топлива, при этом струи путем его струйной подачи в сносящий осетоплива и вторичного воздуха подают повой поток первичного воздуха, ввода втопарно в осевой плоскости потока первичноричного воздуха дискретными периферий- 10 го воздуха ными струями и последующего сжигания 2. Способ поп 1 , о т л и ч а ю щ и й с я полученной топливно-воздушной смеси, о ттем, что вторичный воздух подают в количел и ч а ю щ и й с я тем, что, с целью снижения стве 40 - 50% общего расхода воздуха. Вторичный Л Воздух ПерВичнып 1 Воздух , Газовое Фиг.1 1719786 Фиг 2 Редактор В Фельдман Составитель М Вацуро Техред М Моргечтал Корректор Т Палий Заказ 759 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
