Пристрій для захисту контактних стикових зварювальних машин від іскр і бризк розплавленого металу
Номер патенту: 11737
Опубліковано: 25.12.1996
Автори: Могірчук Олексій Евтихійович, Лейкін Георгій Петрович, Толдін Анатолій Андрійович, Казимов Борис Іванович, Кучук-Яценко Сергій Іванович, Лукін Анатолій Вікторович, Мосендз Ігор Миколайович, Свінтицький Анатолій Францевич, Загадарчук Василь Феодосійович
Формула / Реферат

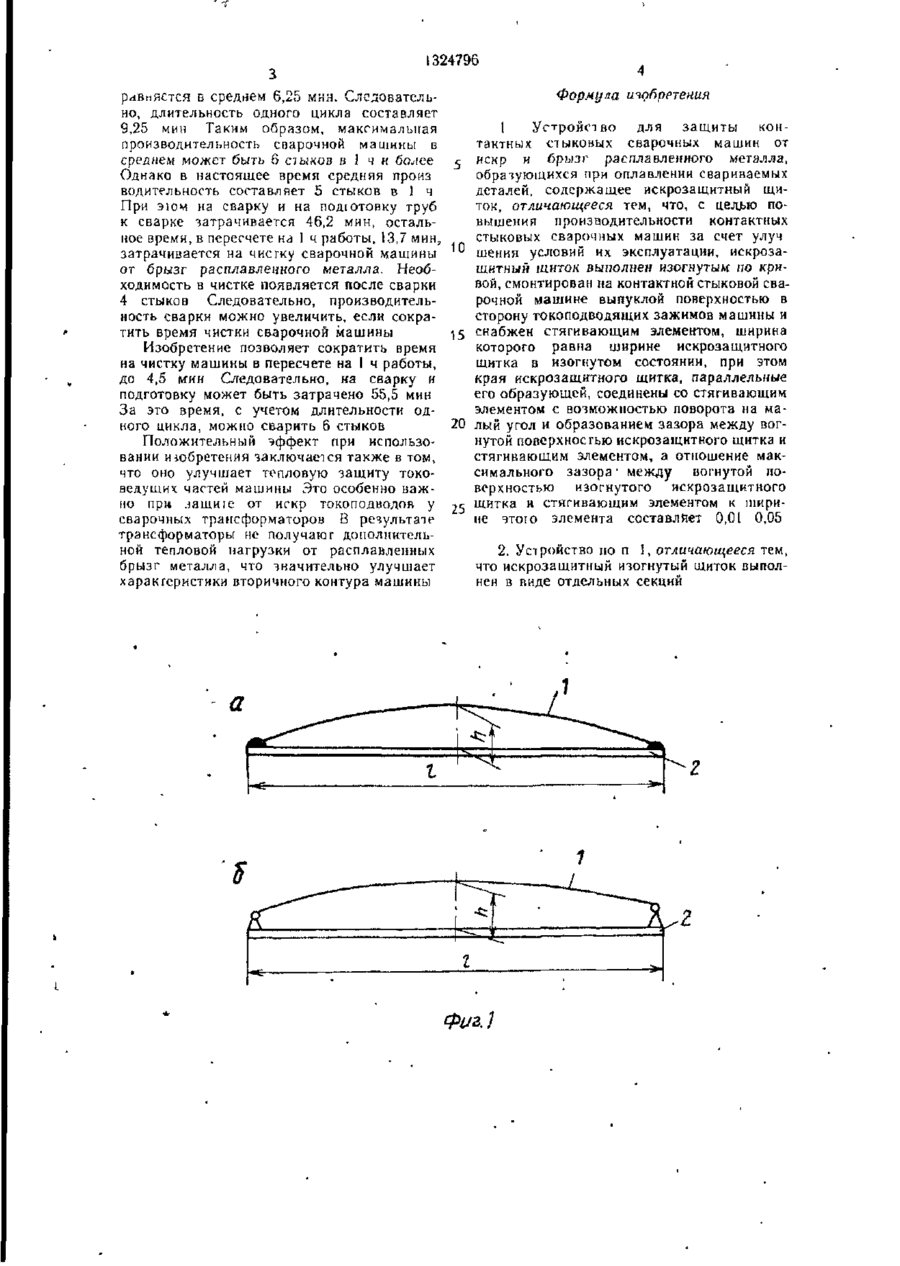

1. Устройство для защиты контактных стыковых сварочных машин от искр и брызг расплавленного металла, образующихся при оплавлений свариваемых деталей, содержащее искрозащитный щиток, отличающееся тем, что, с целью повышения производительности контактных стыковых сварочных машин за счет улучшения условий их эксплуатации, искрозащитный щиток выполнен изогнутым по кривой, смонтирован на контактной стыковой сварочной машине выпуклой поверхностью в сторону токоподводящих зажимов машины и снабжен стягивающим элементом, ширина которого равна ширине искрозащитного щитка в изогнутом состоянии, при этом края искрозащитного щитка, параллельные его образующей, соединены со стягивающим элементом с возможностью поворота на малый угол и образованием зазора между вогнутой поверхностью искрозащитного щитка и стягивающим элементом, а отношение максимального зазора между вогнутой поверхностью изогнутого искрозащитного щитка и стягивающим элементом к ширине этого элемента составляет 0,01...0,05.
2. Устройство по п. 1, отличающееся тем, что искрозащитный изогнутый щиток выполнен в виде отдельных секций.
Текст

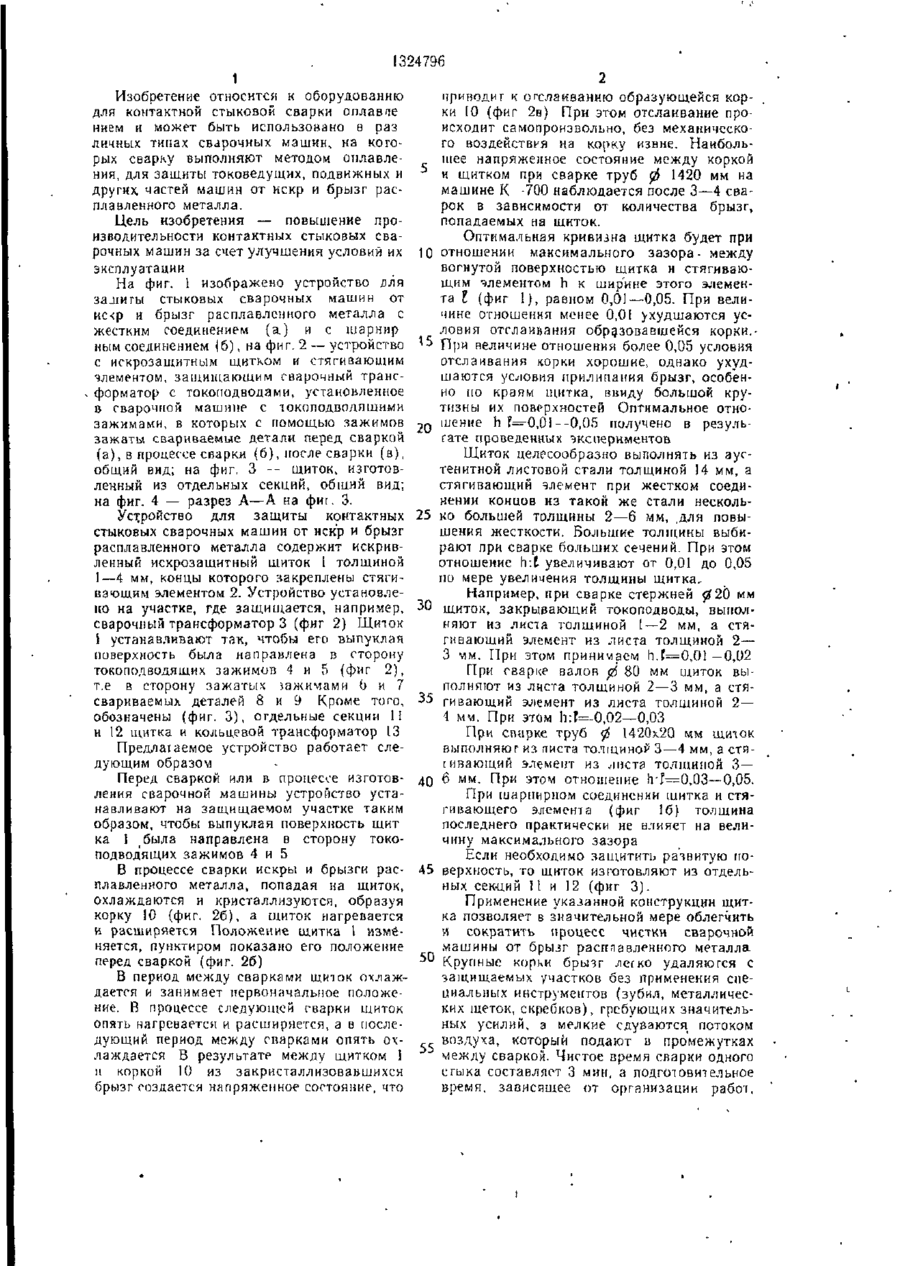

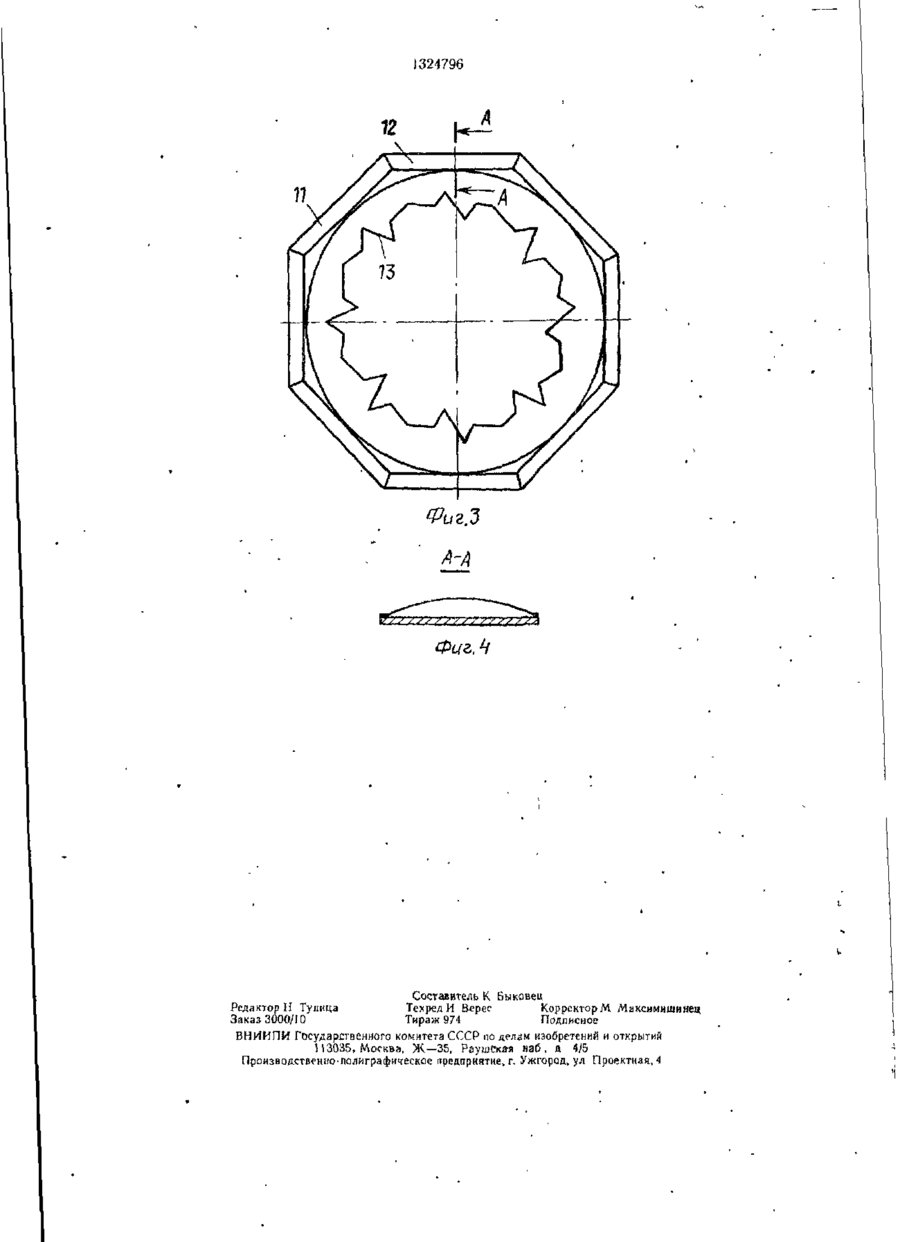

Изобретение относится к оборудованию для контактной стыковой сварки оплавлением и может быть использовано для защиты токоведущих, подвижных и иных час тей машин от искр и брызг расплавленного металла Устройство позволяет повы сить производительность сварочных машин за счет улучшения условий их зкеплуата ции Устройство выполнено в виде изогнутого по кривой искрозащитного щитка [ (Ш,), стянутого элементом 2 с возможностью углового поворота на небольшой угол Устройство монтируется выпуклой стороной в сторону го ко подводящих зажимов 4 и 5 сварочной машины и принимает на себя поток искр и брызг расплавлением о металла при оплавлении При этом Ш, 1 на іреваетея и, удлиняясь, выпучивается При остывании Щ 1 в перерывах между сварками он сжимается и принимает первоначальную форму Корка 10 из остывшил брызг металла самопроизвольно отслаивается от Щ При необходимости защиты де тали круглой формы (например, сварочного трансформатора) некрозащитные Щ І выполняют в виде секций и соответственно размещают по окружности І з.п. ф лы, 4 ил СО 1324796 1 Изобретение относится к оборудованию приводит к отслаиванию образующейся кордля контактной стыковой сварки оплав fie ки 10 (фиг 2в) При этом отслаивание прониєм и может быть использовано в раз исходит самопроизвольно, без механическоличных тки ах сварочных машин, на котого воздействия на корку извне. Наибольрых сварку выполняют методой оплавлешее напряженное состояние между коркой ния, для защиты токоведущих, подвижных и и щитком при сварке труб ф 1420 мм на других, частей машин от искр и брызг расмашине К -700 наблюдается после 3—4 сваплавленного металла. рок в зависимости от количества брызг, попадаемых на щиток. Цель изобретения — повышение производительности контактных стыковых сваОптимальная кривизна щитка будет при рочных машин за счет улучшения условий их 10 отношении максимального зазора- между эксплуатации вогнутой поверхностью щитка и стягиваюНа фиг. 1 изображено устройство для щим элементом h к шир'ине этого элемензалиты стыковых сварочных машин от та I (фиг 1), равном 0,01-—0,05. При велиис
