Датчик для визначення якості зерна

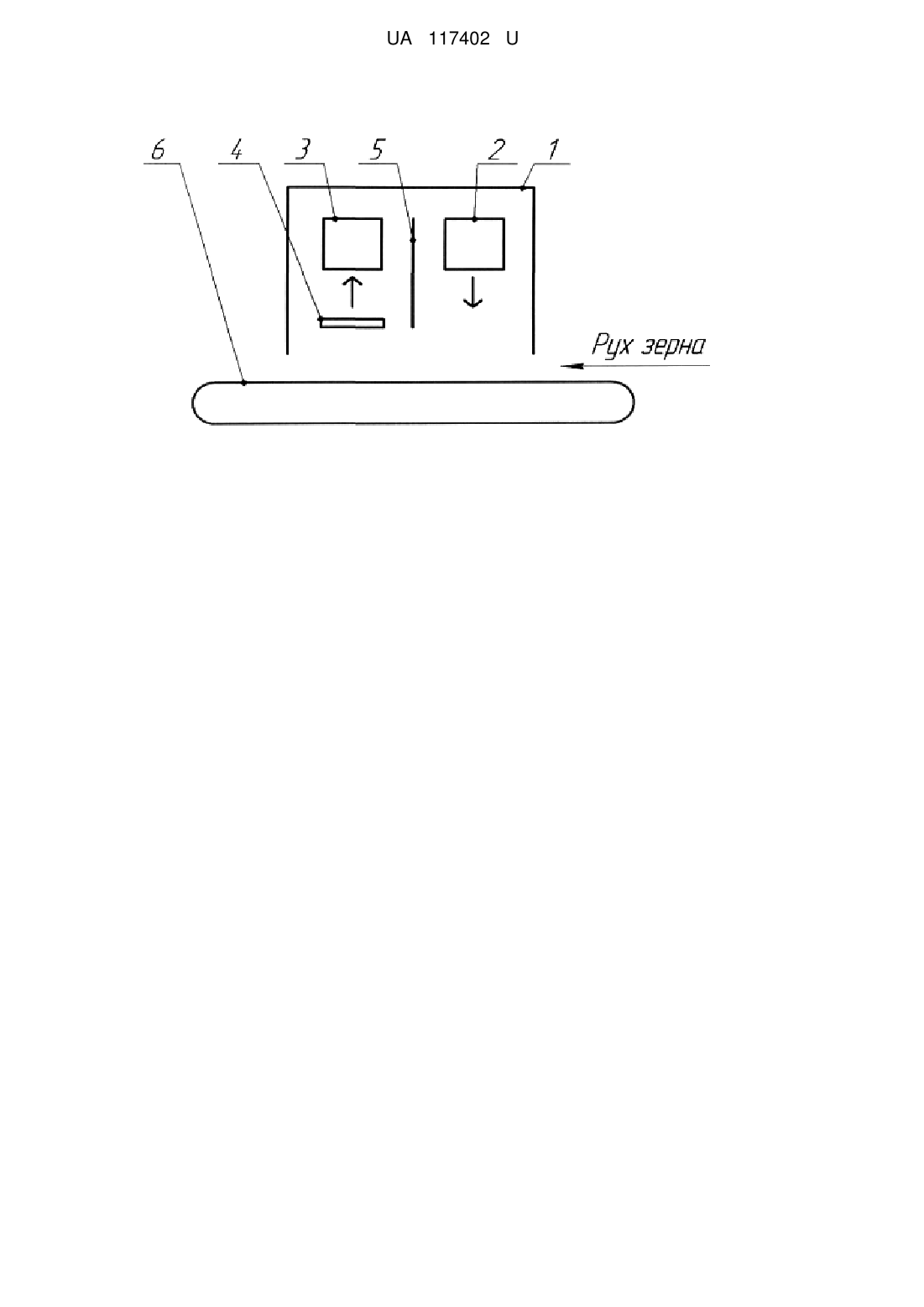

Реферат: Датчик для визначення якості зерна містить корпус, вимірювальну шкалу. В систему вимірювання введені ультрафіолетове джерело випромінювання, фотоприймач, світлофільтр інфрачервоного діапазону і екран. UA 117402 U (54) ДАТЧИК ДЛЯ ВИЗНАЧЕННЯ ЯКОСТІ ЗЕРНА UA 117402 U UA 117402 U 5 10 15 20 25 Корисна модель належить до автоматики, а саме до датчиків, призначених для вимірювань на основі ультрафіолетового випромінювання. Відомий пристрій, прийнятий за прототип, що включає: корпус, вимірювальну шкалу [Патент України № 2197, Опубліковано 26.12.1994 р. Бюл. № 5]. Проте відомий пристрій має наступні недоліки: - конструкція датчика має застарілу систему, що робить неможливим визначення зіпсованості зерна на ранніх стадіях. В основу корисної моделі поставлена задача удосконалити конструкцію датчика, в якому шляхом введення в систему ультрафіолетового джерела випромінювання, фотоприймача, світлофільтра інфрачервоного діапазону і екрану, підвищити ефективність датчика. Поставлена задача вирішується тим, що в датчику визначення якості зерна, що містить корпус, вимірювальну шкалу, відповідно до пропонованої корисної моделі, в систему вимірювання введені ультрафіолетове джерело випромінювання, фотоприймач, світлофільтр інфрачервоного діапазону і екран. Запропонована конструкція дає змогу здешевити та автоматизувати з високою ефективністю процес діагностування якості зерна. Запропонована корисна модель пояснюється кресленням, де на фігурі схематично зображений датчик. Датчик включає корпус 1, ультрафіолетове джерело 2 випромінювання, фотоприймач 3, світлофільтр 4 інфрачервоного діапазону, екран 5, транспортер 6. Датчик для визначення якості зерна працює таким чином: при проходженні зерна по транспортеру 6 під ультрафіолетовим джерелом 2 випромінювання отримує дозу випромінювання, проходячи під світлофільтром 4 інфрачервоного діапазону залишаємо потрібний нам спектр, який фіксується фотоприймачем 3. Екран 5 захищає фотоприймач 3 від прямого ультрафіолетового випромінювання. Показники обробляються автоматично. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 Датчик для визначення якості зерна, що містить корпус, вимірювальну шкалу, який відрізняється тим, що в систему вимірювання введені ультрафіолетове джерело випромінювання, фотоприймач, світлофільтр інфрачервоного діапазону і екран. Комп’ютерна верстка В. Мацело Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 1
