F28C 3/06 — в яких один теплоносій є рідиною, а інший – газом або парою

Номер патенту: 121684

Опубліковано: 11.12.2017

Автори: Барабаш Петро Олексійович, Куделя Петро Петрович, Соломаха Андрій Сергійович, Панченко Оксана Олексіївна

МПК: F28C 3/06, F24H 1/22

Мітки: теплообмінник, контактний

Формула / Реферат:

Контактний теплообмінник, що містить корпус з газопідвідним та газовідвідним патрубками, патрубки для підведення холодної рідини та відведення нагрітої рідини, трубчаті тепло-передавальні елементи, трубну дошку та сепаратор, який відрізняється тим, що трубна дошка ділить внутрішній простір корпусу на дві камери: вхідну камеру, яка оснащена регулятором рівня рідини, газовідвідним патрубком і патрубком для підведення холодної рідини, та...

Номер патенту: 117837

Опубліковано: 10.07.2017

Автори: Когут Володимир Омелянович, Жихарєва Наталія Віталіївна, Бушманов Володимир Михайлович, Хмельнюк Михайло Георгійович, Бутовський Єгор Дмитрович

МПК: F28C 3/06, F24F 5/00

Мітки: повітря, охолодження, спосіб, виробничих, приміщень

Формула / Реферат:

Спосіб охолодження повітря виробничих приміщень, що передбачає подачу повітря у вузол обробки повітря та розпилення в потік повітря охолоджуючого агенту у вузлі обробки повітря, який відрізняється тим, що потік повітря прискорюють нагнітачем до 15-20 м/с, подають до конфузора ежекційного пристрою, в якому прискорюють до 45-60 м/с, потім подають до камери змішування ежекційного пристрою, де в повітря розпилюють холодну воду, зволожене і...

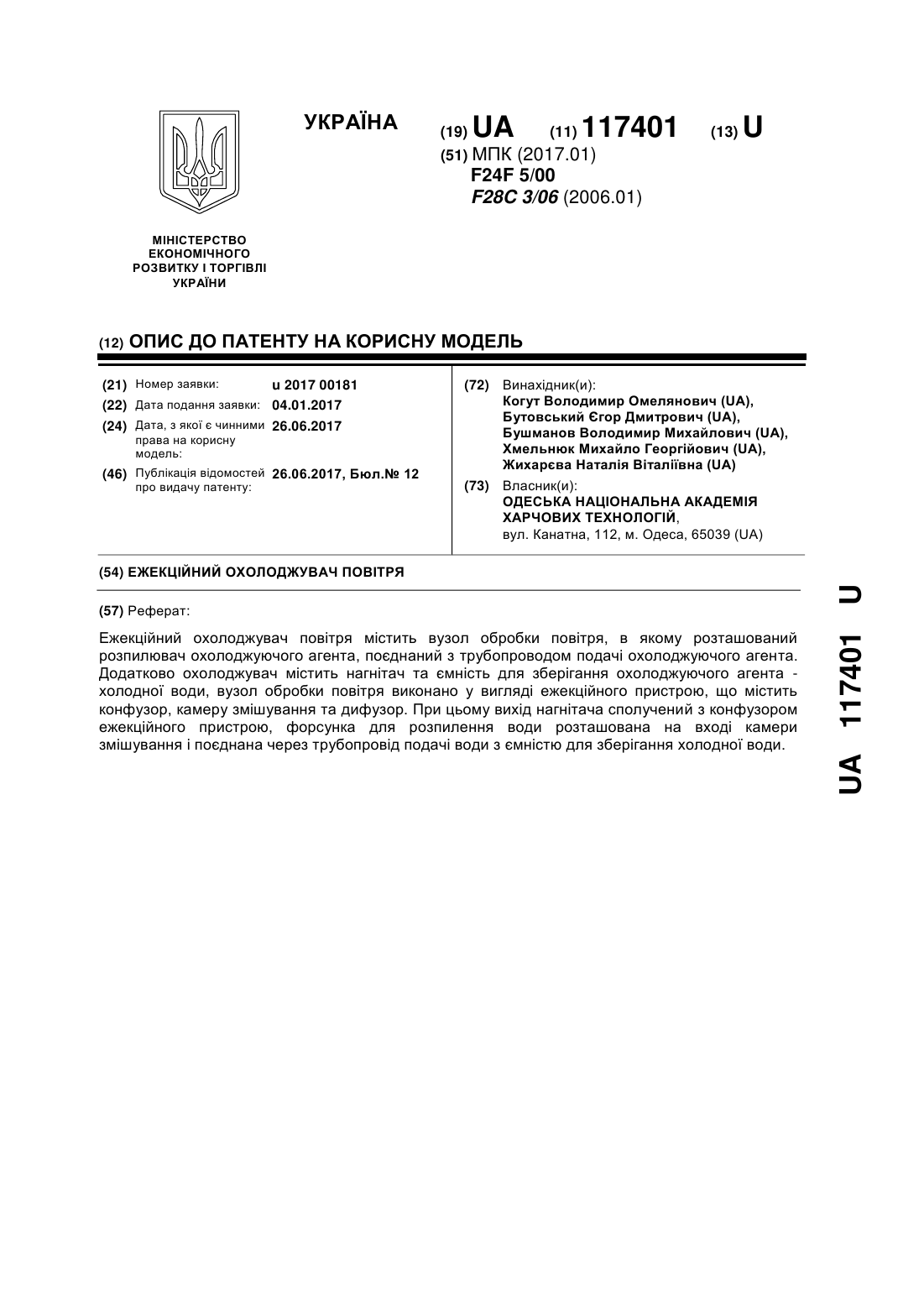

Номер патенту: 117401

Опубліковано: 26.06.2017

Автори: Хмельнюк Михайло Георгійович, Когут Володимир Омелянович, Бутовський Єгор Дмитрович, Жихарєва Наталія Віталіївна, Бушманов Володимир Михайлович

МПК: F24F 5/00, F28C 3/06

Мітки: повітря, охолоджувач, ежекційний

Формула / Реферат:

Ежекційний охолоджувач повітря, що містить вузол обробки повітря, в якому розташований розпилювач охолоджуючого агента, поєднаний з трубопроводом подачі охолоджуючого агента, який відрізняється тим, що додатково містить нагнітач та ємність для зберігання охолоджуючого агента - холодної води, вузол обробки повітря виконано у вигляді ежекційного пристрою, що містить конфузор, камеру змішування та дифузор, причому вихід нагнітача сполучений з...

Номер патенту: 107991

Опубліковано: 10.03.2015

Автори: Альохін Денис Ігоревич, Піддубний Володимир Антонович

МПК: C12C 13/00, B01B 1/00, C13B 25/00 ...

Мітки: пристрій, середовищ, технологій, дискретно-імпульсних, комбінованих, оброблення, режимах, рідинних

Формула / Реферат:

Пристрій для оброблення рідинних або комбінованих середовищ в режимах дискретно-імпульсних технологій, що складається з циліндричного апарата з сорочкою нагрівання і запобіжним клапаном, патрубків підведення і відведення оброблюваних середовищ, барботажної диспергувальної системи та трубопроводів підведення первинної пари, який відрізняється тим, що він доповнений комбінованим циркуляційним контуром вторинної пари і парорідинної суміші у...

Номер патенту: 107986

Опубліковано: 10.03.2015

Автор: Чагайда Андрій Олегович

МПК: F28C 3/06, C13B 25/02

Мітки: пристрій, рідинних, оброблення, технологій, дискретно-імпульсних, середовищ, комбінованих, режимах

Формула / Реферат:

Пристрій для оброблення рідинних або комбінованих середовищ в режимах дискретно-імпульсних технологій, що складається з циліндричного апарата з сорочкою нагрівання і запобіжним клапаном, патрубків підведення і відведення оброблюваних середовищ, барботажної диспергувальної системи та трубопроводів підведення первинної пари, який відрізняється тим, що доповнений двома послідовними контурами вторинної пари у складі трубопроводів, компресора,...

Номер патенту: 93868

Опубліковано: 27.10.2014

Автор: ГОЛОВАТИЙ ВОЛОДИМИР МИХАЙЛОВИЧ

МПК: F24H 1/10, F28C 3/06, F22B 1/18 ...

Мітки: відбору, згоряння, тепла, спосіб, продуктів, палива

Формула / Реферат:

Спосіб відбору тепла з продуктів згоряння палива, що виходять з газовідводу, з використанням контактного апарата прямої взаємодії продуктів згоряння палива з водою, який відрізняється тим, що продукти згоряння, які виходять з газовідводу, безпосередньо направляють в контактний апарат прямої взаємодії продуктів згоряння палива з водою.

Номер патенту: 104985

Опубліковано: 25.03.2014

Автори: Фіалко Наталія Михайлівна, Гнєдаш Георгій Олександрович, Пресіч Георгій Олександрович, Навродська Раїса Олександрівна

МПК: F23J 15/00, F22B 31/00, F23L 15/00 ...

Мітки: установка, теплоутилізаційна

Формула / Реферат:

Теплоутилізаційна установка, що містить розміщені у газоході теплоутилізатор і підігрівач сирової води, систему хімводоочищення, підключену до виходу підігрівача сирової води, розміщені у повітроводі контактний водоповітряний теплообмінник з піддоном та повітрогрійний теплообмінник, водяну систему з замкненим циркуляційним контуром, в якому включені послідовно за ходом води за теплоутилізатором контактний водоповітряний теплообмінник, насос...

Номер патенту: 86472

Опубліковано: 25.12.2013

Автори: Фіалко Наталія Михайлівна, Навродська Раїса Олександрівна, Гнєдаш Георгій Олександрович, Пресіч Георгій Олександрович

МПК: F28C 3/06

Мітки: установка, теплоутилізаційна

Формула / Реферат:

Теплоутилізаційна установка, що містить теплоутилізатор, розміщений у газоході, підігрівач сирової води, систему хімводоочищення, підключену до виходу підігрівача сирової води, розміщені у повітроводі контактний водоповітряний теплообмінник з піддоном та повітрогрійний теплообмінник, водяну систему з замкненим циркуляційним контуром, в якому включені послідовно за ходом води теплоутилізатор, контактний водоповітряний теплообмінник, насос і...

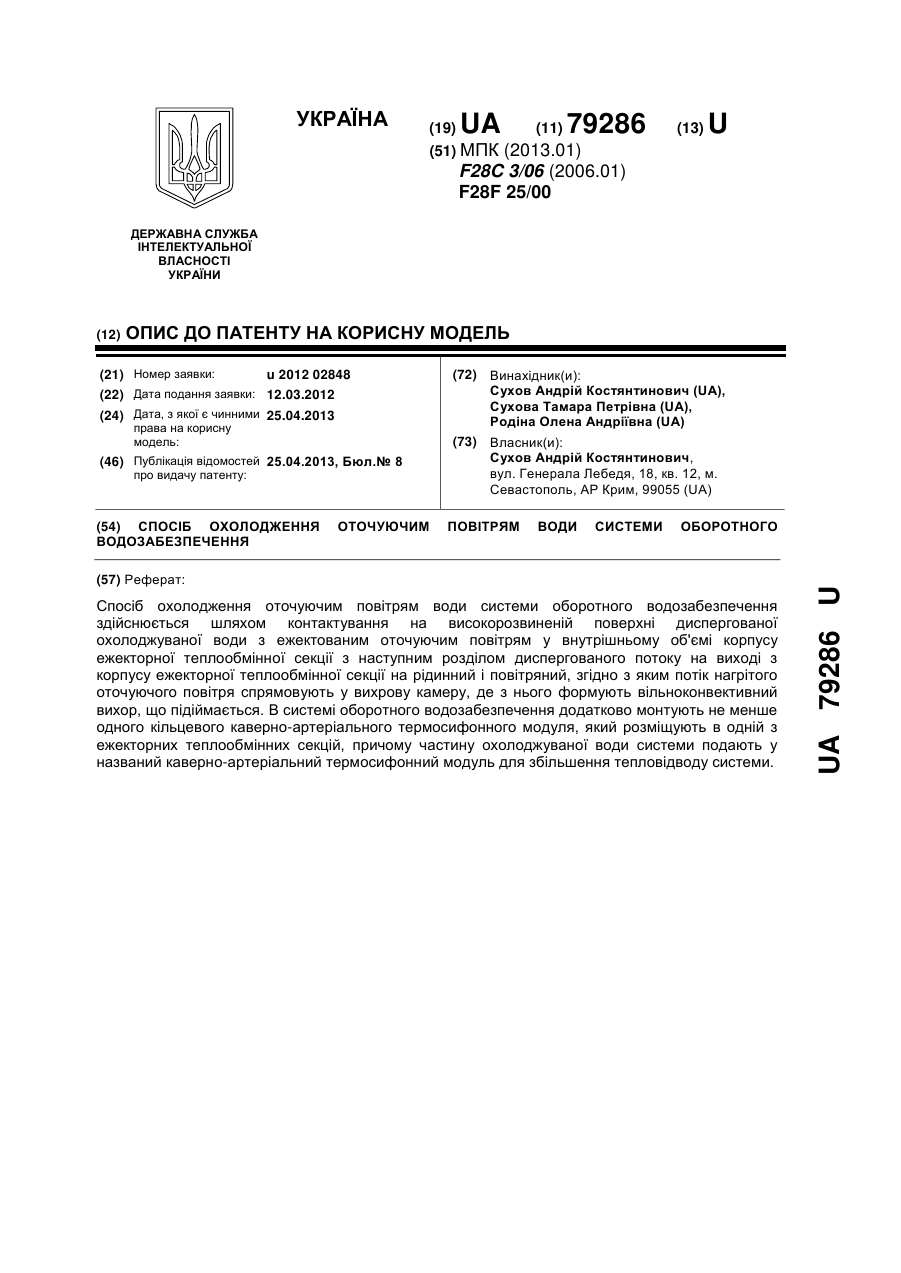

Номер патенту: 79286

Опубліковано: 25.04.2013

Автори: Сухова Тамара Петрівна, Родіна Олена Андріївна, Сухов Андрій Костянтинович

МПК: F28C 3/06, F28F 25/00

Мітки: спосіб, оборотного, системі, повітрям, води, оточуючим, водозабезпечення, охолодження

Формула / Реферат:

Спосіб охолодження оточуючим повітрям води системи оборотного водозабезпечення, зо здійснюється шляхом контактування на високорозвиненій поверхні диспергованої охолоджуваної води з ежектованим оточуючим повітрям у внутрішньому об'ємі корпусу ежекторної теплообмінної секції з наступним розділом диспергованого потоку на виході з корпусу ежекторної теплообмінної секції на рідинний і повітряний, згідно з яким потік нагрітого оточуючого повітря...

Номер патенту: 78507

Опубліковано: 25.03.2013

Автори: Рачинський Артур Юрійович, Голіяд Микола Никифорович, Безродний Михайло Костянтинович, Барабаш Петро Олексійович, Голубєв Олексій Борисович

МПК: F28C 3/06, F28D 15/00

Мітки: контактний, теплоутилізатор

Формула / Реферат:

1. Контактний теплоутилізатор, що містить корпус, патрубки для входу гарячих і виходу охолоджених газів, водозбірник, сепаратор, розпилювач, який відрізняється тим, що в корпусі розміщена проміжна перегородка, яка утворює з кришкою камеру гарячих газів, на проміжній перегородці по колу, яке охоплює патрубок для виходу охолоджених газів, закріплені циклонні елементи з завихрювачами, а вільні кінці циклонних елементів виведені нижче...

Номер патенту: 97023

Опубліковано: 26.12.2011

Автори: Гнатьо Петро Михайлович, Гнатьо Михайло Васильович, Гнатьо Володимир Михайлович, Лукасевич Степан Адамович

МПК: F28C 3/06, F24H 1/24

Мітки: двоконтурний, котел, газовий, подвійними, рідинними, конусний, сорочками

Формула / Реферат:

Газовий двоконтурний конусний котел з подвійними рідинними сорочками, що складається з основи, верхнього і нижнього теплообмінників з подвійними рідинними сорочками, кільцевого газового пальника, дефлектора відводу відпрацьованих газів, нижній теплообмінник встановлено на основі і виконано у вигляді ємності для нагріву рідини, яка складається з внутрішньої рідинної сорочки, утвореної двома конусними і круговими та кільцевою поверхнями і...

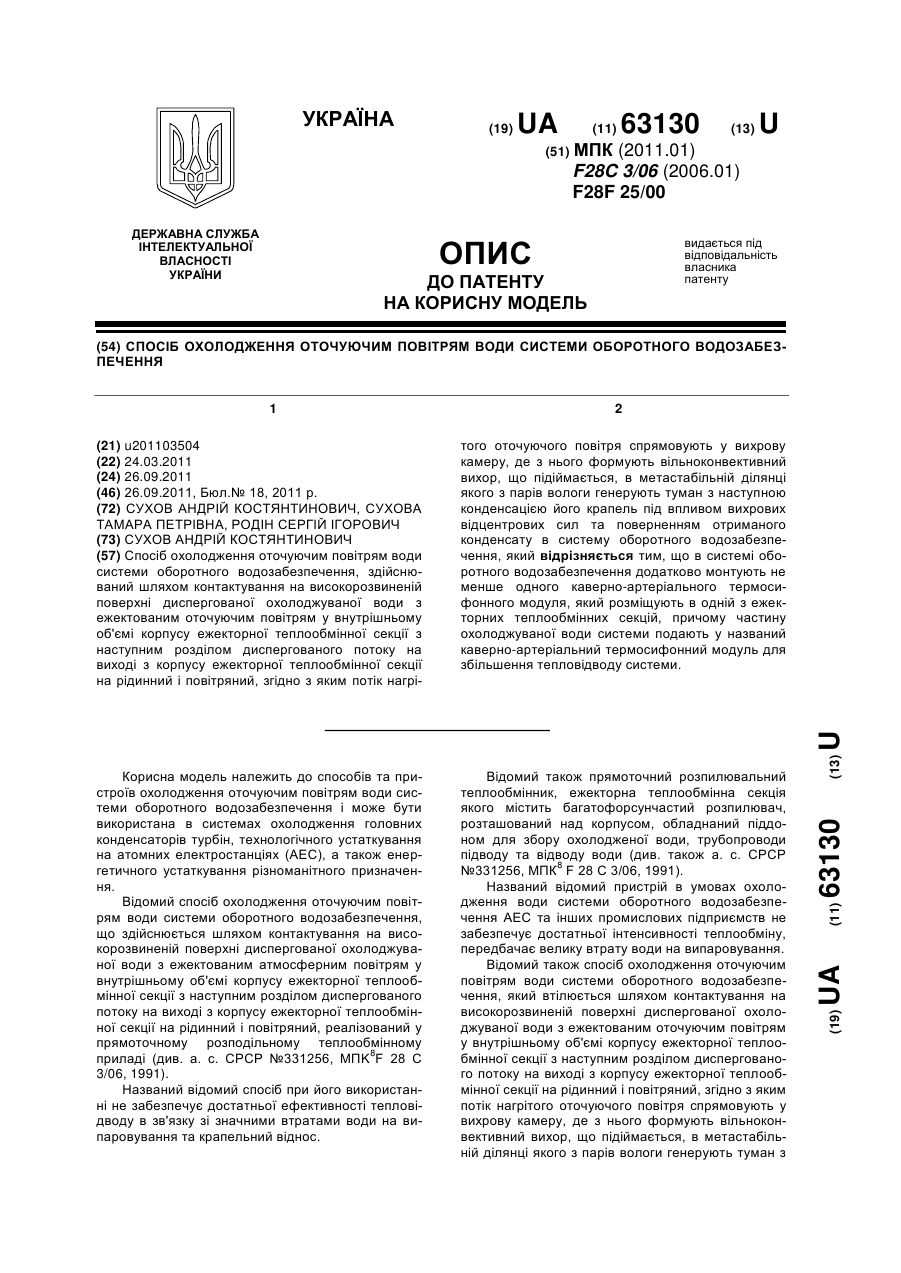

Номер патенту: 63130

Опубліковано: 26.09.2011

Автори: Сухова Тамара Петрівна, Сухов Андрій Костянтинович, Родін Сергій Ігорович

МПК: F28F 25/00, F28C 3/06

Мітки: водозабезпечення, системі, води, оточуючим, оборотного, повітрям, охолодження, спосіб

Формула / Реферат:

Спосіб охолодження оточуючим повітрям води системи оборотного водозабезпечення, здійснюваний шляхом контактування на високорозвиненій поверхні диспергованої охолоджуваної води з ежектованим оточуючим повітрям у внутрішньому об'ємі корпусу ежекторної теплообмінної секції з наступним розділом диспергованого потоку на виході з корпусу ежекторної теплообмінної секції на рідинний і повітряний, згідно з яким потік нагрітого оточуючого повітря...
