Електрогідравлічна дробарка

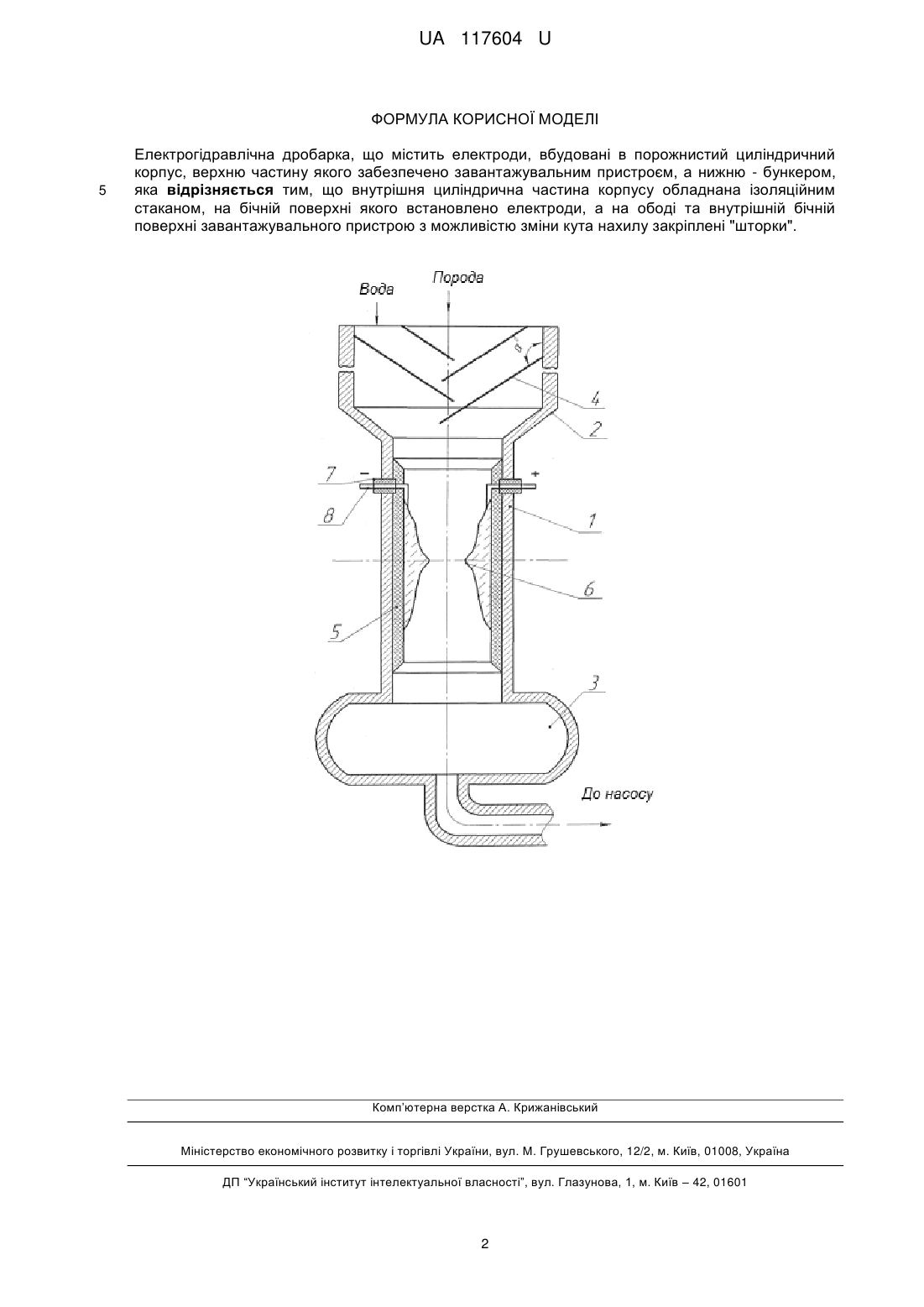

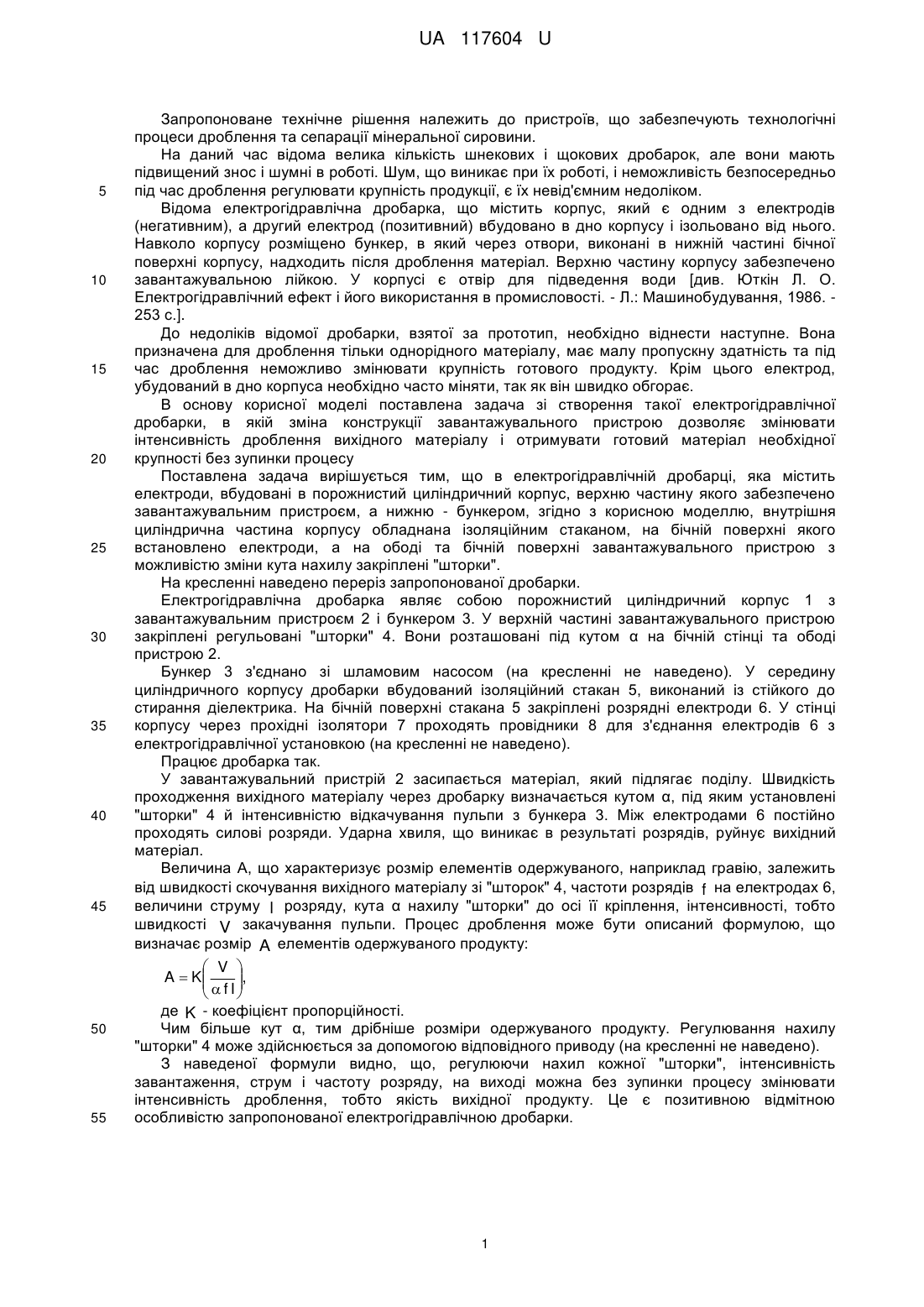

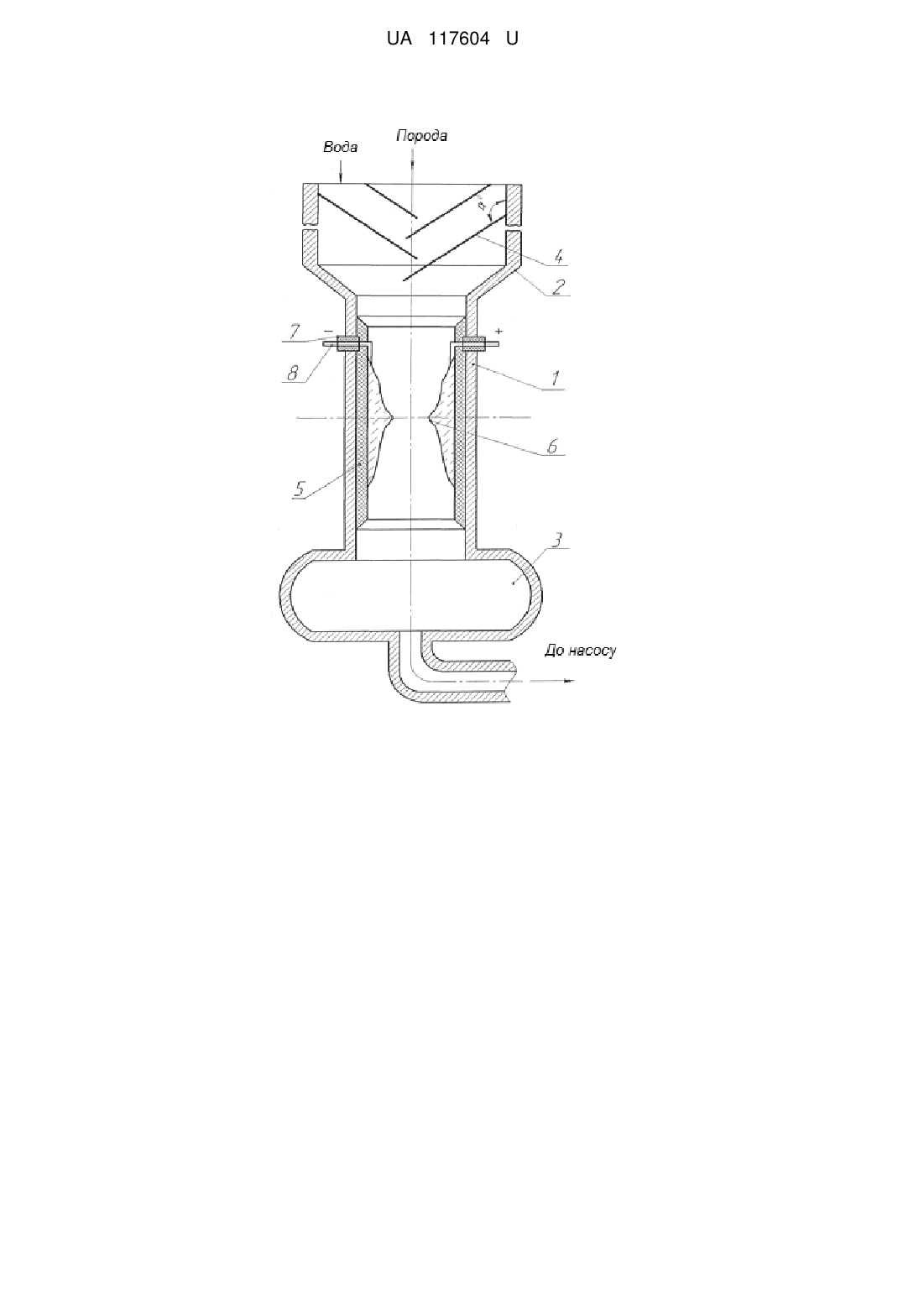

Реферат: Електрогідравлічна дробарка містить електроди, вбудовані в порожнистий циліндричний корпус, верхню частину якого забезпечено завантажувальним пристроєм, а нижню -бункером. Внутрішня циліндрична частина корпусу обладнана ізоляційним стаканом, на бічній поверхні якого встановлено електроди, а на ободі та внутрішній бічній поверхні завантажувального пристрою з можливістю зміни кута нахилу закріплені "шторки". UA 117604 U (54) ЕЛЕКТРОГІДРАВЛІЧНА ДРОБАРКА UA 117604 U UA 117604 U 5 10 15 20 25 30 35 40 45 50 55 Запропоноване технічне рішення належить до пристроїв, що забезпечують технологічні процеси дроблення та сепарації мінеральної сировини. На даний час відома велика кількість шнекових і щокових дробарок, але вони мають підвищений знос і шумні в роботі. Шум, що виникає при їх роботі, і неможливість безпосередньо під час дроблення регулювати крупність продукції, є їх невід'ємним недоліком. Відома електрогідравлічна дробарка, що містить корпус, який є одним з електродів (негативним), а другий електрод (позитивний) вбудовано в дно корпусу і ізольовано від нього. Навколо корпусу розміщено бункер, в який через отвори, виконані в нижній частині бічної поверхні корпусу, надходить після дроблення матеріал. Верхню частину корпусу забезпечено завантажувальною лійкою. У корпусі є отвір для підведення води [див. Юткін Л. О. Електрогідравлічний ефект і його використання в промисловості. - Л.: Машинобудування, 1986. 253 с.]. До недоліків відомої дробарки, взятої за прототип, необхідно віднести наступне. Вона призначена для дроблення тільки однорідного матеріалу, має малу пропускну здатність та під час дроблення неможливо змінювати крупність готового продукту. Крім цього електрод, убудований в дно корпуса необхідно часто міняти, так як він швидко обгорає. В основу корисної моделі поставлена задача зі створення такої електрогідравлічної дробарки, в якій зміна конструкції завантажувального пристрою дозволяє змінювати інтенсивність дроблення вихідного матеріалу і отримувати готовий матеріал необхідної крупності без зупинки процесу Поставлена задача вирішується тим, що в електрогідравлічній дробарці, яка містить електроди, вбудовані в порожнистий циліндричний корпус, верхню частину якого забезпечено завантажувальним пристроєм, а нижню - бункером, згідно з корисною моделлю, внутрішня циліндрична частина корпусу обладнана ізоляційним стаканом, на бічній поверхні якого встановлено електроди, а на ободі та бічній поверхні завантажувального пристрою з можливістю зміни кута нахилу закріплені "шторки". На кресленні наведено переріз запропонованої дробарки. Електрогідравлічна дробарка являє собою порожнистий циліндричний корпус 1 з завантажувальним пристроєм 2 і бункером 3. У верхній частині завантажувального пристрою закріплені регульовані "шторки" 4. Вони розташовані під кутом α на бічній стінці та ободі пристрою 2. Бункер 3 з'єднано зі шламовим насосом (на кресленні не наведено). У середину циліндричного корпусу дробарки вбудований ізоляційний стакан 5, виконаний із стійкого до стирання діелектрика. На бічній поверхні стакана 5 закріплені розрядні електроди 6. У стінці корпусу через прохідні ізолятори 7 проходять провідники 8 для з'єднання електродів 6 з електрогідравлічної установкою (на кресленні не наведено). Працює дробарка так. У завантажувальний пристрій 2 засипається матеріал, який підлягає поділу. Швидкість проходження вихідного матеріалу через дробарку визначається кутом α, під яким установлені "шторки" 4 й інтенсивністю відкачування пульпи з бункера 3. Між електродами 6 постійно проходять силові розряди. Ударна хвиля, що виникає в результаті розрядів, руйнує вихідний матеріал. Величина А, що характеризує розмір елементів одержуваного, наприклад гравію, залежить від швидкості скочування вихідного матеріалу зі "шторок" 4, частоти розрядів f на електродах 6, величини струму I розряду, кута α нахилу "шторки" до осі її кріплення, інтенсивності, тобто швидкості V закачування пульпи. Процес дроблення може бути описаний формулою, що визначає розмір A елементів одержуваного продукту:  V  A  K   f I ,    де K - коефіцієнт пропорційності. Чим більше кут α, тим дрібніше розміри одержуваного продукту. Регулювання нахилу "шторки" 4 може здійснюється за допомогою відповідного приводу (на кресленні не наведено). З наведеної формули видно, що, регулюючи нахил кожної "шторки", інтенсивність завантаження, струм і частоту розряду, на виході можна без зупинки процесу змінювати інтенсивність дроблення, тобто якість вихідної продукту. Це є позитивною відмітною особливістю запропонованої електрогідравлічною дробарки. 1 UA 117604 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Електрогідравлічна дробарка, що містить електроди, вбудовані в порожнистий циліндричний корпус, верхню частину якого забезпечено завантажувальним пристроєм, а нижню - бункером, яка відрізняється тим, що внутрішня циліндрична частина корпусу обладнана ізоляційним стаканом, на бічній поверхні якого встановлено електроди, а на ободі та внутрішній бічній поверхні завантажувального пристрою з можливістю зміни кута нахилу закріплені "шторки". Комп’ютерна верстка А. Крижанівський Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
