Селективна дробарка

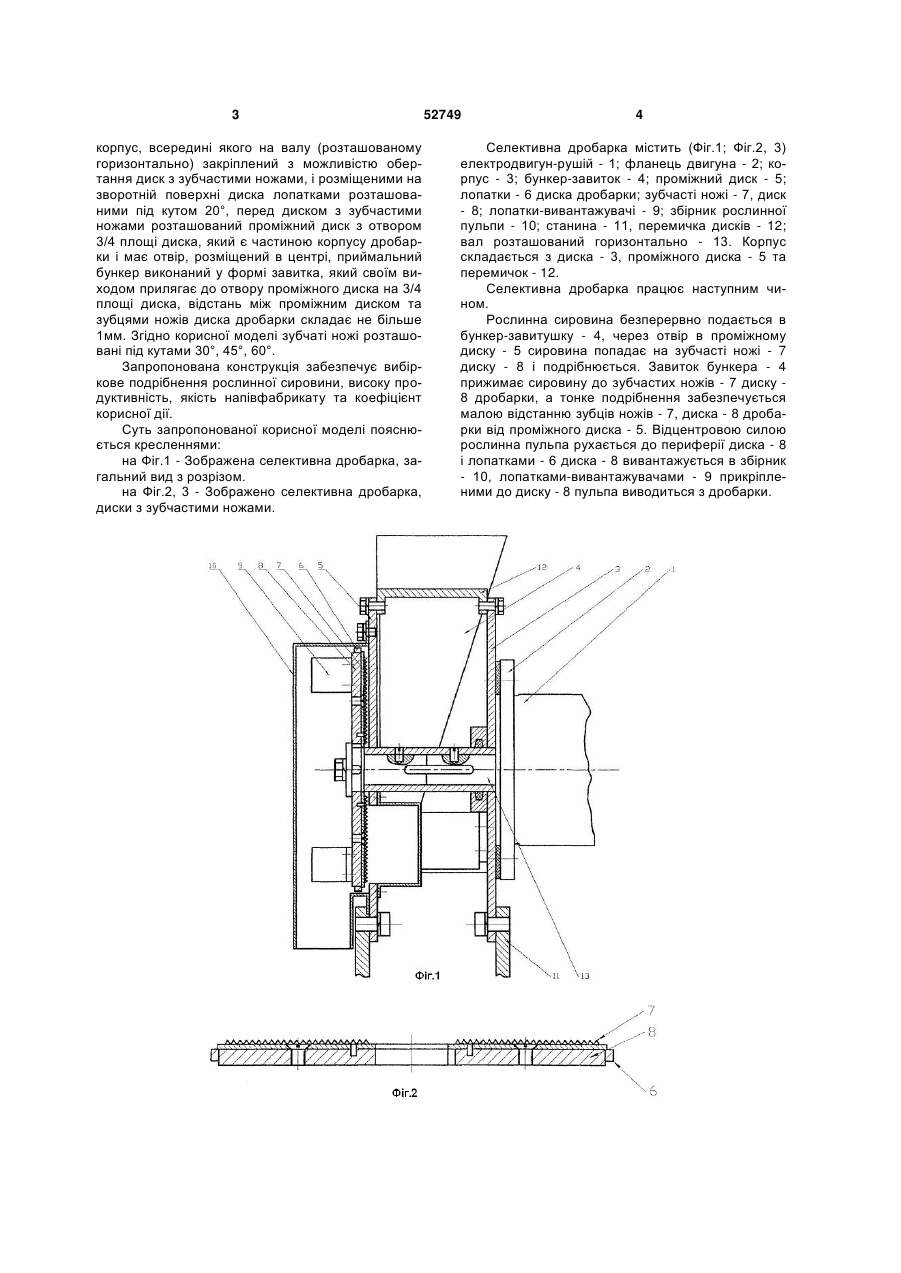

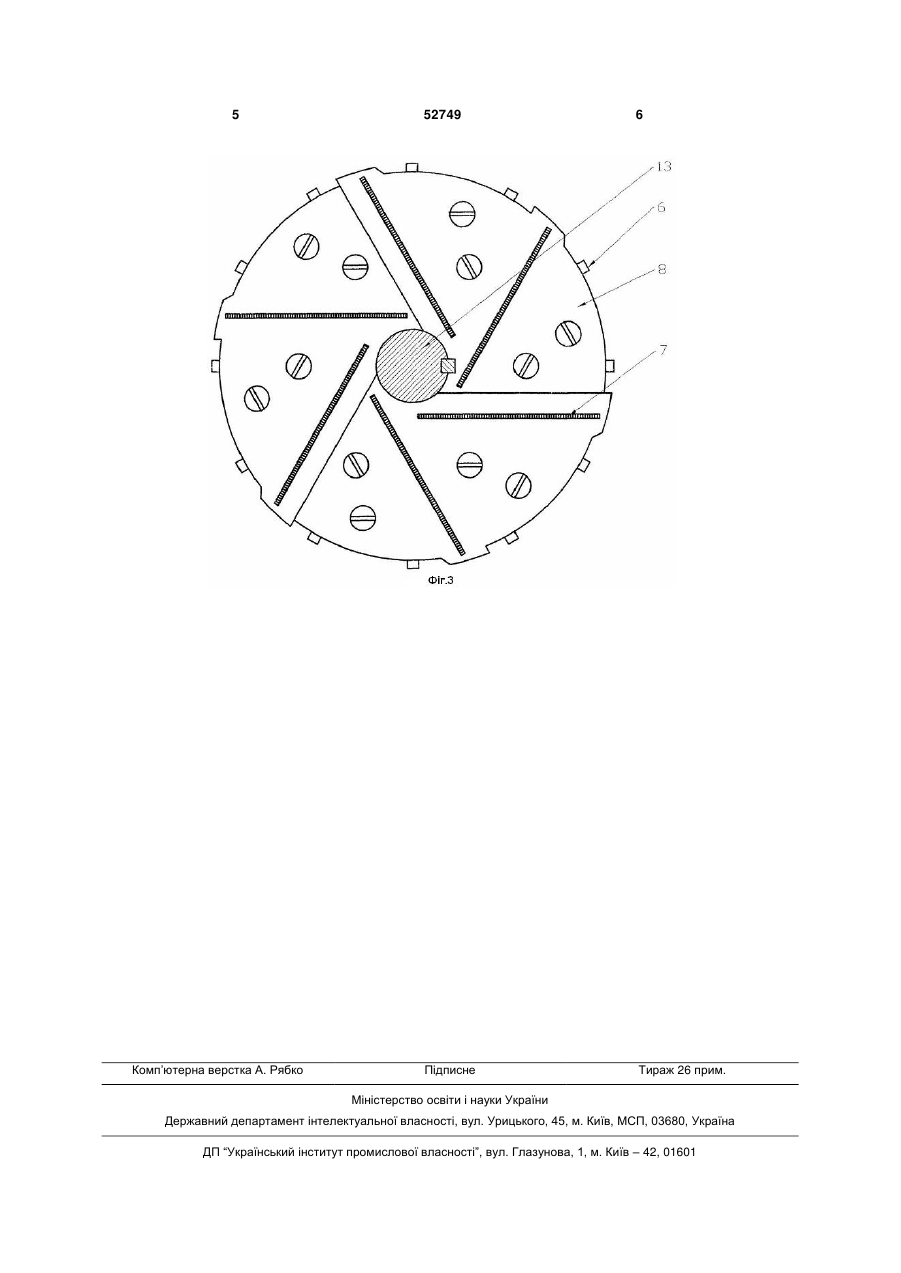

Селективна дробарка, що містить приймальний бункер, корпус, всередині якого на валу, розташованому горизонтально, закріплений з можливістю обертання диск з зубчастими ножами і 3 корпус, всередині якого на валу (розташованому горизонтально) закріплений з можливістю обертання диск з зубчастими ножами, і розміщеними на зворотній поверхні диска лопатками розташованими під кутом 20°, перед диском з зубчастими ножами розташований проміжний диск з отвором 3/4 площі диска, який є частиною корпусу дробарки і має отвір, розміщений в центрі, приймальний бункер виконаний у формі завитка, який своїм виходом прилягає до отвору проміжного диска на 3/4 площі диска, відстань між проміжним диском та зубцями ножів диска дробарки складає не більше 1мм. Згідно корисної моделі зубчаті ножі розташовані під кутами 30°, 45°, 60°. Запропонована конструкція забезпечує вибіркове подрібнення рослинної сировини, високу продуктивність, якість напівфабрикату та коефіцієнт корисної дії. Суть запропонованої корисної моделі пояснюється кресленнями: на Фіг.1 - Зображена селективна дробарка, загальний вид з розрізом. на Фіг.2, 3 - Зображено селективна дробарка, диски з зубчастими ножами. 52749 4 Селективна дробарка містить (Фіг.1; Фіг.2, 3) електродвигун-рушій - 1; фланець двигуна - 2; корпус - 3; бункер-завиток - 4; проміжний диск - 5; лопатки - 6 диска дробарки; зубчасті ножі - 7, диск - 8; лопатки-вивантажувачі - 9; збірник рослинної пульпи - 10; станина - 11, перемичка дисків - 12; вал розташований горизонтально - 13. Корпус складається з диска - 3, проміжного диска - 5 та перемичок - 12. Селективна дробарка працює наступним чином. Рослинна сировина безперервно подається в бункер-завитушку - 4, через отвір в проміжному диску - 5 сировина попадає на зубчасті ножі - 7 диску - 8 і подрібнюється. Завиток бункера - 4 прижимає сировину до зубчастих ножів - 7 диску 8 дробарки, а тонке подрібнення забезпечується малою відстанню зубців ножів - 7, диска - 8 дробарки від проміжного диска - 5. Відцентровою силою рослинна пульпа рухається до периферії диска - 8 і лопатками - 6 диска - 8 вивантажується в збірник - 10, лопатками-вивантажувачами - 9 прикріпленими до диску - 8 пульпа виводиться з дробарки. 5 Комп’ютерна верстка А. Рябко 52749 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
