Дробарка
Номер патенту: 27216
Опубліковано: 25.10.2007
Автори: Буртак Володимир Володимирович, Коруняк Петро Степанович, Похильченко Володимир Анатолійович, Ванкевич Петро Іванович
Формула / Реферат
Дробарка, що містить корпус, ротор, у якого била з'єднані з валом пружними елементами, зміщеними від осі вала ротором на ексцентриситет “е”, завантажувальний бункер, сито і вивантажувальний патрубок, яка відрізняється тим, що била мають довгасту серпоподібну форму із зубчастою зовнішньою поверхнею і з'єднані з ротором пружними елементами у вигляді плоских пружин.
Текст

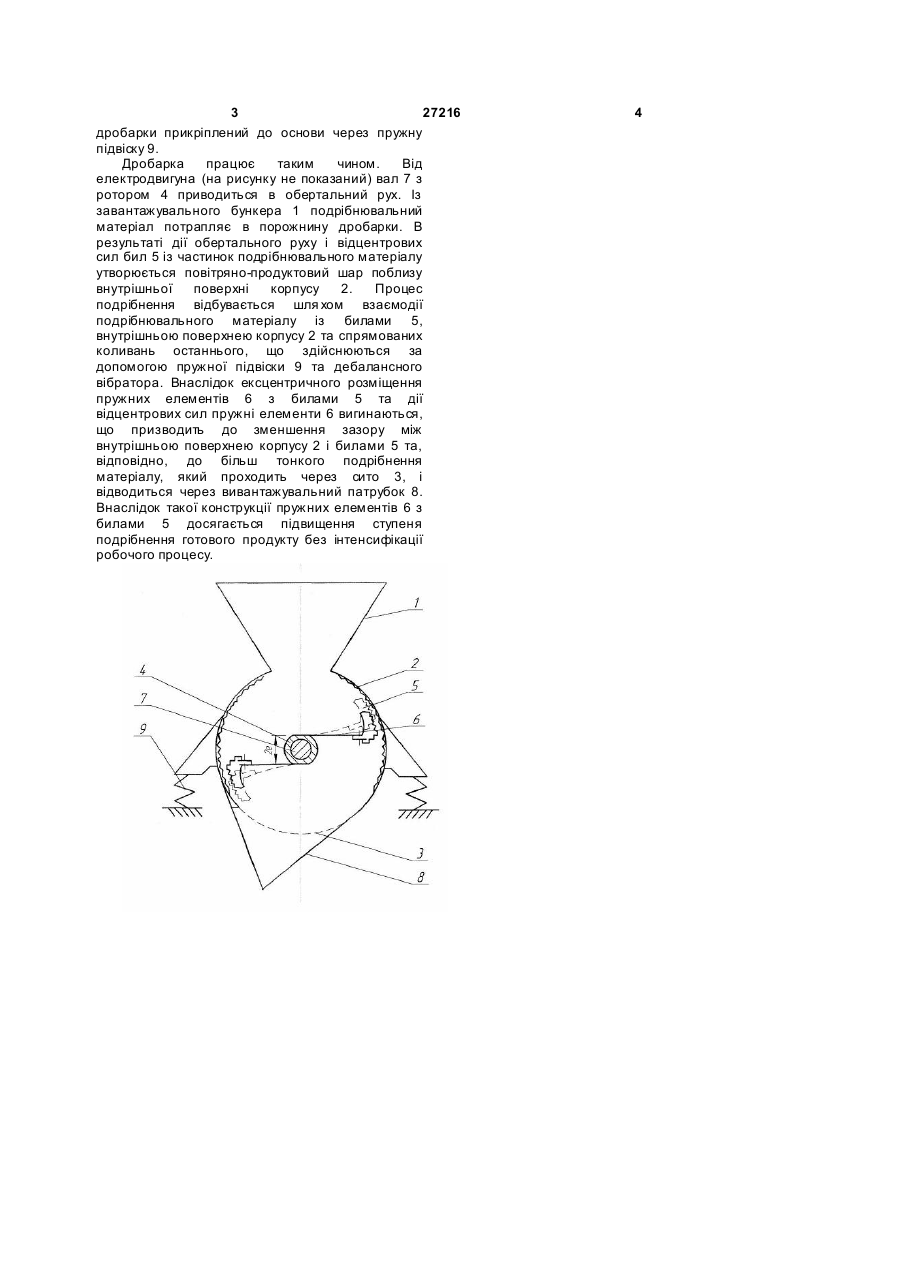

Дробарка, що містить корпус, ротор, у якого била з'єднані з валом пружними елементами, зміщеними від осі вала ротором на ексцентриситет “е”, завантажувальний бункер, сито і вивантажувальний патрубок, яка відрізняється тим, що била мають довгасту серпоподібну форму із зубчастою зовнішньою поверхнею і з'єднані з ротором пружними елементами у вигляді плоских пружин. (19) (21) u200705621 (22) 22.05.2007 (24) 25.10.2007 (72) БУРТАК ВОЛОДИМИР ВОЛОДИМИРОВИЧ, UA, КОРУНЯК ПЕТРО СТЕПАНОВИЧ, UA, ВАНКЕВИЧ ПЕТРО ІВАНОВИЧ, U A, ПОХИЛЬЧЕНКО ВОЛОДИМИР АН АТОЛІЙОВИЧ, UA (73) ЛЬВІВСЬКИЙ ДЕРЖАВНИЙ АГРАРНИЙ УНІВЕРСИТЕТ, UA 3 27216 дробарки прикріплений до основи через пружну підвіску 9. Дробарка працює таким чином. Від електродвигуна (на рисунку не показаний) вал 7 з ротором 4 приводиться в обертальний рух. Із завантажувального бункера 1 подрібнювальний матеріал потрапляє в порожнину дробарки. В результаті дії обертального руху і відцентрових сил бил 5 із частинок подрібнювального матеріалу утворюється повітряно-продуктовий шар поблизу внутрішньої поверхні корпусу 2. Процес подрібнення відбувається шля хом взаємодії подрібнювального матеріалу із билами 5, внутрішньою поверхнею корпусу 2 та спрямованих коливань останнього, що здійснюються за допомогою пружної підвіски 9 та дебалансного вібратора. Внаслідок ексцентричного розміщення пружних елементів 6 з билами 5 та дії відцентрових сил пружні елементи 6 вигинаються, що призводить до зменшення зазору між внутрішньою поверхнею корпусу 2 і билами 5 та, відповідно, до більш тонкого подрібнення матеріалу, який проходить через сито 3, і відводиться через вивантажувальний патрубок 8. Внаслідок такої конструкції пружних елементів 6 з билами 5 досягається підвищення ступеня подрібнення готового продукту без інтенсифікації робочого процесу. 4
ДивитисяДодаткова інформація
Назва патенту англійськоюCrusher
Автори англійськоюBurtak Volodymyr Volodymyrovych, Koruniak Petro Stepanovych, Vankevych Petro Ivanovych, Pokhylchenko Volodymyr Anatoliiovych
Назва патенту російськоюДробилка
Автори російськоюБуртак Владимир Владимирович, Коруняк Петр Степанович, Ванкевич Петр Иванович, Похильченко Владимир Анатольевич
МПК / Мітки
МПК: B02C 13/00
Мітки: дробарка
