Твердосплавна кругла пилка для поздовжнього розпилювання деревини

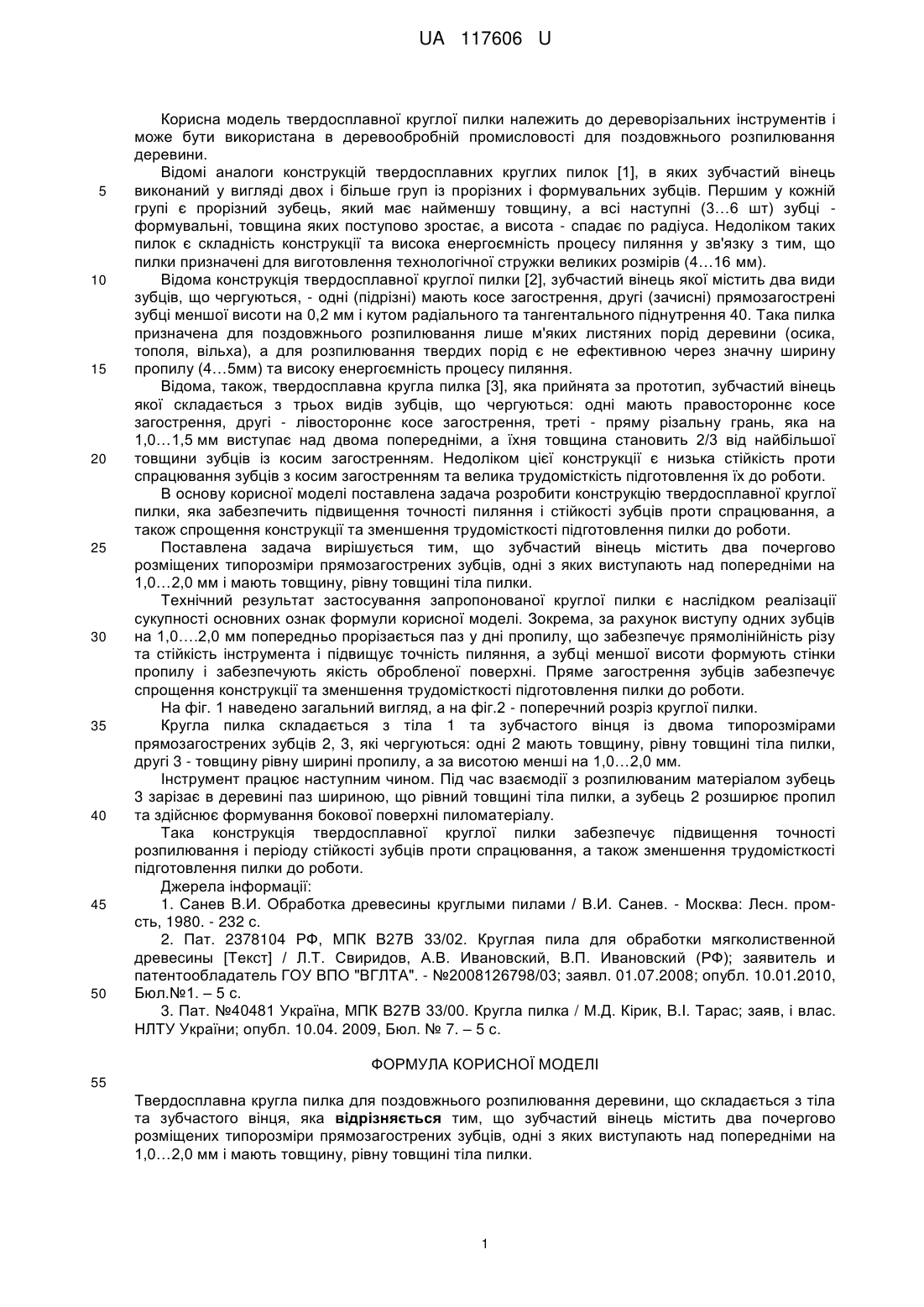

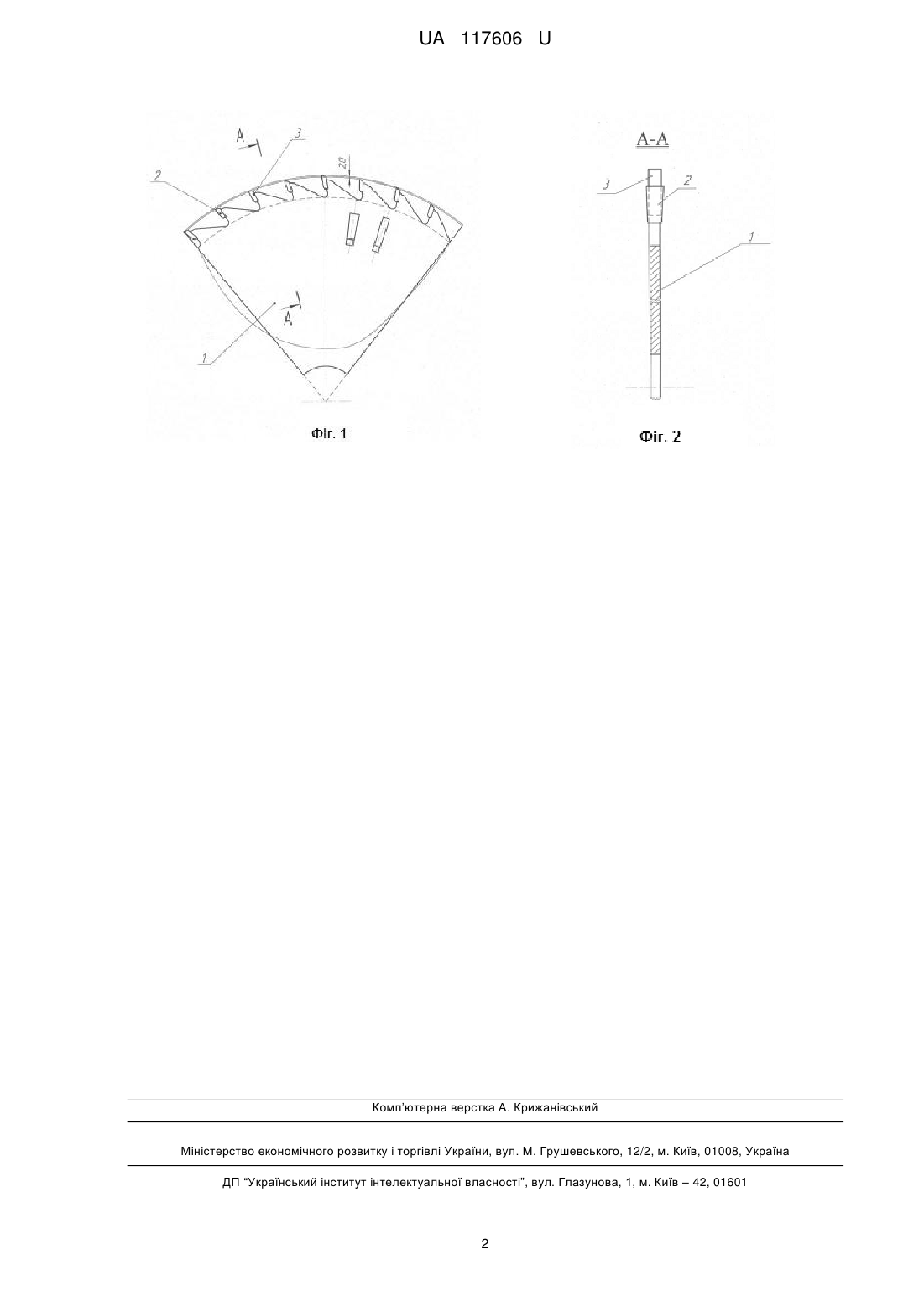

Реферат: Твердосплавна кругла пилка для поздовжнього розпилювання деревини складається з тіла та зубчастого вінця. Зубчастий вінець містить два почергово розміщених типорозміри прямозагострених зубців, одні з яких виступають над попередніми на 1,0…2,0 мм і мають товщину, рівну товщині тіла пилки. UA 117606 U (12) UA 117606 U UA 117606 U 5 10 15 20 25 30 35 40 45 50 Корисна модель твердосплавної круглої пилки належить до дереворізальних інструментів і може бути використана в деревообробній промисловості для поздовжнього розпилювання деревини. Відомі аналоги конструкцій твердосплавних круглих пилок [1], в яких зубчастий вінець виконаний у вигляді двох і більше груп із прорізних і формувальних зубців. Першим у кожній групі є прорізний зубець, який має найменшу товщину, а всі наступні (3…6 шт) зубці формувальні, товщина яких поступово зростає, а висота - спадає по радіуса. Недоліком таких пилок є складність конструкції та висока енергоємність процесу пиляння у зв'язку з тим, що пилки призначені для виготовлення технологічної стружки великих розмірів (4…16 мм). Відома конструкція твердосплавної круглої пилки [2], зубчастий вінець якої містить два види зубців, що чергуються, - одні (підрізні) мають косе загострення, другі (зачисні) прямозагострені зубці меншої висоти на 0,2 мм і кутом радіального та тангентального піднутрення 40. Така пилка призначена для поздовжнього розпилювання лише м'яких листяних порід деревини (осика, тополя, вільха), а для розпилювання твердих порід є не ефективною через значну ширину пропилу (4…5мм) та високу енергоємність процесу пиляння. Відома, також, твердосплавна кругла пилка [3], яка прийнята за прототип, зубчастий вінець якої складається з трьох видів зубців, що чергуються: одні мають правостороннє косе загострення, другі - лівостороннє косе загострення, треті - пряму різальну грань, яка на 1,0…1,5 мм виступає над двома попередніми, а їхня товщина становить 2/3 від найбільшої товщини зубців із косим загостренням. Недоліком цієї конструкції є низька стійкість проти спрацювання зубців з косим загостренням та велика трудомісткість підготовлення їх до роботи. В основу корисної моделі поставлена задача розробити конструкцію твердосплавної круглої пилки, яка забезпечить підвищення точності пиляння і стійкості зубців проти спрацювання, а також спрощення конструкції та зменшення трудомісткості підготовлення пилки до роботи. Поставлена задача вирішується тим, що зубчастий вінець містить два почергово розміщених типорозміри прямозагострених зубців, одні з яких виступають над попередніми на 1,0…2,0 мм і мають товщину, рівну товщині тіла пилки. Технічний результат застосування запропонованої круглої пилки є наслідком реалізації сукупності основних ознак формули корисної моделі. Зокрема, за рахунок виступу одних зубців на 1,0….2,0 мм попередньо прорізається паз у дні пропилу, що забезпечує прямолінійність різу та стійкість інструмента і підвищує точність пиляння, а зубці меншої висоти формують стінки пропилу і забезпечують якість обробленої поверхні. Пряме загострення зубців забезпечує спрощення конструкції та зменшення трудомісткості підготовлення пилки до роботи. На фіг. 1 наведено загальний вигляд, а на фіг.2 - поперечний розріз круглої пилки. Кругла пилка складається з тіла 1 та зубчастого вінця із двома типорозмірами прямозагострених зубців 2, 3, які чергуються: одні 2 мають товщину, рівну товщині тіла пилки, другі 3 - товщину рівну ширині пропилу, а за висотою менші на 1,0…2,0 мм. Інструмент працює наступним чином. Під час взаємодії з розпилюваним матеріалом зубець 3 зарізає в деревині паз шириною, що рівний товщині тіла пилки, а зубець 2 розширює пропил та здійснює формування бокової поверхні пиломатеріалу. Така конструкція твердосплавної круглої пилки забезпечує підвищення точності розпилювання і періоду стійкості зубців проти спрацювання, а також зменшення трудомісткості підготовлення пилки до роботи. Джерела інформації: 1. Санев В.И. Обработка древесины круглыми пилами / В.И. Санев. - Москва: Лесн. промсть, 1980. - 232 с. 2. Пат. 2378104 РФ, МПК В27В 33/02. Круглая пила для обработки мягколиственной древесины [Текст] / Л.Т. Свиридов, А.В. Ивановский, В.П. Ивановский (РФ); заявитель и патентообладатель ГОУ ВПО "ВГЛТА". - №2008126798/03; заявл. 01.07.2008; опубл. 10.01.2010, Бюл.№1. – 5 с. 3. Пат. №40481 Україна, МПК В27В 33/00. Кругла пилка / М.Д. Кірик, B.I. Тарас; заяв, і влас. НЛТУ України; опубл. 10.04. 2009, Бюл. № 7. – 5 с. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Твердосплавна кругла пилка для поздовжнього розпилювання деревини, що складається з тіла та зубчастого вінця, яка відрізняється тим, що зубчастий вінець містить два почергово розміщених типорозміри прямозагострених зубців, одні з яких виступають над попередніми на 1,0…2,0 мм і мають товщину, рівну товщині тіла пилки. 1 UA 117606 U Комп’ютерна верстка А. Крижанівський Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
