Твердосплавна кругла пилка з проміжним зубцем

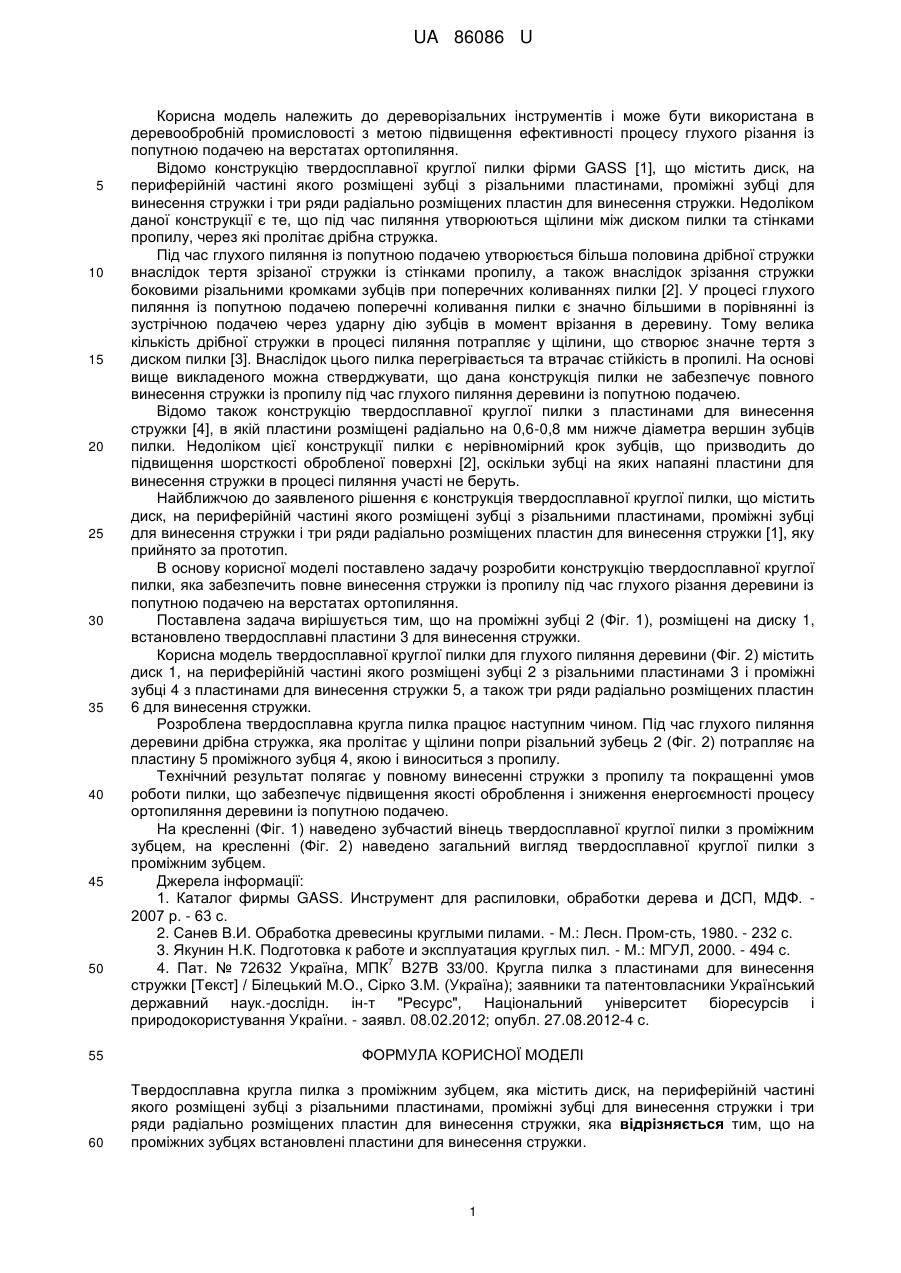

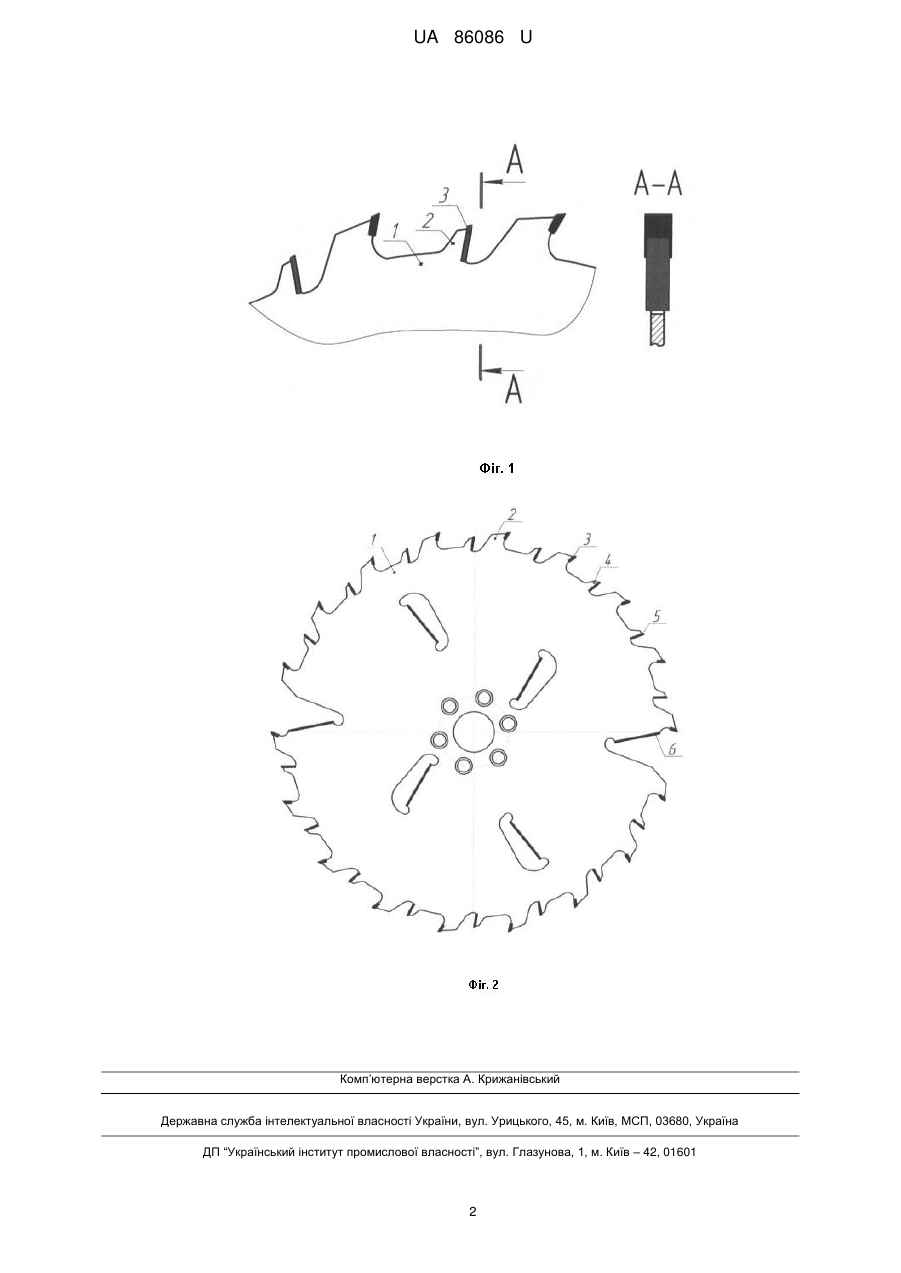

Реферат: Твердосплавна кругла пилка з проміжним зубцем містить диск, на периферійній частині якого розміщені зубці з різальними пластинами, проміжні зубці для винесення стружки і три ряди радіально розміщених пластин для винесення стружки. На проміжних зубцях встановлені пластини для винесення стружки. UA 86086 U (12) UA 86086 U UA 86086 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до дереворізальних інструментів і може бути використана в деревообробній промисловості з метою підвищення ефективності процесу глухого різання із попутною подачею на верстатах ортопиляння. Відомо конструкцію твердосплавної круглої пилки фірми GASS [1], що містить диск, на периферійній частині якого розміщені зубці з різальними пластинами, проміжні зубці для винесення стружки і три ряди радіально розміщених пластин для винесення стружки. Недоліком даної конструкції є те, що під час пиляння утворюються щілини між диском пилки та стінками пропилу, через які пролітає дрібна стружка. Під час глухого пиляння із попутною подачею утворюється більша половина дрібної стружки внаслідок тертя зрізаної стружки із стінками пропилу, а також внаслідок зрізання стружки боковими різальними кромками зубців при поперечних коливаннях пилки [2]. У процесі глухого пиляння із попутною подачею поперечні коливання пилки є значно більшими в порівнянні із зустрічною подачею через ударну дію зубців в момент врізання в деревину. Тому велика кількість дрібної стружки в процесі пиляння потрапляє у щілини, що створює значне тертя з диском пилки [3]. Внаслідок цього пилка перегрівається та втрачає стійкість в пропилі. На основі вище викладеного можна стверджувати, що дана конструкція пилки не забезпечує повного винесення стружки із пропилу під час глухого пиляння деревини із попутною подачею. Відомо також конструкцію твердосплавної круглої пилки з пластинами для винесення стружки [4], в якій пластини розміщені радіально на 0,6-0,8 мм нижче діаметра вершин зубців пилки. Недоліком цієї конструкції пилки є нерівномірний крок зубців, що призводить до підвищення шорсткості обробленої поверхні [2], оскільки зубці на яких напаяні пластини для винесення стружки в процесі пиляння участі не беруть. Найближчою до заявленого рішення є конструкція твердосплавної круглої пилки, що містить диск, на периферійній частині якого розміщені зубці з різальними пластинами, проміжні зубці для винесення стружки і три ряди радіально розміщених пластин для винесення стружки [1], яку прийнято за прототип. В основу корисної моделі поставлено задачу розробити конструкцію твердосплавної круглої пилки, яка забезпечить повне винесення стружки із пропилу під час глухого різання деревини із попутною подачею на верстатах ортопиляння. Поставлена задача вирішується тим, що на проміжні зубці 2 (Фіг. 1), розміщені на диску 1, встановлено твердосплавні пластини 3 для винесення стружки. Корисна модель твердосплавної круглої пилки для глухого пиляння деревини (Фіг. 2) містить диск 1, на периферійній частині якого розміщені зубці 2 з різальними пластинами 3 і проміжні зубці 4 з пластинами для винесення стружки 5, а також три ряди радіально розміщених пластин 6 для винесення стружки. Розроблена твердосплавна кругла пилка працює наступним чином. Під час глухого пиляння деревини дрібна стружка, яка пролітає у щілини попри різальний зубець 2 (Фіг. 2) потрапляє на пластину 5 проміжного зубця 4, якою і виноситься з пропилу. Технічний результат полягає у повному винесенні стружки з пропилу та покращенні умов роботи пилки, що забезпечує підвищення якості оброблення і зниження енергоємності процесу ортопиляння деревини із попутною подачею. На кресленні (Фіг. 1) наведено зубчастий вінець твердосплавної круглої пилки з проміжним зубцем, на кресленні (Фіг. 2) наведено загальний вигляд твердосплавної круглої пилки з проміжним зубцем. Джерела інформації: 1. Каталог фирмы GASS. Инструмент для распиловки, обработки дерева и ДСП, МДФ. 2007 р. - 63 с. 2. Санев В.И. Обработка древесины круглыми пилами. - М.: Лесн. Пром-сть, 1980. - 232 с. 3. Якунин Н.К. Подготовка к работе и эксплуатация круглых пил. - М.: МГУЛ, 2000. - 494 с. 7 4. Пат. № 72632 Україна, МПК В27В 33/00. Кругла пилка з пластинами для винесення стружки [Текст] / Білецький М.О., Сірко З.М. (Україна); заявники та патентовласники Український державний наук.-дослідн. ін-т "Ресурс", Національний університет біоресурсів і природокористування України. - заявл. 08.02.2012; опубл. 27.08.2012-4 с. 55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 Твердосплавна кругла пилка з проміжним зубцем, яка містить диск, на периферійній частині якого розміщені зубці з різальними пластинами, проміжні зубці для винесення стружки і три ряди радіально розміщених пластин для винесення стружки, яка відрізняється тим, що на проміжних зубцях встановлені пластини для винесення стружки. 1 UA 86086 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
