Інерційний конвеєр
Номер патенту: 117769
Опубліковано: 10.07.2017
Автори: Серілко Леонід Степанович, Рогатинський Роман Михайлович, Серілко Дмитро Леонідович
Формула / Реферат

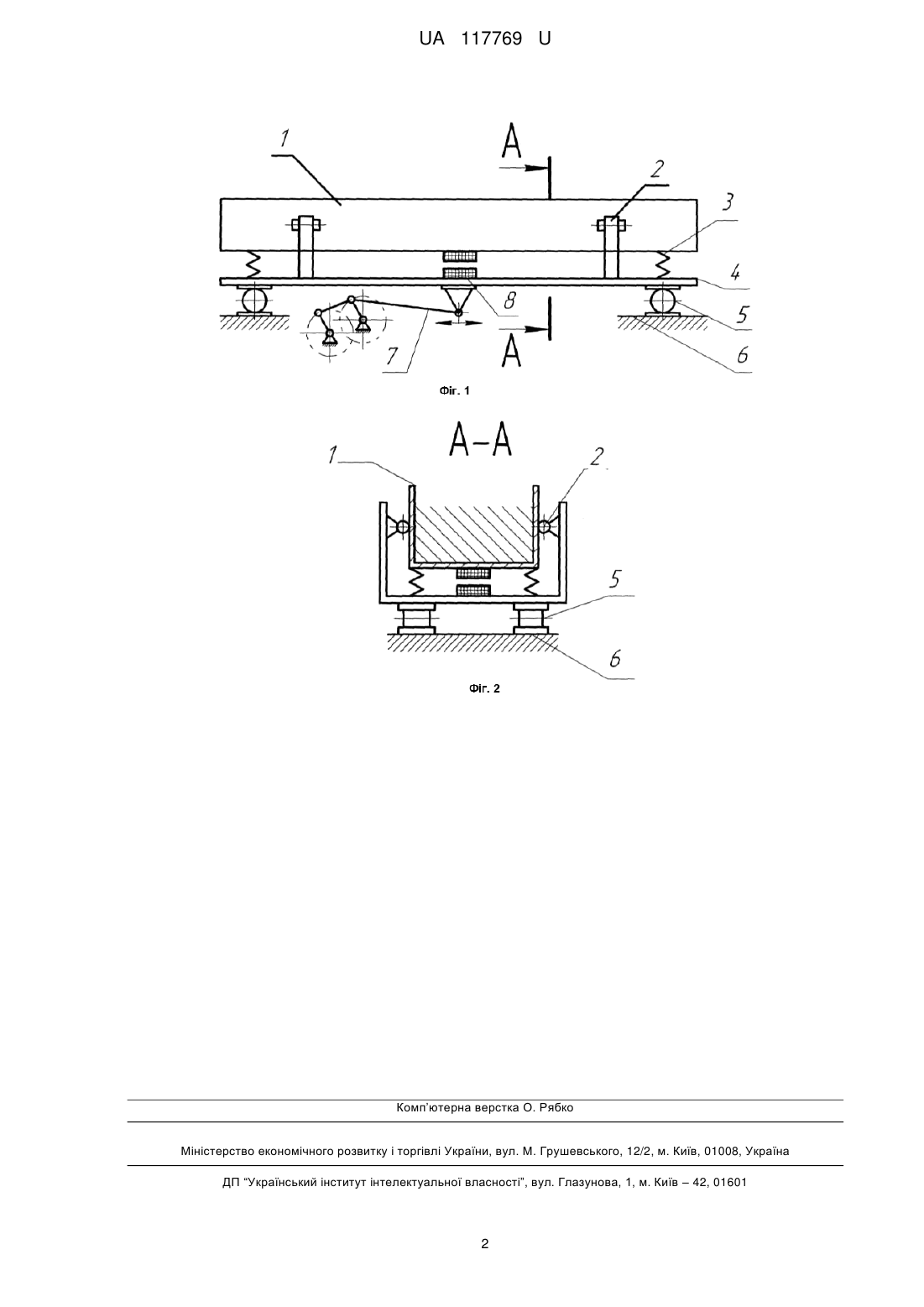

Інерційний конвеєр, що складається із жолоба, встановленого з можливістю здійснювати зворотно-поступальний рух по нерухомій основі, і привода зворотно-поступального руху, який відрізняється тим, що між жолобом і основою встановлена рама, до якої за допомогою пружних елементів прикріплений жолоб, і між ними встановлений електромагніт, що забезпечує рух не тільки в горизонтальній, але і у вертикальній площині.
Текст

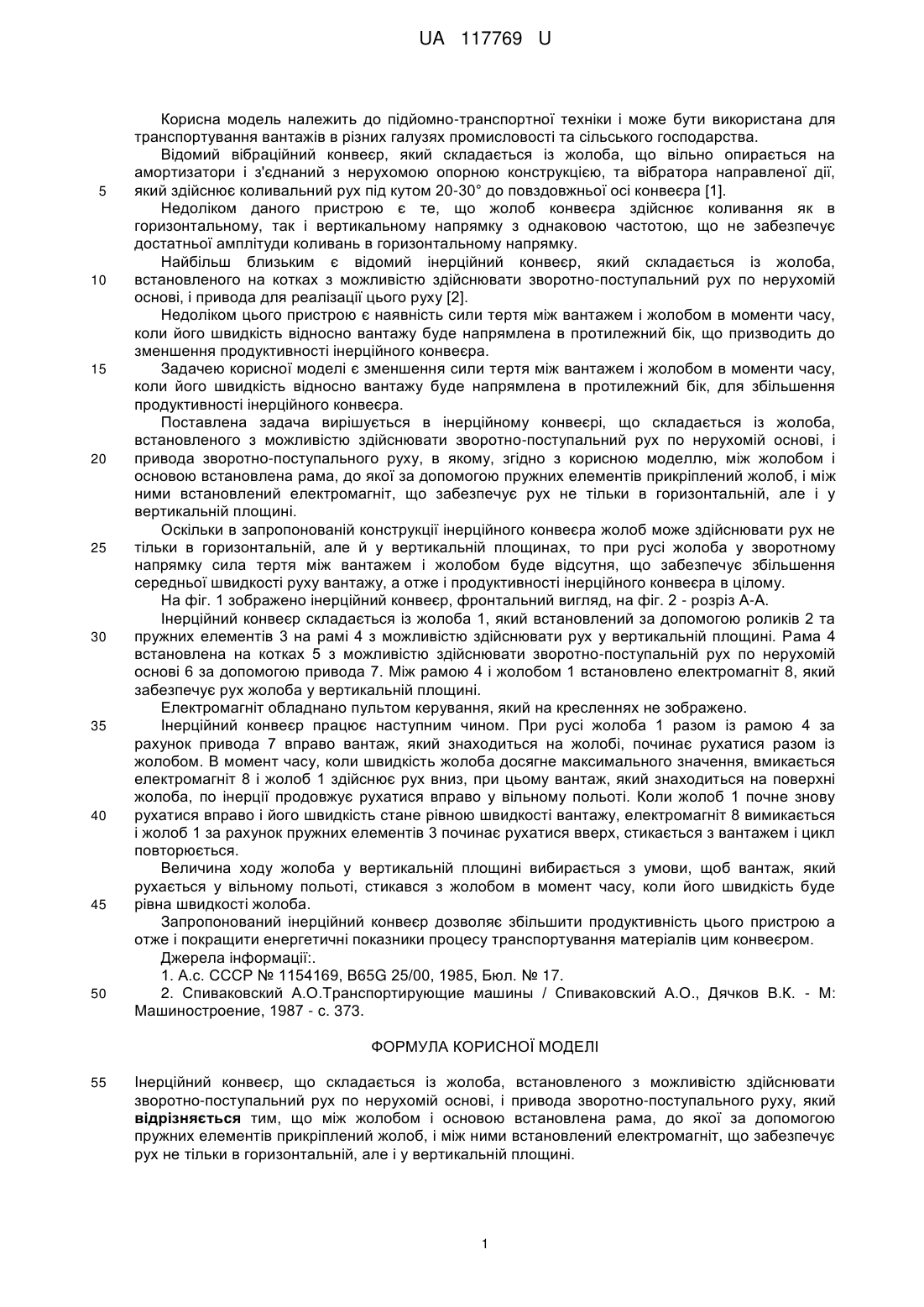

Реферат: Інерційний конвеєр складається із жолоба, встановленого з можливістю здійснювати зворотнопоступальний рух по нерухомій основі, і привода зворотно-поступального руху. При цьому між жолобом і основою встановлена рама, до якої за допомогою пружних елементів прикріплений жолоб, і між ними встановлений електромагніт, що забезпечує рух не тільки в горизонтальній, але і у вертикальній площині. UA 117769 U (54) ІНЕРЦІЙНИЙ КОНВЕЄР UA 117769 U UA 117769 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до підйомно-транспортної техніки і може бути використана для транспортування вантажів в різних галузях промисловості та сільського господарства. Відомий вібраційний конвеєр, який складається із жолоба, що вільно опирається на амортизатори і з'єднаний з нерухомою опорною конструкцією, та вібратора направленої дії, який здійснює коливальний рух під кутом 20-30° до повздовжньої осі конвеєра [1]. Недоліком даного пристрою є те, що жолоб конвеєра здійснює коливання як в горизонтальному, так і вертикальному напрямку з однаковою частотою, що не забезпечує достатньої амплітуди коливань в горизонтальному напрямку. Найбільш близьким є відомий інерційний конвеєр, який складається із жолоба, встановленого на котках з можливістю здійснювати зворотно-поступальний рух по нерухомій основі, і привода для реалізації цього руху [2]. Недоліком цього пристрою є наявність сили тертя між вантажем і жолобом в моменти часу, коли його швидкість відносно вантажу буде напрямлена в протилежний бік, що призводить до зменшення продуктивності інерційного конвеєра. Задачею корисної моделі є зменшення сили тертя між вантажем і жолобом в моменти часу, коли його швидкість відносно вантажу буде напрямлена в протилежний бік, для збільшення продуктивності інерційного конвеєра. Поставлена задача вирішується в інерційному конвеєрі, що складається із жолоба, встановленого з можливістю здійснювати зворотно-поступальний рух по нерухомій основі, і привода зворотно-поступального руху, в якому, згідно з корисною моделлю, між жолобом і основою встановлена рама, до якої за допомогою пружних елементів прикріплений жолоб, і між ними встановлений електромагніт, що забезпечує рух не тільки в горизонтальній, але і у вертикальній площині. Оскільки в запропонованій конструкції інерційного конвеєра жолоб може здійснювати рух не тільки в горизонтальній, але й у вертикальній площинах, то при русі жолоба у зворотному напрямку сила тертя між вантажем і жолобом буде відсутня, що забезпечує збільшення середньої швидкості руху вантажу, а отже і продуктивності інерційного конвеєра в цілому. На фіг. 1 зображено інерційний конвеєр, фронтальний вигляд, на фіг. 2 - розріз А-А. Інерційний конвеєр складається із жолоба 1, який встановлений за допомогою роликів 2 та пружних елементів 3 на рамі 4 з можливістю здійснювати рух у вертикальній площині. Рама 4 встановлена на котках 5 з можливістю здійснювати зворотно-поступальній рух по нерухомій основі 6 за допомогою привода 7. Між рамою 4 і жолобом 1 встановлено електромагніт 8, який забезпечує рух жолоба у вертикальній площині. Електромагніт обладнано пультом керування, який на кресленнях не зображено. Інерційний конвеєр працює наступним чином. При русі жолоба 1 разом із рамою 4 за рахунок привода 7 вправо вантаж, який знаходиться на жолобі, починає рухатися разом із жолобом. В момент часу, коли швидкість жолоба досягне максимального значення, вмикається електромагніт 8 і жолоб 1 здійснює рух вниз, при цьому вантаж, який знаходиться на поверхні жолоба, по інерції продовжує рухатися вправо у вільному польоті. Коли жолоб 1 почне знову рухатися вправо і його швидкість стане рівною швидкості вантажу, електромагніт 8 вимикається і жолоб 1 за рахунок пружних елементів 3 починає рухатися вверх, стикається з вантажем і цикл повторюється. Величина ходу жолоба у вертикальній площині вибирається з умови, щоб вантаж, який рухається у вільному польоті, стикався з жолобом в момент часу, коли його швидкість буде рівна швидкості жолоба. Запропонований інерційний конвеєр дозволяє збільшити продуктивність цього пристрою а отже і покращити енергетичні показники процесу транспортування матеріалів цим конвеєром. Джерела інформації:. 1. А.с. СССР № 1154169, В65G 25/00, 1985, Бюл. № 17. 2. Спиваковский А.О.Транспортирующие машины / Спиваковский А.О., Дячков В.К. - М: Машиностроение, 1987 - с. 373. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Інерційний конвеєр, що складається із жолоба, встановленого з можливістю здійснювати зворотно-поступальний рух по нерухомій основі, і привода зворотно-поступального руху, який відрізняється тим, що між жолобом і основою встановлена рама, до якої за допомогою пружних елементів прикріплений жолоб, і між ними встановлений електромагніт, що забезпечує рух не тільки в горизонтальній, але і у вертикальній площині. 1 UA 117769 U Комп’ютерна верстка О. Рябко Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
ДивитисяДодаткова інформація
МПК / Мітки
МПК: B65G 25/00
Мітки: інерційний, конвеєр
