Спосіб контрольованої затяжки різьбових з’єднань

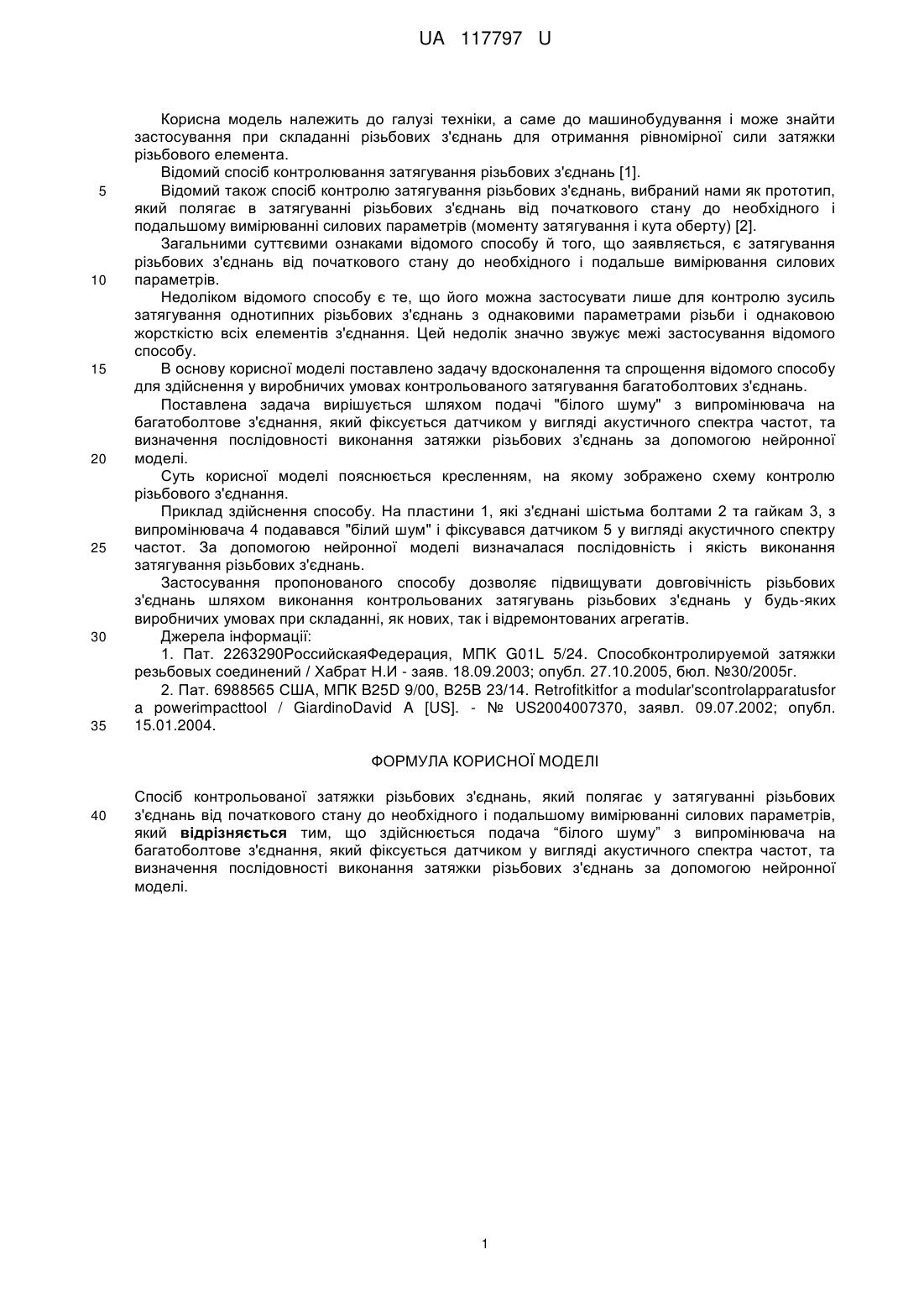

Реферат: UA 117797 U UA 117797 U 5 10 15 20 25 30 35 Корисна модель належить до галузі техніки, а саме до машинобудування і може знайти застосування при складанні різьбових з'єднань для отримання рівномірної сили затяжки різьбового елемента. Відомий спосіб контролювання затягування різьбових з'єднань [1]. Відомий також спосіб контролю затягування різьбових з'єднань, вибраний нами як прототип, який полягає в затягуванні різьбових з'єднань від початкового стану до необхідного і подальшому вимірюванні силових параметрів (моменту затягування і кута оберту) [2]. Загальними суттєвими ознаками відомого способу й того, що заявляється, є затягування різьбових з'єднань від початкового стану до необхідного і подальше вимірювання силових параметрів. Недоліком відомого способу є те, що його можна застосувати лише для контролю зусиль затягування однотипних різьбових з'єднань з однаковими параметрами різьби і однаковою жорсткістю всіх елементів з'єднання. Цей недолік значно звужує межі застосування відомого способу. В основу корисної моделі поставлено задачу вдосконалення та спрощення відомого способу для здійснення у виробничих умовах контрольованого затягування багатоболтових з'єднань. Поставлена задача вирішується шляхом подачі "білого шуму" з випромінювача на багатоболтове з'єднання, який фіксується датчиком у вигляді акустичного спектра частот, та визначення послідовності виконання затяжки різьбових з'єднань за допомогою нейронної моделі. Суть корисної моделі пояснюється кресленням, на якому зображено схему контролю різьбового з'єднання. Приклад здійснення способу. На пластини 1, які з'єднані шістьма болтами 2 та гайкам 3, з випромінювача 4 подавався "білий шум" і фіксувався датчиком 5 у вигляді акустичного спектру частот. За допомогою нейронної моделі визначалася послідовність і якість виконання затягування різьбових з'єднань. Застосування пропонованого способу дозволяє підвищувати довговічність різьбових з'єднань шляхом виконання контрольованих затягувань різьбових з'єднань у будь-яких виробничих умовах при складанні, як нових, так і відремонтованих агрегатів. Джерела інформації: 1. Пат. 2263290РоссийскаяФедерация, MПK G01L 5/24. Способконтролируемой затяжки резьбовых соединений / Хабрат Н.И - заяв. 18.09.2003; опубл. 27.10.2005, бюл. №30/2005г. 2. Пат. 6988565 США, МПК B25D 9/00, В25В 23/14. Retrofitkitfor a modular'scontrolapparatusfor a powerimpacttool / GiardinoDavid A [US]. - № US2004007370, заявл. 09.07.2002; опубл. 15.01.2004. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Спосіб контрольованої затяжки різьбових з'єднань, який полягає у затягуванні різьбових з'єднань від початкового стану до необхідного і подальшому вимірюванні силових параметрів, який відрізняється тим, що здійснюється подача “білого шуму” з випромінювача на багатоболтове з'єднання, який фіксується датчиком у вигляді акустичного спектра частот, та визначення послідовності виконання затяжки різьбових з'єднань за допомогою нейронної моделі. 1 UA 117797 U Комп’ютерна верстка Г. Паяльніков Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
