B25B 21/02 — з пристосуваннями для повідомлення удару робочої частини викрутки або гайковий патрону

Номер патенту: 108799

Опубліковано: 10.06.2015

Автори: Корж Микола Олексійович, Поляков Олександр Михайлович, Пахалюк Володимир Іванович, Пашков Євген Валентинович, Калінін Михайло Іванович

МПК: A61B 17/88, B25B 21/02

Мітки: шурупів, віброекстрактор, різьбових, транспедикулярних, фрагментів

Формула / Реферат:

1. Віброекстрактор для різьбових фрагментів транспедикулярних шурупів, що містить рукоятку із стержнем для передачі крутного моменту, чашкову голівку з отворами в донній частині під торцеві шпонки, зачіпні елементи у вигляді змінних вкладишів у формі сегментів з торцевими шпонками і гвинтоподібними виступами на внутрішніх конічних поверхнях, а також канавку і прорізи під фіксатор вкладишів у вигляді фігурної кільцевої пружини, який...

Номер патенту: 93136

Опубліковано: 25.09.2014

Автори: Червінський Антон Євгенович, Рабер Лев Матвійович

МПК: B25B 21/02

Мітки: спосіб, різьбових, з'єднань, затягування

Формула / Реферат:

Спосіб затягування різьбових з'єднань, що включає розбивку болтів на групи по нормованому зусиллю натягу з максимальним розкидом в групі 25 %, відбір з кожної групи двох вибірок, у першу з яких входять болти найменших, у другу - найбільших діаметрів і довжин, після чого болти першої вибірки затягують до руйнування, а другої до переведення в пружно-пластичну область роботи, обчислюють коефіцієнт запасу міцності як відношення мінімального...

Номер патенту: 74296

Опубліковано: 25.10.2012

Автори: Гринишин Тарас Васильович, Кулинич Іван Якович, Кулинич Андрій Іванович

МПК: B25B 21/02

Мітки: коліс, багатошпиндельний, автомобілів, гайкокрут, гайок

Формула / Реферат:

Багатошпиндельний гайкокрут для гайок коліс автомобілів, що містить візок з двома котками і опорою, кронштейн з ручкою для пересування візка, гвинт з маховичком, встановленим у візку без можливості осьового переміщення і з'єднаним з гайкою, що розташована у стійці основи механізму, на якій встановлений електромотор, з'єднаний з маховиком через шків і клинопасову передачу, який відрізняється тим, що електромотор з'єднаний зі шківом через вал...

Номер патенту: 74205

Опубліковано: 25.10.2012

Автори: Хорошайло Вадим Вікторович, Красовський Сергій Савелович

МПК: B25B 21/02

Мітки: гайковерт, імпульсно-фрикційний

Формула / Реферат:

Імпульсно-фрикційний гайковерт, який вміщує в собі корпус з розміщеним в ньому приводом, кінематично пов'язаним з маховиком, шпиндель з гайковою голівкою, фрикційні елементи, виконані у вигляді вставок, розмішених в радіальних пазах, який відрізняється тим, що у імпульсно-фрикційному гайковерті використовується ударник з кулачками, розміщений на ходовій різьбі маховика, при цьому кулачки ударника завдають удар по кулачках маховика, що...

Номер патенту: 47210

Опубліковано: 25.01.2010

Автори: Красовський Сергій Савелович, Хорошайло Вадим Вікторович

МПК: B25B 21/02

Мітки: гайковерт, імпульсно-фрикційний

Формула / Реферат:

Імпульсно-фрикційний гайковерт, який вміщує в собі корпус з розміщеним в ньому приводом, кінематично пов'язаним з маховиком, шпиндель з гайковою головкою, конічну муфту зчеплення з фрикційними елементами, виконаними у вигляді вставок, розміщених в радіальних пазах, який відрізняється тим, що привід гайковерта є електричним, маховик виконано складовим, рухома частина якого підпружинена відносно нерухомої з можливістю осьового переміщення...

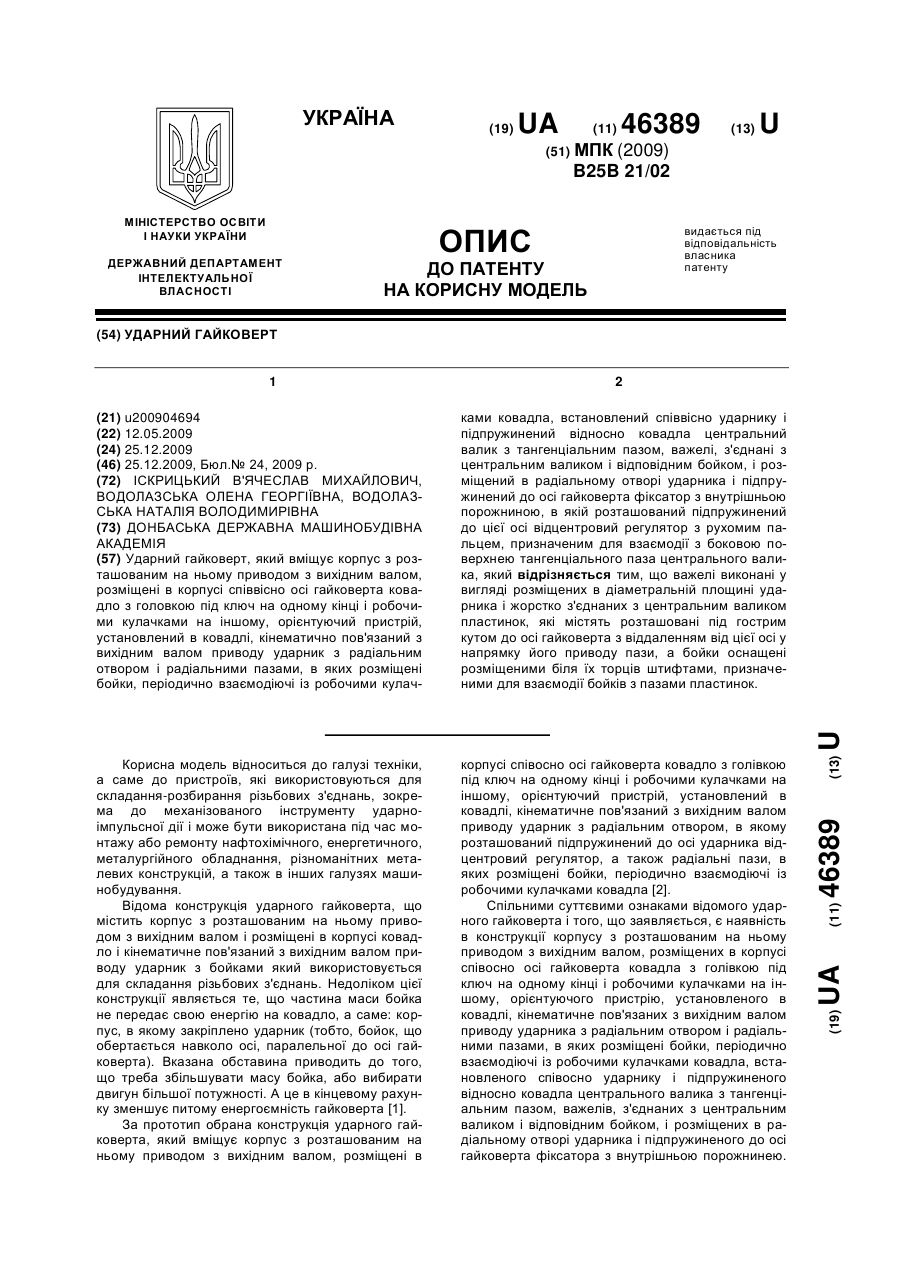

Номер патенту: 46389

Опубліковано: 25.12.2009

Автори: Іскрицький Вячеслав Михайлович, Водолазська Наталія Володимирівна, Водолазська Олена Георгіївна

МПК: B25B 21/02

Мітки: гайковерт, ударний

Формула / Реферат:

Ударний гайковерт, який вміщує корпус з розташованим на ньому приводом з вихідним валом, розміщені в корпусі співвісно осі гайковерта ковадло з головкою під ключ на одному кінці і робочими кулачками на іншому, орієнтуючий пристрій, установлений в ковадлі, кінематично пов'язаний з вихідним валом приводу ударник з радіальним отвором і радіальними пазами, в яких розміщені бойки, періодично взаємодіючі із робочими кулачками ковадла, встановлений...

Номер патенту: 58794

Опубліковано: 15.08.2003

Автори: Борисенко Андрій Володимирович, Красовський Сергій Савелійович

МПК: B25B 21/02

Мітки: перфоратор, фрикційний

Формула / Реферат:

Фрикційний перфоратор, що містить корпус, розміщені в ньому пневмодвигун, зв'язаний з маховиком, шпиндель з гайковою головкою, конічну муфту зчеплення з фрикційними елементами, виконаними у вигляді вставок і розміщеними у радіальних пазах шпинделя, фрикційні елементи встановлені за допомогою пружних елементів, один кінець яких жорстко з'єднаний зі шпинделем, а інший - з фрикційними елементами, який відрізняється тим, що перфоратор оснащено...

Номер патенту: 57129

Опубліковано: 16.06.2003

Автори: Шелуханов Віктор Павлович, Єськов Олексій Леонтійович, Сьоміков Віктор Георгійович

МПК: B25B 21/02

Мітки: ударний, гайковерт

Формула / Реферат:

Ударний гайковерт, що містить привід обертання, корпус, розміщений у ньому з можливістю обертання ударник, що складається з ведучої частини, з'єднаної з вихідним валом приводу, і веденої частини з робочими кулачками і центральним штоком, встановленої з можливістю спільного обертання й переміщення відносно ведучої частини, підпружинений упор, розміщений у пазу центрального штока і зорієнтований відносно робочих кулачків веденої частини...

Номер патенту: 55088

Опубліковано: 17.03.2003

Автори: Водолазська Олена Георгіївна, Іскрицький Вячеслав Михайлович, Водолазська Наталія Володимирівна

МПК: B25B 21/02

Мітки: ударного, гайковертом, з'єднання, затягування, нарізного, моменту, обмежувач

Формула / Реферат:

Обмежувач моменту ударного затягування нарізного з'єднання гайковертом, що містить перехідний ключ з шестигранним отвором для гайки і осьовим циліндричним отвором та поглинач енергії ударного гайковерта, який відрізняється тим, що перехідний ключ має радіальний ступінчатий отвір, а поглинач енергії ударного гайковерта виконаний у вигляді жорстко з'єднаної з осьовим циліндричним отвором перехідного ключа циліндричної діафрагми, що утворює...

Номер патенту: 44544

Опубліковано: 15.02.2002

Автори: Водолазська Наталія Володимирівна, Іскрицький Вячеслав Михайлович, Водолазська Олена Георгіївна

МПК: B25B 21/02

Мітки: гайковерт

Формула / Реферат:

Гайковерт, що містить корпус з розташованим на ньому приводом з вихідним валом, на якому встановлена повідкова муфта, розміщені в корпусі співвісно осі гайковерта ковадло з головкою під ключ і робочими кулачками, кінематично зв'язаний із вихідним валом приводу через повідкову муфту ударник із радіальною виїмкою, який включає в себе розміщений у радіальній виїмці і періодично взаємодіючий із робочими кулачками бойок, закріплений із можливістю...

Номер патенту: 18736

Опубліковано: 25.12.1997

Автори: Іскрицький Вячеслав Михайлович, Водолазська Олена Георгіївна

МПК: B25B 21/02

Мітки: гайковерт, ударний

Формула / Реферат:

Ударный гайковерт, содержащий корпус, размещенный на нем привод с выходным валом, размещенные в корпусе шпиндель-наковальня с головкой "под ключ" на одном конце и рабочими кулачками на другом, кинематически связанный с выходным валом полый ударник с радиальными пазами и отверстиями, расположенными на разной высоте, и каналом, сообщенным с радиальными отверстиями, размещенные в радиальных пазах бойки, предназначенные для...

Номер патенту: 18735

Опубліковано: 25.12.1997

Автори: Іскрицький Вячеслав Михайлович, Водолазська Олена Георгіївна

МПК: B25B 21/02

Мітки: ударний, гайковерт

Формула / Реферат:

Ударный гайковерт, содержащий корпус, размещенный на нем привод, установленные в корпусе шпиндель-наковальню с головкой под ключ на одном конце и рабочими кулачками на другом, кинематически связанный с приводом полый ударник, выполненный с радиальными пазами и радиальным отверстием, следящий элемент, размещенные в радиальных пазах и периодически взаимодействующие с рабочими кулачками шпинделя-наковальни ползуны с шарнирно закрепленными в них...
