Вібросейсмоопора

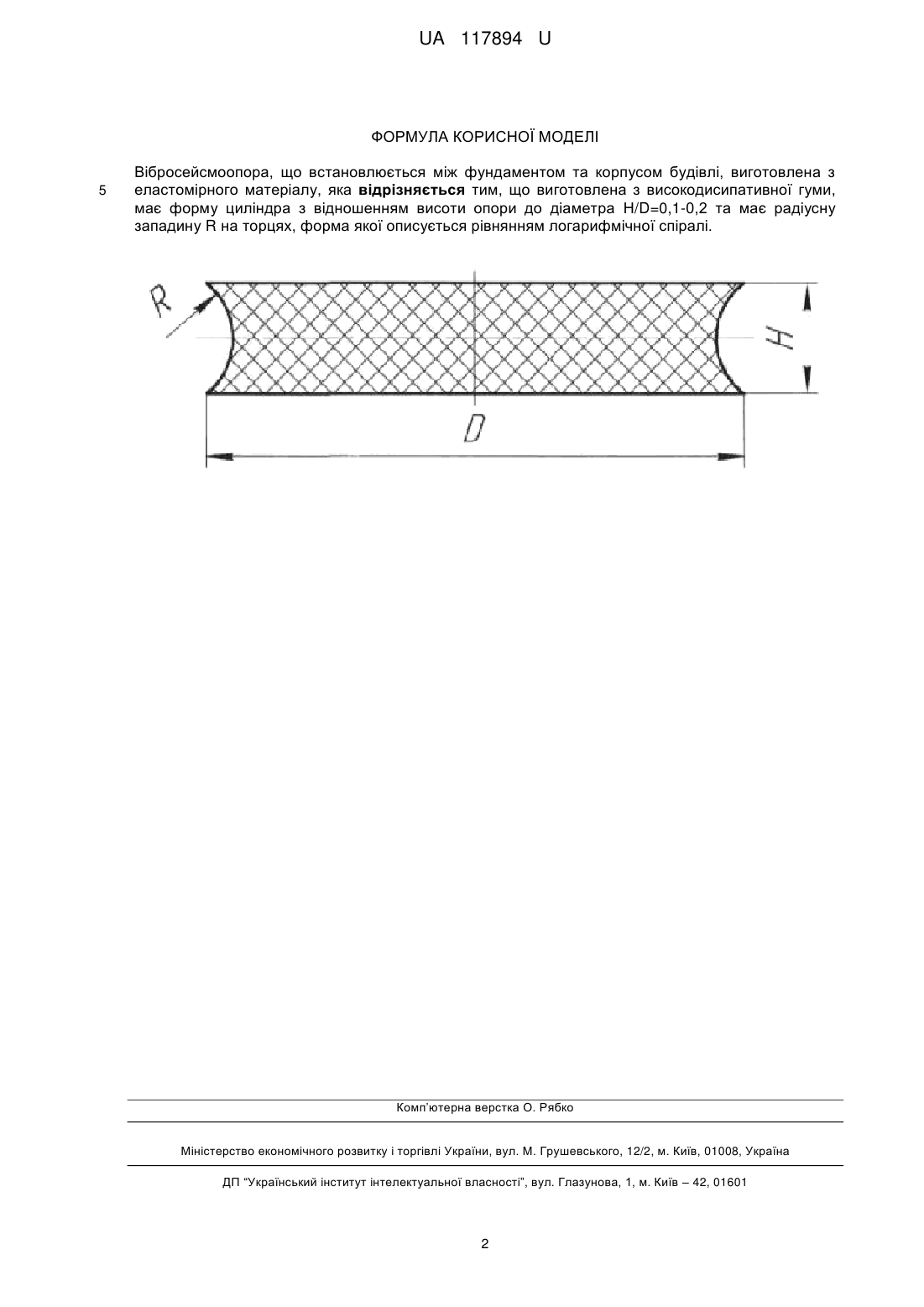

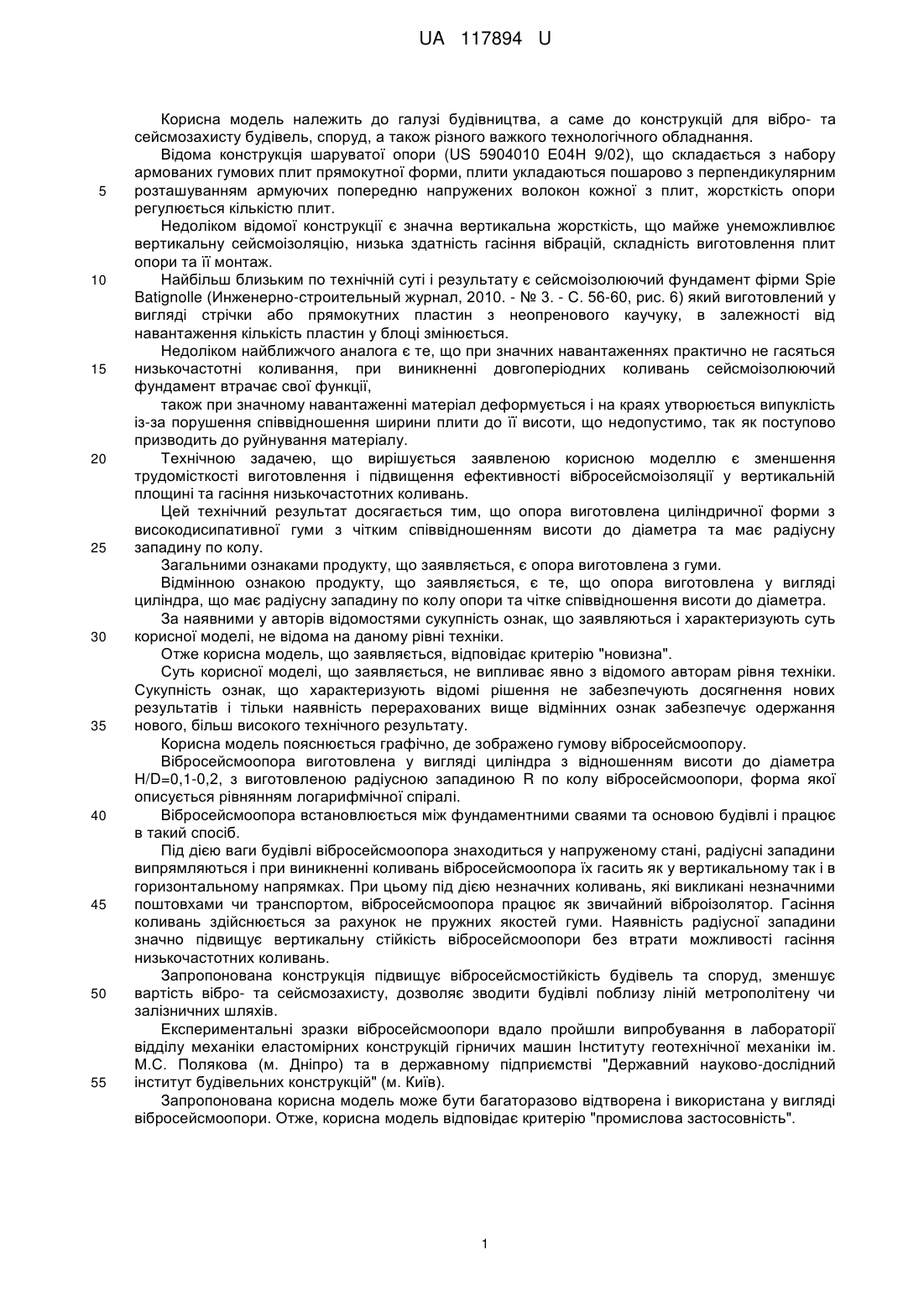

Реферат: Вібросейсмоопора встановлюється між фундаментом та корпусом будівлі, виготовлена з еластомірного матеріалу. Виготовлена з високодисипативної гуми, має форму циліндра з відношенням висоти опори до діаметра Η/D=0,1-0,2 та має радіусну западину R на торцях, форма якої описується рівнянням логарифмічної спіралі. UA 117894 U (12) UA 117894 U UA 117894 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі будівництва, а саме до конструкцій для вібро- та сейсмозахисту будівель, споруд, а також різного важкого технологічного обладнання. Відома конструкція шаруватої опори (US 5904010 Е04Н 9/02), що складається з набору армованих гумових плит прямокутної форми, плити укладаються пошарово з перпендикулярним розташуванням армуючих попередню напружених волокон кожної з плит, жорсткість опори регулюється кількістю плит. Недоліком відомої конструкції є значна вертикальна жорсткість, що майже унеможливлює вертикальну сейсмоізоляцію, низька здатність гасіння вібрацій, складність виготовлення плит опори та її монтаж. Найбільш близьким по технічній суті і результату є сейсмоізолюючий фундамент фірми Spie Batignolle (Инженерно-строительный журнал, 2010. - № 3. - С. 56-60, рис. 6) який виготовлений у вигляді стрічки або прямокутних пластин з неопренового каучуку, в залежності від навантаження кількість пластин у блоці змінюється. Недоліком найближчого аналога є те, що при значних навантаженнях практично не гасяться низькочастотні коливання, при виникненні довгоперіодних коливань сейсмоізолюючий фундамент втрачає свої функції, також при значному навантаженні матеріал деформується і на краях утворюється випуклість із-за порушення співвідношення ширини плити до її висоти, що недопустимо, так як поступово призводить до руйнування матеріалу. Технічною задачею, що вирішується заявленою корисною моделлю є зменшення трудомісткості виготовлення і підвищення ефективності вібросейсмоізоляції у вертикальній площині та гасіння низькочастотних коливань. Цей технічний результат досягається тим, що опора виготовлена циліндричної форми з високодисипативної гуми з чітким співвідношенням висоти до діаметра та має радіусну западину по колу. Загальними ознаками продукту, що заявляється, є опора виготовлена з гуми. Відмінною ознакою продукту, що заявляється, є те, що опора виготовлена у вигляді циліндра, що має радіусну западину по колу опори та чітке співвідношення висоти до діаметра. За наявними у авторів відомостями сукупність ознак, що заявляються і характеризують суть корисної моделі, не відома на даному рівні техніки. Отже корисна модель, що заявляється, відповідає критерію "новизна". Суть корисної моделі, що заявляється, не випливає явно з відомого авторам рівня техніки. Сукупність ознак, що характеризують відомі рішення не забезпечують досягнення нових результатів і тільки наявність перерахованих вище відмінних ознак забезпечує одержання нового, більш високого технічного результату. Корисна модель пояснюється графічно, де зображено гумову вібросейсмоопору. Вібросейсмоопора виготовлена у вигляді циліндра з відношенням висоти до діаметра Η/D=0,1-0,2, з виготовленою радіусною западиною R по колу вібросейсмоопори, форма якої описується рівнянням логарифмічної спіралі. Вібросейсмоопора встановлюється між фундаментними сваями та основою будівлі і працює в такий спосіб. Під дією ваги будівлі вібросейсмоопора знаходиться у напруженому стані, радіусні западини випрямляються і при виникненні коливань вібросейсмоопора їх гасить як у вертикальному так і в горизонтальному напрямках. При цьому під дією незначних коливань, які викликані незначними поштовхами чи транспортом, вібросейсмоопора працює як звичайний віброізолятор. Гасіння коливань здійснюється за рахунок не пружних якостей гуми. Наявність радіусної западини значно підвищує вертикальну стійкість вібросейсмоопори без втрати можливості гасіння низькочастотних коливань. Запропонована конструкція підвищує вібросейсмостійкість будівель та споруд, зменшує вартість вібро- та сейсмозахисту, дозволяє зводити будівлі поблизу ліній метрополітену чи залізничних шляхів. Експериментальні зразки вібросейсмоопори вдало пройшли випробування в лабораторії відділу механіки еластомірних конструкцій гірничих машин Інституту геотехнічної механіки ім. М.С. Полякова (м. Дніпро) та в державному підприємстві "Державний науково-дослідний інститут будівельних конструкцій" (м. Київ). Запропонована корисна модель може бути багаторазово відтворена і використана у вигляді вібросейсмоопори. Отже, корисна модель відповідає критерію "промислова застосовність". 1 UA 117894 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Вібросейсмоопора, що встановлюється між фундаментом та корпусом будівлі, виготовлена з еластомірного матеріалу, яка відрізняється тим, що виготовлена з високодисипативної гуми, має форму циліндра з відношенням висоти опори до діаметра Η/D=0,1-0,2 та має радіусну западину R на торцях, форма якої описується рівнянням логарифмічної спіралі. Комп’ютерна верстка О. Рябко Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
