Вібросейсмоопора

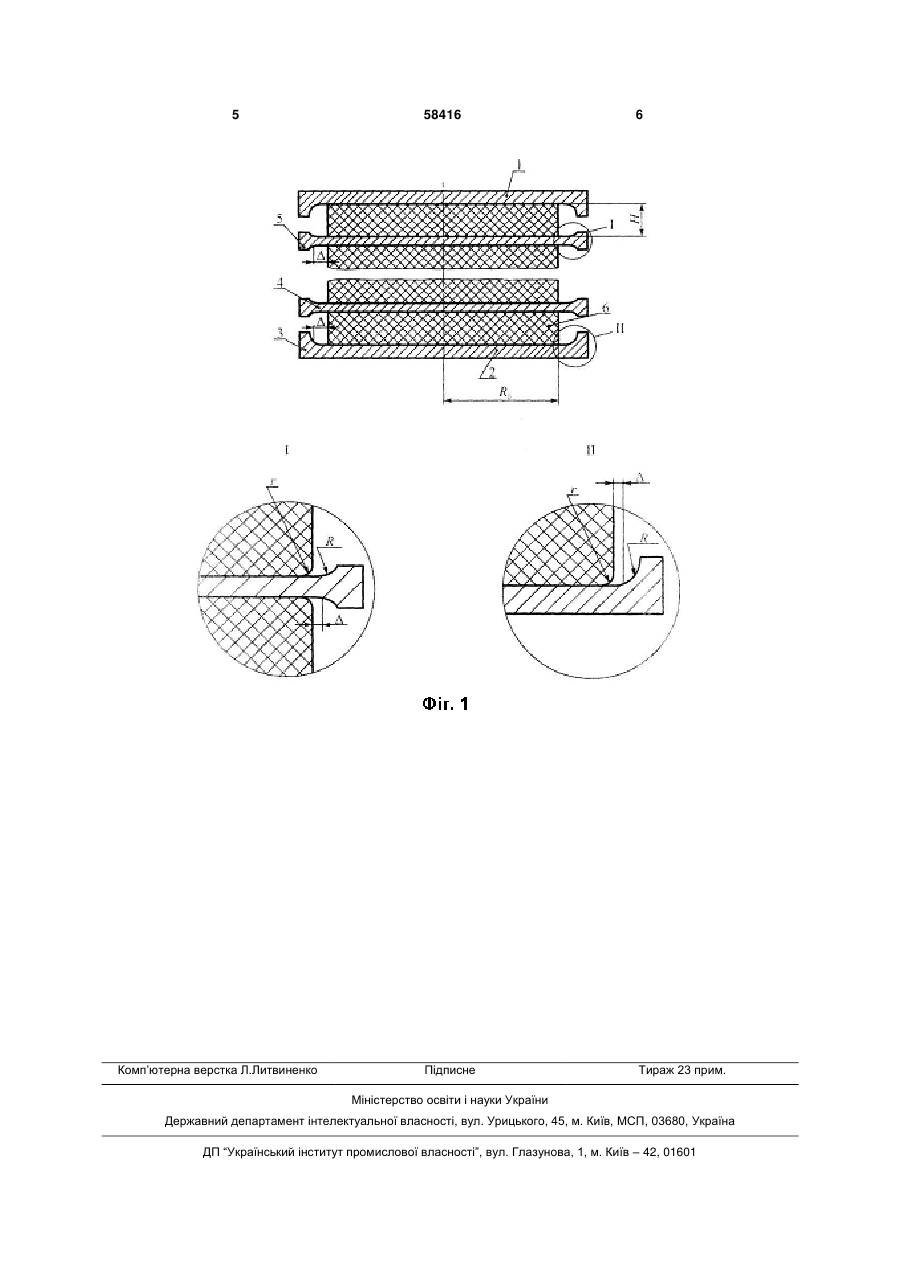

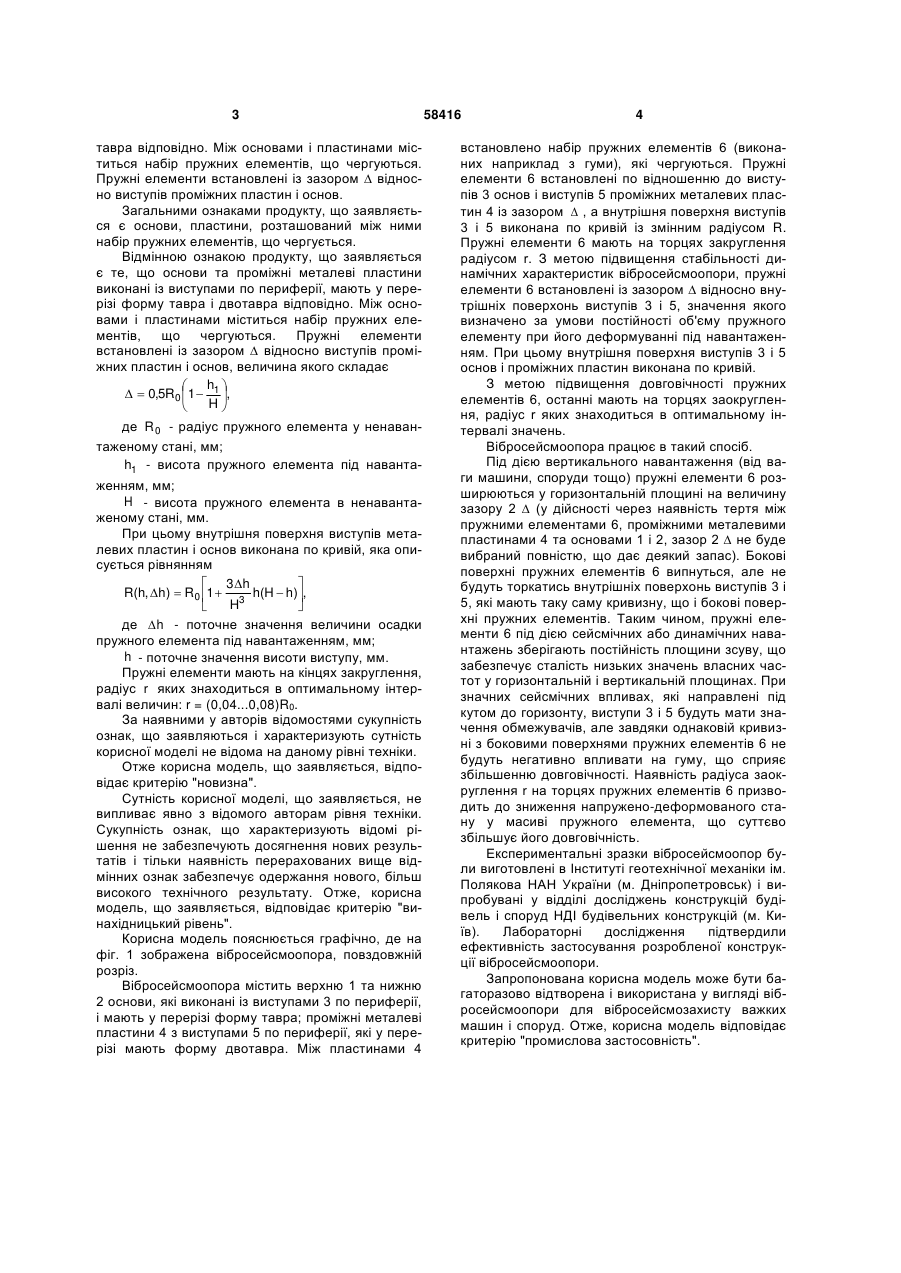

Вібросейсмоопора, що містить основи, пластини, розташований між ними набір пружних елементів, що чергується, яка відрізняється тим, що основи та проміжні металеві пластини виконані із виступами по периферії, мають у перерізі форму тавра і двотавра відповідно, між основами і пластинами міститься набір пружних елементів, що чергуються, пружні елементи встановлені із зазором А відносно виступів проміжних пластин і основ, величина якого складає: 3 тавра відповідно. Між основами і пластинами міститься набір пружних елементів, що чергуються. Пружні елементи встановлені із зазором ∆ відносно виступів проміжних пластин і основ. Загальними ознаками продукту, що заявляється є основи, пластини, розташований між ними набір пружних елементів, що чергується. Відмінною ознакою продукту, що заявляється є те, що основи та проміжні металеві пластини виконані із виступами по периферії, мають у перерізі форму тавра і двотавра відповідно. Між основами і пластинами міститься набір пружних елементів, що чергуються. Пружні елементи встановлені із зазором ∆ відносно виступів проміжних пластин і основ, величина якого складає  h    0,5R0 1  1 , H  де R 0 - радіус пружного елемента у ненавантаженому стані, мм; h1 - висота пружного елемента під навантаженням, мм; H - висота пружного елемента в ненавантаженому стані, мм. При цьому внутрішня поверхня виступів металевих пластин і основ виконана по кривій, яка описується рівнянням  3h  R(h, h)  R0 1  3 h(H  h), H   де h - поточне значення величини осадки пружного елемента під навантаженням, мм; h - поточне значення висоти виступу, мм. Пружні елементи мають на кінцях закруглення, радіус r яких знаходиться в оптимальному інтервалі величин: r = (0,04...0,08)R0. За наявними у авторів відомостями сукупність ознак, що заявляються і характеризують сутність корисної моделі не відома на даному рівні техніки. Отже корисна модель, що заявляється, відповідає критерію "новизна". Сутність корисної моделі, що заявляється, не випливає явно з відомого авторам рівня техніки. Сукупність ознак, що характеризують відомі рішення не забезпечують досягнення нових результатів і тільки наявність перерахованих вище відмінних ознак забезпечує одержання нового, більш високого технічного результату. Отже, корисна модель, що заявляється, відповідає критерію "винахідницький рівень". Корисна модель пояснюється графічно, де на фіг. 1 зображена вібросейсмоопора, повздовжній розріз. Вібросейсмоопора містить верхню 1 та нижню 2 основи, які виконані із виступами 3 по периферії, і мають у перерізі форму тавра; проміжні металеві пластини 4 з виступами 5 по периферії, які у перерізі мають форму двотавра. Між пластинами 4 58416 4 встановлено набір пружних елементів 6 (виконаних наприклад з гуми), які чергуються. Пружні елементи 6 встановлені по відношенню до виступів 3 основ і виступів 5 проміжних металевих пластин 4 із зазором  , а внутрішня поверхня виступів 3 і 5 виконана по кривій із змінним радіусом R. Пружні елементи 6 мають на торцях закруглення радіусом r. З метою підвищення стабільності динамічних характеристик вібросейсмоопори, пружні елементи 6 встановлені із зазором ∆ відносно внутрішніх поверхонь виступів 3 і 5, значення якого визначено за умови постійності об'єму пружного елементу при його деформуванні під навантаженням. При цьому внутрішня поверхня виступів 3 і 5 основ і проміжних пластин виконана по кривій. З метою підвищення довговічності пружних елементів 6, останні мають на торцях заокруглення, радіус r яких знаходиться в оптимальному інтервалі значень. Вібросейсмоопора працює в такий спосіб. Під дією вертикального навантаження (від ваги машини, споруди тощо) пружні елементи 6 розширюються у горизонтальній площині на величину зазору 2 ∆ (у дійсності через наявність тертя між пружними елементами 6, проміжними металевими пластинами 4 та основами 1 і 2, зазор 2 ∆ не буде вибраний повністю, що дає деякий запас). Бокові поверхні пружних елементів 6 випнуться, але не будуть торкатись внутрішніх поверхонь виступів 3 і 5, які мають таку саму кривизну, що і бокові поверхні пружних елементів. Таким чином, пружні елементи 6 під дією сейсмічних або динамічних навантажень зберігають постійність площини зсуву, що забезпечує сталість низьких значень власних частот у горизонтальній і вертикальній площинах. При значних сейсмічних впливах, які направлені під кутом до горизонту, виступи 3 і 5 будуть мати значення обмежувачів, але завдяки однаковій кривизні з боковими поверхнями пружних елементів 6 не будуть негативно впливати на гуму, що сприяє збільшенню довговічності. Наявність радіуса заокруглення r на торцях пружних елементів 6 призводить до зниження напружено-деформованого стану у масиві пружного елемента, що суттєво збільшує його довговічність. Експериментальні зразки вібросейсмоопор були виготовлені в Інституті геотехнічної механіки ім. Полякова НАН України (м. Дніпропетровськ) і випробувані у відділі досліджень конструкцій будівель і споруд НДІ будівельних конструкцій (м. Київ). Лабораторні дослідження підтвердили ефективність застосування розробленої конструкції вібросейсмоопори. Запропонована корисна модель може бути багаторазово відтворена і використана у вигляді вібросейсмоопори для вібросейсмозахисту важких машин і споруд. Отже, корисна модель відповідає критерію "промислова застосовність". 5 Комп’ютерна верстка Л.Литвиненко 58416 6 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
