Молоткова дробарка

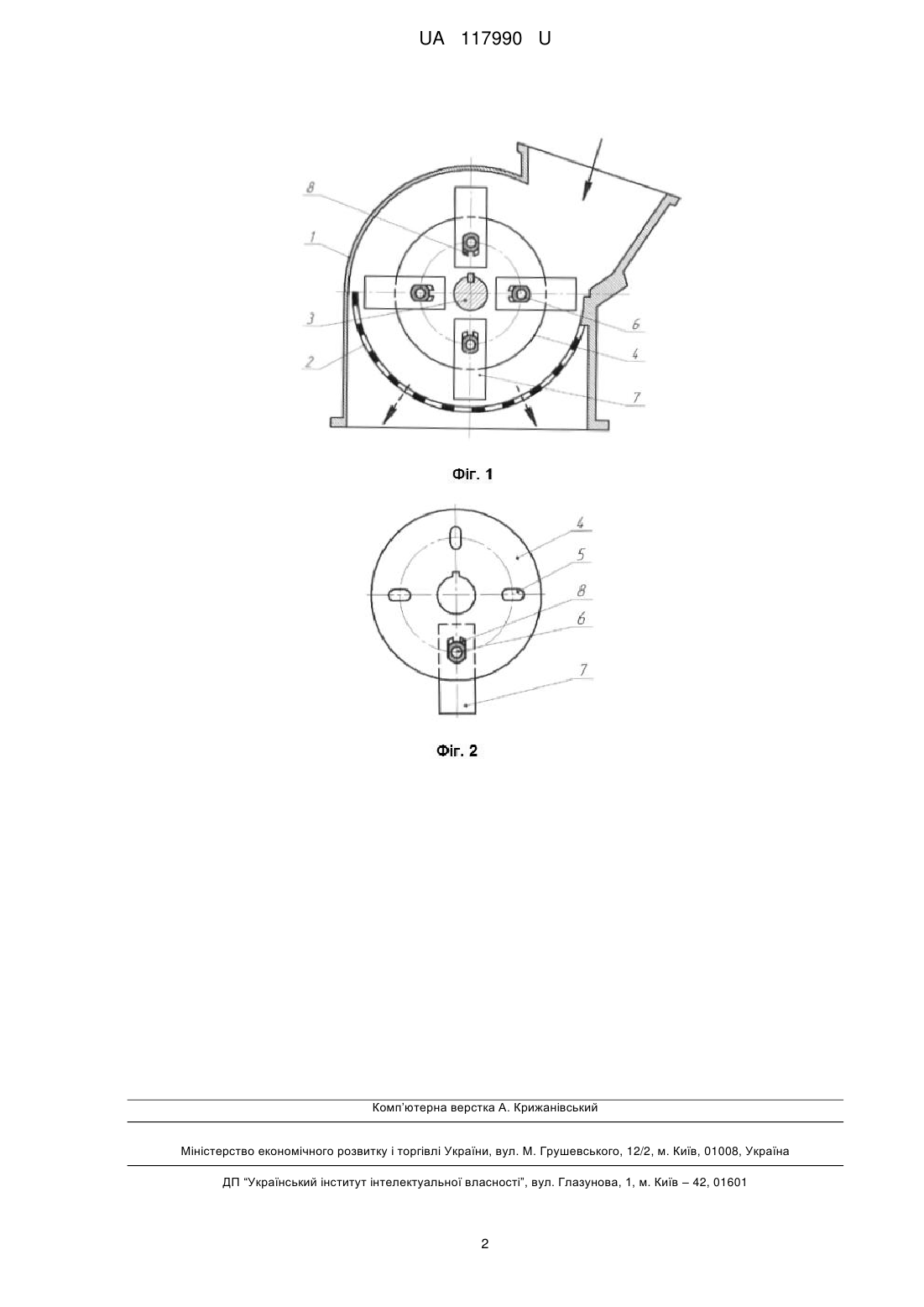

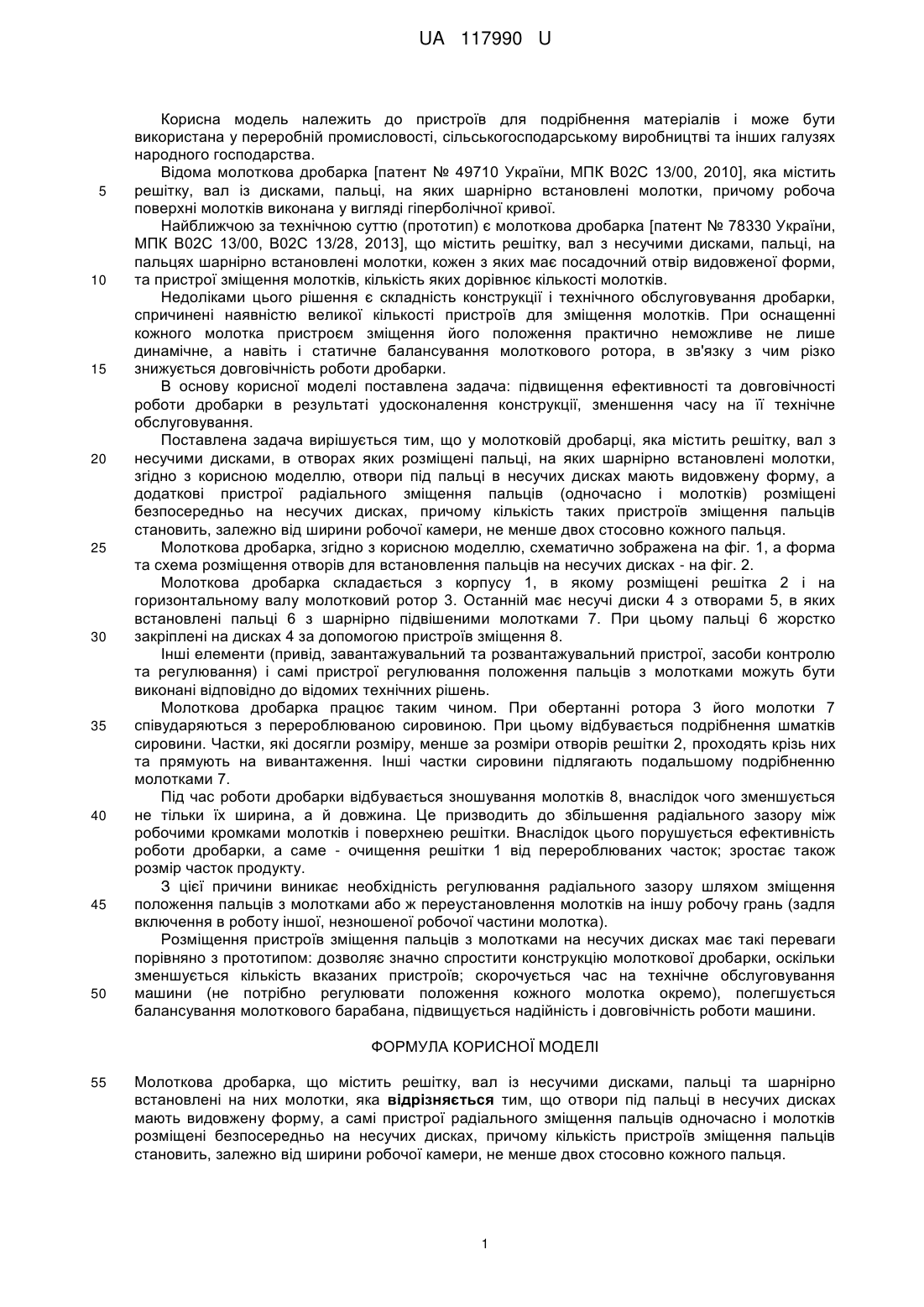

Реферат: Молоткова дробарка містить решітку, вал із несучими дисками, пальці та шарнірно встановлені на них молотки. Отвори під пальці в несучих дисках мають видовжену форму, а самі пристрої радіального зміщення пальців одночасно і молотків розміщені безпосередньо на несучих дисках. Кількість пристроїв зміщення пальців становить, залежно від ширини робочої камери, не менше двох стосовно кожного пальця. UA 117990 U (54) МОЛОТКОВА ДРОБАРКА UA 117990 U UA 117990 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до пристроїв для подрібнення матеріалів і може бути використана у переробній промисловості, сільськогосподарському виробництві та інших галузях народного господарства. Відома молоткова дробарка [патент № 49710 України, МПК В02С 13/00, 2010], яка містить решітку, вал із дисками, пальці, на яких шарнірно встановлені молотки, причому робоча поверхні молотків виконана у вигляді гіперболічної кривої. Найближчою за технічною суттю (прототип) є молоткова дробарка [патент № 78330 України, МПК В02С 13/00, В02С 13/28, 2013], що містить решітку, вал з несучими дисками, пальці, на пальцях шарнірно встановлені молотки, кожен з яких має посадочний отвір видовженої форми, та пристрої зміщення молотків, кількість яких дорівнює кількості молотків. Недоліками цього рішення є складність конструкції і технічного обслуговування дробарки, спричинені наявністю великої кількості пристроїв для зміщення молотків. При оснащенні кожного молотка пристроєм зміщення його положення практично неможливе не лише динамічне, а навіть і статичне балансування молоткового ротора, в зв'язку з чим різко знижується довговічність роботи дробарки. В основу корисної моделі поставлена задача: підвищення ефективності та довговічності роботи дробарки в результаті удосконалення конструкції, зменшення часу на її технічне обслуговування. Поставлена задача вирішується тим, що у молотковій дробарці, яка містить решітку, вал з несучими дисками, в отворах яких розміщені пальці, на яких шарнірно встановлені молотки, згідно з корисною моделлю, отвори під пальці в несучих дисках мають видовжену форму, а додаткові пристрої радіального зміщення пальців (одночасно і молотків) розміщені безпосередньо на несучих дисках, причому кількість таких пристроїв зміщення пальців становить, залежно від ширини робочої камери, не менше двох стосовно кожного пальця. Молоткова дробарка, згідно з корисною моделлю, схематично зображена на фіг. 1, а форма та схема розміщення отворів для встановлення пальців на несучих дисках - на фіг. 2. Молоткова дробарка складається з корпусу 1, в якому розміщені решітка 2 і на горизонтальному валу молотковий ротор 3. Останній має несучі диски 4 з отворами 5, в яких встановлені пальці 6 з шарнірно підвішеними молотками 7. При цьому пальці 6 жорстко закріплені на дисках 4 за допомогою пристроїв зміщення 8. Інші елементи (привід, завантажувальний та розвантажувальний пристрої, засоби контролю та регулювання) і самі пристрої регулювання положення пальців з молотками можуть бути виконані відповідно до відомих технічних рішень. Молоткова дробарка працює таким чином. При обертанні ротора 3 його молотки 7 співударяються з перероблюваною сировиною. При цьому відбувається подрібнення шматків сировини. Частки, які досягли розміру, менше за розміри отворів решітки 2, проходять крізь них та прямують на вивантаження. Інші частки сировини підлягають подальшому подрібненню молотками 7. Під час роботи дробарки відбувається зношування молотків 8, внаслідок чого зменшується не тільки їх ширина, а й довжина. Це призводить до збільшення радіального зазору між робочими кромками молотків і поверхнею решітки. Внаслідок цього порушується ефективність роботи дробарки, а саме - очищення решітки 1 від перероблюваних часток; зростає також розмір часток продукту. З цієї причини виникає необхідність регулювання радіального зазору шляхом зміщення положення пальців з молотками або ж переустановлення молотків на іншу робочу грань (задля включення в роботу іншої, незношеної робочої частини молотка). Розміщення пристроїв зміщення пальців з молотками на несучих дисках має такі переваги порівняно з прототипом: дозволяє значно спростити конструкцію молоткової дробарки, оскільки зменшується кількість вказаних пристроїв; скорочується час на технічне обслуговування машини (не потрібно регулювати положення кожного молотка окремо), полегшується балансування молоткового барабана, підвищується надійність і довговічність роботи машини. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Молоткова дробарка, що містить решітку, вал із несучими дисками, пальці та шарнірно встановлені на них молотки, яка відрізняється тим, що отвори під пальці в несучих дисках мають видовжену форму, а самі пристрої радіального зміщення пальців одночасно і молотків розміщені безпосередньо на несучих дисках, причому кількість пристроїв зміщення пальців становить, залежно від ширини робочої камери, не менше двох стосовно кожного пальця. 1 UA 117990 U Комп’ютерна верстка А. Крижанівський Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
