Молоткова дробарка

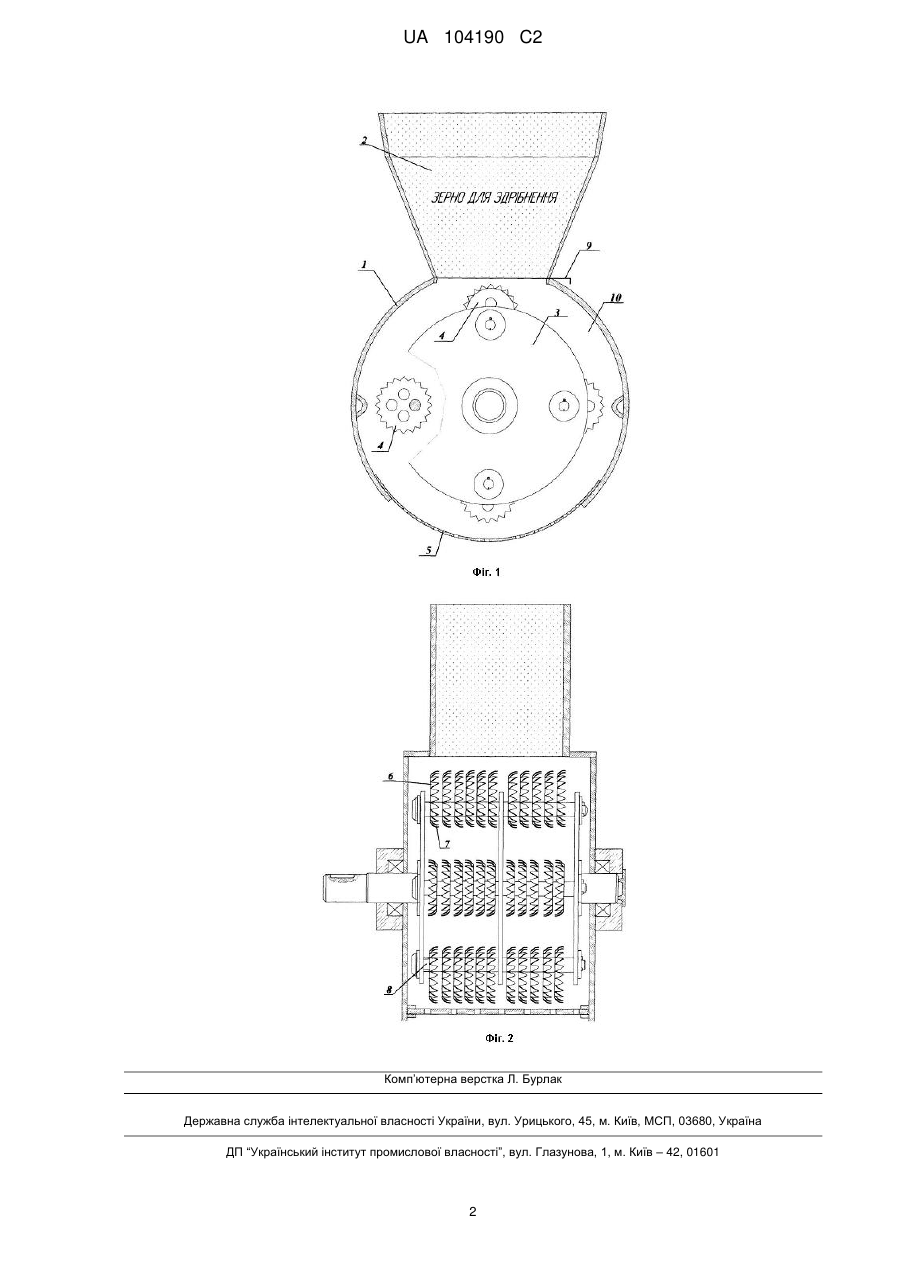

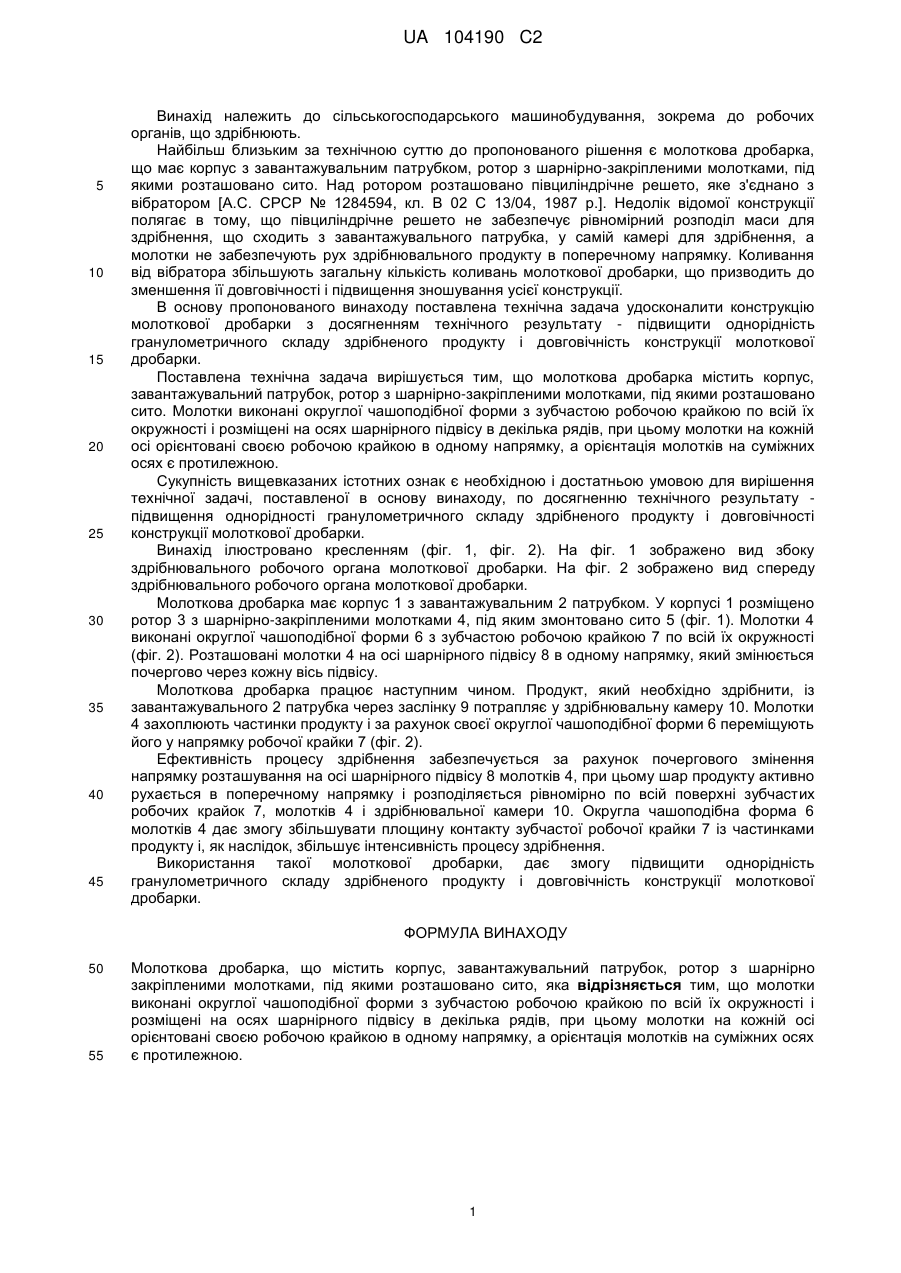

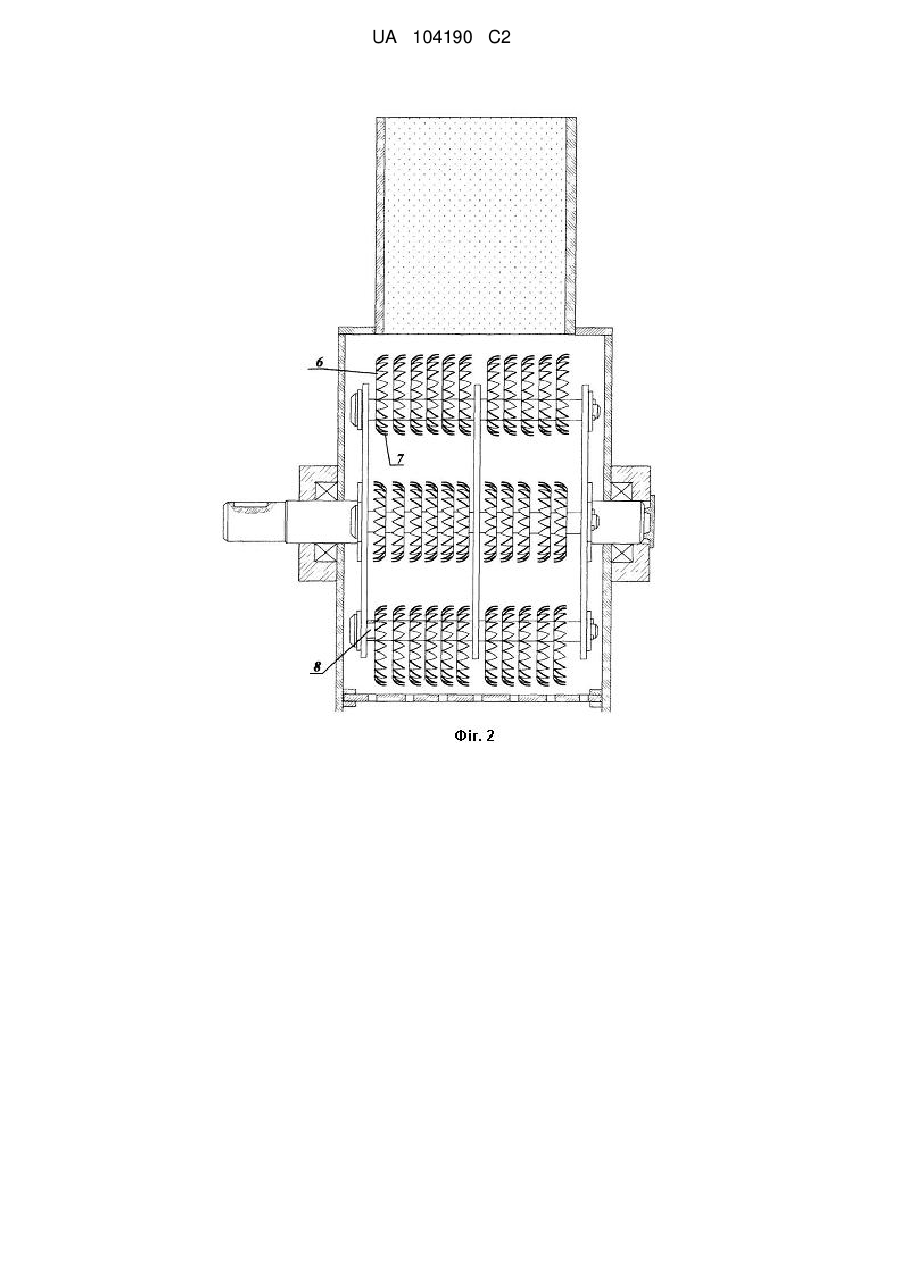

Реферат: Винахід належить до галузі сільськогосподарського машинобудування, зокрема до робочих органів, що здрібнюють. Молоткова дробарка містить корпус, завантажувальний патрубок, ротор з шарнірно закріпленими молотками, під якими розташовано сито. Молотки виконані округлої чашоподібної форми з зубчастою робочою крайкою по всій їх окружності і розміщені на осях шарнірного підвісу в декілька рядів, при цьому молотки на кожній осі орієнтовані своєю робочою крайкою в одному напрямку, а орієнтація молотків на суміжних осях є протилежною. Винахід дозволяє підвищити однорідність гранулометричного складу здрібненого продукту і довговічність конструкції молоткової дробарки. UA 104190 C2 (12) UA 104190 C2 UA 104190 C2 5 10 15 20 25 30 35 40 45 Винахід належить до сільськогосподарського машинобудування, зокрема до робочих органів, що здрібнюють. Найбільш близьким за технічною суттю до пропонованого рішення є молоткова дробарка, що має корпус з завантажувальним патрубком, ротор з шарнірно-закріпленими молотками, під якими розташовано сито. Над ротором розташовано півциліндрічне решето, яке з'єднано з вібратором [А.С. СРСР № 1284594, кл. В 02 С 13/04, 1987 p.]. Недолік відомої конструкції полягає в тому, що півциліндрічне решето не забезпечує рівномірний розподіл маси для здрібнення, що сходить з завантажувального патрубка, у самій камері для здрібнення, а молотки не забезпечують рух здрібнювального продукту в поперечному напрямку. Коливання від вібратора збільшують загальну кількість коливань молоткової дробарки, що призводить до зменшення її довговічності і підвищення зношування усієї конструкції. В основу пропонованого винаходу поставлена технічна задача удосконалити конструкцію молоткової дробарки з досягненням технічного результату - підвищити однорідність гранулометричного складу здрібненого продукту і довговічність конструкції молоткової дробарки. Поставлена технічна задача вирішується тим, що молоткова дробарка містить корпус, завантажувальний патрубок, ротор з шарнірно-закріпленими молотками, під якими розташовано сито. Молотки виконані округлої чашоподібної форми з зубчастою робочою крайкою по всій їх окружності і розміщені на осях шарнірного підвісу в декілька рядів, при цьому молотки на кожній осі орієнтовані своєю робочою крайкою в одному напрямку, а орієнтація молотків на суміжних осях є протилежною. Сукупність вищевказаних істотних ознак є необхідною і достатньою умовою для вирішення технічної задачі, поставленої в основу винаходу, по досягненню технічного результату підвищення однорідності гранулометричного складу здрібненого продукту і довговічності конструкції молоткової дробарки. Винахід ілюстровано кресленням (фіг. 1, фіг. 2). На фіг. 1 зображено вид збоку здрібнювального робочого органа молоткової дробарки. На фіг. 2 зображено вид спереду здрібнювального робочого органа молоткової дробарки. Молоткова дробарка має корпус 1 з завантажувальним 2 патрубком. У корпусі 1 розміщено ротор 3 з шарнірно-закріпленими молотками 4, під яким змонтовано сито 5 (фіг. 1). Молотки 4 виконані округлої чашоподібної форми 6 з зубчастою робочою крайкою 7 по всій їх окружності (фіг. 2). Розташовані молотки 4 на осі шарнірного підвісу 8 в одному напрямку, який змінюється почергово через кожну вісь підвісу. Молоткова дробарка працює наступним чином. Продукт, який необхідно здрібнити, із завантажувального 2 патрубка через заслінку 9 потрапляє у здрібнювальну камеру 10. Молотки 4 захоплюють частинки продукту і за рахунок своєї округлої чашоподібної форми 6 переміщують його у напрямку робочої крайки 7 (фіг. 2). Ефективність процесу здрібнення забезпечується за рахунок почергового змінення напрямку розташування на осі шарнірного підвісу 8 молотків 4, при цьому шар продукту активно рухається в поперечному напрямку і розподіляється рівномірно по всій поверхні зубчастих робочих крайок 7, молотків 4 і здрібнювальної камери 10. Округла чашоподібна форма 6 молотків 4 дає змогу збільшувати площину контакту зубчастої робочої крайки 7 із частинками продукту і, як наслідок, збільшує інтенсивність процесу здрібнення. Використання такої молоткової дробарки, дає змогу підвищити однорідність гранулометричного складу здрібненого продукту і довговічність конструкції молоткової дробарки. ФОРМУЛА ВИНАХОДУ 50 55 Молоткова дробарка, що містить корпус, завантажувальний патрубок, ротор з шарнірно закріпленими молотками, під якими розташовано сито, яка відрізняється тим, що молотки виконані округлої чашоподібної форми з зубчастою робочою крайкою по всій їх окружності і розміщені на осях шарнірного підвісу в декілька рядів, при цьому молотки на кожній осі орієнтовані своєю робочою крайкою в одному напрямку, а орієнтація молотків на суміжних осях є протилежною. 1 UA 104190 C2 Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
