Ствол міномета
Формула / Реферат

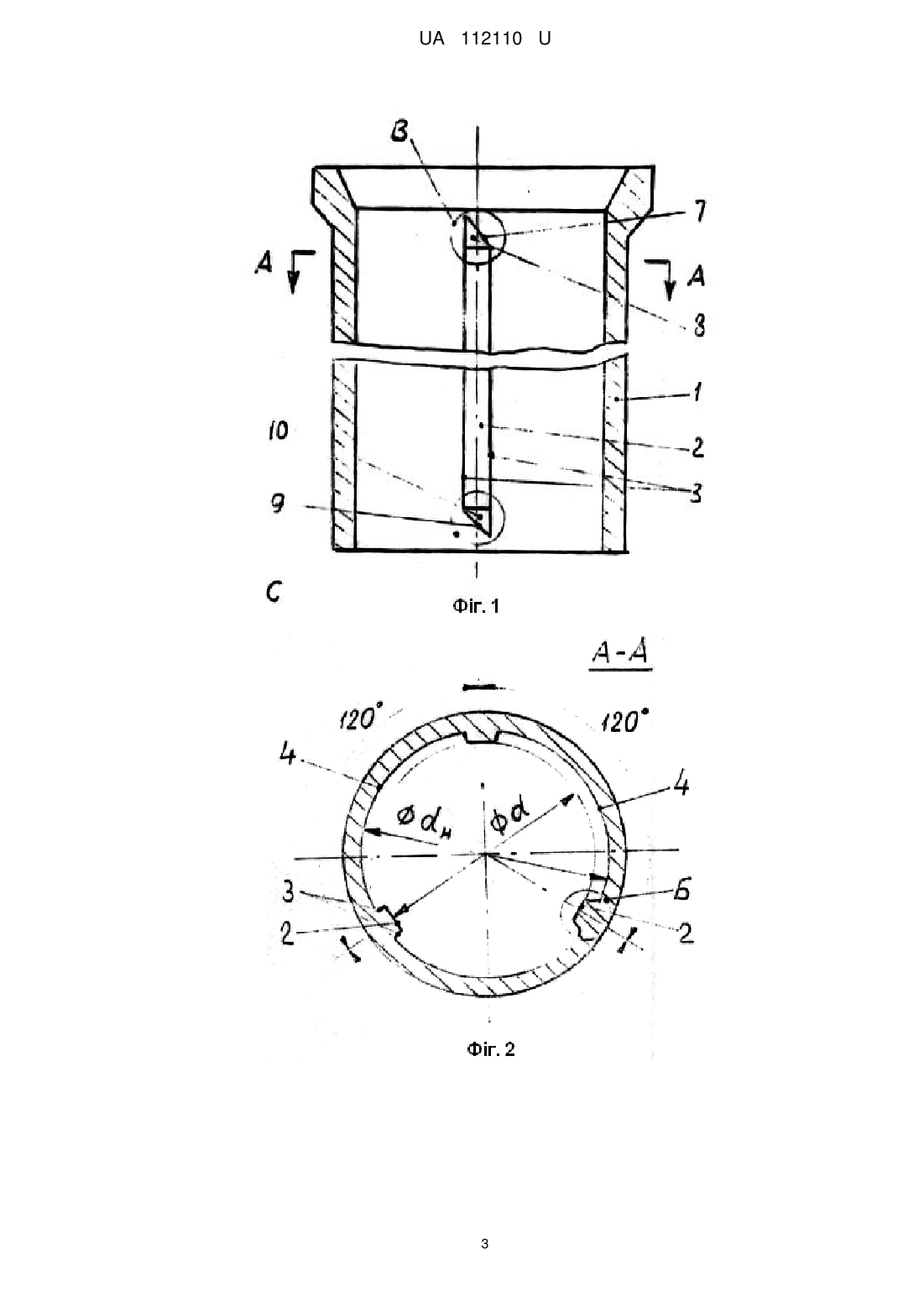

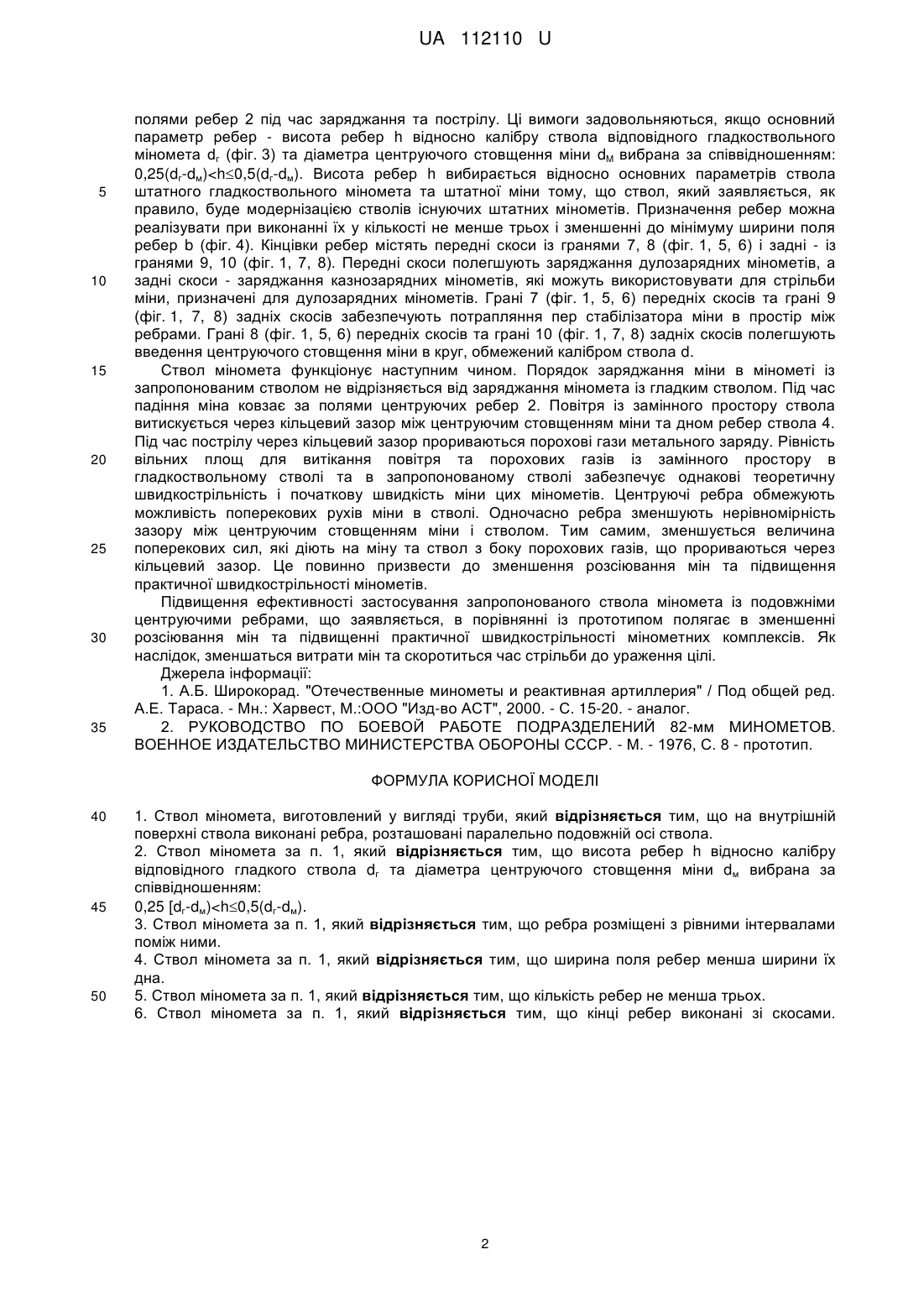

1. Ствол міномета, виготовлений у вигляді труби, який відрізняється тим, що на внутрішній поверхні ствола виконані ребра, розташовані паралельно подовжній осі ствола.

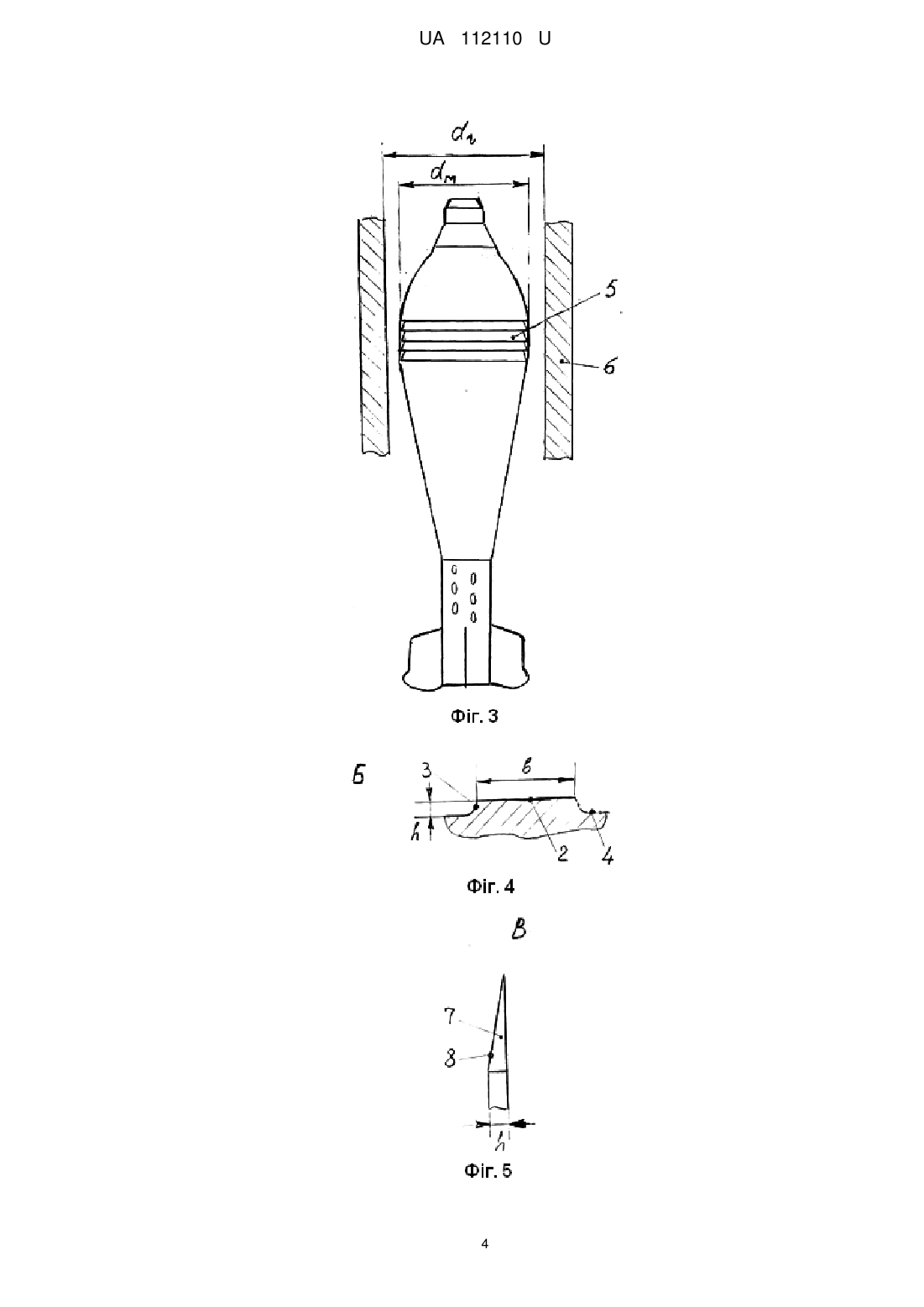

2. Ствол міномета за п. 1, який відрізняється тим, що висота ребер h відносно калібру відповідного гладкого ствола dг та діаметра центруючого стовщення міни dм вибрана за співвідношенням:
0,25 [dг-dм)<h£0,5(dг-dм).
3. Ствол міномета за п. 1, який відрізняється тим, що ребра розміщені з рівними інтервалами поміж ними.
4. Ствол міномета за п. 1, який відрізняється тим, що ширина поля ребер менша ширини їх дна.
5. Ствол міномета за п. 1, який відрізняється тим, що кількість ребер не менша трьох.

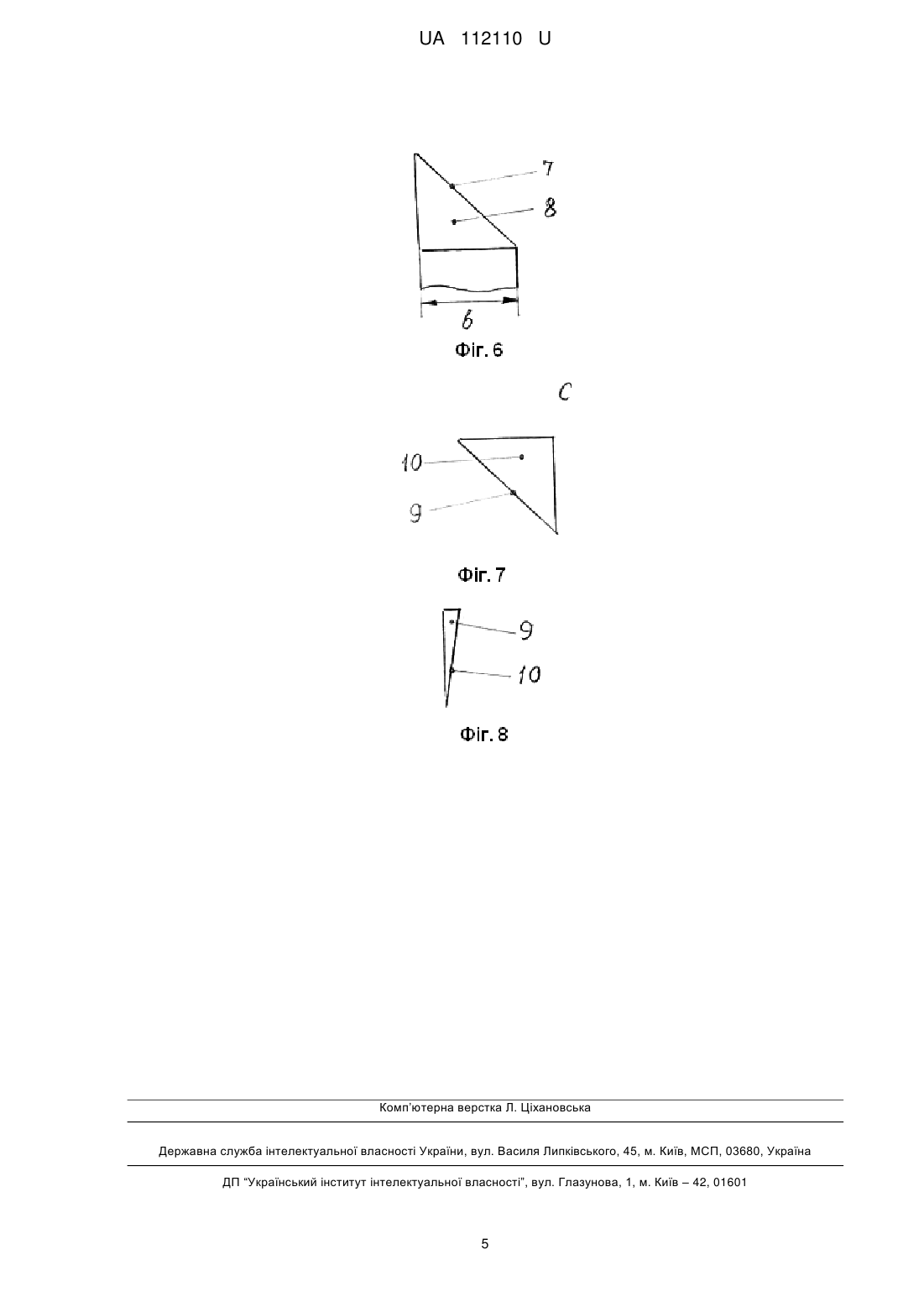

6. Ствол міномета за п. 1, який відрізняється тим, що кінці ребер виконані зі скосами.
Текст

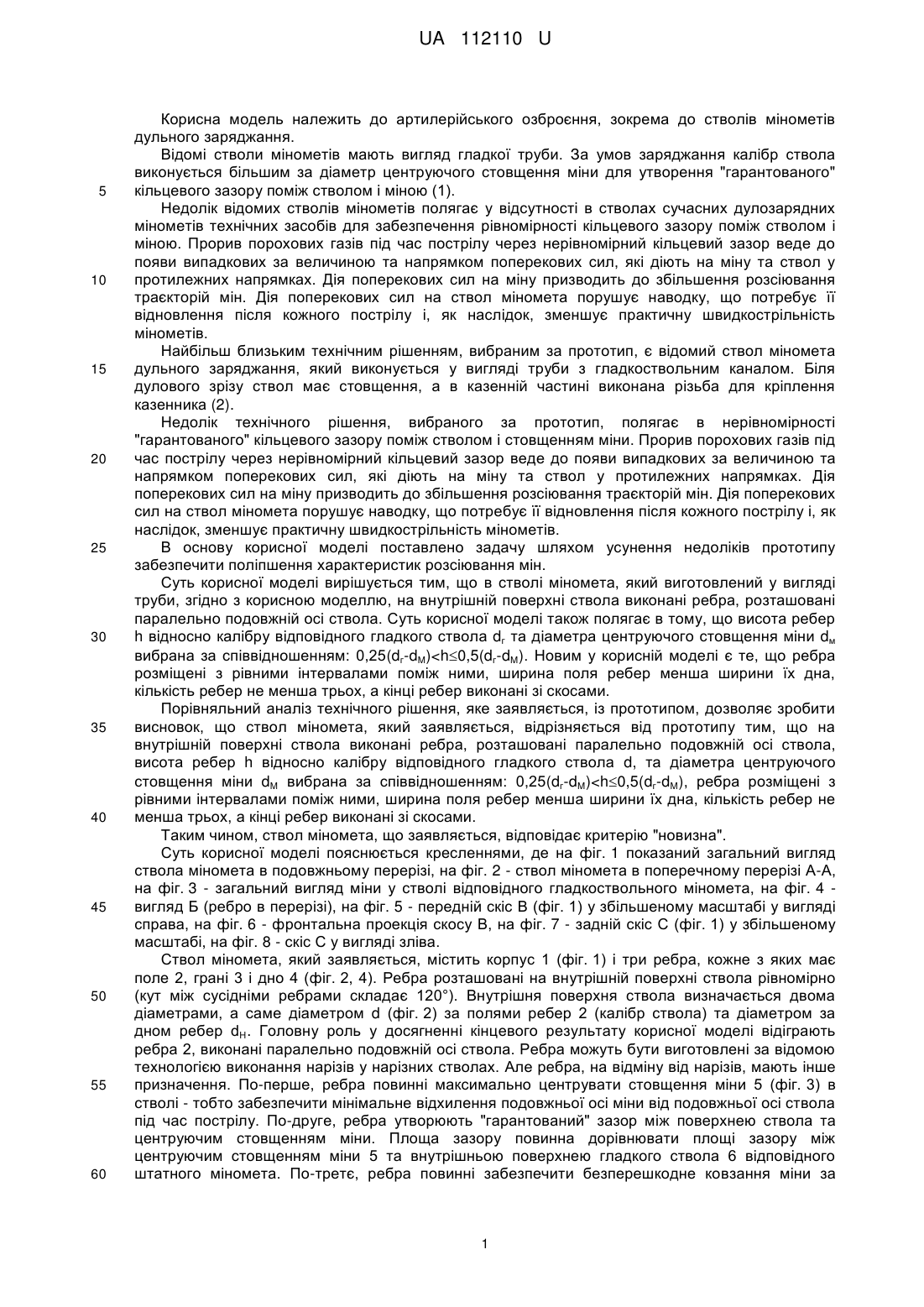

Реферат: UA 112110 U UA 112110 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до артилерійського озброєння, зокрема до стволів мінометів дульного заряджання. Відомі стволи мінометів мають вигляд гладкої труби. За умов заряджання калібр ствола виконується більшим за діаметр центруючого стовщення міни для утворення "гарантованого" кільцевого зазору поміж стволом і міною (1). Недолік відомих стволів мінометів полягає у відсутності в стволах сучасних дулозарядних мінометів технічних засобів для забезпечення рівномірності кільцевого зазору поміж стволом і міною. Прорив порохових газів під час пострілу через нерівномірний кільцевий зазор веде до появи випадкових за величиною та напрямком поперекових сил, які діють на міну та ствол у протилежних напрямках. Дія поперекових сил на міну призводить до збільшення розсіювання траєкторій мін. Дія поперекових сил на ствол міномета порушує наводку, що потребує її відновлення після кожного пострілу і, як наслідок, зменшує практичну швидкострільність мінометів. Найбільш близьким технічним рішенням, вибраним за прототип, є відомий ствол міномета дульного заряджання, який виконується у вигляді труби з гладкоствольним каналом. Біля дулового зрізу ствол має стовщення, а в казенній частині виконана різьба для кріплення казенника (2). Недолік технічного рішення, вибраного за прототип, полягає в нерівномірності "гарантованого" кільцевого зазору поміж стволом і стовщенням міни. Прорив порохових газів під час пострілу через нерівномірний кільцевий зазор веде до появи випадкових за величиною та напрямком поперекових сил, які діють на міну та ствол у протилежних напрямках. Дія поперекових сил на міну призводить до збільшення розсіювання траєкторій мін. Дія поперекових сил на ствол міномета порушує наводку, що потребує її відновлення після кожного пострілу і, як наслідок, зменшує практичну швидкострільність мінометів. В основу корисної моделі поставлено задачу шляхом усунення недоліків прототипу забезпечити поліпшення характеристик розсіювання мін. Суть корисної моделі вирішується тим, що в стволі міномета, який виготовлений у вигляді труби, згідно з корисною моделлю, на внутрішній поверхні ствола виконані ребра, розташовані паралельно подовжній осі ствола. Суть корисної моделі також полягає в тому, що висота ребер h відносно калібру відповідного гладкого ствола dг та діаметра центруючого стовщення міни dм вибрана за співвідношенням: 0,25(dг-dM)
ДивитисяДодаткова інформація
МПК / Мітки
МПК: F41F 1/06, F41A 21/00
