Ствол міномета 92 мм на колісній парі

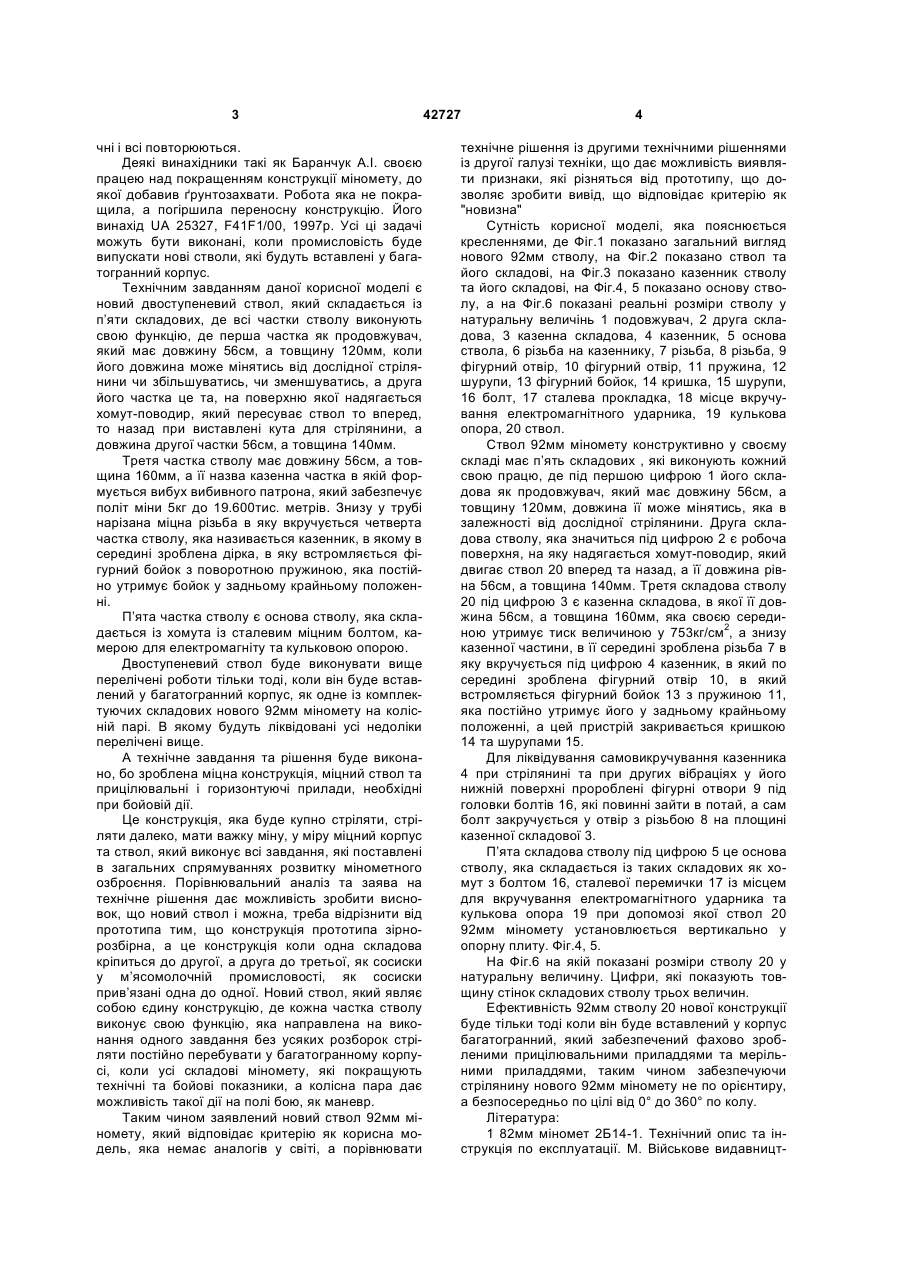

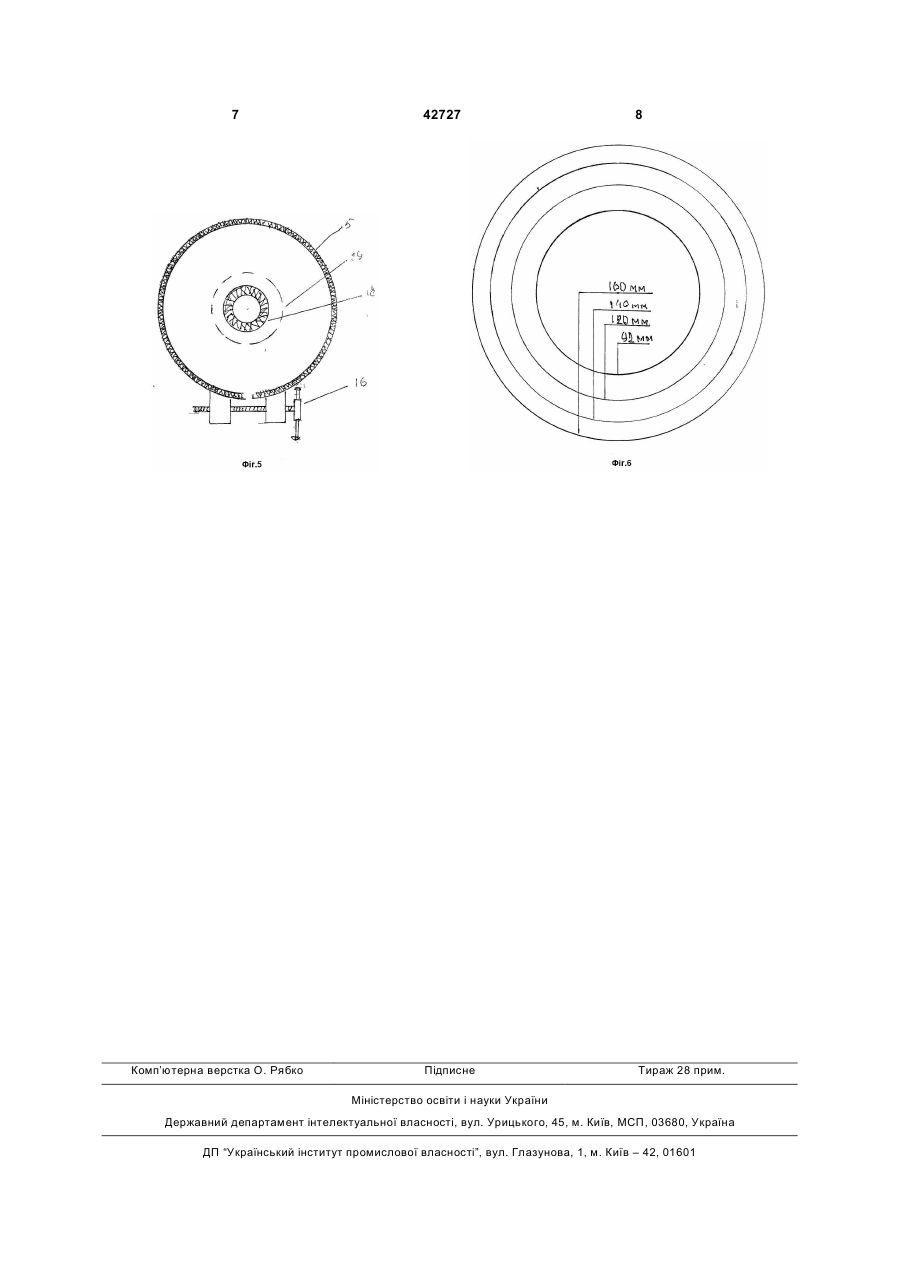

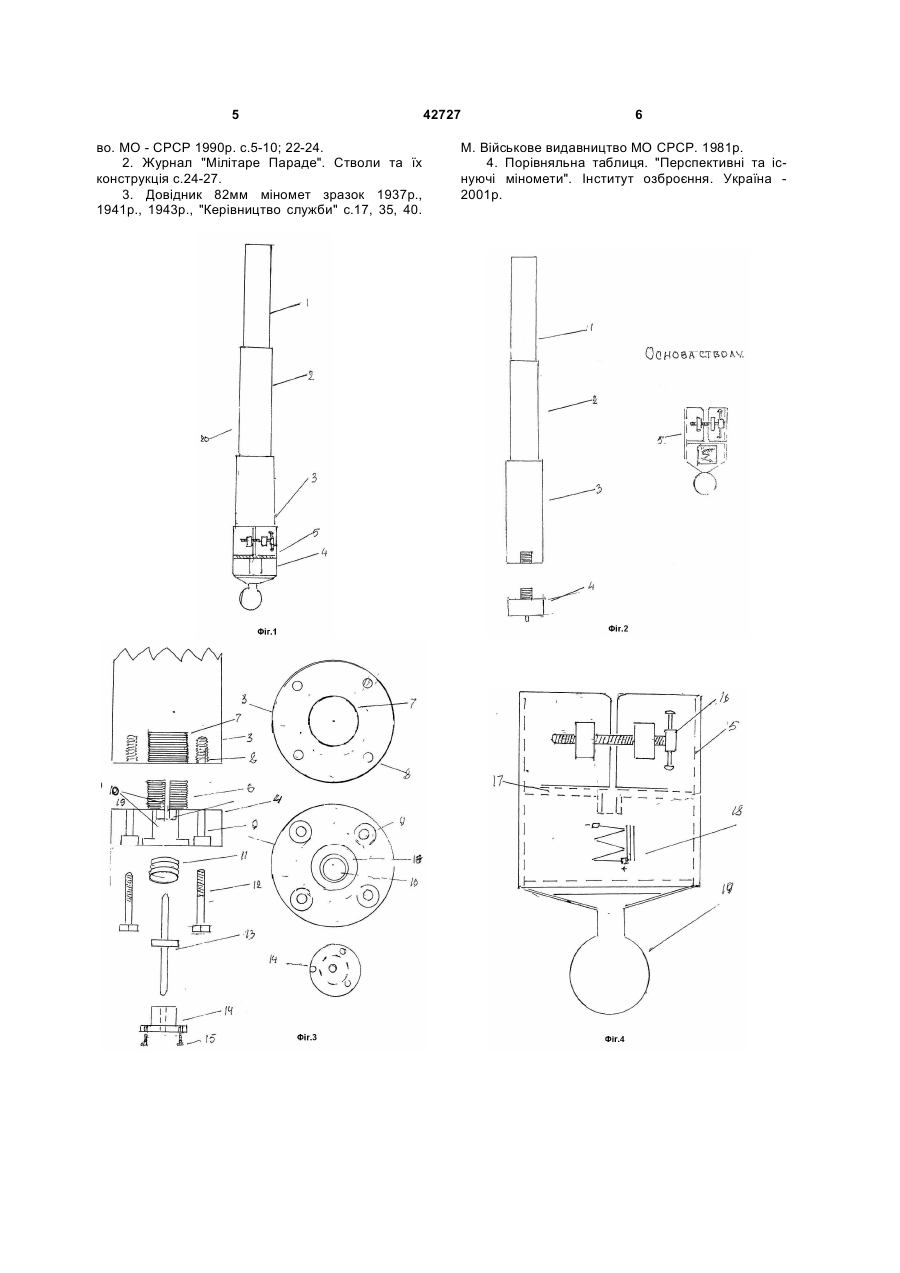

1. Ствол міномета 92 мм на колісній основі, виконаний із сталевої кованої труби, який відрізняється тим, що він є двоступеневим і має п'ять складових, перша складова - продовжувач, довжина якого 56 см, а товщина 120мм, друга складова ствола має поверхню, на яку надягається хомут-поводир, який рухає ствол вперед та назад, третя складова ствола - казенна частина - має довжину 56см, товщину 160см, яка утримує великий сформований тиск вибивного патрона, четверта складова ствола є казенник, який за допомогою різьби вкручується у казенну складову, у середині казенника виконано фігурний отвір, в який встромляється фігурний бойок з поворотною пружиною, яка постійно утримує його у крайньому задньому положенні, а щоб казенник не викручувався із казенної частини, у ньому пророблені чотири фігурні U 2 (19) 1 3 чні і всі повторюються. Деякі винахідники такі як Баранчук А.І. своєю працею над покращенням конструкції міномету, до якої добавив ґрунтозахвати. Робота яка не покращила, а погіршила переносну конструкцію. Його винахід UA 25327, F41F1/00, 1997р. Усі ці задачі можуть бути виконані, коли промисловість буде випускати нові стволи, які будуть вставлені у багатогранний корпус. Технічним завданням даної корисної моделі є новий двоступеневий ствол, який складається із п’яти складових, де всі частки стволу виконують свою функцію, де перша частка як продовжувач, який має довжину 56см, а товщину 120мм, коли його довжина може мінятись від дослідної стрілянини чи збільшуватись, чи зменшуватись, а друга його частка це та, на поверхню якої надягається хомут-поводир, який пересуває ствол то вперед, то назад при виставлені кута для стрілянини, а довжина другої частки 56см, а товщина 140мм. Третя частка стволу має довжину 56см, а товщина 160мм, а її назва казенна частка в якій формується вибух вибивного патрона, який забезпечує політ міни 5кг до 19.600тис. метрів. Знизу у трубі нарізана міцна різьба в яку вкручується четверта частка стволу, яка називається казенник, в якому в середині зроблена дірка, в яку встромляється фігурний бойок з поворотною пружиною, яка постійно утримує бойок у задньому крайньому положенні. П’ята частка стволу є основа стволу, яка складається із хомута із сталевим міцним болтом, камерою для електромагніту та кульковою опорою. Двоступеневий ствол буде виконувати вище перелічені роботи тільки тоді, коли він буде вставлений у багатогранний корпус, як одне із комплектуючих складових нового 92мм міномету на колісній парі. В якому будуть ліквідовані усі недоліки перелічені вище. А технічне завдання та рішення буде виконано, бо зроблена міцна конструкція, міцний ствол та прицілювальні і горизонтуючі прилади, необхідні при бойовій дії. Це конструкція, яка буде купно стріляти, стріляти далеко, мати важку міну, у міру міцний корпус та ствол, який виконує всі завдання, які поставлені в загальних спрямуваннях розвитку мінометного озброєння. Порівнювальний аналіз та заява на технічне рішення дає можливість зробити висновок, що новий ствол і можна, треба відрізнити від прототипа тим, що конструкція прототипа зірнорозбірна, а це конструкція коли одна складова кріпиться до другої, а друга до третьої, як сосиски у м’ясомолочній промисловості, як сосиски прив’язані одна до одної. Новий ствол, який являє собою єдину конструкцію, де кожна частка стволу виконує свою функцію, яка направлена на виконання одного завдання без усяких розборок стріляти постійно перебувати у багатогранному корпусі, коли усі складові міномету, які покращують технічні та бойові показники, а колісна пара дає можливість такої дії на полі бою, як маневр. Таким чином заявлений новий ствол 92мм міномету, який відповідає критерію як корисна модель, яка немає аналогів у світі, а порівнювати 42727 4 технічне рішення із другими технічними рішеннями із другої галузі техніки, що дає можливість виявляти признаки, які різняться від прототипу, що дозволяє зробити вивід, що відповідає критерію як "новизна" Сутність корисної моделі, яка пояснюється кресленнями, де Фіг.1 показано загальний вигляд нового 92мм стволу, на Фіг.2 показано ствол та його складові, на Фіг.3 показано казенник стволу та його складові, на Фіг.4, 5 показано основу стволу, а на Фіг.6 показані реальні розміри стволу у натуральну величінь 1 подовжувач, 2 друга складова, 3 казенна складова, 4 казенник, 5 основа ствола, 6 різьба на казеннику, 7 різьба, 8 різьба, 9 фігурний отвір, 10 фігурний отвір, 11 пружина, 12 шурупи, 13 фігурний бойок, 14 кришка, 15 шурупи, 16 болт, 17 сталева прокладка, 18 місце вкручування електромагнітного ударника, 19 кулькова опора, 20 ствол. Ствол 92мм міномету конструктивно у своєму складі має п’ять складових , які виконують кожний свою працю, де під першою цифрою 1 його складова як продовжувач, який має довжину 56см, а товщину 120мм, довжина її може мінятись, яка в залежності від дослідної стрілянини. Друга складова стволу, яка значиться під цифрою 2 є робоча поверхня, на яку надягається хомут-поводир, який двигає ствол 20 вперед та назад, а її довжина рівна 56см, а товщина 140мм. Третя складова стволу 20 під цифрою 3 є казенна складова, в якої її довжина 56см, а товщина 160мм, яка своєю серединою утримує тиск величиною у 753кг/см2, а знизу казенної частини, в її середині зроблена різьба 7 в яку вкручується під цифрою 4 казенник, в який по середині зроблена фігурний отвір 10, в який встромляється фігурний бойок 13 з пружиною 11, яка постійно утримує його у задньому крайньому положенні, а цей пристрій закривається кришкою 14 та шурупами 15. Для ліквідування самовикручування казенника 4 при стрілянині та при других вібраціях у його нижній поверхні пророблені фігурні отвори 9 під головки болтів 16, які повинні зайти в потай, а сам болт закручується у отвір з різьбою 8 на площині казенної складової 3. П’ята складова стволу під цифрою 5 це основа стволу, яка складається із таких складових як хомут з болтом 16, сталевої перемички 17 із місцем для вкручування електромагнітного ударника та кулькова опора 19 при допомозі якої ствол 20 92мм міномету установлюється вертикально у опорну плиту. Фіг.4, 5. На Фіг.6 на якій показані розміри стволу 20 у натуральну величину. Цифри, які показують товщину стінок складових стволу трьох величин. Ефективність 92мм стволу 20 нової конструкції буде тільки тоді коли він буде вставлений у корпус багатогранний, який забезпечений фахово зробленими прицілювальними приладдями та мерільними приладдями, таким чином забезпечуючи стрілянину нового 92мм міномету не по орієнтиру, а безпосередньо по цілі від 0° до 360° по колу. Література: 1 82мм міномет 2Б14-1. Технічний опис та інструкція по експлуатації. М. Військове видавницт 5 во. МО - СРСР 1990р. с.5-10; 22-24. 2. Журнал "Мілітаре Параде". Стволи та їх конструкція с.24-27. 3. Довідник 82мм міномет зразок 1937р., 1941p., 1943p., "Керівництво служби" с.17, 35, 40. 42727 6 Μ. Військове видавництво МО СРСР. 1981р. 4. Порівняльна таблиця. "Перспективні та існуючі міномети". Інститут озброєння. Україна 2001р. 7 Комп’ютерна верстка О. Рябко 42727 8 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
