Номер патенту: 112130

Опубліковано: 12.12.2016

Автор: Силаков Ігор Андрійович

Завантажити PDF файл.

Формула / Реферат

1. Міна для міномета, що містить корпус обтічної форми із центруючим стовщенням, зривник, розміщений в передній частині корпусу і стабілізатор, розміщений в задній частині корпусу, яка відрізняється тим, що на корпусі міни виконані виступи, бокові грані яких розташовані паралельно подовжньої осі міни, а висота виступів h відносно калібру ствола dc та діаметра центруючого стовщення міни dм вибрана за співвідношенням:

0,25 (dc-dм)<h£0,5 (dc-dм).

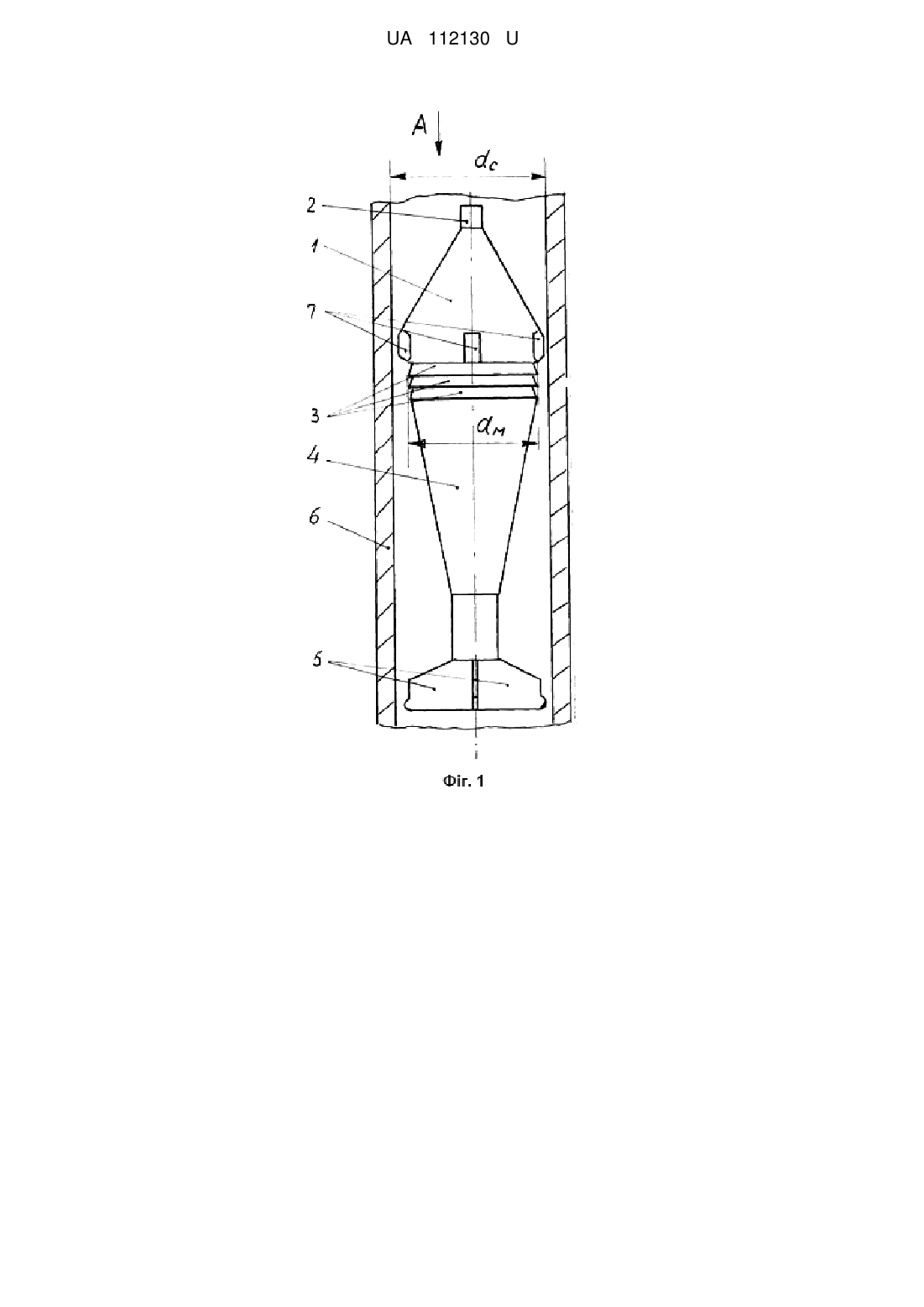

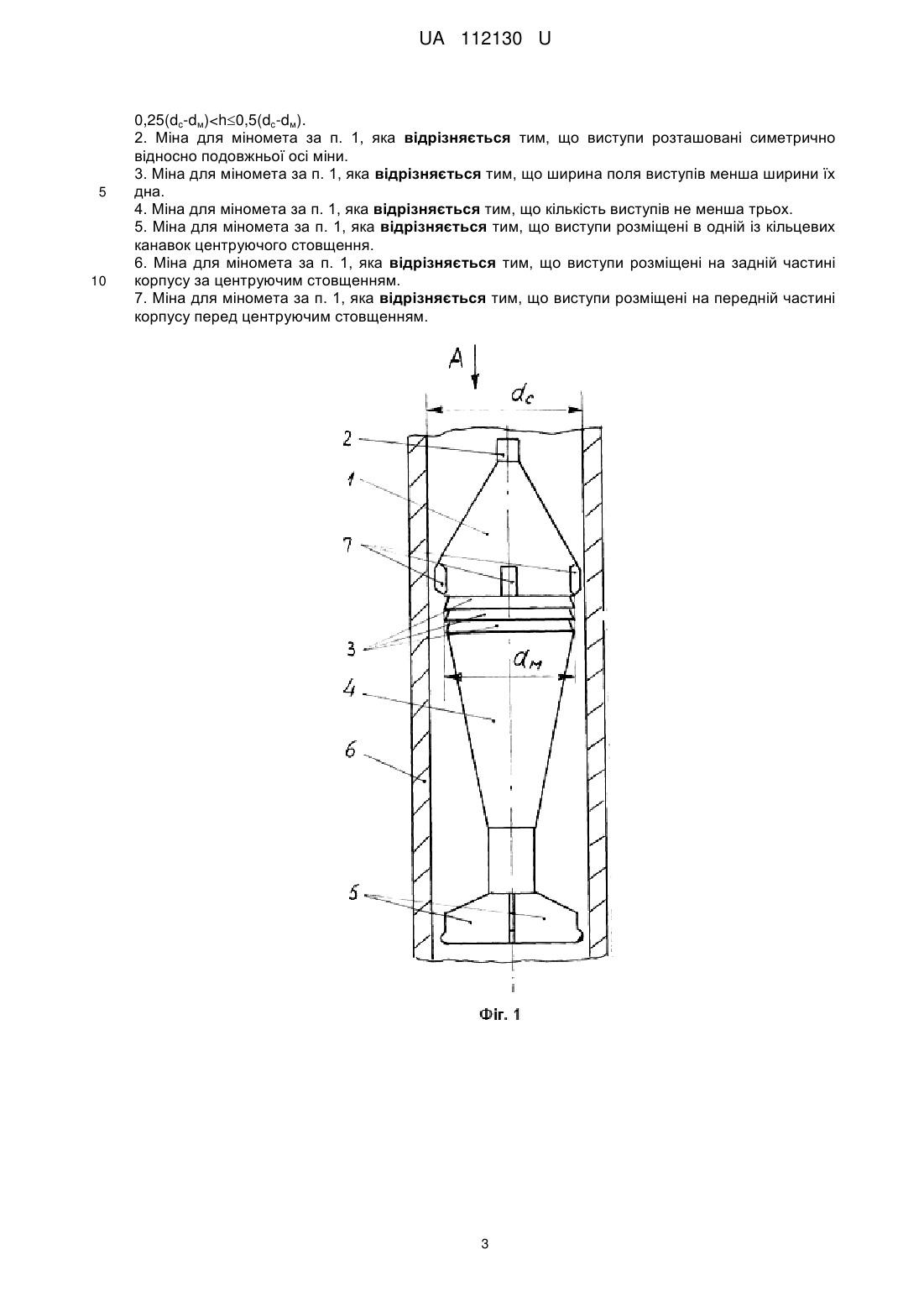

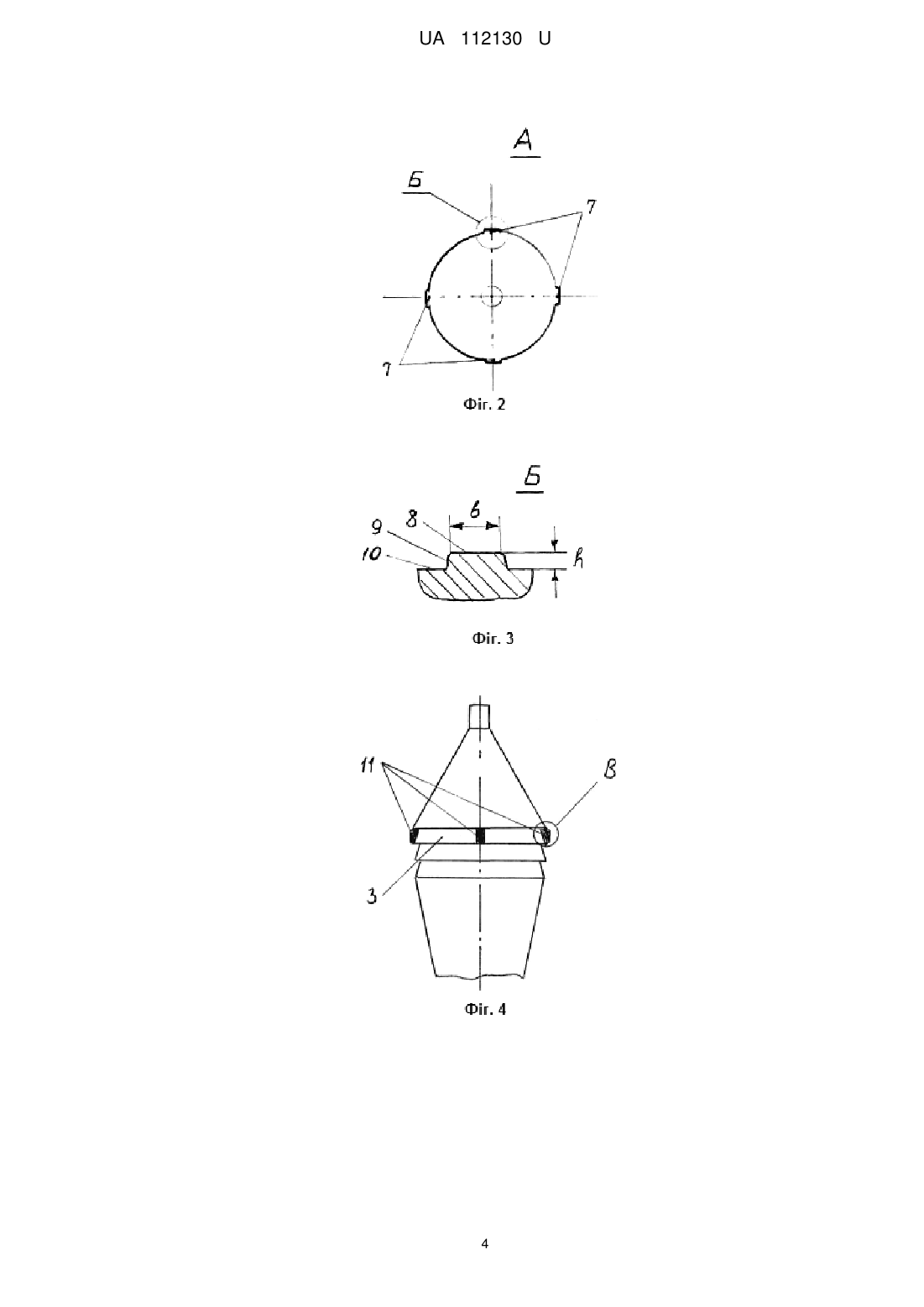

2. Міна для міномета за п. 1, яка відрізняється тим, що виступи розташовані симетрично відносно подовжньої осі міни.

3. Міна для міномета за п. 1, яка відрізняється тим, що ширина поля виступів менша ширини їх дна.

4. Міна для міномета за п. 1, яка відрізняється тим, що кількість виступів не менша трьох.

5. Міна для міномета за п. 1, яка відрізняється тим, що виступи розміщені в одній із кільцевих канавок центруючого стовщення.

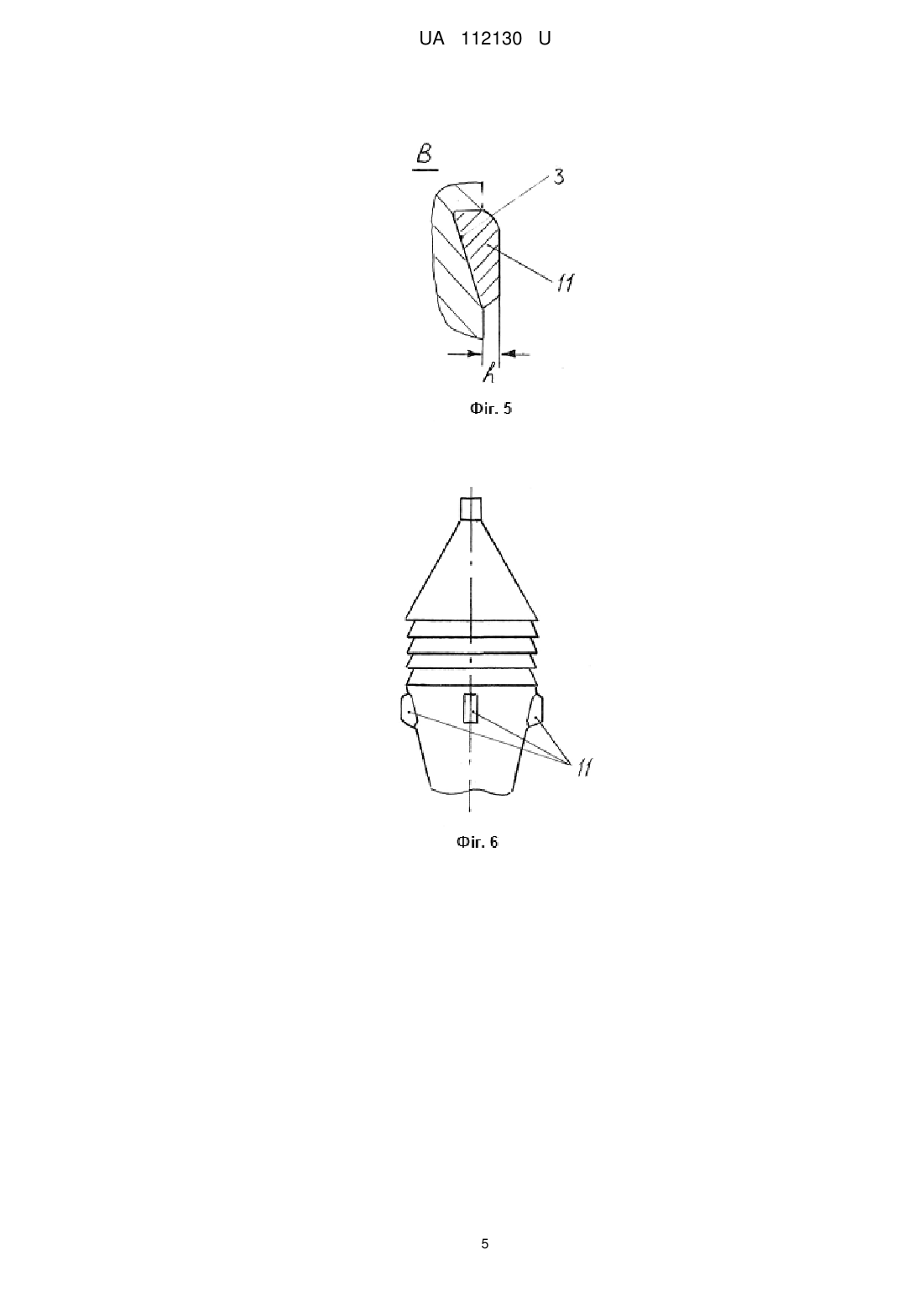

6. Міна для міномета за п. 1, яка відрізняється тим, що виступи розміщені на задній частині корпусу за центруючим стовщенням.

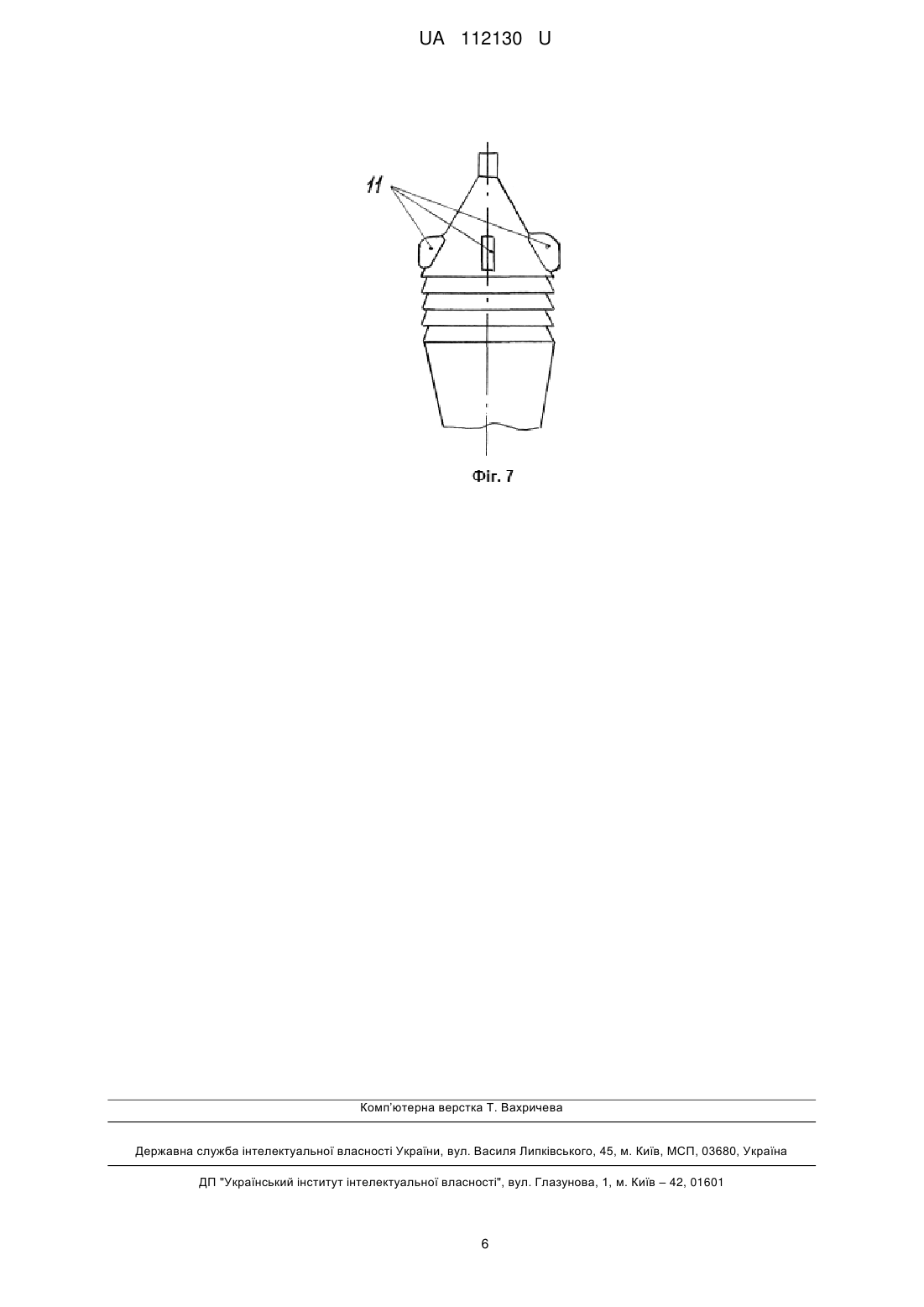

7. Міна для міномета за п. 1, яка відрізняється тим, що виступи розміщені на передній частині корпусу перед центруючим стовщенням.

Текст

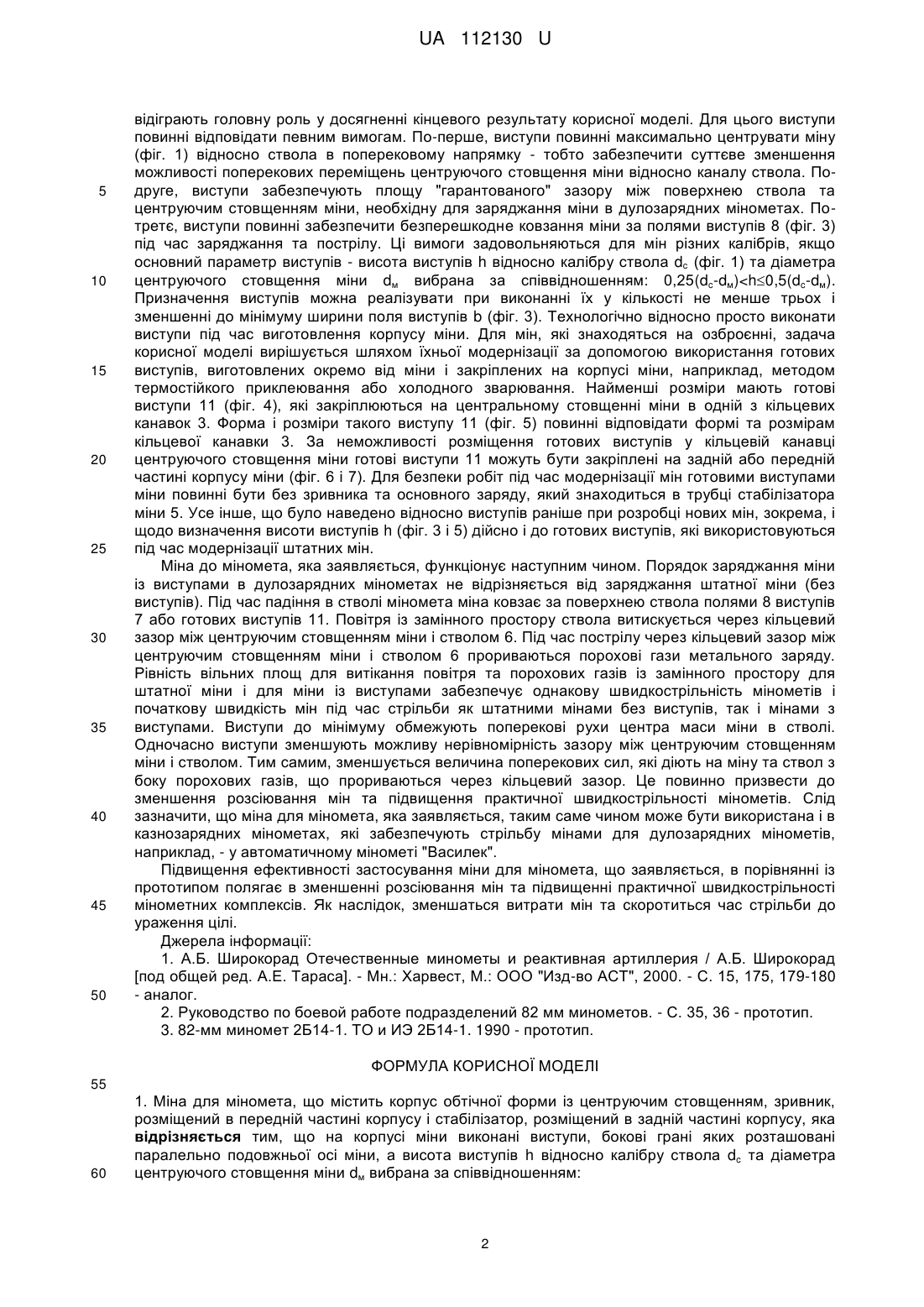

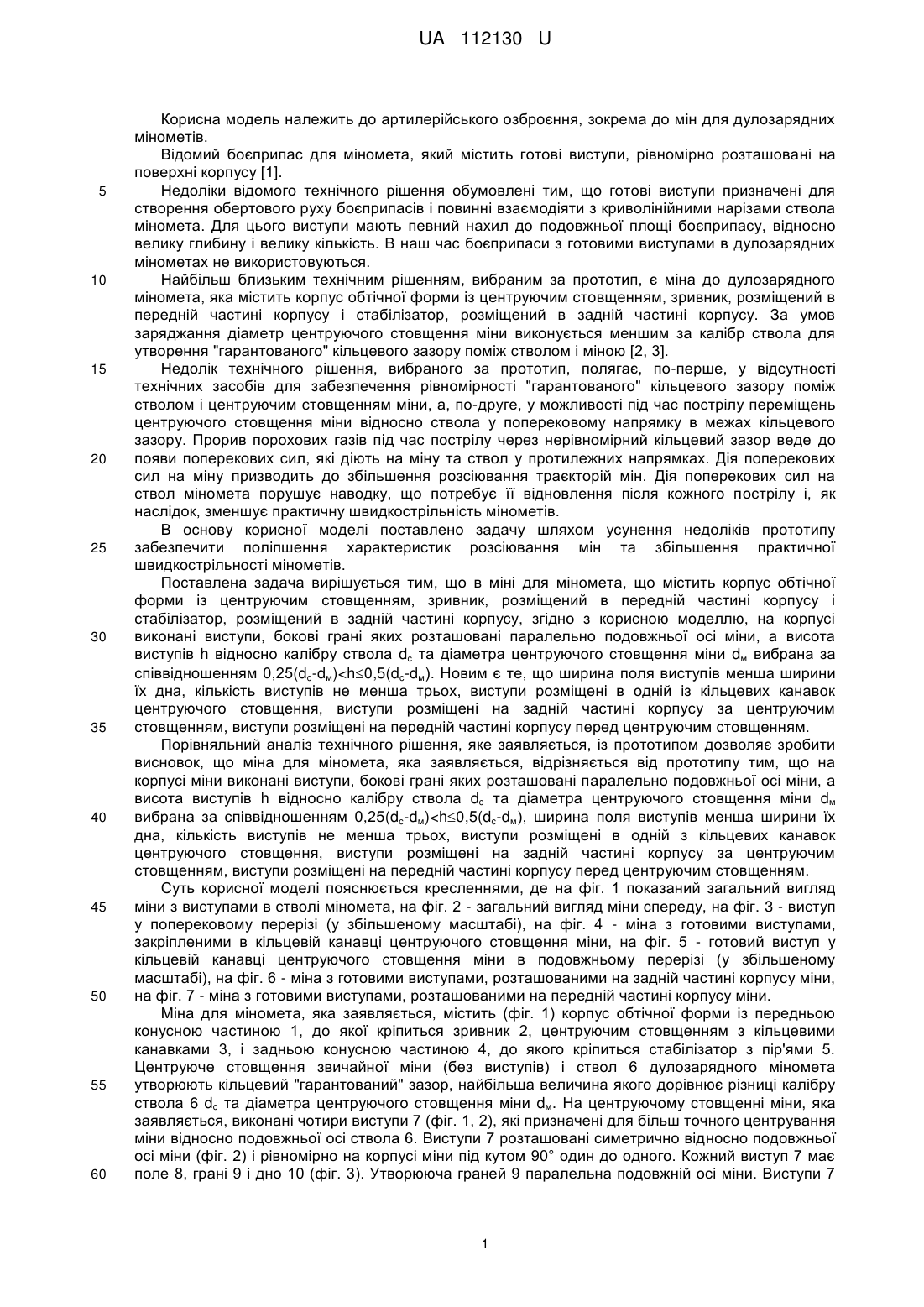

Реферат: UA 112130 U UA 112130 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до артилерійського озброєння, зокрема до мін для дулозарядних мінометів. Відомий боєприпас для міномета, який містить готові виступи, рівномірно розташовані на поверхні корпусу [1]. Недоліки відомого технічного рішення обумовлені тим, що готові виступи призначені для створення обертового руху боєприпасів і повинні взаємодіяти з криволінійними нарізами ствола міномета. Для цього виступи мають певний нахил до подовжньої площі боєприпасу, відносно велику глибину і велику кількість. В наш час боєприпаси з готовими виступами в дулозарядних мінометах не використовуються. Найбільш близьким технічним рішенням, вибраним за прототип, є міна до дулозарядного міномета, яка містить корпус обтічної форми із центруючим стовщенням, зривник, розміщений в передній частині корпусу і стабілізатор, розміщений в задній частині корпусу. За умов заряджання діаметр центруючого стовщення міни виконується меншим за калібр ствола для утворення "гарантованого" кільцевого зазору поміж стволом і міною [2, 3]. Недолік технічного рішення, вибраного за прототип, полягає, по-перше, у відсутності технічних засобів для забезпечення рівномірності "гарантованого" кільцевого зазору поміж стволом і центруючим стовщенням міни, а, по-друге, у можливості під час пострілу переміщень центруючого стовщення міни відносно ствола у поперековому напрямку в межах кільцевого зазору. Прорив порохових газів під час пострілу через нерівномірний кільцевий зазор веде до появи поперекових сил, які діють на міну та ствол у протилежних напрямках. Дія поперекових сил на міну призводить до збільшення розсіювання траєкторій мін. Дія поперекових сил на ствол міномета порушує наводку, що потребує її відновлення після кожного пострілу і, як наслідок, зменшує практичну швидкострільність мінометів. В основу корисної моделі поставлено задачу шляхом усунення недоліків прототипу забезпечити поліпшення характеристик розсіювання мін та збільшення практичної швидкострільності мінометів. Поставлена задача вирішується тим, що в міні для міномета, що містить корпус обтічної форми із центруючим стовщенням, зривник, розміщений в передній частині корпусу і стабілізатор, розміщений в задній частині корпусу, згідно з корисною моделлю, на корпусі виконані виступи, бокові грані яких розташовані паралельно подовжньої осі міни, а висота виступів h відносно калібру ствола dc та діаметра центруючого стовщення міни dм вибрана за співвідношенням 0,25(dc-dм)

Дивитися

Додаткова інформація

МПК / Мітки

МПК: F42B 10/00

Мітки: міна, міномета
