Ствол міномета 120 мм на колісній основі

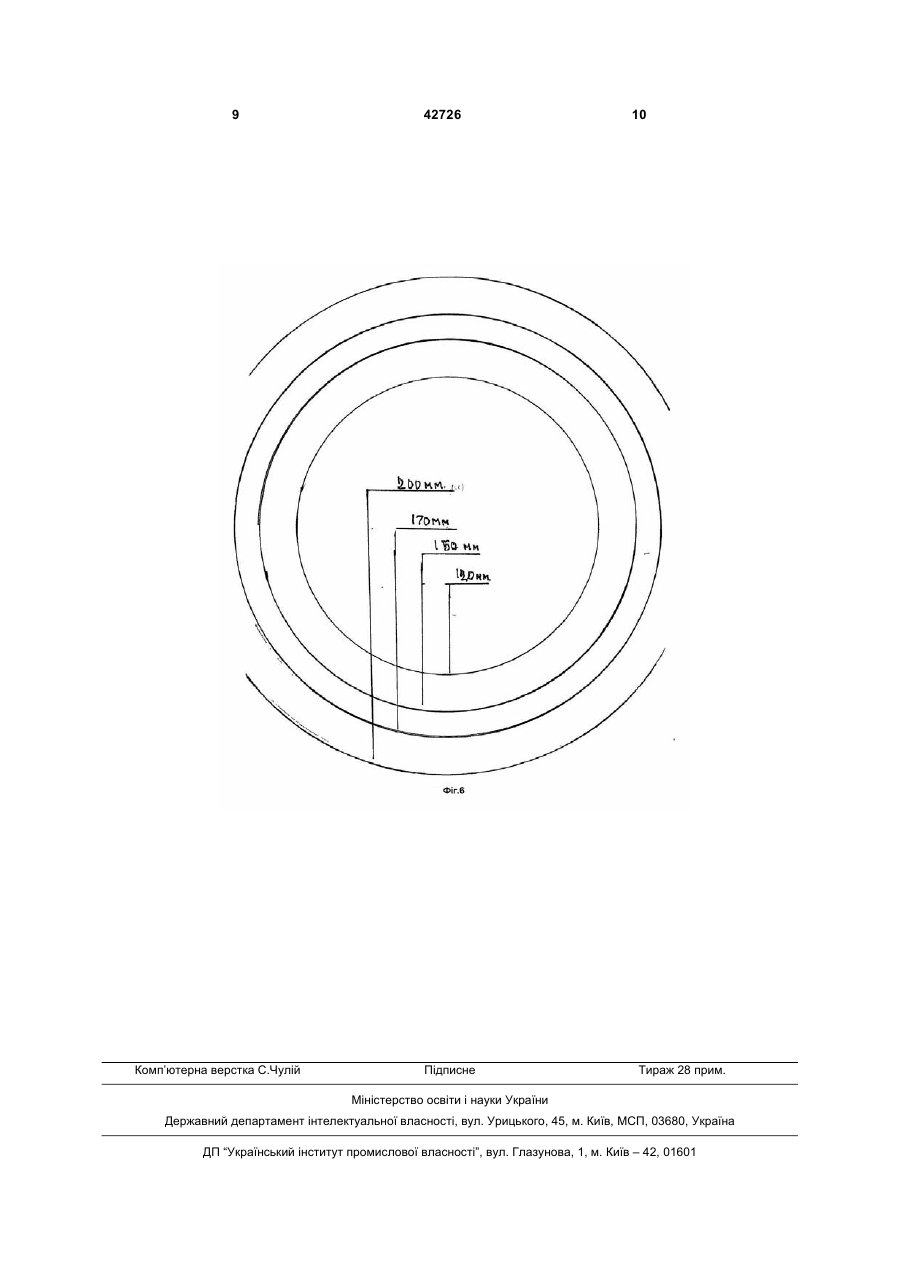

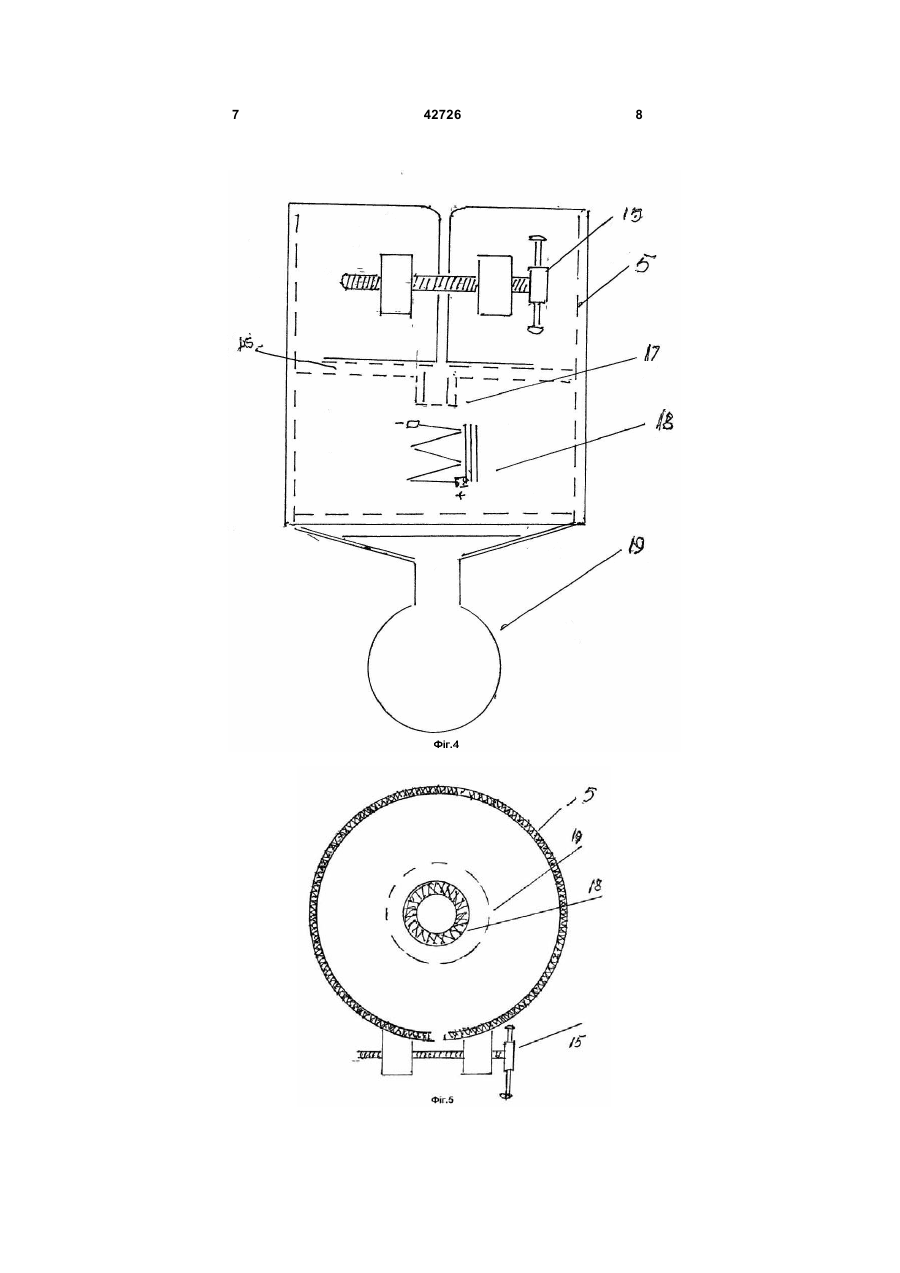

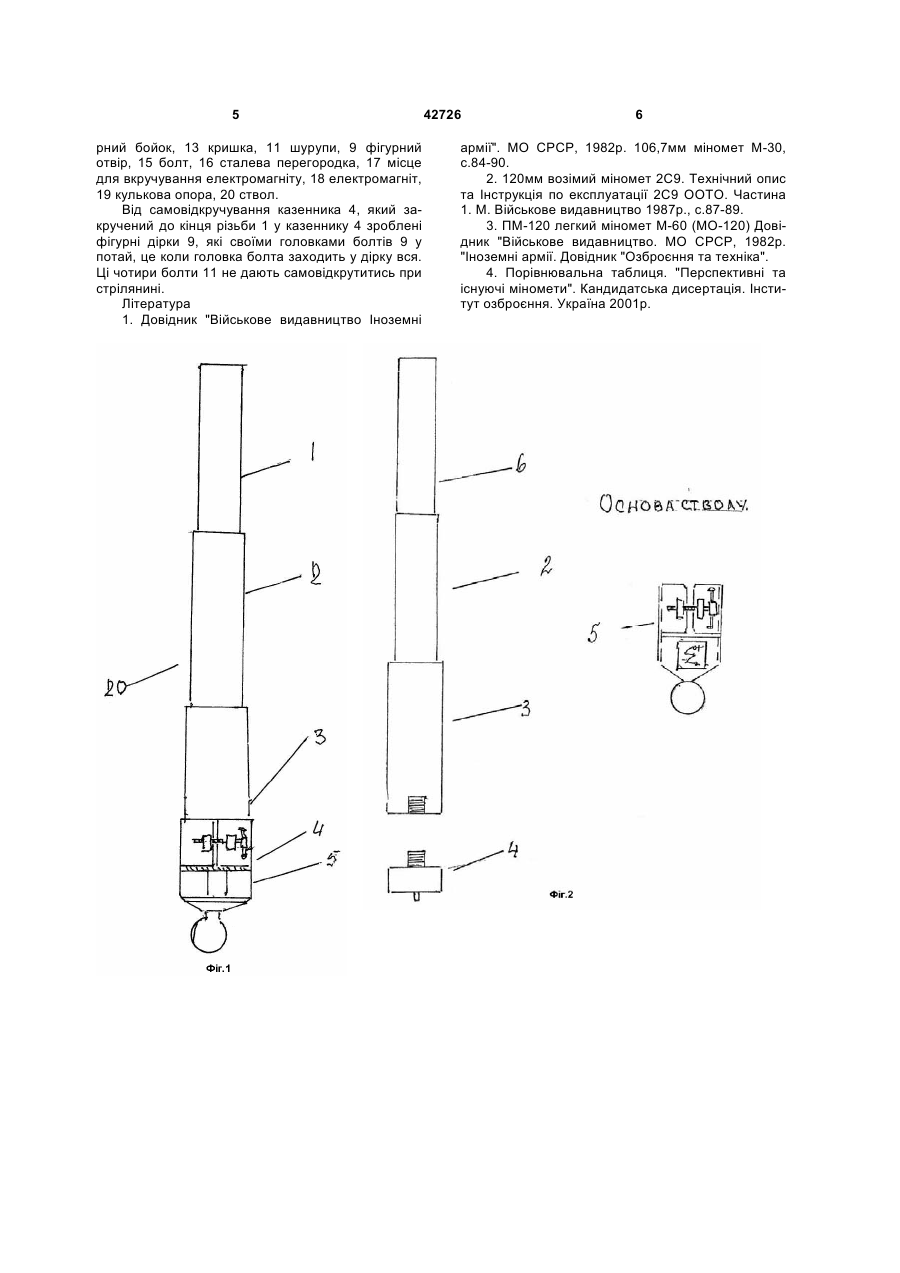

1. Ствол міномета 120 мм на колісній основі, виконаний із сталевої кованої труби, який відрізняється тим, що він є двоступеневим і має п'ять складових, перша складова - продовжувач, довжина якого 56 см, а друга складова ствола має довжину 56 см, а товщину 170 см, на яку надягається хомут-поводир, який рухає ствол вперед чи назад, третя складова ствола - казенна частина, має довжину 56 см, товщину 200 см, в якій знизу нарізана внутрішня різьба, в яку вкручується своєю різьбою казенник, у середині казенника виконано фігурний отвір, в який встромляється фігурний бойок з поворотною пружиною, яка постійно утримує бойок у крайньому задньому положенні, це буде четверта складова ствола, а п'ята складо 3 різних засобів швидко міняти вогневу позицію, коли не було можливості гарно обладнати вогневу позицію для стрілянини. Проведений аналіз двох вогневих засобів, в яких конструкція та комплектування схожі, і недоліки цих мінометів однакові, а це недоліки винаходу столітньої давнини конструкції, збірно-розбірної конструкції, погана купність, малий розмір прицілювання по горизонту усього ≈20°, та відсутність маневру на полі бою. Рішення технічної задачі по покращенню безкорпусної збірно-розбірної конструкції самого міномету, незалежно від калібру міномету та їх основи стволу. Новий ствол 120мм міномету, який має нову конфігурацію, який має двоступеневу сталеву трубу, який має три його складових, а весь склад стволу має п’ять складових, які виконують кожний свою функцію, де перша його частка, яка має довжину 56см та товщину 150мм та виконує функцію як продовжувач, який може міняти свою довжину, яка залежить від дослідної стрілянини, а друга його частина, довжина якої 56см, а її товщина 170мм, а її поверхня, на якій надітий хомутповодир, рухає ствол вперед та назад для придання стволу потрібного куту для стрілянини, а третя частина стволу, довжина якої 56см, а товщина її 200мм, яка називається казенною частиною, в якій знизу у середині нарізана міцна різьба, в яку вкручується четверта частина ствола, це казенник, в якого по середині зроблена фігурна дірка, в яку встромляється бойок з пружиною, яка постійно утримує бойок у задньому крайньому положенні, де все це закривається кришкою та шурупами, а сам казенник прикручується чотирма болтами від самодовільного відкручування до низу казенної частини. На низ казенної частини, закриваючи казенник, надягається п’ята його частина, а це основа стволу, яка у своєму складі має хомут з міцним болтом, камеру для електромагніту та кулькову опору, яка дає можливість стволу ставити його вертикально. Усі прилади та пристосування на багатогранному корпусі міномету закріплюються стаціонарно. Ефективність 120мм нового стволу коли він поставлений вертикально, коли міномет буде забезпечений фахово укомплектований прицілювальним приладом, який дасть можливість забезпечити вести стрілянину від 0° до 360° по колу, чого немає ні в одній конструкції мінометів, які стоять на озброєнні у цілому світі, бо це Ноу-Хау у світовому озброєнні. Рішення технічного завдання можна поставить бо пропонована мною багатогранна конструкція з новою конструкцією ствола дає можливість купно та устойчиво стріляти, стріляти далеко, бо ствол має можливість використовувати вибивні патрони збільшеної міцності, а легкий корпус буде міцно стояти на площі кузова, бо сталеве корито буде кріпити конструкцію міномету своїм кріпленням так, що він не буде навіть тремтіти. Порівнювальний аналіз та заява на технічне рішення дає можливість зробити висновок, що пропонований ствол відрізняється від прототипу 42726 4 відомого тим, що він являє собою одну із часток, коли одна частка кріпиться до другої, як у м’ясомолочному виробництві, тобто збірнорозбірна безкорпусна конструкція. Новий ствол має у своєму складі п’ять складових, які покращують технічні та бойові показники. Таким чином пропонований новий ствол 120мм міномету не має аналогів у світі, а при зрівнюванні цього рішення не тільки із прототипом, а із другими технічними рішеннями в даній галузі техніки дає можливість зробити висновок, що нова корисна модель відповідає критерію новизна. Суть корисної моделі пояснюється кресленнями, де на Фіг.1 показано загальний вигляд стволу, на Фіг.2 показано ствол та його складові, на Фіг.3 показаний казенник та його складові, а на Фіг.4, 5 показана п’ята складова, це основа ствола, а на Фіг.6 показано розміри контуру ствола. Ствол 170 конструктивно має п’ять часток /складових/, які виконують кожний свою функцію, де під цифрою 1 показана перша частина стволу, як продовжувач, довжина якого 56см, а товщина його 150мм, він може міняти свою довжину, яка залежить від дослідної стрілянини. Друга частка стволу під цифрою 2, довжина якої 56см, а товщина її рівна 170мм, а її поверхня, її середина на яку надягається хомут-поводир, який двигає верхню частку стволу вперед та назад, а також виконує утримання зменшеного тиску, який зроблений вибивним патроном. Третя частка стволу, яка під цифрою 3, це казенна частина стволу, яка виконує функцію утримання великого тиску вибивного па2 трону, міцність якого рівна 700кг/см . Четверта частка стволу, це казенник під цифрою 4, який своєю різьбою 8 вкручується у різьбу, яка нарізана у кінці /нижньому/ казенної частки стволу. Фіг.2, 3. Різьба на кінці казенної частини 6, в яку вкручується казенник 4, усередині якого зроблена фігурна дірка, в яку встромляється бойок 12 із поворотною пружиною 10, яка постійно утримує його в крайньому задньому положенні. Вся ця конструкція закривається кришкою 13 та кріпиться шурупами 14. П’ята частка стволу під цифрою 5, це основа стволу, яка складається із трьох частин, а це хомут із великим болтом 15, сталева перегородка 16, у центрі якої приварено електрозваркою місце для закручення електромагніту 17, а сам електромагніт під цифрою 18, третя частка основи стволу це кулькова опора 19, яка встромляється у сферичну чашу /келих/ /сферичний келих/. На Фіг.6 показано цифри товщини нового двоступеневого 120мм стволу, показано натуральні цифри стволу міномету. Ефект 120мм стволу буде тільки тоді, коли він комплектує собою багатограновий корпус, який забезпечений фахово зроблений прицілювальний прилад, забезпечуючи стрілянину від 0° до 360° по колу. Що як корисна модель виконується вперше у світі мінометного озброєння. 1 подовжувач, 2 друга складова, 3 казенна складова. 4 казенник, 5 основа ствола, 6 різьба на казеннику, 7 різьба, 8 різьба, 10 пружина, 12 фігу 5 рний бойок, 13 кришка, 11 шурупи, 9 фігурний отвір, 15 болт, 16 сталева перегородка, 17 місце для вкручування електромагніту, 18 електромагніт, 19 кулькова опора, 20 ствол. Від самовідкручування казенника 4, який закручений до кінця різьби 1 у казеннику 4 зроблені фігурні дірки 9, які своїми головками болтів 9 у потай, це коли головка болта заходить у дірку вся. Ці чотири болти 11 не дають самовідкрутитись при стрілянині. Література 1. Довідник "Військове видавництво Іноземні 42726 6 армії". МО СРСР, 1982р. 106,7мм міномет М-30, с.84-90. 2. 120мм возімий міномет 2С9. Технічний опис та Інструкція по експлуатації 2С9 ООТО. Частина 1. М. Військове видавництво 1987p., c.87-89. 3. ПМ-120 легкий міномет М-60 (МО-120) Довідник "Військове видавництво. МО СРСР, 1982р. "Іноземні армії. Довідник "Озброєння та техніка". 4. Порівнювальна таблиця. "Перспективні та існуючі міномети". Кандидатська дисертація. Інститут озброєння. Україна 2001р. 7 42726 8 9 Комп’ютерна верстка C.Чулій 42726 Підписне 10 Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
