Гайка-перехідник до маршового двигуна набою рпг-7в

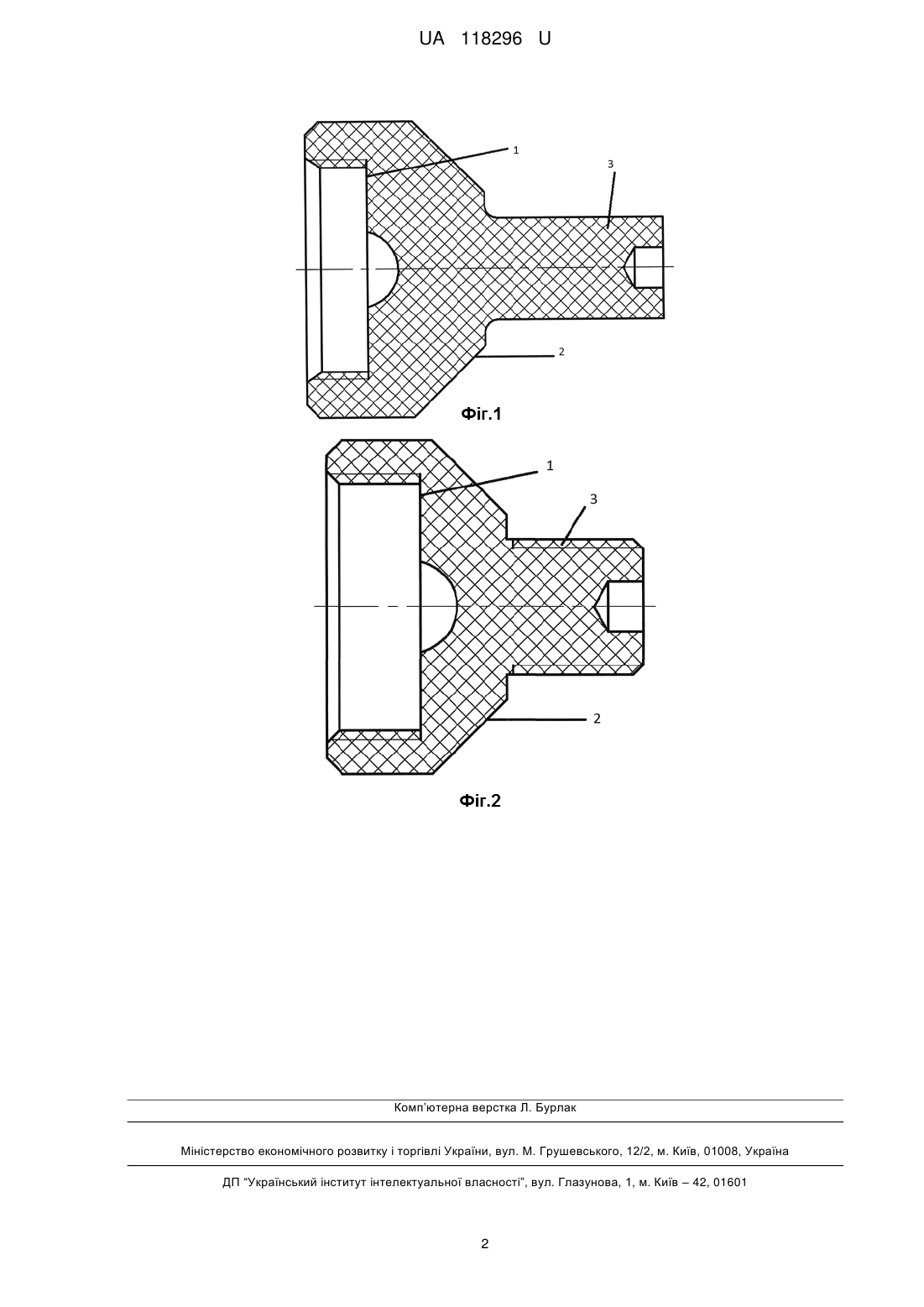

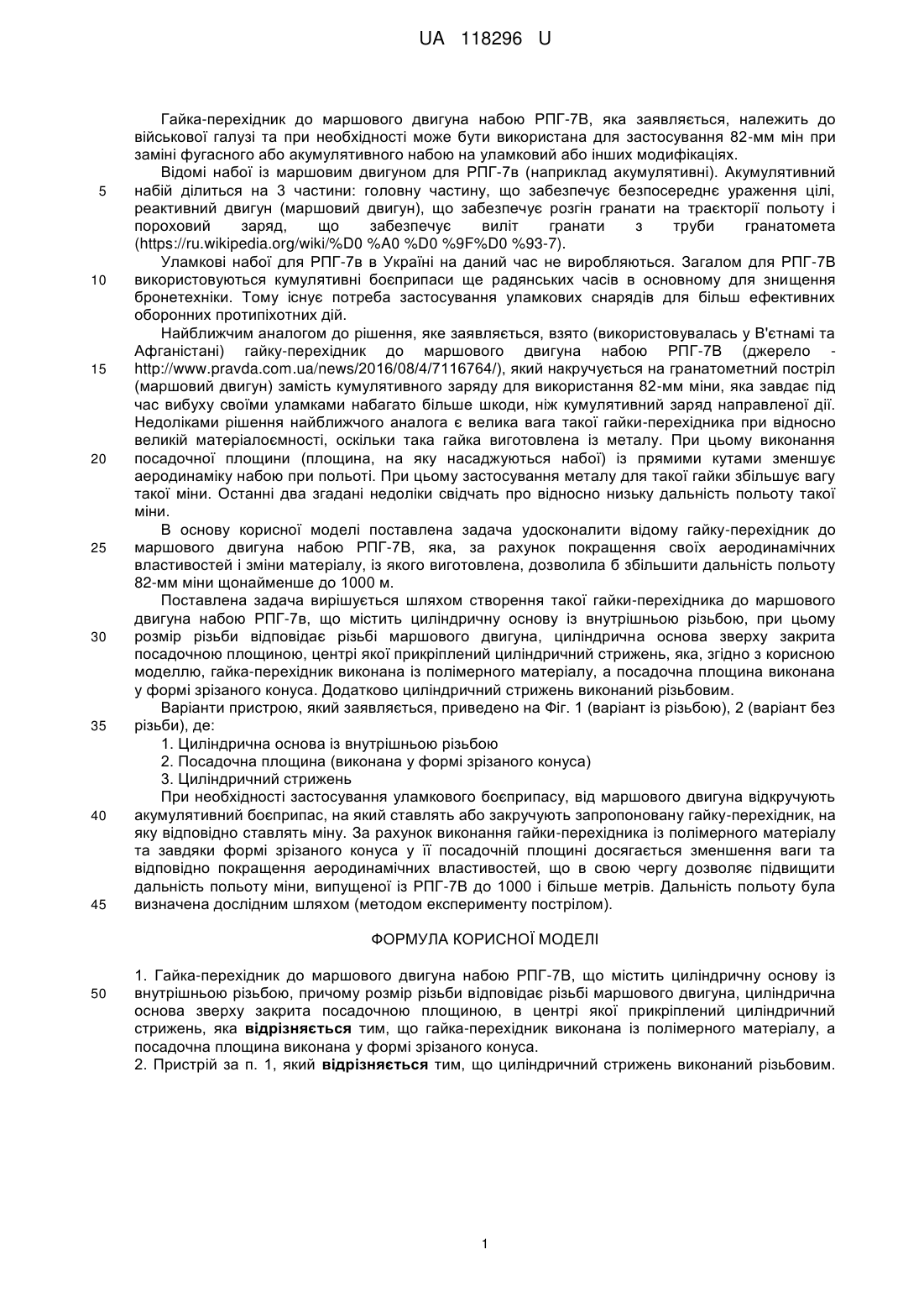

Реферат: Гайка-перехідник до маршового двигуна набою РПГ-7В містить циліндричну основу із внутрішньою різьбою, при цьому розмір різьби відповідає різьбі маршового двигуна, циліндрична основа зверху закрита посадочною площиною, у центрі якої прикріплений циліндричний стрижень. Гайка-перехідник виконана із полімерного матеріалу, а посадочна площина виконана у формі зрізаного конуса. Циліндричний стрижень виконаний різьбовим. UA 118296 U (54) ГАЙКА-ПЕРЕХІДНИК ДО МАРШОВОГО ДВИГУНА НАБОЮ РПГ-7В UA 118296 U UA 118296 U 5 10 15 20 25 30 35 40 45 Гайка-перехідник до маршового двигуна набою РПГ-7В, яка заявляється, належить до військової галузі та при необхідності може бути використана для застосування 82-мм мін при заміні фугасного або акумулятивного набою на уламковий або інших модифікаціях. Відомі набої із маршовим двигуном для РПГ-7в (наприклад акумулятивні). Акумулятивний набій ділиться на 3 частини: головну частину, що забезпечує безпосереднє ураження цілі, реактивний двигун (маршовий двигун), що забезпечує розгін гранати на траєкторії польоту і пороховий заряд, що забезпечує виліт гранати з труби гранатомета (https://ru.wikipedia.org/wiki/%D0 %A0 %D0 %9F%D0 %93-7). Уламкові набої для РПГ-7в в Україні на даний час не виробляються. Загалом для РПГ-7В використовуються кумулятивні боєприпаси ще радянських часів в основному для знищення бронетехніки. Тому існує потреба застосування уламкових снарядів для більш ефективних оборонних протипіхотних дій. Найближчим аналогом до рішення, яке заявляється, взято (використовувалась у В'єтнамі та Афганістані) гайку-перехідник до маршового двигуна набою РПГ-7В (джерело http://www.pravda.com.ua/news/2016/08/4/7116764/), який накручується на гранатометний постріл (маршовий двигун) замість кумулятивного заряду для використання 82-мм міни, яка завдає під час вибуху своїми уламками набагато більше шкоди, ніж кумулятивний заряд направленої дії. Недоліками рішення найближчого аналога є велика вага такої гайки-перехідника при відносно великій матеріалоємності, оскільки така гайка виготовлена із металу. При цьому виконання посадочної площини (площина, на яку насаджуються набої) із прямими кутами зменшує аеродинаміку набою при польоті. При цьому застосування металу для такої гайки збільшує вагу такої міни. Останні два згадані недоліки свідчать про відносно низьку дальність польоту такої міни. В основу корисної моделі поставлена задача удосконалити відому гайку-перехідник до маршового двигуна набою РПГ-7В, яка, за рахунок покращення своїх аеродинамічних властивостей і зміни матеріалу, із якого виготовлена, дозволила б збільшити дальність польоту 82-мм міни щонайменше до 1000 м. Поставлена задача вирішується шляхом створення такої гайки-перехідника до маршового двигуна набою РПГ-7в, що містить циліндричну основу із внутрішньою різьбою, при цьому розмір різьби відповідає різьбі маршового двигуна, циліндрична основа зверху закрита посадочною площиною, центрі якої прикріплений циліндричний стрижень, яка, згідно з корисною моделлю, гайка-перехідник виконана із полімерного матеріалу, а посадочна площина виконана у формі зрізаного конуса. Додатково циліндричний стрижень виконаний різьбовим. Варіанти пристрою, який заявляється, приведено на Фіг. 1 (варіант із різьбою), 2 (варіант без різьби), де: 1. Циліндрична основа із внутрішньою різьбою 2. Посадочна площина (виконана у формі зрізаного конуса) 3. Циліндричний стрижень При необхідності застосування уламкового боєприпасу, від маршового двигуна відкручують акумулятивний боєприпас, на який ставлять або закручують запропоновану гайку-перехідник, на яку відповідно ставлять міну. За рахунок виконання гайки-перехідника із полімерного матеріалу та завдяки формі зрізаного конуса у її посадочній площині досягається зменшення ваги та відповідно покращення аеродинамічних властивостей, що в свою чергу дозволяє підвищити дальність польоту міни, випущеної із РПГ-7В до 1000 і більше метрів. Дальність польоту була визначена дослідним шляхом (методом експерименту пострілом). ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 1. Гайка-перехідник до маршового двигуна набою РПГ-7В, що містить циліндричну основу із внутрішньою різьбою, причому розмір різьби відповідає різьбі маршового двигуна, циліндрична основа зверху закрита посадочною площиною, в центрі якої прикріплений циліндричний стрижень, яка відрізняється тим, що гайка-перехідник виконана із полімерного матеріалу, а посадочна площина виконана у формі зрізаного конуса. 2. Пристрій за п. 1, який відрізняється тим, що циліндричний стрижень виконаний різьбовим. 1 UA 118296 U Комп’ютерна верстка Л. Бурлак Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
