Машина для полірування та шліфування дрібних полімерних деталей

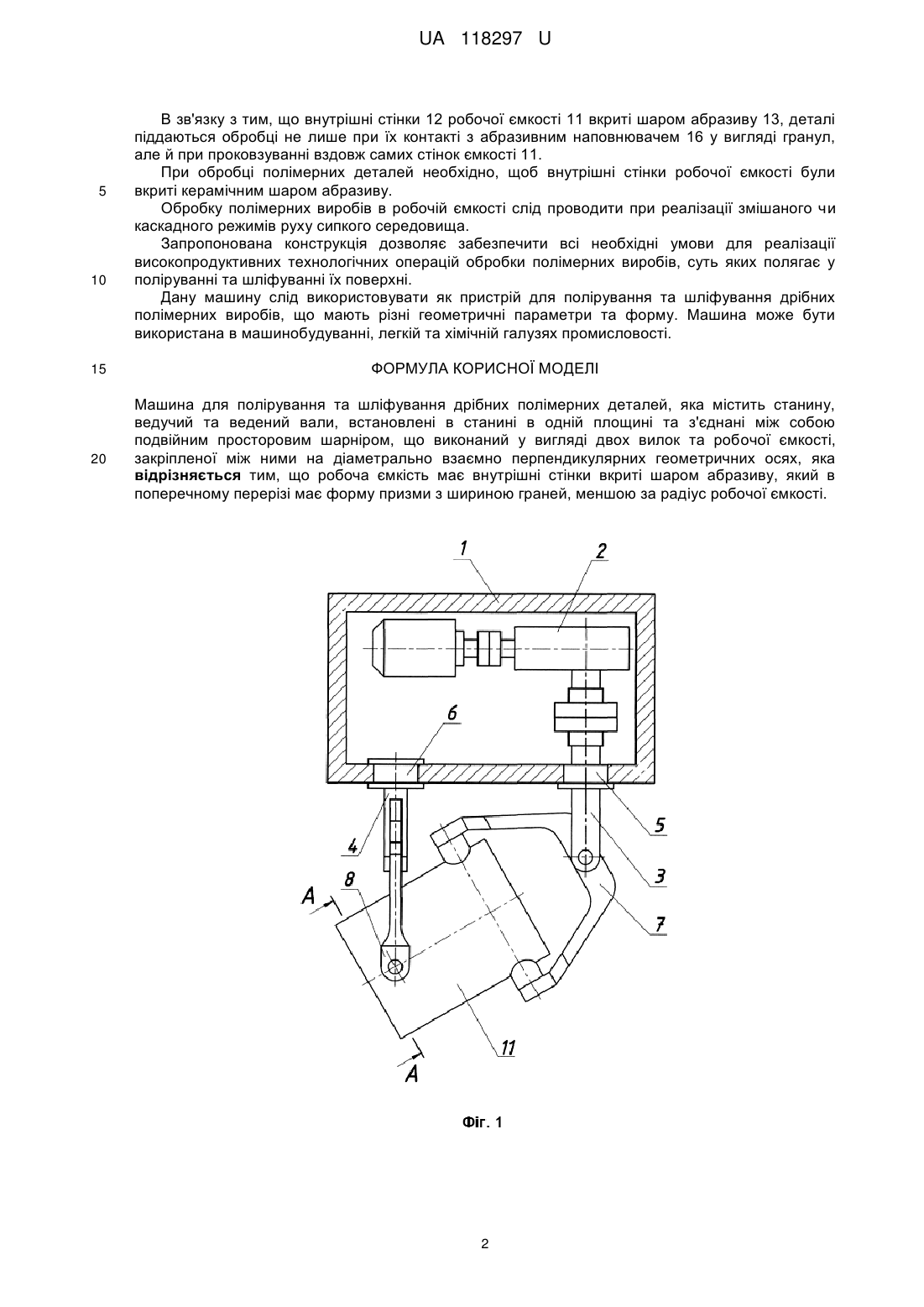

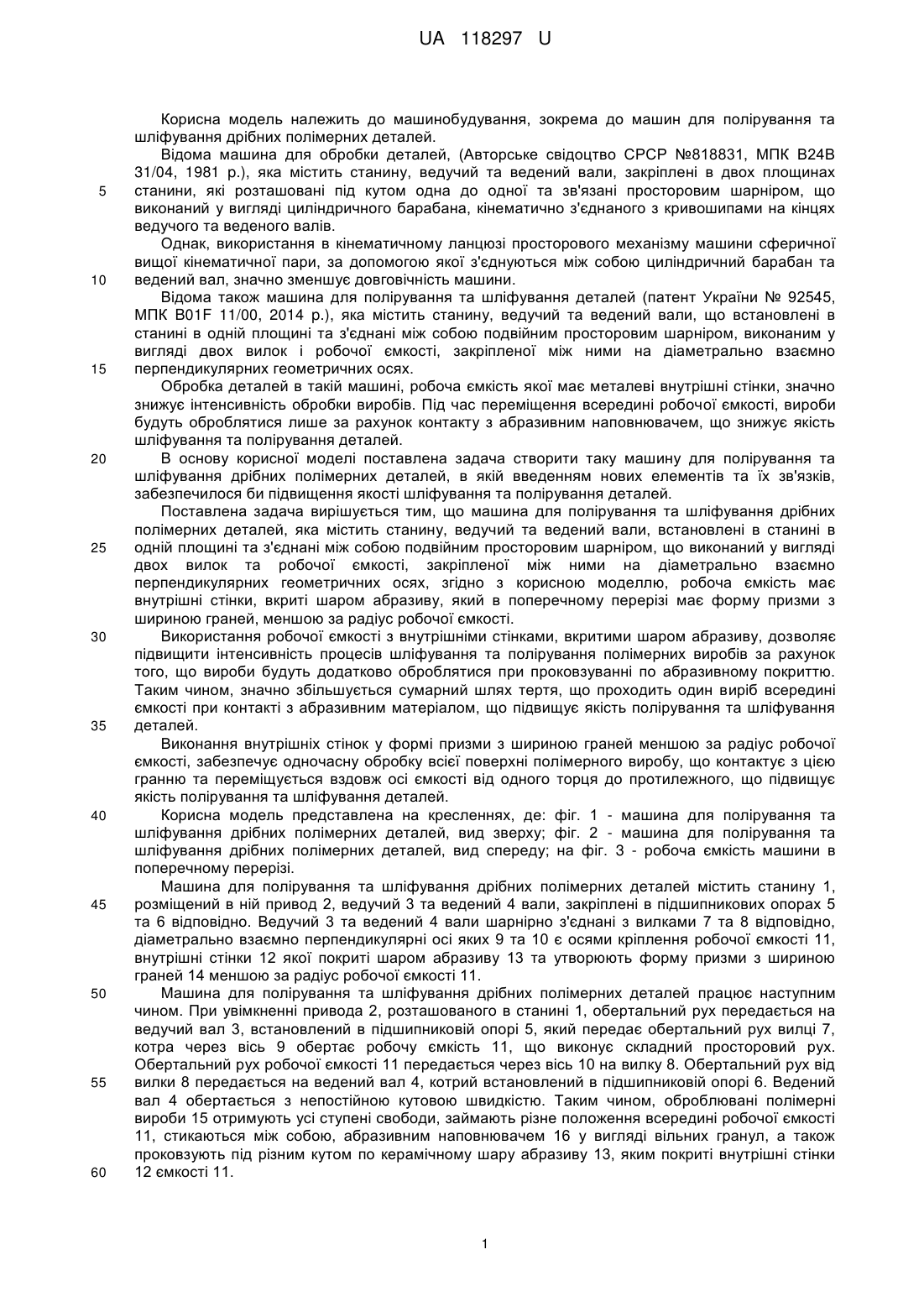

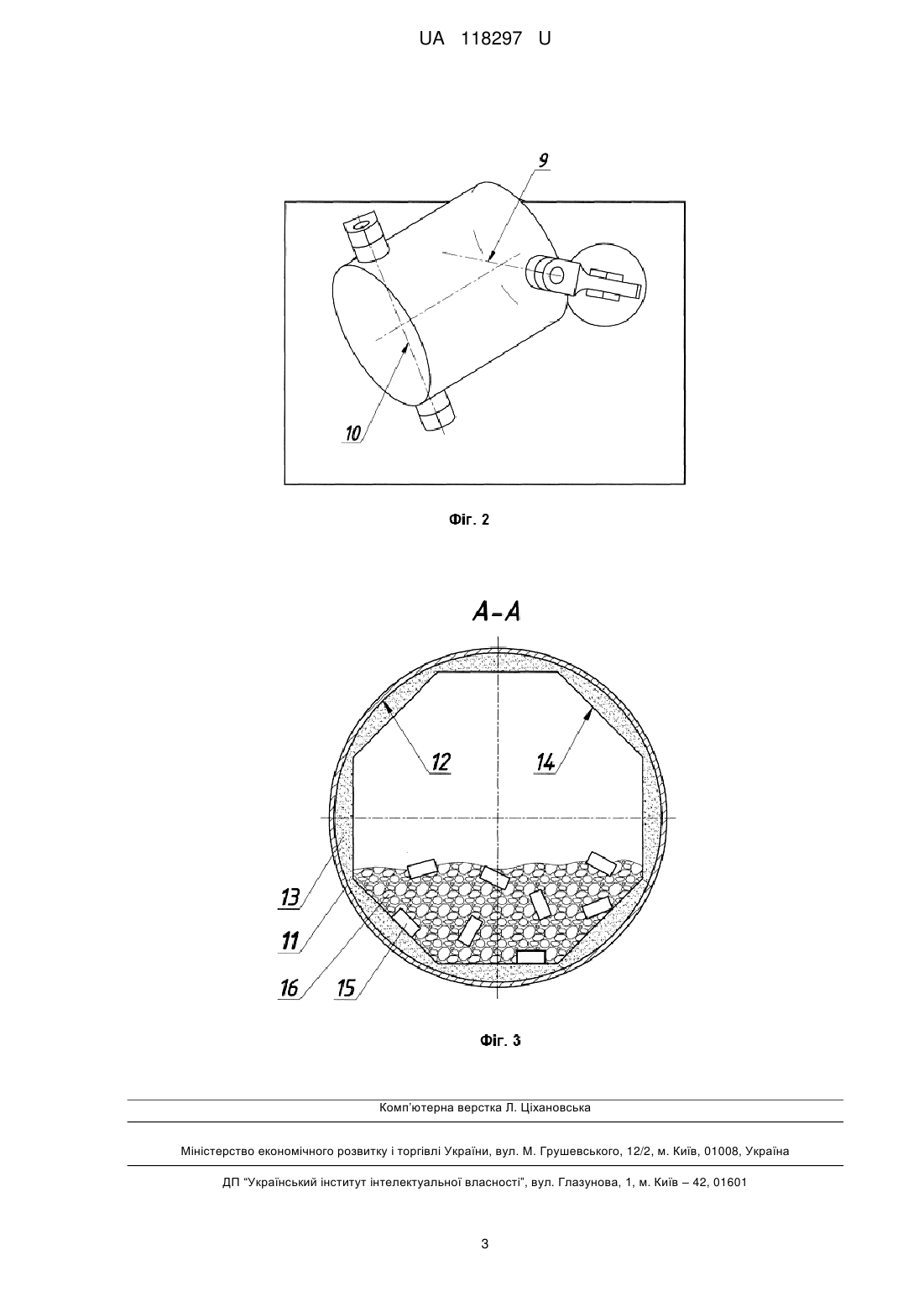

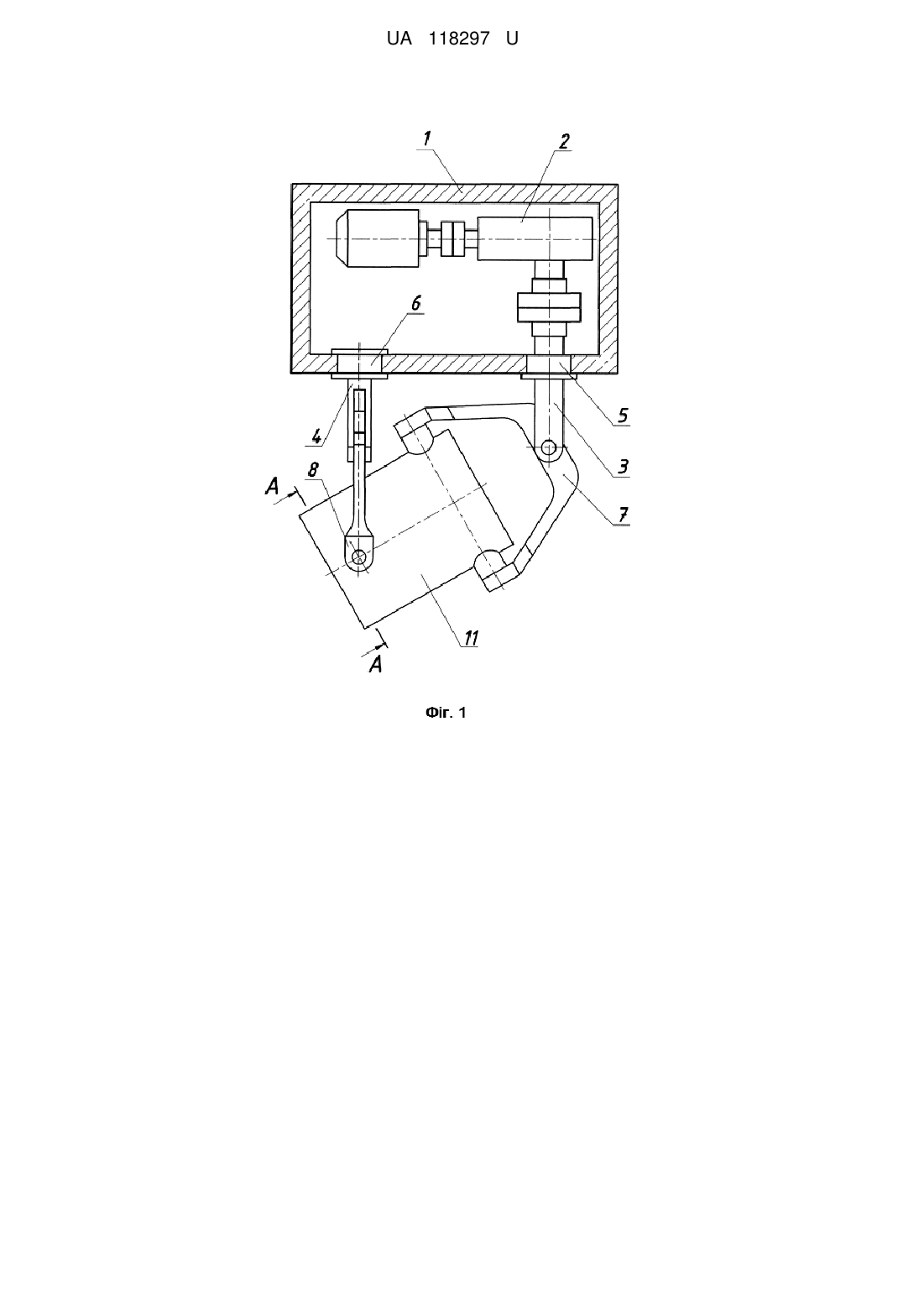

Реферат: Машина для полірування та шліфування дрібних полімерних деталей, містить станину, ведучий та ведений вали, встановлені в станині в одній площині та з'єднані між собою подвійним просторовим шарніром, що виконаний у вигляді двох вилок та робочої ємкості, закріпленої між ними на діаметрально взаємно перпендикулярних геометричних осях. Робоча ємкість має внутрішні стінки вкриті шаром абразиву, який в поперечному перерізі має форму призми з шириною граней, меншою за радіус робочої ємкості. UA 118297 U (54) МАШИНА ДЛЯ ПОЛІРУВАННЯ ТА ШЛІФУВАННЯ ДРІБНИХ ПОЛІМЕРНИХ ДЕТАЛЕЙ UA 118297 U UA 118297 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до машинобудування, зокрема до машин для полірування та шліфування дрібних полімерних деталей. Відома машина для обробки деталей, (Авторське свідоцтво СРСР №818831, МПК В24В 31/04, 1981 p.), яка містить станину, ведучий та ведений вали, закріплені в двох площинах станини, які розташовані під кутом одна до одної та зв'язані просторовим шарніром, що виконаний у вигляді циліндричного барабана, кінематично з'єднаного з кривошипами на кінцях ведучого та веденого валів. Однак, використання в кінематичному ланцюзі просторового механізму машини сферичної вищої кінематичної пари, за допомогою якої з'єднуються між собою циліндричний барабан та ведений вал, значно зменшує довговічність машини. Відома також машина для полірування та шліфування деталей (патент України № 92545, МПК B01F 11/00, 2014 p.), яка містить станину, ведучий та ведений вали, що встановлені в станині в одній площині та з'єднані між собою подвійним просторовим шарніром, виконаним у вигляді двох вилок і робочої ємкості, закріпленої між ними на діаметрально взаємно перпендикулярних геометричних осях. Обробка деталей в такій машині, робоча ємкість якої має металеві внутрішні стінки, значно знижує інтенсивність обробки виробів. Під час переміщення всередині робочої ємкості, вироби будуть оброблятися лише за рахунок контакту з абразивним наповнювачем, що знижує якість шліфування та полірування деталей. В основу корисної моделі поставлена задача створити таку машину для полірування та шліфування дрібних полімерних деталей, в якій введенням нових елементів та їх зв'язків, забезпечилося би підвищення якості шліфування та полірування деталей. Поставлена задача вирішується тим, що машина для полірування та шліфування дрібних полімерних деталей, яка містить станину, ведучий та ведений вали, встановлені в станині в одній площині та з'єднані між собою подвійним просторовим шарніром, що виконаний у вигляді двох вилок та робочої ємкості, закріпленої між ними на діаметрально взаємно перпендикулярних геометричних осях, згідно з корисною моделлю, робоча ємкість має внутрішні стінки, вкриті шаром абразиву, який в поперечному перерізі має форму призми з шириною граней, меншою за радіус робочої ємкості. Використання робочої ємкості з внутрішніми стінками, вкритими шаром абразиву, дозволяє підвищити інтенсивність процесів шліфування та полірування полімерних виробів за рахунок того, що вироби будуть додатково оброблятися при проковзуванні по абразивному покриттю. Таким чином, значно збільшується сумарний шлях тертя, що проходить один виріб всередині ємкості при контакті з абразивним матеріалом, що підвищує якість полірування та шліфування деталей. Виконання внутрішніх стінок у формі призми з шириною граней меншою за радіус робочої ємкості, забезпечує одночасну обробку всієї поверхні полімерного виробу, що контактує з цією гранню та переміщується вздовж осі ємкості від одного торця до протилежного, що підвищує якість полірування та шліфування деталей. Корисна модель представлена на кресленнях, де: фіг. 1 - машина для полірування та шліфування дрібних полімерних деталей, вид зверху; фіг. 2 - машина для полірування та шліфування дрібних полімерних деталей, вид спереду; на фіг. 3 - робоча ємкість машини в поперечному перерізі. Машина для полірування та шліфування дрібних полімерних деталей містить станину 1, розміщений в ній привод 2, ведучий 3 та ведений 4 вали, закріплені в підшипникових опорах 5 та 6 відповідно. Ведучий 3 та ведений 4 вали шарнірно з'єднані з вилками 7 та 8 відповідно, діаметрально взаємно перпендикулярні осі яких 9 та 10 є осями кріплення робочої ємкості 11, внутрішні стінки 12 якої покриті шаром абразиву 13 та утворюють форму призми з шириною граней 14 меншою за радіус робочої ємкості 11. Машина для полірування та шліфування дрібних полімерних деталей працює наступним чином. При увімкненні привода 2, розташованого в станині 1, обертальний рух передається на ведучий вал 3, встановлений в підшипниковій опорі 5, який передає обертальний рух вилці 7, котра через вісь 9 обертає робочу ємкість 11, що виконує складний просторовий рух. Обертальний рух робочої ємкості 11 передається через вісь 10 на вилку 8. Обертальний рух від вилки 8 передається на ведений вал 4, котрий встановлений в підшипниковій опорі 6. Ведений вал 4 обертається з непостійною кутовою швидкістю. Таким чином, оброблювані полімерні вироби 15 отримують усі ступені свободи, займають різне положення всередині робочої ємкості 11, стикаються між собою, абразивним наповнювачем 16 у вигляді вільних гранул, а також проковзують під різним кутом по керамічному шару абразиву 13, яким покриті внутрішні стінки 12 ємкості 11. 1 UA 118297 U 5 10 15 20 В зв'язку з тим, що внутрішні стінки 12 робочої ємкості 11 вкриті шаром абразиву 13, деталі піддаються обробці не лише при їх контакті з абразивним наповнювачем 16 у вигляді гранул, але й при проковзуванні вздовж самих стінок ємкості 11. При обробці полімерних деталей необхідно, щоб внутрішні стінки робочої ємкості були вкриті керамічним шаром абразиву. Обробку полімерних виробів в робочій ємкості слід проводити при реалізації змішаного чи каскадного режимів руху сипкого середовища. Запропонована конструкція дозволяє забезпечити всі необхідні умови для реалізації високопродуктивних технологічних операцій обробки полімерних виробів, суть яких полягає у поліруванні та шліфуванні їх поверхні. Дану машину слід використовувати як пристрій для полірування та шліфування дрібних полімерних виробів, що мають різні геометричні параметри та форму. Машина може бути використана в машинобудуванні, легкій та хімічній галузях промисловості. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Машина для полірування та шліфування дрібних полімерних деталей, яка містить станину, ведучий та ведений вали, встановлені в станині в одній площині та з'єднані між собою подвійним просторовим шарніром, що виконаний у вигляді двох вилок та робочої ємкості, закріпленої між ними на діаметрально взаємно перпендикулярних геометричних осях, яка відрізняється тим, що робоча ємкість має внутрішні стінки вкриті шаром абразиву, який в поперечному перерізі має форму призми з шириною граней, меншою за радіус робочої ємкості. 2 UA 118297 U Комп’ютерна верстка Л. Ціхановська Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
