Спосіб захисту енергоблока під час скидання навантаження
Номер патенту: 11830
Опубліковано: 25.12.1996
Автори: Нікітін Юрій Васильович, Мирний Валерій Анатолійович, Нестеров Лев Володимирович
Формула / Реферат
Способ защиты энергоблока при сбросе нагрузки путем измерения текущего значения уровня жидкости в резервуаре конденсатно-питательного тракта, стабилизации этого уровня на заданном значении, отключения энергоблока при превышении уровнем максимально допустимого значения, предварительного определения постоянной времени ложного изменения уровня при вскипании жидкости и блокирования отключения энергоблока в процессе после сброса нагрузки в течение интервала времени, не превышающего величину, прямо пропорциональную постоянной времени ложного изменения уровня при вскипании, с последующим снятием блокирования, отличающийся тем, что, с целью повышения надежности путем уменьшения вероятности ложного отключения энергоблока, задают пороговое значение уровня выше заданного и не выше максимально допустимого значения, и снятие блокирования отключения энергоблока осуществляют при снижении текущего значения уровня ниже заданного порогового значения после предшествующего превышения этого порогового значения.
Текст

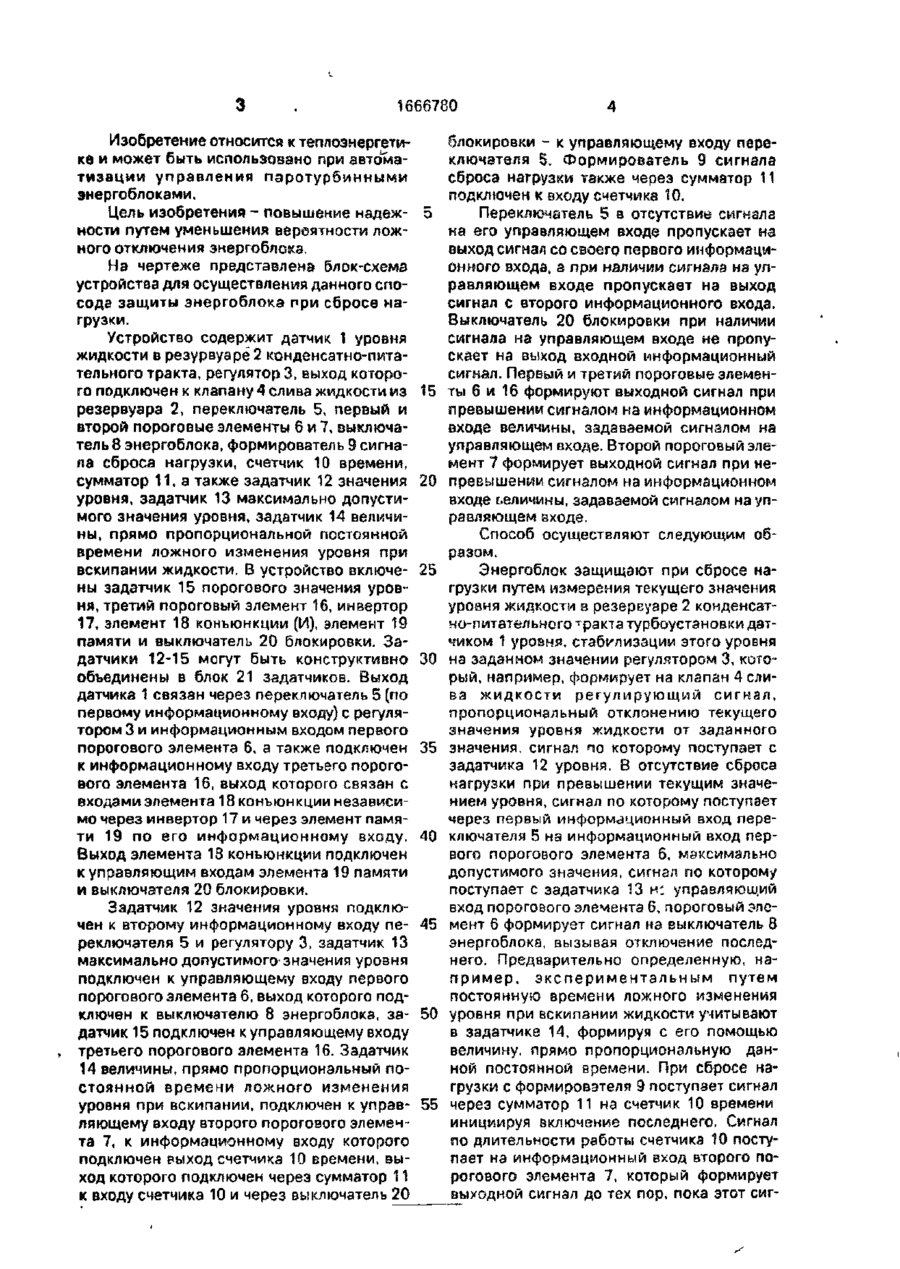

Изобретение относится к теплоэнергетике и может быть использовано при автоматизации управления паротурбинным энергоблоком. Способ защиты направлен на уменьшение вероятности ложного отклю чения энергоблока Энергоблок защищают при сбросе нагрузки путем измерение текущего значения уровня жидкости в резервуаре 2, стабилизации этого уровня на заданном значении с помощью регулятора 3, отключения знері об/тока выключателем 8 при превышении уровнем максимально допустимого значения в пороговом элементе 6. После сброса нагрузки блокируют переключателем 5 отключение энергоблока в течение интервала премени, не превышающего величину, прямо пропорциональную постоянной времени ложного изменения уровня при вскипании. При снижении уровня ниже порогового значения, которое зздэют выше заданного и не выше максимально допустимого значения, снимают выключателем 20 блокирование отключения энергоблока 1 ил. 1666780 Изобретение относится к теплоэнергетике и может быть использовано при автоматизации управления паротурбинными энергоблоками. Цель изобретения - повышение надеж- 5 ности путем уменьшения вероятности ложного отключения энергоблока. На чертеже представлена блок-схема устройства для осуществления данного спосода защиты энергоблока при сбросе нагрузки. Устройство содержит датчик 1 уровня жидкости в резурвуарёЗ конденсатно-питательного тракта, регулятор 3, выход которого подключен к клапану А слива жидкости из 15 резервуара 2, переключатель 5, первый и второй пороговые элементы б и 7, выключатель 8 энергоблока, формирователь 9 сигнала сброса нагрузки, счетчик 10 времени, сумматор 11,а также задатчик 12 значения 20 уровня, задатчик 13 максимально допустимого значения уровня, задатчик 14 величины, прямо пропорциональной постоянной времени ложного изменения уровня при вскипании жидкости. В устройство включе- 25 ны задатчик 15 порогового значения уровня, третий пороговый элемент 16, инвертор 17, элемент 18 конъюнкции (И), элемент 19 памяти и выключатель 20 блокировки. Задатчики 12-15 могут быть конструктивно 30 объединены в блок 21 задатчиков. Выход датчика 1 связан через переключатель 5 (по первому информационному входу) с регулятором 3 и информационным входом первого порогового элемента 6, а также подключен 35 к информационному входу третьего порогового элемента 16, выход которого связан с входами элемента 18 конъюнкции независимо через инвертор 17 и через элемент памяти 19 по его информационному входу. 40 Выход элемента 18 конъюнкции подключен к управляющим входам элемента 19 памяти и выключателя 20 блокировки. блокировки - к управляющему входу переключателя 5. Формирователь 9 сигнала сброса нагрузки также через сумматор 11 подключен к входу счетчика 10. Переключатель 5 в отсутствие сигнала на его управляющем входе пропускает на выход сигнал со своего первого информационного входа, з при наличии сигнала нз управляющем входе пропускает на выход сигнал с второго информационного входа. Выключатель 20 блокировки при наличии сигнала на управляющем входе не пропускает на выход входной информационный сигнал. Первый и третий пороговые элементы б и 16 формируют выходной сигнал при превышении сигналом на информационном входе величины, задаваемой сигналом на управляющем входе. Второй пороговый элемент 7 формирует выходной сигнал при непревышении сигналом на информационном входе величины, задаваемой сигналом на управляющем входе. Способ осуществляют следующим образом. Энергоблок защищают при сбросе нагрузки путем измерения текущего значения уровня жидкости в резервуаре 2 конденсатно-питательного тракта турбоустановки датчиком 1 уровня, стабилизации этого уровня на заданном значении регулятором 3, который, например, формирует на клапан 4 слива жидкости регулирующий сигнал, пропорциональный отклонению текущего значения уровня жидкости от заданного значения, сигнал по которому поступает с задатчика 12 уровня. В отсутствие сброса нагрузки при превышении текущим значением уровня, сигнал по которому поступает через первый информационный вход переключателя 5 на информационный вход первого порогового элемента 6, максимально допустимого значения, сигнал по которому поступает с задатчика 13 и; управляющий вход порогового элемента 6, пороговый элеЗадатчик 12 значения уровня подключен к второму информационному входу пе- 45 мент 6 формирует сигнал на выключатель 8 энергоблока, вызывая отключение последреключателя 5 и регулятору 3, задатчик 13 него. Предварительно определенную, намаксимально допустимого-значения уровня пример, экспериментальным путем подключен к управляющему входу первого постоянную времени ложного изменения порогового элемента б, выход которого подуровня при вскипании жидкости учитывают ключен к выключателю 8 энергоблока, за- 50 в задатчике 14, формируя с его помощью датчик 15 подключен к управляющему входу величину, прямо пропорциональную дантретьего порогового элемента 16. Задатчик ной постоянной времени. При сбросе на14 величины, прямо пропорциональный погрузки с формирователя 9 поступает сигнал стоянной времени ложного изменения через сумматор 11 на счетчик 10 времени уровня при вскипании, подключен к управ- 55 инициируя включение последнего. Сигнал ляющему входу второго порогового элеменпо длительности работы счетчика 10 постута 7, к информационному входу которого пает на информационный вход второго поподключен выход счетчика 10 времени, вырогового элемента 7, который формирует ход которого подключен через сумматор 11 выходной сигнал до тех пор, пока этот сигк входу счетчика 10 и через выключатель 20 1666780 ющий вход элемента 19 памяти, обнуляющенал не превысит величину, сигнал по котого при этом выходной сигнал, ы на управлярой поступает на управляющий вход второющий вход выключателя 20 блокировки, го порогового элемента 7 с задатчика 14 прекращающего при этом подачу блокирувеличины, прямо пропорциональный постоянной времени ложного изменения уровня. 5 ющего сигнала на переключатель 5. Таким образом, при снижении уровня ниже пороВыходной сигнал второго порогового элегового значения после превышения этого мента 7 поступает через выключатель 20 на порогового значения снимают блокировауправляющий вход переключателя 5, вызыние отключения энергоблока. вая подачу на выход переключателя 5 сигнала по заданному значению уровня, 10 Пороговое значение уровня жидкости поступающего на второй информационный формируют в задатчике 15 таким, чтобы оно вход переключателя 5 с задатчика 12 уровбыло выше заданного для стабилизации ня. Одновременно выходной сигнал второго значения и одновременно не выше максипорогового элемента 7 через сумматор 11 мально допустимого значения. Выбор конкинициирует работу счетчика 10 времени 15 ретного порогового значения определяет При превышении пороговой величины вытребуемый компромисс между сокращениходной сигнал второго порогового элемента ем длительности блокировки (а значит, по7 обнуляется, что вызывает сброс счетчика вышением надежности защиты 10 времени и подключение к выходу переоборудования) и повышением качества стаключателя 5 сигнала по текущему значению 20 билизации уровня после снятия блокиров.уровня. Таким образом, блокируют отключеки ние энергоблока в процессе после сброса Формула изобретения нагрузки в течение интервала времени, не Способ защиты энергоблока при сбросе превышающего величину, прямо пропорцинагрузки путем измерения текущего значеональную постоянной времени ложного из- 25 ния уровня жидкости в резервуаре конденменения уровня при вскипании. Кроме того, сатно-питателъного тракта, стабилизации при превышении текущим значением уровэтого уровня на заданном значении, отклюня, сигнал по которому поступает на инфорчения энергоблока при превышении уровмационный вход третьего порогового нем максимально допустимого значения, элемента 16 с датчика 1 уровня, порогового 30 предварительного определения постоянной значения, сигнал по которому поступает на времени ложного изменения уровня при управляющий вход третьего порогового элевскипании жидкости и блокирования отклюмента 16 с задатчика 15 порогового значечения энергоблока в процессе после сброса ния, третий пороговый элемент 16 нагрузки в течение интервала времени, не формирует сигнал на инвертор 17 и элемент 35 превышающего величину, прямо пропорципамяти 19. Поэтому на элемент 18 конъюнкональную постоянной времени ножного изции поступает нулевой сигнал с инвертора менения уровня при вскипании, с 17 и ненулевой сигнал с элемента памяти, последующим снятием блокирования, о т следовательно, на выходе элемента 18 конъл и ч а ю щ и й с я тем, что, с целью повышеюнкции отсутствует управляющий сигнал. А 40 ния надежности путем уменьшения вероятпри снижении текущего значения уровня ности ложного отключения энергоблока, ниже порогового значения выходной сигнал задают пороговое значение уровня выше третьего порогового элемента 16 обнуляетзаданного и не выше максимально допустися, следовательно, на входы элемента 18 мого значения, и снятие блокирования отконъюкции поступают ненулевой сигнал 45 ключения энергоблока осуществляют при с инвертора 17 и запомненный ненулевой снижении текущего значения уровня ниже сигнал с элемента 19 памяти, что вызывает заданного порогового значения после предформирование с выхода элемента 18 конъшествующего превышения этого пороговоюнкции управляющего сигнала на управляго значения. 50 Редактор Н. Швыдкая Составитель А Калашников Техред М.Моргентал Корректор т. Палий Заказ 2510 Тираж 326 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва. Ж-35, Раушская наб.. 4/5 Производственно-издательский комбинат "Патент", г. Ужгород. ул.Гагарина, 101
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for protection of power block at load dropping
Автори англійськоюMyrnyi Valerii Anatoliiovych
Назва патенту російськоюСпособ защиты энергоблока при сбросе нагрузки
Автори російськоюМирный Валерий Анатольевич
МПК / Мітки
МПК: F01K 13/00
Мітки: навантаження, скидання, захисту, спосіб, енергоблока
