Спосіб регулювання рівня в регенеративному підогрівателі парової турбини

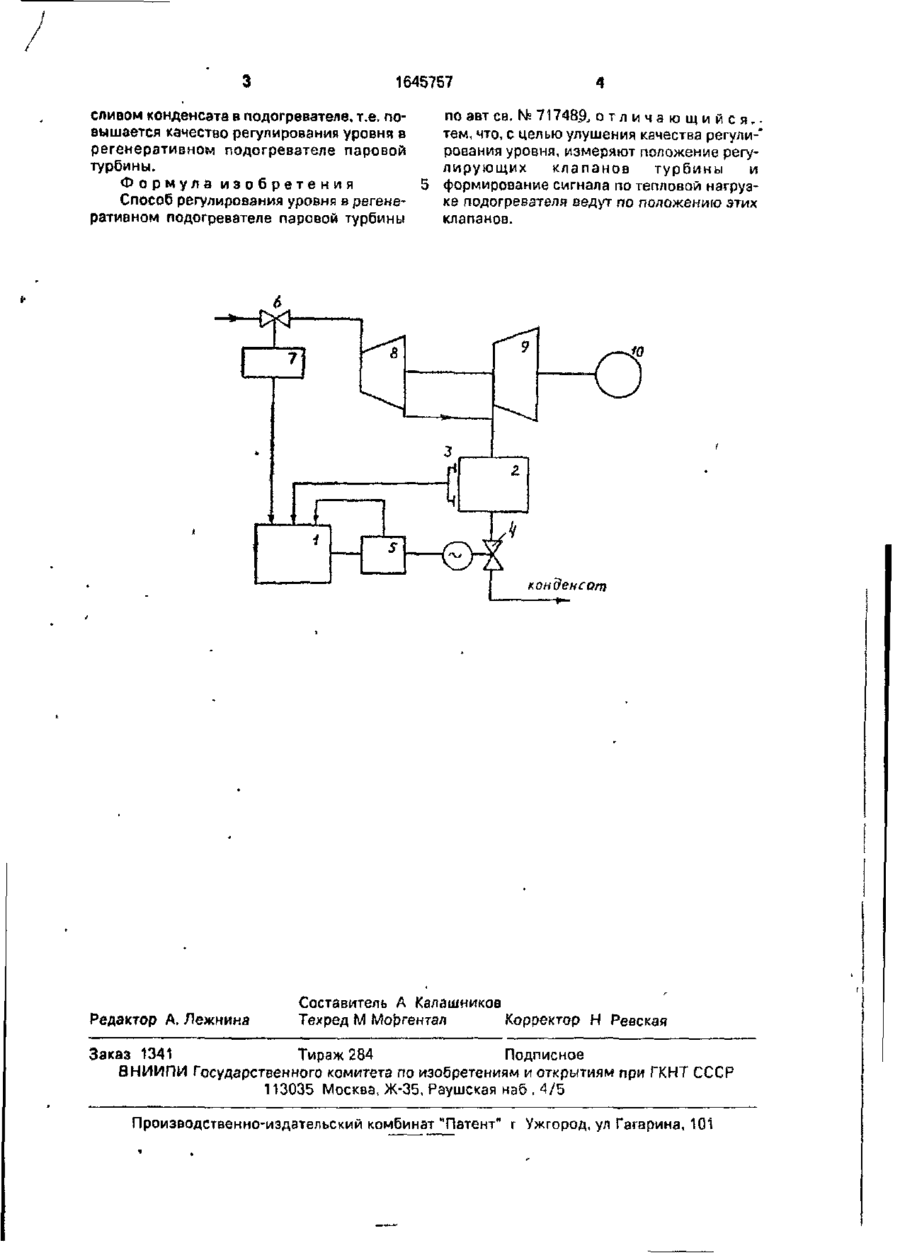

Изобретение относится к іеплознергетике и может быть использовано при авто матизации регенеративных подогревателей паровых турбин. Цель изобретения - улучшение качества регулирования уровня. Это достигается введением дополнительного сигнала по положению регулирующих клапанов турбины, обеспечивающего изменение положения клапана на трубопроводе слива конденсата греющего пара вместе с изменением тепловой нагрузки подогревателя, тем самым обеспечивается стабилизация уровня подогревателя даже без временного разбаланса между притоком пара и сливом конденсата в подогревателе. 1 ил Изобретение относится к теплоэнергетике и может быть использовано при автоматизации регенеративных подогревателей паровых турбин Цель изобретения -улучшение качества регулирования уровня. Ча чертеже приведена система для реализации предлагаемого способа Один вход регулятора 1 подогревателя 2 подключен к датчику 3 сигнала по отклонению уровня в подогревателе 2, а выход регулятора 1 соединен с клапаном 4 на трубопроводе слива конденсата греющего пара через исполнительный механизм 5. К второму входу регулятора 1 подан сигнал по положению клапана 4 от механизма 5, а к третьему входу - сигнал по положению регулирующих клапанов 6 турбины от датчика 7 положения регулирующих клапанов турбины. Регулирующий клапаь 6 турбины подключен к цилиндру 8 высокого давления, соединенному с цилиндром 9 низкого дав ления и генератором 10. Подогреватель 2 подключен к цилиндру 9 низкого давления. Система работает следующим образом ІІГЛ>' Vv При изменении положения регулирующих клапанов 6 турбины изменяется мощность генератора.10 Соответственно изменяется расхсд п^ра на регенеративный подогреватель 2 Регуляторі под воздействием сигнала от датчика 7 положения регулирующих клапанов турбины изменяет положение клапана 4, не дожидаясь отклонения уровня в подогревателе. Степень открытия р е г у л и р у ю щ е г о клапана 4 изменяется пропорционально изменению положения регулирующих клапанов 6 турбины практически без задержки Таким образом, введение дополнительного сигнала по положению регулирующих клапанов турбины обеспечивает стабилизацию уровня подогревателя даже без временного разбаланса между притоком пара и 1645757 сливом конденсата в подогревателе, т.е. повышается качество регулирования уровня в регенеративном подогревателе паровой турбины. Формула изобретения Способ регулирования уровня в регенеративном подогревателе паровой турбины по авт св. tvfc 717489, о т л и ч а ю щ и й с я , тем, что, с целью улушения качества регули-* рования уровня, измеряют положение регулирующих клапанов турбины и формирование сигнала по тепловой нагрузке подогревателя ведут по положению этих клапанов. -*—ш Редактор А. Лежнина Составитель А Калашников Техред М Моргентал Корректор Н Ревская Заказ 1341 Тираж 284 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ҐКНТ СССР 113035 Москва, Ж-35, Раушская наб , 4/5 Производственно-издательский комбинат "Патент" г Ужгород, ул Гагарина, 101
