Спосіб обробки поверхні пігментного диоксида титану

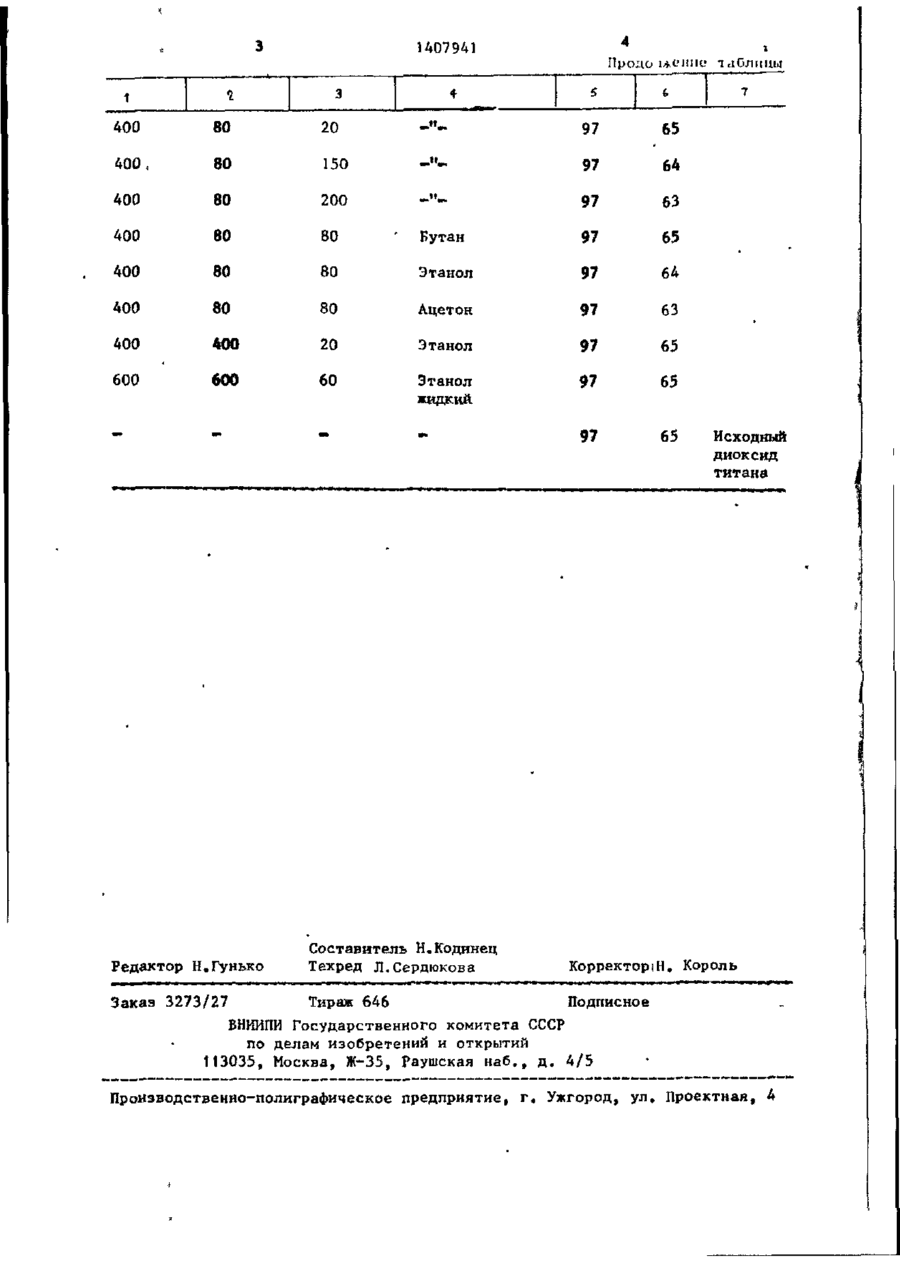

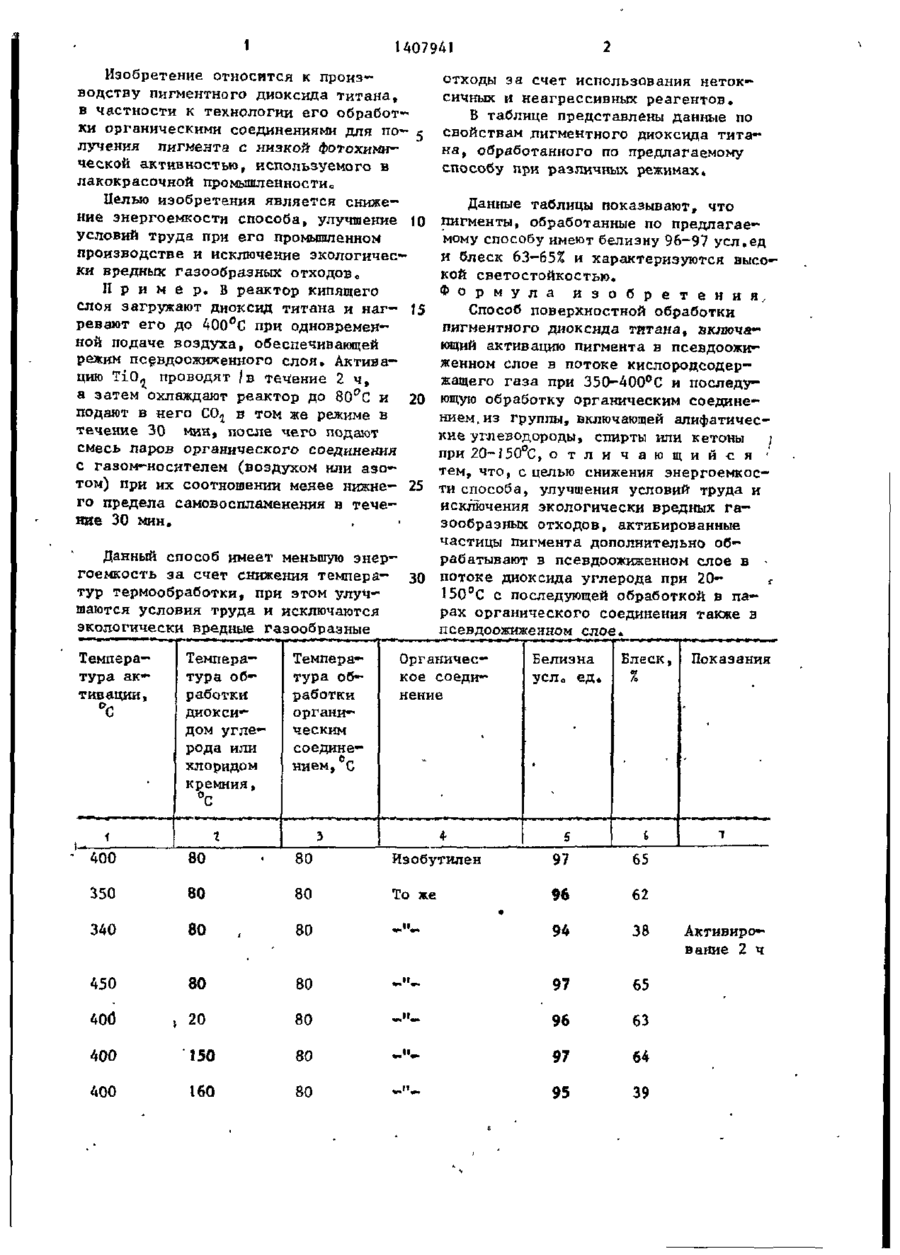

СОЮЗ СОВЕТСНИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИК (19) SU(11,1407941 (51) 4 С 09 С 1/36, 3/08 А1 ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИИ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4130916/31-26 (22) 08,10.86 (46) 07.07.88. Бюл. * 25 (71) Специальное конструкторскотехнологическое бюро Отделения химии поверхности Института физической химии им. Л.В.Писаржевского (72) В.И.Степаненко, А.В.Фесенко и А.А.Чуйко (53) 667.622.118.22:54-116 (088.8) (56) Авторское свидетельство СССР № 883112, кл„ С 09 С 1/36, 1981. Патент США № 4374675, кл0 106300, 1983. (54) СПОСОБ ПОВЕРХНОСТНОЙ ОБРАБОТКИ ПИГМЕНТНОГО ДИОКСИДА ТИТАНА (57) Изобретение относится к производству пигментного диоксида титана, в частности к технологии его обработки органическими соединениями для получения пигмента с низкой фотохимической активностью, используемого в лакокрасочной промышленности. Спо соб поверхностной обработки пигментного диоксида титана в псевдоожиженном слое включ-ает его активацию в потоке кислородсодержащего газа при 350-400°С 1,5-2 ч, обработку диоксидом углерода при 20—150 С 0,3— 0,5 ч и последующую обработку в парах органического соединения из группы, включающей алифатические углеводороды,- спирты или кетоны, а течение 0,3-0,5 ч в смеси с газом-носителем —» воздухом или азотом» Данный способ имеет меньшую энергоемкость за счет снижения температуры термообработки, при этом улучшаются условия труда и исключаются экологически вредные 9 газообразные отходы за счет использования нетоксичных и неагрессивных реагентов. Пигменты, обработанные способом по изобретению, характеризуются высокой светостойкостью, имеют белизну 96-97 усл. ед» и блеск 6365 усл. ед, Ї табл. (Л 1 1407941 Изобретение относится к производству пигментного диоксида титана, в частности к технологии его обработки органическими соединениями для по- с лучения пигмента с низкой фотохимической активностью, используемого в лакокрасочной промышленности Целью изобретения является снижение энергоемкости способа, улучшение 10 условий труда при его промышленном производстве и исключение экологически вредных газообразных отходов» П р и м е р , В реактор кипящего слоя загружают диоксид титана и наг- Ї5 ревают его до 400°С при одновременной подаче воздуха, обеспечивающей режим псевдоожихенного слоя. Активацию ТіО^ проводят /в течение 2 ч, а затем охлаждают реактор до 80°С и 20 подают в него СО^ в том же режиме в течение 30 мин» после чего подают смесь паров органического соединения с газом—носителем (воздухом или азотом) при их соотношении менее нижне- 25 го предела самовоспламенения в течение 30 мин. отходы за счет использования нетоксичных и неагрессивных реагентов. В таблице представлены данные по свойствам дигментного диоксида титана, обработанного по предлагаемому способу при различных режимах» Данные таблицы показывают, что пигменты, обработанные по предлагаемому способу имеют белизну 96-97 усл.ед и блеск 63-65% и характеризуются высокой светостойкостью. Ф о р м у л а и з о б р е т е н и я , Способ поверхностной обработки пигментного диоксида титана, включающий активацию пигмента в псевдоожиженном слое в потоке кислородсодержащего газа при 350-400°С и последующую обработку органическим соединением, из группы, включающей алифатические углеводороды, СПИрТЫ ИЛИ КеТОНЫ ; при 20-150 С , о т л и ч а ю щ и й - с я ' тем, что, с целью снижения энергоемкости способа, улучшения условий труда и исключения экологически вредных газообразных отходов, активированные частицы пигмента дополнительно обрабатывают в псевдоожиженном слое в • Данный способ имеет меньшую энергоемкость за счет снижения темпера- 30 потоке диоксида углерода при 20150°С с последующей обработкой в патур термообработкиі при этом улучрах органического соединения также в шаются условия труда и исключаются псевдоожиженном слое экологически вредные газообразные Температура активации, ° С Температура обработки диоксидом углерода или хлоридом кремния» Температура обработки органическим соедине Органическое соединение Белизна усл 0 ед. Блеск, % • нием, °С °С г 400 80 80 4 Изобутилен 350 80 80 То же 340 80 80 450 80 80 400* 20 80 96 63 400 150 80 97 64 400 160 80 95 39 1 Показания Э 6 97 65 96 62 94 *". .* 5 38 97 65 Активирование 2 ч 1407941 1 80 20 400, 80 150 400 80 400 7 3 400 Продотление таблицы 1 97 65 —"• 97 64 200 —м— 97 63 80 80 Бутан 97 65 400 80 80 Этанол 97 64 400 80 80 Ацетон 97 63 400 400 20 Этанол 97 65 600 600 60 Этанол жидкий 97 65 97 65 Редактор Н.Гунько Составитель Н.Кодинец Техред Л.Сердюкова Исходный диоксид титана КорректоріН. Король Заказ 3273/27 Тираж 646 Подписное В И П Государственного комитета СССР НИИ по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., д . 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 Л
