Вібраційно-ударний грохот з регулюванням обертів двигуна за допомогою зміни струму

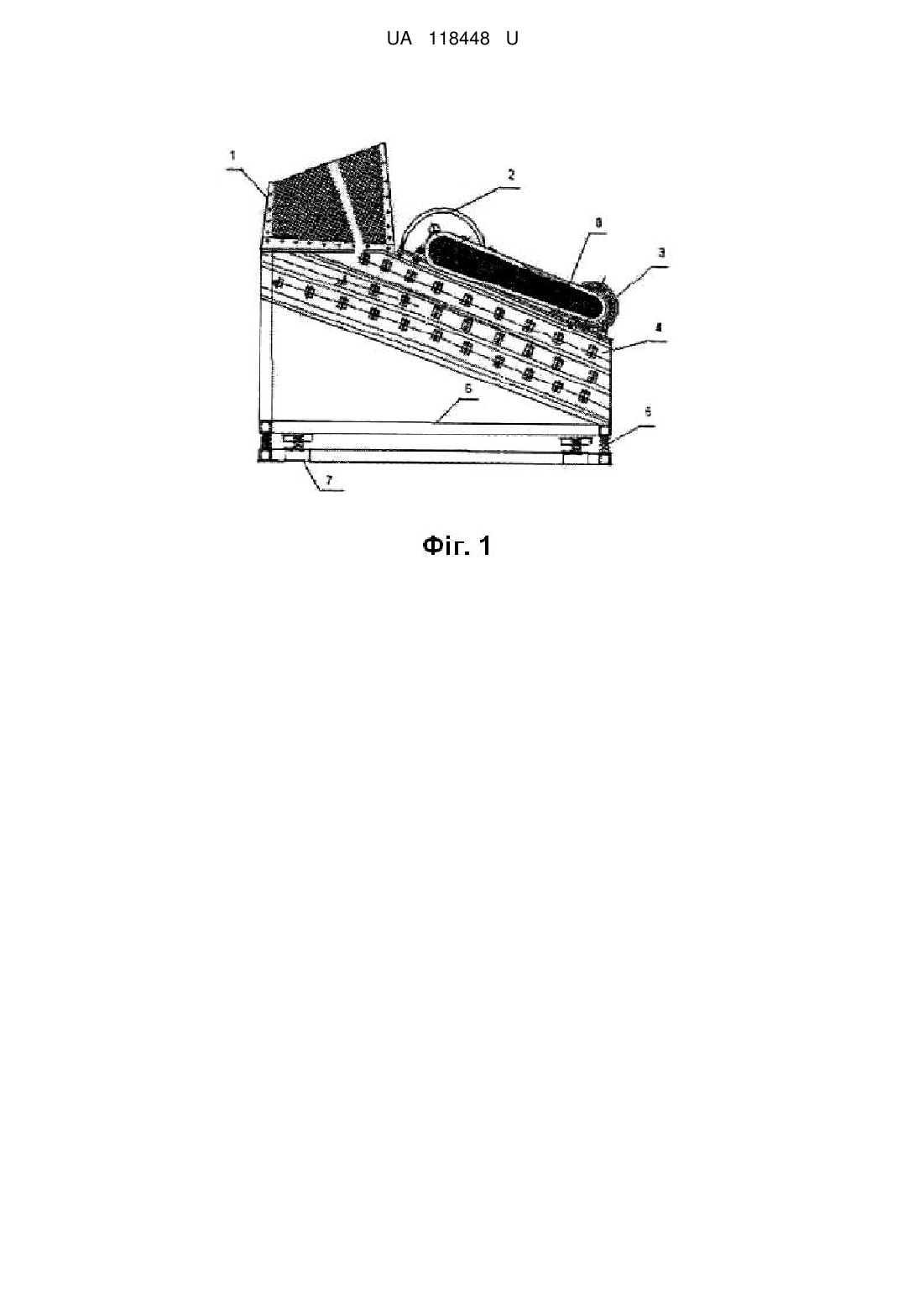

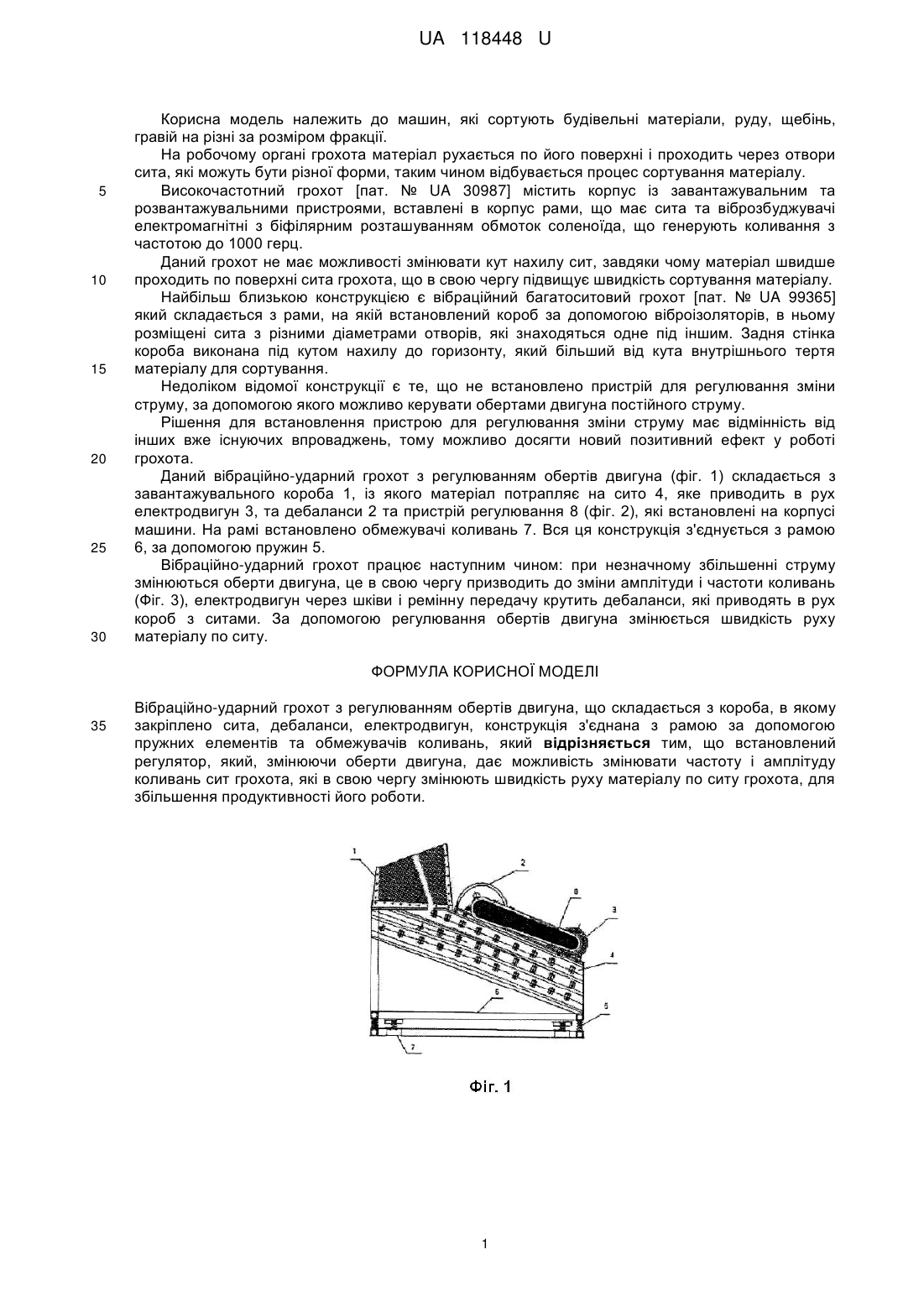

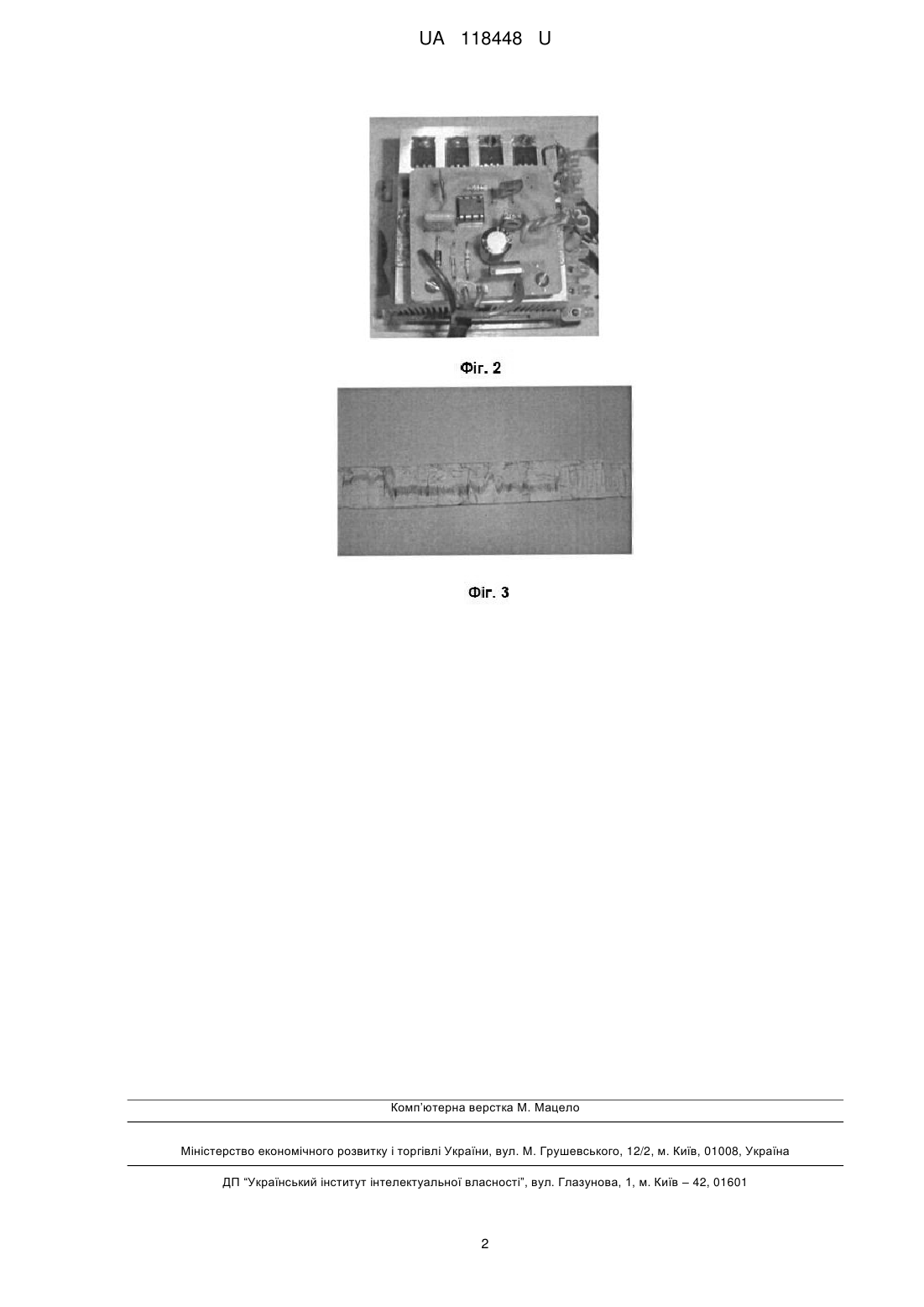

Реферат: Вібраційно-ударний грохот з регулюванням обертів двигуна складається з короба, в якому закріплено сита, дебаланси, електродвигун, конструкція з'єднана з рамою за допомогою пружних елементів та обмежувачів коливань. Додатково встановлений регулятор, який, змінюючи оберти двигуна, дає можливість змінювати частоту і амплітуду коливань сит грохота, які в свою чергу змінюють швидкість руху матеріалу по ситу грохота, для збільшення продуктивності його роботи. UA 118448 U (12) UA 118448 U UA 118448 U 5 10 15 20 25 30 Корисна модель належить до машин, які сортують будівельні матеріали, руду, щебінь, гравій на різні за розміром фракції. На робочому органі грохота матеріал рухається по його поверхні і проходить через отвори сита, які можуть бути різної форми, таким чином відбувається процес сортування матеріалу. Високочастотний грохот [пат. № UA 30987] містить корпус із завантажувальним та розвантажувальними пристроями, вставлені в корпус рами, що має сита та віброзбуджувачі електромагнітні з біфілярним розташуванням обмоток соленоїда, що генерують коливання з частотою до 1000 герц. Даний грохот не має можливості змінювати кут нахилу сит, завдяки чому матеріал швидше проходить по поверхні сита грохота, що в свою чергу підвищує швидкість сортування матеріалу. Найбільш близькою конструкцією є вібраційний багатоситовий грохот [пат. № UA 99365] який складається з рами, на якій встановлений короб за допомогою віброізоляторів, в ньому розміщені сита з різними діаметрами отворів, які знаходяться одне під іншим. Задня стінка короба виконана під кутом нахилу до горизонту, який більший від кута внутрішнього тертя матеріалу для сортування. Недоліком відомої конструкції є те, що не встановлено пристрій для регулювання зміни струму, за допомогою якого можливо керувати обертами двигуна постійного струму. Рішення для встановлення пристрою для регулювання зміни струму має відмінність від інших вже існуючих впроваджень, тому можливо досягти новий позитивний ефект у роботі грохота. Даний вібраційно-ударний грохот з регулюванням обертів двигуна (фіг. 1) складається з завантажувального короба 1, із якого матеріал потрапляє на сито 4, яке приводить в рух електродвигун 3, та дебаланси 2 та пристрій регулювання 8 (фіг. 2), які встановлені на корпусі машини. На рамі встановлено обмежувачі коливань 7. Вся ця конструкція з'єднується з рамою 6, за допомогою пружин 5. Вібраційно-ударний грохот працює наступним чином: при незначному збільшенні струму змінюються оберти двигуна, це в свою чергу призводить до зміни амплітуди і частоти коливань (Фіг. 3), електродвигун через шківи і ремінну передачу крутить дебаланси, які приводять в рух короб з ситами. За допомогою регулювання обертів двигуна змінюється швидкість руху матеріалу по ситу. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 Вібраційно-ударний грохот з регулюванням обертів двигуна, що складається з короба, в якому закріплено сита, дебаланси, електродвигун, конструкція з'єднана з рамою за допомогою пружних елементів та обмежувачів коливань, який відрізняється тим, що встановлений регулятор, який, змінюючи оберти двигуна, дає можливість змінювати частоту і амплітуду коливань сит грохота, які в свою чергу змінюють швидкість руху матеріалу по ситу грохота, для збільшення продуктивності його роботи. 1 UA 118448 U Комп’ютерна верстка М. Мацело Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
