Застосування способу придушення довгих морських хвиль у портовому підхідному каналі для придушення висоти хвиль, які виникають при обваленні у водойму зсувного масиву

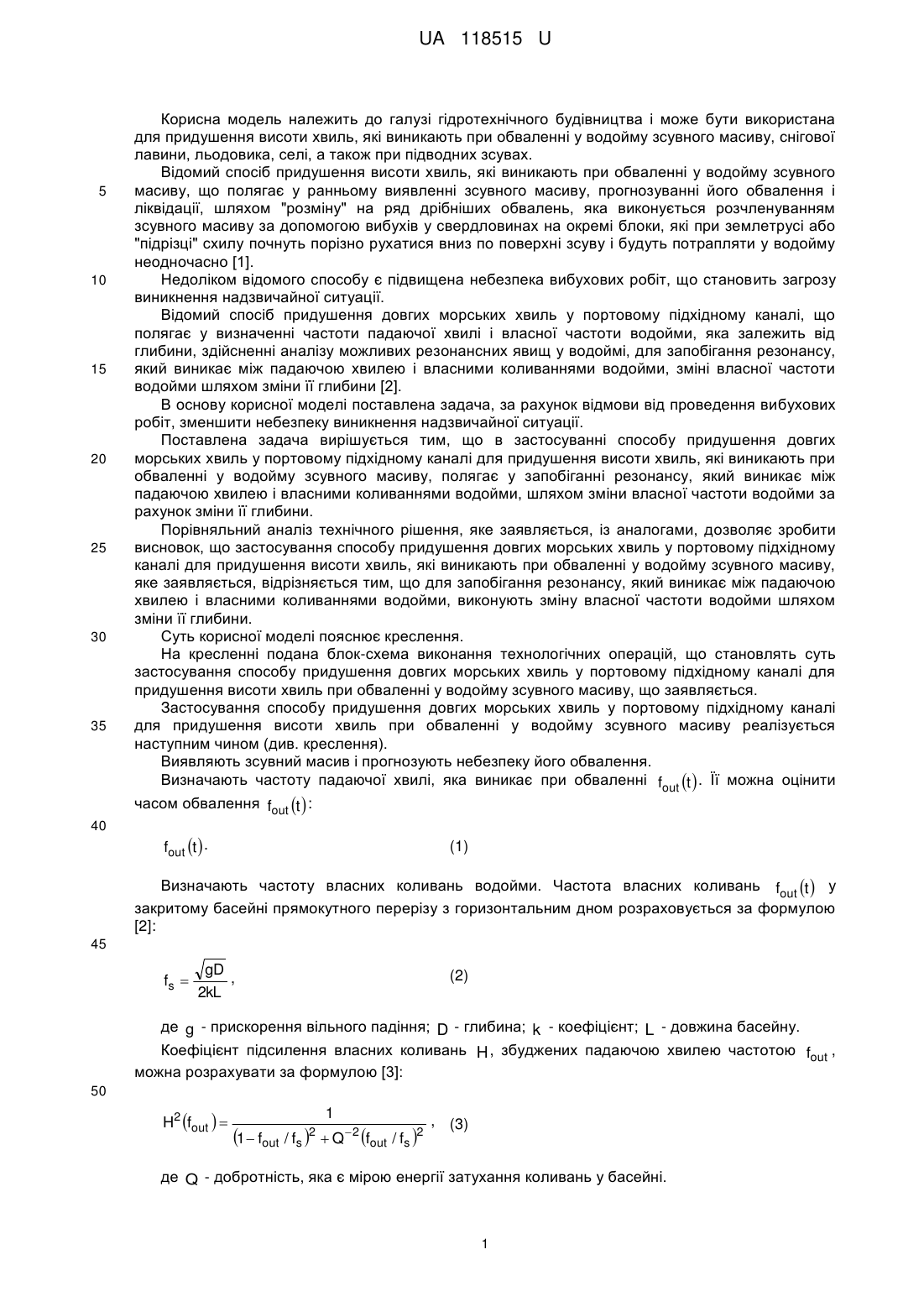

Реферат: Застосування способу придушення довгих морських хвиль у портовому підхідному каналі для придушення висоти хвиль, які виникають при обваленні у водойму зсувного масиву. UA 118515 U (54) ЗАСТОСУВАННЯ СПОСОБУ ПРИДУШЕННЯ ДОВГИХ МОРСЬКИХ ХВИЛЬ У ПОРТОВОМУ ПІДХІДНОМУ КАНАЛІ ДЛЯ ПРИДУШЕННЯ ВИСОТИ ХВИЛЬ, ЯКІ ВИНИКАЮТЬ ПРИ ОБВАЛЕННІ У ВОДОЙМУ ЗСУВНОГО МАСИВУ UA 118515 U UA 118515 U 5 10 15 20 25 30 35 Корисна модель належить до галузі гідротехнічного будівництва і може бути використана для придушення висоти хвиль, які виникають при обваленні у водойму зсувного масиву, снігової лавини, льодовика, селі, а також при підводних зсувах. Відомий спосіб придушення висоти хвиль, які виникають при обваленні у водойму зсувного масиву, що полягає у ранньому виявленні зсувного масиву, прогнозуванні його обвалення і ліквідації, шляхом "розміну" на ряд дрібніших обвалень, яка виконується розчленуванням зсувного масиву за допомогою вибухів у свердловинах на окремі блоки, які при землетрусі або "підрізці" схилу почнуть порізно рухатися вниз по поверхні зсуву і будуть потрапляти у водойму неодночасно [1]. Недоліком відомого способу є підвищена небезпека вибухових робіт, що становить загрозу виникнення надзвичайної ситуації. Відомий спосіб придушення довгих морських хвиль у портовому підхідному каналі, що полягає у визначенні частоти падаючої хвилі і власної частоти водойми, яка залежить від глибини, здійсненні аналізу можливих резонансних явищ у водоймі, для запобігання резонансу, який виникає між падаючою хвилею і власними коливаннями водойми, зміні власної частоти водойми шляхом зміни її глибини [2]. В основу корисної моделі поставлена задача, за рахунок відмови від проведення вибухових робіт, зменшити небезпеку виникнення надзвичайної ситуації. Поставлена задача вирішується тим, що в застосуванні способу придушення довгих морських хвиль у портовому підхідному каналі для придушення висоти хвиль, які виникають при обваленні у водойму зсувного масиву, полягає у запобіганні резонансу, який виникає між падаючою хвилею і власними коливаннями водойми, шляхом зміни власної частоти водойми за рахунок зміни її глибини. Порівняльний аналіз технічного рішення, яке заявляється, із аналогами, дозволяє зробити висновок, що застосування способу придушення довгих морських хвиль у портовому підхідному каналі для придушення висоти хвиль, які виникають при обваленні у водойму зсувного масиву, яке заявляється, відрізняється тим, що для запобігання резонансу, який виникає між падаючою хвилею і власними коливаннями водойми, виконують зміну власної частоти водойми шляхом зміни її глибини. Суть корисної моделі пояснює креслення. На кресленні подана блок-схема виконання технологічних операцій, що становлять суть застосування способу придушення довгих морських хвиль у портовому підхідному каналі для придушення висоти хвиль при обваленні у водойму зсувного масиву, що заявляється. Застосування способу придушення довгих морських хвиль у портовому підхідному каналі для придушення висоти хвиль при обваленні у водойму зсувного масиву реалізується наступним чином (див. креслення). Виявляють зсувний масив і прогнозують небезпеку його обвалення. Визначають частоту падаючої хвилі, яка виникає при обваленні fout t  . Її можна оцінити часом обвалення fout t  : 40 fout t  . (1) Визначають частоту власних коливань водойми. Частота власних коливань fout t  у закритому басейні прямокутного перерізу з горизонтальним дном розраховується за формулою [2]: 45 fs  gD , 2kL (2) де g - прискорення вільного падіння; D - глибина; k - коефіцієнт; L - довжина басейну. Коефіцієнт підсилення власних коливань H , збуджених падаючою хвилею частотою fout , можна розрахувати за формулою [3]: 50 H2 fout   1 1  fout / fs  2  Q  2 fout / fs 2 , (3) де Q - добротність, яка є мірою енергії затухання коливань у басейні. 1 UA 118515 U 5 10 15 Найбільшого значення коефіцієнт підсилення досягає при резонансі, коли fout  fs . Найменшого значення коефіцієнт підсилення досягає, коли частота падаючої хвилі fout значно відрізняється (набагато більша або менша від частоти власних коливань) fs . Для дотримання цієї умови змінюють глибину басейну. Підвищення ефективності застосування способу придушення довгих морських хвиль у портовому підхідному каналі для придушення висоти хвиль, які виникають при обваленні у водойму зсувного масиву, у порівнянні з аналогами, полягає в тому, що запобігають небезпеці проведення вибухових робіт, що становлять загрозу виникнення надзвичайної ситуації. ДЖЕРЕЛА ІНФОРМАЦІЇ: 1. Пат. 002565 Евразийское патентное ведомство, МПК Ε02В 3/02, Ε01F 7/04. Способ понижения высоты и уменьшения энергии волн в глубоком водоеме при обрушении в него оползневого массива / Л.П. Папырин (RU). - №200001149; заявл. 31.08.2000; опубл. 27.06.2002. - аналог. 2. A.c. 1198145 СССР, МКИ Е02В 3/06. Способ гашения длинных морских волн в портовом подходном канале и устройство для его осуществления (его варианты) / М.М. Усенков. №3688630/29-15; заявл. 11.01.1984; опублик. 15.12.1985; Бюл. №46. 3. Rabinovich А.В. Seiches and Harbor Oscillations / Handbook of Coastal and Ocean Engineering (ed. by Y.С Kim). - Singapoure: World Scientific Publ, 2009. - P. 193-236. 20 ФОРМУЛА КОРИСНОЇ МОДЕЛІ Застосування способу придушення довгих морських хвиль у портовому підхідному каналі для придушення висоти хвиль, які виникають при обваленні у водойму зсувного масиву. Комп’ютерна верстка В. Мацело Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
