Спільне придушення перешкод в каналі передачі пілот-сигналів, в каналі передачі службових сигналів та в каналі трафіку

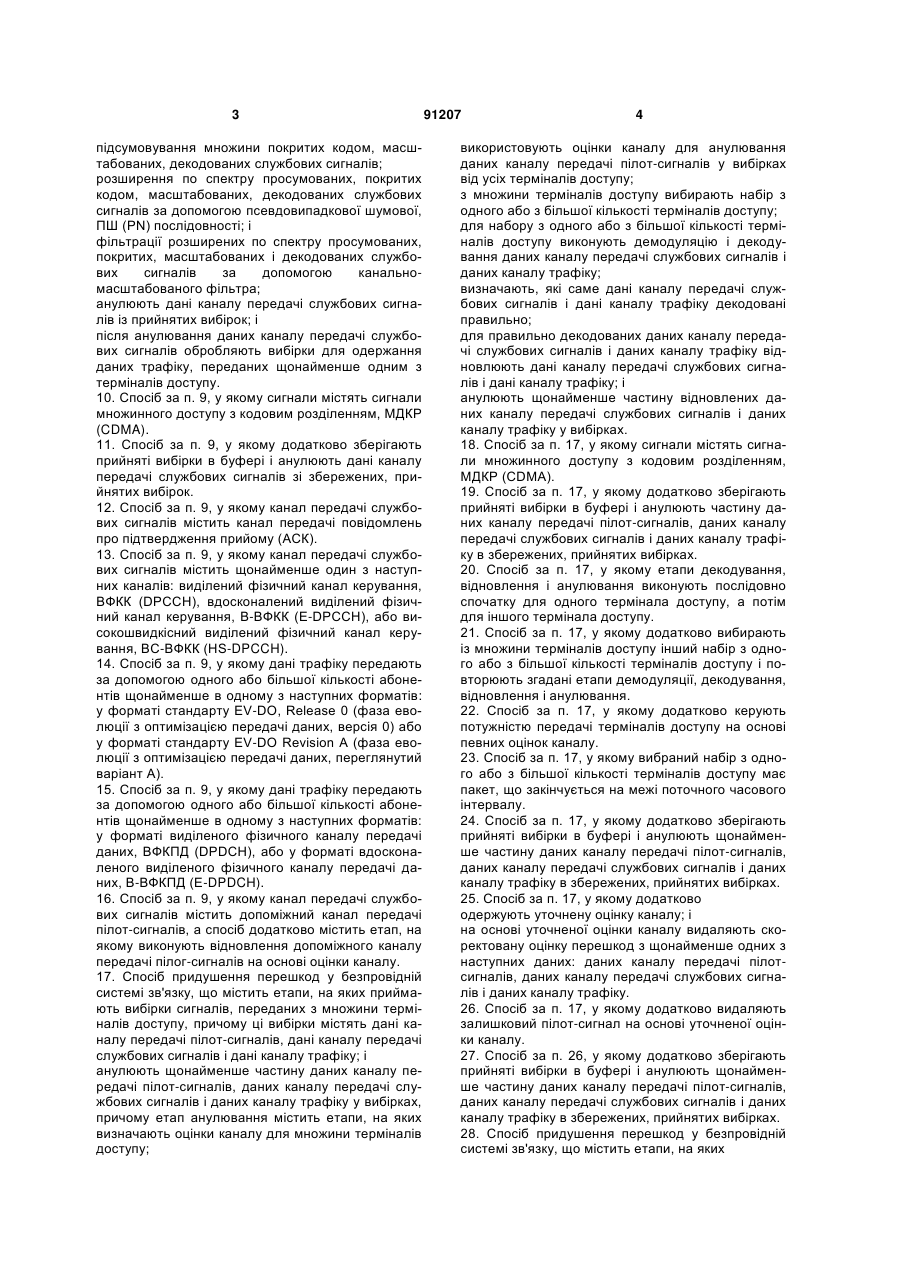

1. Спосіб придушення перешкод у безпровідній системі зв'язку, що містить етапи, на яких приймають вибірки сигналів, переданих з множини терміналів доступу; порівнюють демодульовані вихідні сигнали каналу передачі службових сигналів з пороговим значенням, причому канал передачі службових сигналів містить щонайменше один з наступних каналів: канал покажчика швидкості передачі по зворотному каналу (Reverse Rate Indicator, RRI), канал керування запитами на одержання даних (Data Request Control, DRC) і канал керування джерелом даних (Data Source Control, DSC); якщо демодульовані вихідні сигнали каналу передачі службових сигналів перевищують порогове значення, то виконують декодування каналу передачі службових сигналів за допомогою детектора, основаного на методі максимальної правдоподібності символів; використовують декодовані біти каналу передачі службових сигналів для відновлення каналу передачі службових сигналів; анулюють дані каналу передачі службових сигналів із прийнятих вибірок; і після анулювання даних каналу передачі службових сигналів здійснюють обробку вибірок для одержання даних трафіку, переданих щонайменше одним з терміналів доступу. 2 (19) 1 3 підсумовування множини покритих кодом, масштабованих, декодованих службових сигналів; розширення по спектру просумованих, покритих кодом, масштабованих, декодованих службових сигналів за допомогою псевдовипадкової шумової, ПШ (PN) послідовності; і фільтрації розширених по спектру просумованих, покритих, масштабованих і декодованих службових сигналів за допомогою канальномасштабованого фільтра; анулюють дані каналу передачі службових сигналів із прийнятих вибірок; і після анулювання даних каналу передачі службових сигналів обробляють вибірки для одержання даних трафіку, переданих щонайменше одним з терміналів доступу. 10. Спосіб за п. 9, у якому сигнали містять сигнали множинного доступу з кодовим розділенням, МДКР (CDMA). 11. Спосіб за п. 9, у якому додатково зберігають прийняті вибірки в буфері і анулюють дані каналу передачі службових сигналів зі збережених, прийнятих вибірок. 12. Спосіб за п. 9, у якому канал передачі службових сигналів містить канал передачі повідомлень про підтвердження прийому (АСК). 13. Спосіб за п. 9, у якому канал передачі службових сигналів містить щонайменше один з наступних каналів: виділений фізичний канал керування, ВФКК (DPCCH), вдосконалений виділений фізичний канал керування, В-ВФКК (Е-DPCCH), або високошвидкісний виділений фізичний канал керування, ВС-ВФКК (HS-DPCCH). 14. Спосіб за п. 9, у якому дані трафіку передають за допомогою одного або більшої кількості абонентів щонайменше в одному з наступних форматів: у форматі стандарту EV-DO, Release 0 (фаза еволюції з оптимізацією передачі даних, версія 0) або у форматі стандарту EV-DO Revision А (фаза еволюції з оптимізацією передачі даних, переглянутий варіант А). 15. Спосіб за п. 9, у якому дані трафіку передають за допомогою одного або більшої кількості абонентів щонайменше в одному з наступних форматів: у форматі виділеного фізичного каналу передачі даних, ВФКПД (DPDCH), або у форматі вдосконаленого виділеного фізичного каналу передачі даних, В-ВФКПД (E-DPDCH). 16. Спосіб за п. 9, у якому канал передачі службових сигналів містить допоміжний канал передачі пілот-сигналів, а спосіб додатково містить етап, на якому виконують відновлення допоміжного каналу передачі пілог-сигналів на основі оцінки каналу. 17. Спосіб придушення перешкод у безпровідній системі зв'язку, що містить етапи, на яких приймають вибірки сигналів, переданих з множини терміналів доступу, причому ці вибірки містять дані каналу передачі пілот-сигналів, дані каналу передачі службових сигналів і дані каналу трафіку; і анулюють щонайменше частину даних каналу передачі пілот-сигналів, даних каналу передачі службових сигналів і даних каналу трафіку у вибірках, причому етап анулювання містить етапи, на яких визначають оцінки каналу для множини терміналів доступу; 91207 4 використовують оцінки каналу для анулювання даних каналу передачі пілот-сигналів у вибірках від усіх терміналів доступу; з множини терміналів доступу вибирають набір з одного або з більшої кількості терміналів доступу; для набору з одного або з більшої кількості терміналів доступу виконують демодуляцію і декодування даних каналу передачі службових сигналів і даних каналу трафіку; визначають, які саме дані каналу передачі службових сигналів і дані каналу трафіку декодовані правильно; для правильно декодованих даних каналу передачі службових сигналів і даних каналу трафіку відновлюють дані каналу передачі службових сигналів і дані каналу трафіку; і анулюють щонайменше частину відновлених даних каналу передачі службових сигналів і даних каналу трафіку у вибірках. 18. Спосіб за п. 17, у якому сигнали містять сигнали множинного доступу з кодовим розділенням, МДКР (CDMA). 19. Спосіб за п. 17, у якому додатково зберігають прийняті вибірки в буфері і анулюють частину даних каналу передачі пілот-сигналів, даних каналу передачі службових сигналів і даних каналу трафіку в збережених, прийнятих вибірках. 20. Спосіб за п. 17, у якому етапи декодування, відновлення і анулювання виконують послідовно спочатку для одного термінала доступу, а потім для іншого термінала доступу. 21. Спосіб за п. 17, у якому додатково вибирають із множини терміналів доступу інший набір з одного або з більшої кількості терміналів доступу і повторюють згадані етапи демодуляції, декодування, відновлення і анулювання. 22. Спосіб за п. 17, у якому додатково керують потужністю передачі терміналів доступу на основі певних оцінок каналу. 23. Спосіб за п. 17, у якому вибраний набір з одного або з більшої кількості терміналів доступу має пакет, що закінчується на межі поточного часового інтервалу. 24. Спосіб за п. 17, у якому додатково зберігають прийняті вибірки в буфері і анулюють щонайменше частину даних каналу передачі пілот-сигналів, даних каналу передачі службових сигналів і даних каналу трафіку в збережених, прийнятих вибірках. 25. Спосіб за п. 17, у якому додатково одержують уточнену оцінку каналу; і на основі уточненої оцінки каналу видаляють скоректовану оцінку перешкод з щонайменше одних з наступних даних: даних каналу передачі пілотсигналів, даних каналу передачі службових сигналів і даних каналу трафіку. 26. Спосіб за п. 17, у якому додатково видаляють залишковий пілот-сигнал на основі уточненої оцінки каналу. 27. Спосіб за п. 26, у якому додатково зберігають прийняті вибірки в буфері і анулюють щонайменше частину даних каналу передачі пілот-сигналів, даних каналу передачі службових сигналів і даних каналу трафіку в збережених, прийнятих вибірках. 28. Спосіб придушення перешкод у безпровідній системі зв'язку, що містить етапи, на яких 5 приймають вибірки сигналів, переданих з множини терміналів доступу, причому ці вибірки містять дані каналу передачі пілот-сигналів, дані каналу передачі службових сигналів і дані каналу трафіку; і анулюють щонайменше частину даних каналу передачі пілот-сигналів, даних каналу передачі службових сигналів і даних каналу трафіку у вибірках, за допомогою етапів, на яких визначають оцінки каналу для множини терміналів доступу; з множини терміналів доступу вибирають набір з одного або з більшої кількості терміналів доступу; для набору з одного або з більшої кількості терміналів доступу виконують повторні оцінки для оцінки каналів за даними каналу передачі пілотсигналів; для набору з одного або з більшої кількості терміналів доступу виконують демодуляцію і декодування даних каналу передачі службових сигналів; для набору з одного або з більшої кількості терміналів доступу виконують демодуляцію і декодування даних каналу трафіку; визначають, які саме дані каналу передачі службових сигналів і дані каналу трафіку декодовані правильно; для терміналів доступу, дані каналу трафіку яких були успішно декодовані, відновлюють дані каналу передачі пілот-сигналів, дані каналу передачі службових сигналів і дані каналу трафіку; і анулюють щонайменше частину відновлених даних каналу передачі пілот-сигналів, даних каналу передачі службових сигналів і даних каналу трафіку у вибірках. 29. Спосіб за п. 28, у якому додатково зберігають прийняті вибірки в буфері і анулюють щонайменше частину даних каналу передачі пілот-сигналів, даних каналу передачі службових сигналів і даних каналу трафіку в збережених, прийнятих вибірках. 30. Спосіб за п. 28, у якому додатково з множини терміналів доступу вибирають інший набір з одного або з більшої кількості терміналів доступу і повторюють згадані етапи демодуляції, декодування, відновлення і анулювання. 31. Спосіб за п. 28, у якому етапи декодування, відновлення і анулювання виконують послідовно спочатку для одного термінала доступу, а потім для іншого термінала доступу. 32. Спосіб за п. 28, у якому додатково керують потужністю передачі терміналів доступу на основі певних оцінок каналу. 33. Спосіб за п. 28, у якому вибраний набір з одного або з більшої кількості терміналів доступу має пакет, що закінчується на межі поточного часового інтервалу. 34. Спосіб за п. 28, у якому додатково одержують уточнену оцінку каналу; і на основі уточненої оцінки каналу видаляють скоректовану оцінку перешкод з щонайменше одних з наступних даних: даних каналу передачі пілотсигналів, даних каналу передачі службових сигналів і даних каналу трафіку. 35. Спосіб за п. 28, у якому додатково видаляють залишковий пілот-сигнал на основі уточненої оцінки каналу. 91207 6 36. Базова станція, що містить запам'ятовуючий пристрій, сконфігурований з можливістю запам'ятовування вибірок даних сигналів, прийнятих з множини терміналів доступу, при цьому вибірки даних містять дані каналу передачі пілот-сигналів, дані каналу передачі службових сигналів і дані каналу трафіку; пристрій оцінки каналу, сконфігурований з можливістю визначення оцінок каналу для множини терміналів доступу; пристрій вибору, сконфігурований з можливістю вибору набору з одного або з більшої кількості терміналів доступу з множини терміналів доступу; демодулятор, сконфігурований з можливістю демодуляції даних каналу передачі службових сигналів і даних каналу трафіку для вибраного набору з одного або з більшої кількості терміналів доступу; пристрій декодування, сконфігурований з можливістю декодування демодульованих даних каналу передачі службових сигналів і демодульованих даних каналу трафіку і визначення, які саме дані каналу передачі службових сигналів і дані каналу трафіку декодовані правильно; пристрій відновлення, сконфігурований з можливістю відновлення даних каналу передачі службових сигналів і даних каналу трафіку для правильно декодованих даних каналу передачі службових сигналів і даних каналу трафіку, при цьому пристрій відновлення додатково сконфігурований з можливістю відновлення даних каналу передачі пілот-сигналів з використанням оцінок каналу; і пристрій віднімання, сконфігурований з можливістю віднімання щонайменше частини відновлених даних каналу передачі пілот-сигналів, відновлених даних каналу передачі службових сигналів і відновлених даних каналу трафіку з вибірок, запам'ятованих у запам'ятовуючому пристрої. 37. Базова станція за п. 36, у якій демодулятор містить багатовідвідний приймач із множино пристроїв обробки відводів багатовідвідного приймача для обробки багатопроменевих сигналів, причому кожний пристрій обробки багатовідвідного приймача має унікальну затримку для обробки вибірок із запам'ятовуючого пристрою. 38. Базова станція за п. 36, у якій пристрій відновлення сконфігурований з можливістю відновлення даних щонайменше одним з наступних способів: повторного кодування, повторного перемежовування, повторної модуляції, повторного застосування коефіцієнта підсилення каналу передачі даних і повторного розширення по спектру. 39. Машиночитаний носій інформації, що зберігає програму програмного забезпечення, яка виконується одним або декількома процесорами, що містить засіб для прийому вибірок сигналів, переданих з множини терміналів доступу; засіб для порівняння демодульованих вихідних сигналів каналу передачі службових сигналів з пороговим значенням, причому канал передачі службових сигналів містить щонайменше один з наступних каналів: канал покажчика швидкості передачі по зворотному каналу (Reverse Rate Indicator, RRI), канал керування запитами на оде 7 ржання даних (Data Request Control, DRC) і канал керування джерелом даних (Data Source Control, DSC); засіб для декодування каналу передачі службових сигналів за допомогою детектора, основаного на методі максимальної правдоподібності символів, якщо демодульовані вихідні сигнали каналу передачі службових сигналів перевищують порогове значення; засіб для використання декодованих бітів каналу передачі службових сигналів для відновлення каналу передачі службових сигналів; засіб для анулювання даних каналу передачі службових сигналів із прийнятих вибірок; і засіб для обробки вибірок для одержання даних трафіку, переданих щонайменше одним з терміналів доступу, після анулювання даних каналу передачі службових сигналів. 40. Машиночитаний носій інформації за п. 39, причому сигнали містять сигнали множинного доступу з кодовим розділенням, МДКР (CDMA). 41. Машиночитаний носій інформації за п. 39, що додатково містить засіб для збереження прийнятих вибірок в буфері і засіб для анулювання даних каналу передачі службових сигналів зі збережених, прийнятих вибірок. 42. Машиночитаний носій інформації за п. 39, причому канал передачі службових сигналів містить канал передачі повідомлень про підтвердження прийому (АСК). 43. Машиночитаний носій інформації за п. 39, причому канал передачі службових сигналів містить щонайменше один з наступних каналів: виділений фізичний канал керування, ВФКК (DPCCH), вдосконалений виділений фізичний канал керування, В-ВФКК (E-DPCCH), або високошвидкісний виділений фізичний канал керування, ВС-ВФКК (HSDPCCH). 44. Машиночитаний носій інформації за п. 39, причому дані трафіку передають за допомогою одного або більшої кількості абонентів щонайменше в одному з наступних форматів: у форматі стандарту EV-DO, Release 0 (фаза еволюції з оптимізацією передачі даних, версія 0) або у форматі стандарту EV-DO Revision А (фаза еволюції з оптимізацією передачі даних, переглянутий варіант А). 45. Машиночитаний носій інформації за п. 39, причому дані трафіку передають за допомогою одного або більшої кількості абонентів щонайменше в одному з наступних форматів: у форматі виділеного фізичного каналу передачі даних, ВФКПД (DPDCH), або у форматі вдосконаленого виділеного фізичного каналу передачі даних, В-ВФКПД (EDPDCH). 46. Машиночитаний носій інформації за п. 39, причому канал передачі службових сигналів містить допоміжний канал передачі пілот-сигналів, а машиночитаний носій інформації додатково містить засіб для відновлення допоміжного каналу передачі пілот-сигналів на основі оцінки каналу. 47. Система для придушення перешкод у безпровідній системі зв'язку, що містить засіб для прийому вибірок сигналів, переданих з множини терміналів доступу; 91207 8 засіб для порівняння демодульованих вихідних сигналів каналу передачі службових сигналів із пороговим значенням, причому канал передачі службових сигналів містить щонайменше один з наступних каналів: канал покажчика швидкості передачі по зворотному каналу (Reverse Rate Indicator, RRI), канал керування запитами на одержання даних (Data Request Control, DRC) і канал керування джерелом даних (Data Source Control, DSC); засіб для декодування каналу передачі службових сигналів за допомогою детектора, основаного на методі максимальної правдоподібності символів, якщо демодульовані вихідні сигнали каналу передачі службових сигналів перевищують порогове значення; засіб для використання декодованих бітів каналу передачі службових сигналів для відновлення каналу передачі службових сигналів; засіб для анулювання даних каналу передачі службових сигналів із прийнятих вибірок; і засіб для обробки вибірок для одержання даних трафіку, переданих щонайменше одним з терміналів доступу, після анулювання даних каналу передачі службових сигналів. 48. Система за п. 47, у якій сигнали містять сигнали множинного доступу з кодовим розділенням, МДКР (CDMA). 49. Система за п. 47, що додатково містить засіб для збереження прийнятих вибірок у буфері і засіб для анулювання даних каналу передачі службових сигналів зі збережених, прийнятих вибірок. 50. Система за п. 47, у якій канал передачі службових сигналів містить канал передачі повідомлень про підтвердження прийому (АСК). 51. Система за п. 47, у якій канал передачі службових сигналів містить щонайменше один з наступних каналів: виділений фізичний канал керування, ВФКК (DPCCH), вдосконалений виділений фізичний канал керування, В-ВФКК (Е-DPCCH), або високошвидкісний виділений фізичний канал керування, ВС-ВФКК (HS-DPCCH). 52. Система за п. 47, у якій дані трафіку передають за допомогою одного або більшої кількості абонентів щонайменше в одному з наступних форматів: у форматі стандарту EV-DO, Release 0 (фаза еволюції з оптимізацією передачі даних, версія 0) або у форматі стандарту EV-DO Revision А (фаза еволюції з оптимізацією передачі даних, переглянутий варіант А). 53. Система за п. 47, у якій дані трафіку передають за допомогою одного або більшої кількості абонентів щонайменше в одному з наступних форматів: у форматі виділеного фізичного каналу передачі даних, ВФКПД (DPDCH) або у форматі вдосконаленого виділеного фізичного каналу передачі даних, В-ВФКПД (Е-DPDCH). 54. Система за п. 47, у якій канал передачі службових сигналів містить допоміжний канал передачі пілот-сигналів, при цьому система додатково містить засіб для відновлення допоміжного каналу передачі пілот-сигналів на основі оцінки каналу. 9 Даний винахід належить, в загальному випадку, до систем безпровідного зв'язку і, зокрема, до придушення перешкод трафіка в системах безпровідного зв'язку. Система зв'язку може забезпечувати зв'язок між базовими станціями і терміналами доступу. Терміни " пряма лінія зв'язку" або "низхідна лінія зв'язку" належать до передачі з базової станції в термінал доступу. Терміни " зворотна лінія зв'язку" або "висхідна лінія зв'язку" належать до передачі з термінала доступу в базову станцію. Кожний термінал доступу в даний момент часу може підтримувати зв'язок з однією або з великою кількістю базових станцій по прямій і зворотній лініях зв'язку в залежності від того, чи є термінал доступу активним і чи знаходиться термінал доступу в стані "м'якої" передачі обслуговування. Ознаки, суть і переваги даної заявки на винахід можуть стати більш очевидними з викладеного нижче докладного опису при його розгляді спільно з кресленнями. Однакові або аналогічні об'єкти можуть бути позначені однаковими номерами позицій і однаковими символами. На Фіг.1 проілюстрована система безпровідного зв'язку з базовими станціями і терміналами доступу. На Фіг.2 проілюстрований приклад структури передавача і/або способу, який може бути реалізований в терміналі доступу з Фіг.1. На Фіг.3 проілюстрований приклад структури приймача і/або способу, який може бути реалізований в базовій станції з Фіг.1. На Фіг.4 проілюстрований інший варіант здійснення структури приймача базової станції або способу, що виконується в ньому. На Фіг.5 проілюстрований загальний приклад розподілу потужності для трьох абонентів в системі з Фіг.1. На Фіг.6 показаний приклад однакового розподілу зсуву за часом для придушення перешкод в кадрах асинхронного трафіка (потоку інформаційного обміну) для абонентів з однаковою потужністю передачі. На Фіг.7 проілюстрована структура чергування, що використовується для пакетів даних, що передаються по зворотній лінії зв'язку, і для каналу автоматичного запиту на повторну передачу в прямій лінії зв'язку. На Фіг.8 проілюстрований запам'ятовуючий пристрій, який цілком вміщає пакет довжиною 16 часових інтервалів (16 slots). На Фіг.9А проілюстрований спосіб придушення перешкод потоку інформаційного обміну для прикладу послідовного придушення перешкод, ППП (SIC), без декодування із затримкою. На Фіг.9Б проілюстрований пристрій, призначений для виконання способу з Фіг.9А. На Фіг.10 проілюстрований буфер, що є в приймачі для вибірок після надходження послідовних підпакетів з перемежованої послідовності з придушенням перешкод від декодованих підпакетів. 91207 10 На Фіг.11 проілюстрована структура каналів передачі службових сигналів. На Фіг.12А проілюстрований спосіб, в якому спочатку виконують придушення перешкод (ПП) від пілот-сигналів (контрольних сигналів), ППК (РІС), а потім спільно виконують ПП від службових сигналів, ППС (ОІС), і ПП потоку інформаційного обміну, ППІ (TIC). На Фіг.12Б проілюстрований пристрій, призначений для виконання способу з Фіг.12А. На Фіг.13А проілюстрований видозмінений варіант способу з Фіг.12А. На Фіг.13Б проілюстрований пристрій, призначений для виконання способу з Фіг.13А. На Фіг.14А проілюстрований спосіб виконання спільного придушення перешкод ППК (РІС), ППС (ОІС) і ППІ (TIC). На Фіг.14Б проілюстрований пристрій, призначений для виконання способу з Фіг.14А. На Фіг.15А проілюстрований видозмінений варіант способу з Фіг.14А. На Фіг.15Б проілюстрований пристрій, призначений для виконання способу з Фіг.15А. На Фіг.16 проілюстрована модель системи передачі. На Фіг.17 проілюстрований приклад відгуку об'єднаної фільтрації при передачі і прийомі. На кресленнях Фіг.18А і Фіг.18Б показаний приклад оцінки параметрів каналу (речовинної і уявної складових) на основі оцінки параметрів каналу з багатопроменевим поширенням в кожному з трьох відводів (каналів прийому) багатовідвідного приймача (RAKE-приймача) (RAKE fingers). На кресленнях Фіг.19А-19Б показані приклади вдосконаленої оцінки параметрів каналу на основі каналів RAKE-приймача і звертання розширення (звуження) по спектру з використанням елементарних посилок даних. На Фіг.20А проілюстрований спосіб звертання розширення по спектру при наявності затримок в каналах RAKE-приймача з використанням відновлених елементарних посилок даних. На Фіг.20Б проілюстрований пристрій, призначений для виконання способу з Фіг.20А. На кресленнях Фіг.21А-21Б показаний приклад оцінки параметрів комбінованого каналу з використанням вибірок, розташованих через рівні інтервали, з розрізнювальною здатністю, яка дорівнює подвоєній частоті проходження елементарних посилок сигналу (chipx2). На Фіг.22А проілюстрований спосіб оцінки параметрів комбінованого каналу з однаковою розрізнювальною здатністю з використанням відновлених елементарних посилок даних. На Фіг.22Б проілюстрований пристрій, призначений для виконання способу з Фіг.22А. На Фіг.23 проілюстроване керування потужністю із зворотним зв'язком і регулювання підсилення із зворотним зв'язком при постійному коефіцієнті підсилення для підканалу передачі службових сигналів. На Фіг.24 проілюстрований видозміненийваріант керування потужністю і регулювання підсилен 11 ня з Фіг.23 при постійному коефіцієнті підсилення для підканалу передачі службових сигналів. На Фіг.25 проілюстрований приклад керування потужністю при постійному коефіцієнті підсилення для підканалу передачі службових сигналів. Креслення Фіг.26 є аналогічним кресленню Фіг.24, за винятком регулювання підсилення для підканалу передачі службових сигналів. На Фіг.27 проілюстрований видозмінений варіант креслення Фіг.26, в якому регулювання підсилення для підканалу передачі службових сигналів здійснюють тільки в підканалі керування швидкістю передачі даних, КШПД (DRC). Будь-який описаний тут варіант здійснення винаходу не обов'язково є переважним або має переваги в порівнянні з іншими варіантами його здійснення. Хоч на кресленнях представлені різні аспекти розкриття даного винаходу, креслення не обов'язково є накресленими в масштабі або накресленими таким чином, що включають в себе всі елементи. На Фіг.1 проілюстрована система 100 безпровідного зв'язку, що містить системний контролер 102, базові станції 104а-104b, і множину терміналів 106а-106h доступу. Система 100 може містити будь-яку кількість контролерів 102, базових станцій 104 і терміналів 106 доступу. У системі 100 можуть бути реалізовані різні об'єкти і варіанти здійснення розкритого тут даного винаходу, опис якого приведений нижче. Термінали 106 доступу можуть бути рухомими або стаціонарними і можуть бути такі, що розосередилися по всій системі 100 зв'язку з Фіг.1. Термінал 106 доступу може бути з'єднаний з обчислювальним пристроєм, наприклад, з персональним портативним комп'ютером, або реалізований в ньому. У альтернативному варіанті терміналом доступу може бути автономний пристрій для даних, наприклад, цифровий персональний інформаційний пристрій (PDA). Термін "термінал 106 доступу" може належати до різних типів пристроїв, наприклад, до провідного телефону, до безпровідного телефону, до стільникового телефону, до портативного комп'ютера, до плати безпровідного зв'язку персонального комп'ютера (ПК), до персонального інформаційного пристрою (PDA), до зовнішнього або внутрішнього модему і т. д. Терміналом доступу може бути будь-який пристрій, який забезпечує можливість встановлення зв'язку з передачею даних абоненту і від нього шляхом зв'язку по безпровідному каналу або по провідному каналу, наприклад, з використання волоконно-оптичних або коаксіальних кабелів. Термінал доступу може мати різні найменування, наприклад, рухома станція, пристрій доступу, абонентський пристрій, пристрій мобільного зв'язку, кінцевий пристрій мобільного зв'язку, пристрій мобільного зв'язку, мобільний телефон, мобільна станція, віддалена станція, віддалений термінал, віддалений пристрій, користувацький пристрій, абонентська апаратура, кишеньковий пристрій і т. д. Система 100 забезпечує зв'язок для декількох стільників, причому кожний стільник обслуговується однією або великою кількістю базових станцій 91207 12 104. Базова станція 104 також може називатися системою приймача-передавача базової станції, СПБС (BTS), точкою доступу, частиною мережі доступу, приймачем-передавачем модемного пулу, ППМП (МРТ), або вузлом В (Node В). Термін "мережа доступу" належить до мережевого обладнання, що забезпечує можливість встановлення зв'язку з передачею даних між мережею передачі даних з комутацією пакетів (наприклад, мережею Інтернет) і терміналами 106 доступу. Термін "пряма лінія зв'язку", ПЛЗ (FL), або "низхідна лінія зв'язку" належить до передачі з базової станції 104 в термінал 106 доступу. Термін "зворотна лінія зв'язку", ЗЛЗ (RL), або "висхідна лінія зв'язку" належить до передачі з термінала 106 доступу в базову станцію 104. Базова станція 104 може передавати дані в термінал 106 доступу з використанням швидкості передачі даних, вибраної з набору різних швидкостей передачі даних. Термінал 106 доступу може вимірювати відношення "сигнал-суміш перешкоди з шумом", ВСШП (SINR), контрольного сигналу, переданого базовою станцією 104, і визначати бажану швидкість передачі даних для передачі базовою станцією 104 даних в термінал 106 доступу. Термінал 106 доступу може посилати в базову станцію 104 повідомлення по каналу запиту на отримання даних або повідомлення по каналу керування швидкістю передачі даних, КШПД (DRC), для інформування базової станції 104 про бажану швидкість передачі даних. Системний контролер 102 (що також називається контролером базової станції, КБС (BSC)) може забезпечувати координацію і керування для базових станцій 104, і, крім того, може здійснювати керування маршрутизацією викликів в термінали 106 доступу через базові станції 104. Системний контролер 102 може бути додатково з'єднаний з комутованою телефонною мережею загального користування, КТМЗК (PSTN), через комутаційний центр мобільного зв'язку, КЦМЗ (MSC), і з мережею передачі пакетних даних через вузол обслуговування пакетних даних, ВОПД (PDSN). У системі 100 зв'язку може бути використаний один або більша кількість способів зв'язку, наприклад, спосіб множинного доступу з кодовим розділенням МДКР (CDMA) згідно зі стандартом IS-95 з високою швидкістю передачі даних у вигляді пакетів (High Rate Packet Data, HRPD), також що називається способом з високою швидкістю передачі даних (High Data Rate, HDR), згідно з міжнародним стандартом Асоціації промисловості засобів зв'язку/Асоціації електронної промисловості США, викладених в документі TIA/EIA/IS-856 "Специфікація інтерфейсу радіозв'язку з високою швидкістю передачі даних у вигляді пакетів для систем стандарту cdma2000 (МДКР-2000)" ("cdma2000 High Rate Packet Data Air Interface Specification"), спосіб згідно зі стандартом CDMA їх Evolution Data Optimized, EV-DO (стандарт МДКР, фаза еволюції їх з оптимізацією передачі даних), спосіб згідно зі стандартом lxEV-DV (фаза еволюції їх для передачі даних і мовних сигналів), спосіб широкосмугового МДКР (WCDMA), Універсальна система мобільного зв'язку (UMTS), спосіб МДКР з синхронним часовим 13 розділенням (TD-SCDMA), спосіб мультиплексування з ортогональним розділенням частот (OFDM) і т.д. Описані нижче приклади забезпечують подробиці для ясності розуміння. Представлені тут ідеї застосовні також і для інших систем, і мають на увазі, що приведені тут приклади не є обмежуючою ознакою для даної заявки на винахід. На Фіг.2 проілюстрований приклад структури передавача і/або способу, який може бути реалізований в терміналі 106 доступу з Фіг.1. Функції і компоненти, показані на Фіг.2, можуть бути реалізовані апаратними засобами, за допомогою програмного забезпечення або за допомогою комбінації програмного забезпечення і апаратних засобів. До креслення Фіг.2 можуть бути додані інші функції в доповнення до функцій, показаних на Фіг.2, або замість них. Джерело 200 даних забезпечує подачу даних в пристрій 202 кодування, який здійснює кодування бітів даних з використанням однієї або більшої кількості алгоритмів кодування для створення елементарних посилок сигналу із закодованих даних. Кожний алгоритм кодування може містити один або більшу кількість типів кодування, наприклад, контролю за допомогою циклічного надмірного коду, ЦНК (CRC), згорткового кодування, турбо-кодування, блокового кодування, інші типи кодування, або взагалі відсутність кодування. Інші алгоритми кодування можуть містити способи автоматичного запиту на повторну передачу, АЗПП (ARQ), гібридного автоматичного запиту на повторну передачу, Г-АЗПП (H-ARQ), і повторення з покроково зростаючою надмірністю. Кодування різних типів даних може проводитися за допомогою різних алгоритмів кодування. Перемежовувач 204 виконує перемежовування закодованих бітів даних для протидії завмиранню сигналу. Модулятор 206 модулює закодовані, перемежовані дані, здійснюючи генерацію модульованих даних. Прикладами способів модуляції є, в тому числі, двопозиційна фазова маніпуляція, ДФМн (BPSK), і квадратурна фазова маніпуляція КФМн (QPSK). Модулятор 206 може також повторювати послідовність модульованих даних, або пристрій "виколювання" символів (symbol puncture) може видаляти окремі біти символу. Модулятор 206 також може розширювати спектр модульованих даних за допомогою покриття Уолша (Walsh cover) (тобто, коду Уолша) для формування елементарних посилок даних. Модулятор 206 може також здійснювати мультиплексування елементарних посилок даних з розділенням за часом з використанням елементарних посилок контрольного сигналу і елементарних посилок сигналу керування доступом до середовища передачі, КДСП (МАС), для формування потоку елементарних посилок сигналу. Модулятор 206 також може використовувати пристрій розширення по спектру за допомогою псевдовипадкового шуму (ПШ) для розширення спектра потоку елементарних посилок сигналу за допомогою однієї або більшої кількості кодів ПШ (наприклад, короткого коду, довгого коду). Пристрій 208 перетворення сигналу з початкової смуги частот в радіочастотний (РЧ) діапазон може здійснювати перетворення сигналів початко 91207 14 вої смуги частот в РЧ-сигнали для їх передачі через антену 210 по лінії безпровідного зв'язку в одну або в більшу кількість базових станцій 104. На Фіг.3 проілюстрований приклад структури приймача і/або способу, який може бути реалізований в базовій станції 104 з Фіг.1. Функції і компоненти, показані на Фіг.3, можуть бути реалізовані апаратними засобами, за допомогою програмного забезпечення або за допомогою комбінації програмного забезпечення і апаратних засобів. До креслення Фіг.3 можуть бути додані інші функції в доповнення до функцій, показаних на Фіг.3, або замість них. Одна або більша кількість антен 300 приймають модульовані сигнали, що передаються по зворотній лінії зв'язку, з одного або з більшої кількості терміналів 106 доступу. Багатоелементні антени можуть забезпечувати просторове рознесення, яке протидіє шкідливим ефектам в тракті передачі, наприклад, завмиранню. Кожний прийнятий сигнал подають у відповідний приймач або в пристрій 302 перетворення сигналу з РЧ-діапазону в початкову смугу частот, який здійснює попереднє формування сигналу (наприклад, фільтрацію, підсилення, перетворення з пониженням частоти), і перетворює прийнятий сигнал в цифрову форму, здійснюючи генерацію вибірок даних для цього прийнятого сигналу. Демодулятор 304 може здійснювати демодуляцію прийнятих сигналів для отримання відновлених символів. Для стандарту CDMA2000 при демодуляції роблять спробу відновити передані дані (1) шляхом розділення вибірок із звертанням розширення по спектру по каналах для ізоляції або для спрямування прийнятих даних і контрольних сигналів по каналах, відповідних їх кодам, і (2) шляхом когерентної демодуляцію розподілених по каналах даних з відновленим контрольним сигналом для отримання демодульованих даних. Демодулятор 304 може містити буфер 312 для прийнятих вибірок (що також називається загальним вхідним оперативним запам'ятовуючим пристроєм, ВхОЗП (FERAM), або оперативним запам'ятовуючим пристроєм (ОЗП) для вибірок), призначений для зберігання вибірок прийнятих сигналів для всіх абонентів/терміналів доступу, багатовідвідний приймач (рейк(гаке)-приймач) 314, призначений для звертання розширення по спектру і для обробки великої кількості екземплярів сигналу, і буфер 316 для демодульованих символів (що також називається вихідним ОЗП, ВихОЗП (BERAM), або ОЗП для демодульованих символів). Може бути множина буферів 316 для демодульованих символів, відповідних множині абонентів/терміналів доступу. Обернений перемежовувач 306 виконує звертання перемежовування даних з демодулятора 304. Пристрій 308 декодування може виконувати декодування демодульованих даних для відновлення декодованих бітів даних, переданих терміналом 106 доступу. Декодовані дані можуть бути подані в приймач 310 даних. На Фіг.4 проілюстрований інший варіант здійснення структури приймача базової станції або спо 15 собу, що виконується в ньому. Як показано на Фіг.4, успішно декодовані біти даних абонента вводять в пристрій 400 відновлення перешкод, який містить пристрій 402 кодування, перемежовувач 404, модулятор 406 і фільтр 408. Пристрій 402 кодування, перемежовувач 404 і модулятор 406 можуть бути аналогічними пристрою 202 кодування, перемежовувачу 204 і модулятору 206 з Фіг.2. Фільтр 408 формує декодовані вибірки абонента з розрізнювальною здатністю ВхОЗП (FERAM), наприклад, змінює частоту проходження елементарних посилок сигналу з одинарної до подвоєної (2х) частоти проходження елементарних посилок сигналу. Потім внесок абонента у ВхОЗП (FERAM), що надійшов з пристрою декодування, видаляють або стирають з ВхОЗП (FERAM) 312. Незважаючи на те, що нижче описано придушення перешкод в базовій станції 104, використані тут ідеї можуть бути застосовані для термінала 106 доступу або для будь-якого іншого компонента системи зв'язку. Придушення перешкод потоку інформаційного обміну Пропускна здатність зворотної лінії зв'язку системи МДКР (CDMA) може бути обмежена через перешкоди між абонентами, оскільки сигнали, передані різними абонентами, не є ортогональними в СПБС 104. Отже, способи, що зменшують перешкоди між абонентами, приводять до поліпшення показника роботи системи МДКР для зворотної лінії зв'язку. Тут приведений опис способів ефективної реалізації придушення перешкод для вдосконалених систем МДКР, наприклад, для системи стандарту CDMA2000 lxEV-DO RevA (стандарт МДКР-2000, фаза еволюції їх з оптимізацією передачі даних, переглянений варіант А). Кожний абонент системи стандарту DO RevA (з оптимізацією передачі даних, переглянений варіант А) передає сигнали трафіка (інформаційного обміну), контрольні сигнали і службові сигнали, всі з яких можуть викликати перешкоди для інших абонентів. Як показано на Фіг.4, сигнали можуть бути відновлені і відняті з вхідного ОЗП 312 в СПБС 104. Переданий контрольний сигнал є відомим в СПБС 104 і може бути відновлений на основі відомостей про канал. Однак, спочатку демодулюють і детектують службові сигнали (наприклад, покажчик швидкості передачі по зворотному каналу, ПШПЗК (RRI), канал керування запитами на отримання даних або керування швидкістю передачі даних, КШПД (DRC), канал керування джерелом даних, КДД (DSC), канал передачі повідомлень про підтвердження прийому, ППП (АСК)), а потім в СПБС 104 виконують демодуляцію, звертання перемежовування і декодування переданих сигналів передачі даних для визначення переданих елементарних посилок службових сигналів і сигналів інформаційного обміну. На основі визначення переданих елементарних посилок для заданого сигналу пристрій 400 відновлення може потім відновити внесок у ВхОЗП (FERAM) 312 на основі відомостей про канал. Біти пакету даних з джерела 200 даних можуть бути повторювані і оброблені пристроєм 202 кодування, перемежовувачем 204 і/або модулятором 91207 16 206 з перетворенням у множину відповідних "підпакетів" для їх передачі в базову станцію 104. Якщо базова станція 104 отримує сигнал з високим відношенням сигнал/шум, то перший підпакет може містити достатню інформацію для того, щоб базова станція 104 могла декодувати і витягнути початковий пакет даних. Наприклад, пакет даних з джерела 200 даних може бути повторюваний і оброблений з перетворенням в чотири підпакети. Абонентський термінал 106 передає перший підпакет в базову станцію 104. Базова станція 104 може мати відносно низьку імовірність того, що початковий пакет даних буде правильного декодований і витягнутий з першого прийнятого підпакету. Але оскільки базова станція 104 отримує другий, третій і четвертий підпакети і об'єднує інформацію, отриману з кожного прийнятого підпакету, то імовірність декодування і витягання початкового пакету даних зростає. Як тільки базовою станцією 104 виконане правильне декодування початкового пакету (наприклад, з використанням контролю за допомогою циклічного надмірного коду (ЦНК) або інших способів виявлення помилок), то базова станція 104 передає в абонентський термінал 106 сигнал підтвердження прийому для того, щоб він припинив передачу підпакетів. Потім абонентський термінал 106 може передати перший підпакет нового пакету. У зворотній лінії зв'язку системи стандарту DO RevA (з оптимізацією передачі даних, переглянений варіант А) використовує Г-АЗПП (H-ARQ) (див. Фіг.7), де кожний пакет з 16 часових інтервалів (16 slots) розділяють на 4 підпакети і передають у вигляді структури з перемежовуванням, при цьому, між підпакетами однієї і тієї ж перемежованої послідовності є проміжок, який дорівнює 8 часовим інтервалам (8 slots). Крім того, різні абоненти/термінал 106 доступу можуть починати свої передачі на межах різних часових інтервалів, і, отже, підпакети довжиною 4 часових інтервали від різних абонентів прибувають в СПБС асинхронно. Опис впливу асинхронізму і ефективної конструкції приймачів з придушенням перешкод для систем ГАЗПП і МДКР приведений нижче. Виграш від придушення перешкод залежить від того порядку, в якому проводять видалення сигналів з ВхОЗП 312. Розкриті тут способи належать до декодування (і віднімання, якщо пройдений контроль за допомогою ЦНК) сигналів від абонентів на основі значень відношення потужності в каналі інформаційного обміну до потужності в каналі передачі контрольних сигналів (Т2Р), ефективного ВСШП або імовірності успішного декодування. Тут розкриті різні підходи для виконання повторної спроби демодуляції і декодування абонентських сигналів після видалення інших сигналів з ВхОЗП 312. Придушення перешкод від ВхОЗП 312 в СПБС може бути ефективно реалізоване для асинхронних систем МДКР, таких як, наприклад, система стандарту EV-DO RevA (стандарту МДКР, фаза еволюції їх з оптимізацією передачі даних, переглянений варіант А), в якій абоненти передають контрольні сигнали, керуючі сигнали і сигнали інформаційного обміну з використанням гібридного АЗПП (H-ARQ). Це розкриття суті вина 17 ходу також може бути застосоване для систем стандарту EV-DV Rel D (фаза еволюції для передачі даних і мовних сигналів, версія D), W-CDMA EUL (широкосмугового МДКР з вдосконаленим висхідним каналом зв'язку) і cdma2000. Придушення перешкод потоку інформаційного обміну, ППІ (TIC), може бути визначене як придушення перешкод шляхом віднімання, яке усуває внесок абонентських даних у ВхОЗП (FERAM) 312 після того, як дані від цього абонента були декодовані правильно (див. Фіг.4). Тут розглянуті деякі з практичних проблем, пов'язаних з ППІ (TIC) в реальних системах МДКР, наприклад, в системах стандарту CDMA2000, стандарту EV-DO (фаза еволюції з оптимізацією передачі даних), EV-DV (фаза еволюції для передачі даних і мовних сигналів), і стандарту WCDMA (широкосмугового МДКР). Багато які з цих проблем викликані тим фактом, що в реальних системах має місце асинхронія абонентів і гібридна Α3ΠП (H-ARQ). Наприклад, система стандарту CDMA2000 навмисно розносить кадри даних абонента рівномірно за часом для запобігання надмірній затримці в мережі зворотної передачі. У стандартах EV-DO RevA (фаза еволюції з оптимізацією передачі даних, переглянений варіант A), EV-DV Rel D (фаза еволюції для передачі даних і мовних сигналів, версія D) і WCDMA EUL (широкосмугового МДКР з вдосконаленим висхідним каналом зв'язку) також використовують гібридний АЗПП (H-ARQ), який приводить до наявності більш ніж однієї можливої довжини даних. Виявлення багатьох абонентів є головною категорією алгоритмів, під яку підпадає придушення перешкод потоку інформаційного обміну, ППІ (TIC), і належить до будь-якого алгоритму, за допомогою якого намагаються поліпшити робочі характеристики шляхом забезпечення можливості взаємодії при виявленні двох різних абонентів. Спосіб ППІ (TIC) може включати в себе гібрид зі способу придушення однієї перешкоди після іншої (яке також називають послідовним придушенням перешкод або ППП (SIC)) і способу паралельного придушення перешкод. Термін "послідовне придушення перешкод" належить до будь-якого алгоритму, в якому декодування даних від абонентів проводять послідовно, і в якому використовують раніше декодовані дані абонентів для поліпшення функціонування. Термін "паралельне придушення перешкод" в широкому значенні належить до одночасного декодування даних від абонентів і до одночасного віднімання всіх декодованих даних від абонентів. ППІ (TIC) може відрізнятися від придушення перешкод від контрольних сигналів, ППК (РІС). Одна з відмінностей між ППІ (TIC) і ППК (РІС) полягає в тому, що переданий контрольний сигнал заздалегідь є добре відомим для приймача. Отже, при ППК (РІС) внесок контрольного сигналу в прийнятий сигнал може бути віднятий з використанням тільки лише оцінок параметрів каналу. Друга головна відмінність полягає в тому, що в каналі інформаційного обміну передавач і приймач щільно взаємодіють один з одним за допомогою механізму Г-АЗПП (Н-ARQ). Приймач не знає передану 91207 18 послідовність даних доти, поки не буде зроблене успішне декодування даних від абонента. Аналогічним чином, бажано видалити внесок каналів передачі службових сигналів з вхідного ОЗП способом, що називають придушенням перешкод від службових сигналів ППС (ОІС). Канали передачі службових сигналів не можуть бути видалені доти, поки СПБС 104 не отримає зведення про передані службові дані, і їх визначають шляхом декодування і подальшого відновлення службових повідомлень. Послідовне придушення перешкод визначає категорію способів. Ланцюгове правило взаємної інформації показує, що в ідеальних умовах послідовне придушення перешкод може привести до того, що буде досягнута пропускна здатність каналу множинного доступу. Головними умовами для цього є наступні: має місце синхронність кадрів для всіх абонентів, і оцінка параметрів каналу для кожного абонента може бути обчислена зі знехтувано малою помилкою. На Фіг.5 проілюстрований загальний приклад розподілу потужності для трьох абонентів (абонента 1, абонента 2, абонента 3), в якому абоненти передають кадри синхронно (кадри від всіх абонентів приймають одночасно), і кожний абонент здійснює передачу з однаковою швидкістю передачі даних. Кожному абоненту видають команду використати конкретну потужність передачі, наприклад, абонент 3 здійснює передачу на потужності, по суті, яка дорівнює потужності шуму; абонент 2 здійснює передачу на потужності, по суті, яка дорівнює потужності передачі абонента 3 плюс потужність шуму; а абонент 1 здійснює передачу на потужності, по суті, яка дорівнює потужності передачі абонента 2 плюс потужність передачі абонента 3 плюс потужність шуму. Приймач обробляє сигнали, що надійшли від абонентів, в порядку убування потужності передачі. Починаючи з k = 1 (абонент 1 з найвищою потужністю), приймач робить спробу декодування даних для абонента 1. Якщо декодування є успішним, то формують внесок абонента 1 в прийнятий сигнал і проводять його віднімання на основі оцінки параметрів його каналу. Це може бути назване синхронним по кадрах послідовним придушенням перешкод. Приймач продовжує обробку доти, поки не будуть зроблені спроби декодування для всіх абонентів. Після придушення перешкод шляхом послідовного придушення перешкод від раніше декодованих даних, що надійшли від абонентів, кожний абонент має однакове ВСШП. На жаль, цей підхід може бути дуже чутливим до помилок при декодуванні. Якщо дані, які надійшли від одного абонента з великою потужністю передачі, наприклад, від абонента 1, декодовані неправильно, то відношення "сигнал - перешкода плюс шум" (ВСШП) для всіх подальших абонентів може бути сильно погіршена. Це може перешкоджати декодування даних від всіх абонентів після цього моменту. Інший недолік цього підходу полягає в тому, що він вимагає наявності у абонентів конкретних значень відносної потужності в приймачі, що важко забезпечити в каналах із завмираннями. 19 Асинхронізм кадрів і придушення перешкод, наприклад, в системі стандарту cdma2000 Уявимо, що кадри абонентів навмисно розташовані зі зміщенням в шаховому порядку один відносно одного. Такий режим роботи з асинхронними кадрами має декілька переваг для системи загалом. Наприклад, в цьому випадку обчислювальна потужність і пропускна здатність мережі в приймачі потім мали б більш однорідний профіль використання у часі. Навпаки, наявність синхронізму кадрів між абонентами вимагає сплеску споживання обчислювальної потужності і ресурсів мережі в кінці межі кожного кадру, оскільки пакет у всіх абонентів завершується в один і той же момент часу. При наявності асинхронізму кадрів СПБС 104 може спочатку декодувати дані абонента з самим раннім часом прибуття, а не дані абонента з найбільшою потужністю передачі. На Фіг.6 показаний приклад однакового розподілу зсуву за часом для придушення перешкод в кадрах асинхронного потоку інформаційного обміну, ППІ (TIC), для абонентів з однаковою потужністю передачі. На Фіг.6 зображений "моментальний знімок" в момент часу безпосередньо перед кадром номер 1 від абонента 1, що підлягає декодуванню. Оскільки кадр номер 0 вже був декодований і анульований для всіх абонентів, то його внесок в перешкоди показаний як заштрихована область (абоненти 2 і 3). У загальному випадку, цей підхід зменшує перешкоди вдвічі. Перед декодування кадру 1 від абонента 1 половина перешкод вже була видалена за допомогою ППІ (TIC). У іншому варіанті здійснення винаходу термін "абоненти" з Фіг.6 може належати до груп абонентів, наприклад, до групи абонентів номер 1, до групи абонентів номер 2, до групи абонентів номер 3. Корисним ефектом асинхронізму і придушення перешкод є відносна симетрія між абонентами з точки зору рівнів потужності і статистики помилок, якщо вони бажають отримати близькі швидкості передачі даних. У загальному випадку, при послідовному придушенні перешкод з однаковими швидкостями передачі даних абонентів прийом даних від останнього абонента проводять з дуже малою потужністю, і також є дуже сильна залежність від успішного декодування даних від всіх попередніх абонентів. Асинхронізм, гібридний АЗПП (H-ARQ) і чергування, наприклад, в системі стандарту EV-DO RevA (фаза еволюції з оптимізацією передачі даних, переглянений варіант А) На Фіг.7 проілюстрована структура чергування (наприклад, в системі стандарту lxEV-DO Rev А (фаза еволюції їх з оптимізацією передачі даних, переглянений варіант А), що використовується для пакетів даних, які передаються по зворотній лінії зв'язку, ЗЛЗ (RL), і для каналу АЗПП (ARQ) прямої лінії зв'язку, ПЛЗ (FL). Кожна перемежована послідовність (перемежована послідовність 1, перемежована послідовність 2, перемежована послідовність 3) містить набір зміщених за часом відрізків, розташованих в шаховому порядку. В цьому прикладі кожний відрізок має довжину, яка дорівнює чотирьом часовим інтервалам. Протягом 91207 20 кожного відрізка часу абонентський термінал може проводити передачу підпакету в базову станцію. Є три перемежованих послідовності, і кожний відрізок має довжину, яка дорівнює чотирьом часовим інтервалам. Таким чином, між кінцем підпакету конкретної перемежованої послідовності і початком наступного підпакету тієї ж самої перемежованої послідовності є вісім часових інтервалів. Це дає приймачу достатній час для декодування підпакету і для передачі повідомлення про підтвердження прийому, ППП (АСК), або повідомлення про непідтвердження прийому, ПНП (NAK), в передавач. Гібридний АЗПП (H-ARQ) доцільно використовує те, що канали із завмираннями мають властивість змінювати свої параметри у часі. Якщо значення стану каналу є хорошими для перших підпакетів номер 1, 2 або 3, то кадр даних може бути декодований з використанням тільки цих підпакетів, і приймач передає в передавач ППП. ППП дає в передавач команду не проводити передачу іншого підпакету (інших підпакетів), а замість цього, якщо потрібно, почати передачу нового пакету. Варіанти архітектури приймача для придушення перешкод При ППІ (TIC) декодовані дані абонентів відновлюють і віднімають (Фіг.4), тому СПБС 104 може усувати перешкоди для інших абонентів, що викликаються декодованими даними абонентів. Приймач з ППІ (TIC) може бути оснащений двома кільцевими запам'ятовуючими пристроями: ВхОЗП (FERAM) 312 і ВихОЗП (BERAM)316. У вхідному оперативному запам'ятовуючому пристрої, ВхОЗП (FERAM) 312, запам'ятовують прийняті вибірки (наприклад, з подвоєною (2х) частотою проходження елементарних посилок сигналу), і він є спільним для всіх абонентів. Приймач без ППІ (non-ТІС) використав би у ВхОЗП всього лише, приблизно, 1-2 часових інтервали (для того, щоб вони вміщали затримки в процесі демодуляції), оскільки віднімання перешкод потоку інформаційного обміну або службових сигналів не проводять. У приймачі з ППІ для системи з Г-АЗПП (H-ARQ) ВхОЗП може охоплювати багато часових інтервалів, наприклад, 40 часових інтервалів, і при ППІ проводять його оновлення шляхом віднімання перешкод від декодованих даних абонентів. У іншій конфігурації ВхОЗП 312 може мати довжину, яка забезпечує обхват не усього повного пакету, наприклад, довжину, яка охоплює проміжок часу від початку підпакету якого-небудь пакету до кінця наступного підпакету цього пакету. У вихідному оперативному запам'ятовуючому пристрої, ВихОЗП (BERAM) 316, запам'ятовують демодульовані символи прийнятих бітів, згенеровані RAKE-приймачем 314 демодулятора. Кожний абонент може мати свій власний ВихОЗП, оскільки демодульовані символи отримують шляхом звертання розширення по спектру за допомогою послідовності ППІ, індивідуальної для кожного конкретного абонента, і об'єднання по каналах RAKEприймача. ВихОЗП 316 може бути використаний як в приймачі з ППІ (TIC), так і в приймачі без ППІ (non-ТІС). При ППІ ВихОЗП 316 використовують для запам'ятовування демодульованих символів 21 попередніх підпакетів, які більше не зберігають у ВхОЗП (FERAM) 312, коли ВхОЗП 312 не охоплює всі підпакети. Оновлення ВихОЗП 316 може бути зроблене або при кожній спробі декодування або кожен раз, коли існує часовий інтервал з ВхОЗП 312. Способи вибору довжини ВхОЗП (FERAM) Об'єм ВихОЗП (BERAM) 316 і ВхОЗП (FERAM) 312 може бути вибраний згідно з різними компромісами між необхідною обчислювальною потужністю, пропускною здатністю передачі із запам'ятовуючих пристроїв в пристрої обробки, затримками і робочими характеристиками системи. У загальному випадку, шляхом використання більш короткого ВхОЗП 312 корисні ефекти ППІ (TIC) будуть обмежені, оскільки не буде проводитися оновлення найстарішого підпакету. З іншого боку, більш короткий ВхОЗП 312 дає меншу кількість демодуляцій, віднімань і меншу пропускну здатність передачі. При чергуванні, передбаченому в перегляненому варіанті А стандарту (RevА) пакет довжиною 16 часових інтервалів (чотири підпакети, кожен підпакет передають в 4 часових інтервалах), охоплював би 40 часових інтервалів. Отже, для забезпечення видалення абонента зі всіх пов'язаних з ним часових інтервалів може бути використане ВхОЗП на 40 часових інтервалів. На Фіг.8 проілюстроване ВхОЗП 312 на 40 часових інтервалів, яке цілком вміщає пакет довжиною 16 часових інтервалів для EV-DO RevA (фаза еволюції з оптимізацією передачі даних, переглянений варіант А). Кожен раз, коли проводять прийом нового підпакету, роблять спробу декодування цього пакету з використанням всіх наявних підпакетів, запам'ятовуваних у ВхОЗП 312. Якщо декодування виконане успішно, то внесок від цього пакету видаляють з ВхОЗП 312 шляхом відновлення і віднімання внеску від всіх складаючих його підпакетів (1,2, З або 4). Для системи стандарту DO-RevA (з оптимізацією передачі даних, переглянений варіант А) значення довжини ВхОЗП, які дорівнюють 4, 16, 28 або 40 часових інтервалів охоплюють, відповідно, 1, 2, 3 або 4 підпакети. Довжина ВхОЗП, реалізованого в приймачі, може залежати від міркувань, пов'язаних зі ступенем складності, від необхідності забезпечувати підтримку різних значень часу надходження даних від абонента і від здатності повторного виконання демодуляції і декодування даних від абонентів для зміщень попереднього кадру. На Фіг.9А проілюстрований загальний спосіб ППІ (TIC) для прикладу послідовного придушення перешкод, ППП (SIC), без декодування із затримкою. Інші удосконалення будуть описані нижче. Виконання способу починають в блоці 900 "початок" і переходять до блока 902 "вибір затримки". При ППП блок 902 "вибір затримки" може бути опущений. У блоці 903 СПБС 104 проводить вибір одного абонента (або групи абонентів) серед тих абонентів, які завершили передачу підпакету в поточному часовому інтервалі. У блоці 904 демодулятор 304 здійснює демодуляцію вибірки підпакетів вибраного абонента для деяких або для всіх відрізків часу, запам'ятовуваних у ВхОЗП 312 згідно з послідовністю роз 91207 22 ширення по спектру для абонентів і скремблювання, а також згідно з розміром її сукупності. У блоці 906 пристрій 308 декодування робить спробу декодування пакету абонента з використанням раніше демодульованих символів, запам'ятовуваних в ВихОЗП (BERAM) 316 і демодульованих вибірок з ВхОЗП (FERAM). У блоці 910 пристрій 308 декодування або інший пристрій можуть визначати, чи успішно декодований пакет абонента (абонентів), тобто, проводить перевірку на наявність помилок, наприклад, з використанням циклічного надмірного коду (ЦНК). Якщо пакет абонента декодований неправильно, то в блоці 918 назад в термінал 106 доступу посилають ПНП (NAK). Якщо ж пакет абонента декодований правильно, то в блоці 908 в термінал 106 доступу передають ППП (АСК), і в блоках 912914 виконують придушення перешкод (ПП). У блоці 912 відновлюють сигнал абонента згідно з декодованим сигналом, імпульсну характеристику каналу і фільтри передачі/прийому. У блоці 914 внесок абонента віднімають з ВхОЗП 312, зменшуючи, таким чином, його перешкоди для тих абонентів, дані яких ще не були декодовані. Після обох результатів декодування: неуспішного або успішного, приймач переходить до декодування даних від наступного абонента в блоці 916. Після того, як була зроблена спроба декодування для всіх абонентів, у ВхОЗП 312 вводять новий часовий інтервал, і весь процес повторюють для наступного часового інтервалу. Вибірки можуть бути записані у ВхОЗП 312 в реальному масштабі часу, тобто, вибірки з подвоєною (2х) частотою проходження елементарних посилок сигналу можуть бути записані через кожну 1/2 елементарних посилки сигналу. На Фіг.9Б проілюстрований пристрій, що містить засоби 930-946 для виконання способу з Фіг.9А. Засоби 930-946, показані на Фіг.9Б, можуть бути реалізовані апаратними засобами, за допомогою програмного забезпечення або за допомогою комбінації апаратних засобів і програмного забезпечення. Способи вибору порядку декодування Блок 903 вказує, що ППІ (TIC) може бути застосоване або послідовно для кожного абонента, або паралельно для груп абонентів. По мірі збільшення груп складність реалізації може зменшитися, але корисні ефекти ППІ можуть зменшуватися, якщо не виконувати ППІ шляхом ітерацій так, як описано нижче. Критерії, згідно з якими групують і/або упорядковують абонентів, можуть змінюватися відповідно до швидкості зміни параметрів каналу, з типом потоку інформаційного обміну і з наявною обчислювальною потужністю. Хороші порядки декодування можуть включати в себе наступні: спочатку виконують декодування для тих абонентів, видалення яких є найбільш доцільним, і для тих абонентів, імовірність успішного декодування даних яких є найбільш високою. Критеріями для досягнення найбільших вигід від ППІ можуть бути, в тому числі, наступні критерії: A. Об'єм корисного навантаження і відношення потужності в каналі інформаційного обміну до по 23 тужності в каналі передачі контрольних сигналів (Т2Р): СПБС 104 може групувати або упорядковувати абонентів згідно з об'ємом корисного навантаження і здійснювати декодування, починаючи з тих абонентів, які мають найбільш високу потужність передачі, тобто, найбільш високе відношення Т2Р, і закінчуючи тими абонентами, які мають найнижче відношення Т2Р. Декодування і видалення абонентів з високим відношенням Т2Р з ВхОЗП (FERAM) 312 викликає найбільший корисний ефект, оскільки ці абоненти є причиною найбільших перешкод для інших абонентів. B. ВСШП: СПБС 104 може декодувати дані абонентів з більш високим ВСШП перед декодування даних абонентів з більш низьким ВСШП, оскільки дані абонентів з більш високим ВСШП мають більш високу імовірність успішного декодування. Крім того, абоненти з близькими значеннями ВСШП можуть бути згруповані. У разі наявності каналів із завмираннями має місце зміна ВСШП у часі у всьому пакеті, і, отже, для визначення належного порядку декодування може бути обчислене еквівалентне ВСШП. C. Час: СПБС 104 може декодувати "більш старі" пакети (тобто, ті пакети, для яких в СПБС 104 була прийнята більша кількість підпакетів) перед декодування "більш нових" пакетів. Цей вибір відображає припущення, що для заданого відношення Т2Р і для мети завершення АЗПП (ARQ), декодування пакетів краще проводити по мірі додання кожного нового підпакету. Способи повторної спроби декодування Кожен раз, коли дані абонента декодовані правильно, внесок його перешкод віднімають з ВхОЗП 312, збільшуючи, таким чином, потенційну можливість правильного декодування для всіх абонентів, що спільно використовують деякі часові інтервали. Доцільно повторювати спробу декодування даних тих абонентів, які раніше не були успішно декодовані, оскільки перешкоди, що є в них, могли істотно поменшати. Блок 902 вибору затримки вибирає часовий інтервал (поточний або минулий), що використовується як опорний для декодування і придушення перешкод (ПП). Блок 903 вибору абонентів вибирає абонентів, що завершили передачу підпакету у часовому інтервалі вибраної затримки. Вибір затримки може бути зроблений на основі наступних можливих варіантів: A. Після того, як були зроблені спроби декодування для всіх абонентів, поточна операція декодування вказує те, що вибраний варіант переходу до наступного (майбутнього) часового інтервалу, і наступний часовий інтервал є доступним у ВхОЗП 312. У цьому випадку роблять спробу декодування даних кожного абонента по одному разу для кожного обробленого часового інтервалу, і це відповідає послідовному придушенню перешкод. B. При ітераційному декодуванні роблять спробу декодування даних абонентів більш ніж один раз для кожного обробленого часового інтервалу. Для другої і подальших ітерацій декодування має місце корисний ефект внаслідок придушення перешкод від декодованих даних абонентів при попередніх ітераціях. Ітераційне декодування дає виграш при паралельному декодуванні даних від 91207 24 множини абонентів без проміжного ПП. При чисто ітераційному декодуванні в поточному часовому інтервалі блок 902 вибору затримки, що виробляється, просто багато разів вибирає той же самий часовий інтервал (тобто, затримку). C. Декодування з поверненням назад: приймач здійснює демодуляцію підпакетів і намагається декодувати пакет на основі демодуляції всіх підпакетів, наявних у ВхОЗП, відповідних цьому пакету. Після спроби декодування пакетів з використанням підпакету, що закінчується в поточному часовому інтервалі (тобто, даних від абонентів при поточному зміщенні кадру), приймач може зробити спробу декодування тих пакетів, які не були успішно декодовані в попередньому часовому інтервалі (тобто, даних від абонентів при попередньому зміщенні кадру). Внаслідок часткового перекриття між асинхронними абонентами, усунення перешкод від підпакетів, що закінчилися в поточному часовому інтервалі, поліпшує імовірність декодування минулих підпакетів. Процес може бути виконаний шляхом ітерацій з поверненням на більшу кількість часових інтервалів. Максимальна затримка при передачі ППП/ПНП (ACK/NAK) по прямій лінії зв'язку може обмежувати декодування з поверненням назад. D. Декодування з упередженням: Після спроби декодування всіх пакетів з використанням підпакетів, що закінчуються в поточному часовому інтервалі, приймач також може зробити спробу декодування даних від останніх абонентів до того, як їх повний підпакет буде записаний у ВхОЗП. Наприклад, приймач може зробити спробу декодування даних абонентів після того, як був зроблений прийом останнього підпакету в 3 з 4 їх часових інтервалів. Способи оновлення ВихОЗП (BERAM) У приймачі СПБС без ППІ (non-ТІС) пакети декодують виключно на основі демодульованих символів, запам'ятовуваних в ВихОЗП (BERAM), а ВхОЗП (FERAM) використовують тільки для демодуляції даних абонентів з найостанніших на даний момент відрізків часу. При ППІ (TIC) до ВхОЗП 312 як і раніше звертаються кожний раз, коли приймач робить спробу виконати демодуляцію даних нового абонента. Однак, при ППІ оновлення ВхОЗП 312 виконують після того, як дані абонента були правильно декодовані на основі відновлення і віднімання внеску цього абонента. Внаслідок міркувань, пов'язаних зі ступенем складності, може виявитися бажаним вибрати таку довжину буфера ВхОЗП, щоб вона була меншою, ніж довжина пакету (наприклад, в системі стандарту EV-DO RevA (фаза еволюції з оптимізацією передачі даних, переглянений варіант А) для того, щоб охопити пакет довжиною 16 часових інтервалів, потрібно 40 часових інтервалів). По мірі запису нових часових інтервалів у ВхОЗП 312, їх перезаписують шляхом видалення найстаріших вибірок в кільцевому буфері. Отже, по мірі прийому нових часових інтервалів відбувається перезапис найстаріших часових інтервалів, і для цих старих часових інтервалів пристрій 308 декодування використовує ВихОЗП 316. Потрібно зазначити, що навіть в тому випадку, якщо заданий підпакет розташований у 25 ВхОЗП 312, то ВихОЗП 316 може бути використано для зберігання найостанніших демодульованих символів демодулятора (визначених з ВхОЗП 312) для цього підпакету як проміжний етап в процесі перемежовування і декодування. Є два основних можливих варіанти оновлення ВихОЗП 316: A. Оновлення, основане на даних абонентів: Оновлення ВихОЗП 316 для абонента проводять тільки спільно зі спробою декодування для цього абонента. У цьому випадку оновлення більш старих часових інтервалів у ВхОЗП не могло б бути корисним для ВихОЗП 316, призначеного для заданого абонента, якщо дані цього абонента своєчасно не декодовані (тобто, оновлені часові інтервали, що містяться у ВхОЗП, можуть бути виведені з ВхОЗП 312 до того, як буде зроблена спроба декодування для цього абонента). B. Оновлення, основане на часових інтервалах: Для повного використання корисних ефектів ППІ оновлення ВихОЗП 316 для всіх задіяних абонентів може бути зроблене при кожному виведенні часового з ВхОЗП 312. У цьому випадку вміст ВихОЗП 316 містить віднімання всіх перешкод, зроблене у ВхОЗП 312. Способи придушення перешкод від підпакетів, які надходять внаслідок порушення граничного терміну передачі ППП (АСК) У загальному випадку, додаткова обробка, що використовується при ППІ (TIC), вводить затримку в процес декодування, яка є особливо важливою при використанні ітераційних схем або схем з поверненням назад. Ця затримка може перевищувати максимальну затримку, з якою повідомлення про підтвердження прийому, ППП (АСК), може бути передано в передавач для припинення передачі підпакетів, що належать до одному і того ж пакету. У цьому випадку приймач може як і раніше доцільно використовувати успішне декодування, використовуючи декодовані дані для віднімання не тільки минулих підпакетів, але також і тих підпакетів, які будуть прийняті в найближчому майбутньому внаслідок відсутнього ППП (АСК). При ППІ (TIC) декодовані дані абонентів відновлюють і віднімають, тому базова станція 104 може усувати перешкоди, викликані нею для підпакетів інших абонентів. При гібридному автоматичному запиті на повторну передачу, Г-АЗПП (HARQ), при прийомі кожного нового підпакету роблять спробу декодування початкового пакету. Якщо декодування є успішним, то для Г-АЗПП з ППІ внесок цього пакету може бути анульований з прийнятих вибірок шляхом відновлення і віднімання підпакетів, з яких складається цей пакет. У залежності від міркувань, пов'язаних зі ступенем складності, є можливість придушення перешкод від 1, 2, 3 або 4 підпакетів шляхом запам'ятовування більш тривалої передісторії вибірок. У загальному випадку, придушення перешкод (ПП) може бути послідовно застосоване або до кожного абонента, або до груп абонентів. На Фіг.10 проілюстрований буфер, що є в приймачі 312 для вибірок в три моменти часу: у часовому інтервалі в момент часу п, в момент часу n+12 часових інтервалів і в момент часу n+24 часових інтервалів. Для ілюстративних цілей на 91207 26 Фіг.10 показана одна перемежована послідовність з підпакетами від трьох абонентів, кадри яких мають однакове зміщення, щоб виразно показати операцію придушення перешкод з Г-АЗПП (HARQ). Показаний на Фіг.10 буфер 312 для вибірок, що є в приймачі, вміщає всі 4 підпакети (що може бути здійснено для системи стандарту EV-DO RevA (фаза еволюції з оптимізацією передачі даних, переглянений варіант А) за допомогою буфера об'ємом 40 часових інтервалів, оскільки між кожним з підпакетів довжиною 4 часових інтервали існує проміжок тривалістю 8 часових інтервалів). Недекодовані підпакети показані заштрихованими. Декодований підпакети показані в буфері об'ємом 40 часових інтервалів як незаштриховані, і їх анулюють. Кожний момент часу відповідає надходженню іншого підпакету з перемежованої послідовності. У часовому інтервалі в момент часу n чотири запам'ятованих підпакети абонента номер 1 декодовані правильно, а декодування останніх підпакетів від абонентів номер 2 і номер 3 було невдалим. У момент часу n+12 часових інтервалів послідовні підпакети перемежованої послідовності надходять з придушенням перешкод від декодованих (незаштрихованих) підпакетів 2, 3 і 4 абонента номер 1. В момент часу п+12 часових інтервалів пакети від абонентів 2 і 3 успішно декодовані. На Фіг.10 придушення перешкод (ПП) застосоване для груп абонентів, кадри яких мають однакове зміщення, але всередині групи послідовне придушення перешкод не виконують. При класичному придушенні перешкод (ПП) для групи абоненти з однієї і тієї ж групи не бачать придушення взаємних перешкод. Отже, по мірі збільшення кількості абонентів в групі складність реалізації зменшується, але виникаютьвтрати внаслідок недостатнього придушення перешкод між абонентами однієї і тієї ж групи для тієї ж самої спроби декодування. Однак при Г-АЗПП (H-ARQ) приймач робить спробу декодування для всіх абонентів в групі після надходження кожного нового підпакету, що дозволяє забезпечити придушення взаємних перешкод для абонентів з однієї і тієї ж групи. Наприклад, в тому випадку, коли пакет абонента номер 1 декодований в момент часу n, це допомагає декодувати пакети абонентів номер 2 і номер 3 в момент часу n+12, що додатково допомагає декодувати пакет абонента номер 1 в момент часу n+24. Перед повторною спробою декодування для інших абонентів, коли надходять їх наступні підпакети, всі підпакети раніше декодованого пакету можуть бути анульовані. Важливий пункт полягає в наступному: незважаючи на те, що конкретні абоненти можуть завжди знаходитися в одній і тій же групі, для їх підпакетів спостерігається виграш за рахунок придушення перешкод (ПП), що отримується при декодуванні даних інших членів групи. Спільне придушення перешкод каналів передачі контрольних сигналів, каналів передачі службових сигналів і каналів інформаційного обміну Проблема, розглянута в цьому розділі, належить до поліпшення пропускної здатності системи МДКР по зворотній лінії зв'язку (ЗЛЗ) шляхом ефективної оцінки і придушення перешкод від множи 27 91207 ни абонентів в приймачі базової станції. У загальному випадку, сигнал абонента, що передається по ЗЛЗ, складається з наступних каналів: каналу передачі контрольних сигналів, каналу передачі службових сигналів і каналу інформаційного обміну. У цьому розділі описана схема спільного придушення перешкод (ПП) контрольних сигналів, службових сигналів і потоку інформаційного обміну для всіх абонентів. Приведений опис двох аспектів. По-перше, введене придушення перешкод (ПП) від службових сигналів, ППС (ОІС). У зворотній лінії зв'язку службові сигнали від кожного абонента діють як перешкоди для сигналів від всіх інших абонентів. Для кожного абонента сукупні перешкоди внаслідок службових сигналів, що передаються всіма іншими абонентами, можуть складати велику процентну частку від загальних перешкод, що мають місце для цього абонента. Усунення цих сукупних перешкод від службових сигналів може привести до додаткового поліпшення робочих характеристик системи (наприклад, для системи стандарту CDMA2000 1xEV-DO RevA (стандарт МДКР-2000, фаза еволюції їх з оптимізацією передачі даних, переглянений варіант А)) і до збільшення пропускної здатності зворотної лінії зв'язку в більшій мірі, ніж ті робочі характеристики і та пропускна здатність, які досягнуті за допомогою ППК (РІС) і ППІ (TIC). По-друге, продемонстровані важливі взаємозв'язки між ППК (РІС), ППС (ОІС) і ППІ (TIC), досягнуті за рахунок компромісів в робочих характеристиках системи і в конструкції апаратних засобів, A3 (HW). Приведений опис декількох схем того, як найкраще об'єднати всі три процедури придушення. Деякі з них можуть давати більший виграш в поліпшенні робочих характеристик, а деякі можуть мати більшу перевагу по складності. Наприклад, в одній з описаних схем видаляють всі контрольні сигнали перед декодування будь-яких каналів передачі службових сигналів і інформаційного обміну, а потім декодують і анулюють канали передачі службових сигналів і інформаційного обміну абонентів послідовним способом. Цей розділ оснований на системах стандарту CDMA2000 1х EV-DO RevA (стандарт МДКР-2000, фаза еволюції 1х з оптимізацією передачі даних, 28 переглянений варіант А) і, загалом, застосовний для інших систем МДКР, таких як, наприклад, системи стандарту W-CDMA (широкосмугового МДКР, Ш-МДКР), стандарту CDMA2000 1х (стандарт МДКР-2000 1х) і стандарту CDMA2000 їх EV-DV (стандарт МДКР-2000, фаза еволюції їх для передачі даних і мовних сигналів). Способи придушення перешкод від каналів передачі службових сигналів На Фіг.11 проілюстрована структура каналів передачі службових сигналів по зворотній лінії зв'язку (ЗЛЗ), наприклад, для системи стандарту EV-DO RevA (фаза еволюції з оптимізацією передачі даних, переглянений варіант А). Є два типи каналів передачі службових сигналів: один тип, призначений для сприяння демодуляції/декодуванню сигналів, переданих по ЗЛЗ, містить канал покажчика швидкості передачі по зворотному каналу, ПШПЗК (RRI), і допоміжний канал передачі контрольних сигналів (що використовується тоді, коли об'єм корисного навантаження становить 3072 біти або вище); інший тип, призначений для сприяння функціонуванню прямої лінії зв'язку (ПЛЗ), містить канал керування швидкістю передачі даних, КШПД (DRC), канал керування джерелом даних, КДД (DSC), і канал передачі повідомлень про підтвердження прийому, ППП (АСК). Як показано на Фіг.11, канали ППП (АСК) і КДД (DSC) являють собою канали з часовим мультиплексуванням на основі часових інтервалів. Передачу по каналу ППП (АСК) проводять тільки при підтвердженні отримання пакету, переданого тому ж самому абоненту по ПЛЗ. Серед каналів передачі службових сигналів дані про допоміжний канал передачі контрольних сигналів є апріорно відомими в приймачі. Отже, подібно до основного каналу передачі контрольних сигналів, для цього каналу не потрібні демодуляція і декодування, і допоміжний канал передачі контрольних сигналів може бути відновлений на основі відомостей про канал. Відновлений допоміжний контрольний сигнал може мати розрізнювальну здатність, яка дорівнює подвоєній (2х) частоті проходження елементарних посилок сигналу, і може бути представлений в наступному вигляді (протягом одного відрізка часу): M pf 2n cf n f w f, ux n G ux hf 8 f ,n 0,..., 511 4 f ,n M M p f 2n f 1 cf n M w f, ux n Рівняння 1 Відновлені допоміжні контрольні сигнали де n відповідає частоті вибірки, яка дорівнює одинарній частоті проходження елементарних посилок сигналу (chipx1), f - номер відводу (каналу прийому) RAKE-приймача, cf - послідовність ПШ, wf, uх - код Уолша, виділений допоміжному каналу передачі контрольних сигналів, G ux - підсилення цього каналу відносно основного контрольного G ux hf 8 0,..., 511 сигналу, hf, - оцінений коефіцієнт каналу (або відгук каналу), який, як передбачають, є постійним в одному відрізку часу, - функція фільтра або згортка переданого імпульсу і фільтра нижніх частот приймача з розрізнювальною здатністю, яка дорівнює восьмиразовій частоті проходження елементарних посилок сигналу (chipx8) (передбачають, що φ не є знехтувано малим в інтервалі [-МТС, МТС]), γf - зміщення цього відводу RAKE-приймача 29 91207 за часом з розрізнювальною здатністю, яка дорівнює восьмикратній частоті проходження елементарних посилок сигналу (chipx8), при цьому, f = fmod4, a f= f / 4 . Друга група каналів передачі службових сигналів, яка включає в себе канали керування швидкістю передачі даних, КШПД (КШПД (DRC), керування джерелом даних, КДД (DSC), і покажчика швидкості передачі по зворотному каналу, ПШПЗК (RRI), закодовані або за допомогою біортогональних кодів, або симплексних кодів. На стороні приймача для кожного каналу демодульовані вихі 30 дні сигнали спочатку порівнюють з пороговим значенням. Якщо рівень вихідного сигналу нижчий порогового значення, то оголошують стирання, і спробу відновлення для цього сигналу не роблять. В іншому випадку, їх декодують детектором, основаному на методі максимальної правдоподібності (МП) символів, який може знаходитися всередині пристрою 308 декодування, показаного на Фіг.4. Отримані на виході декодовані біти використовують для відновлення відповідного каналу, як показано на Фіг.4. Відновлені сигнали для цих каналів мають наступний вигляд: M o f 2n cf n M w f,o n do G o h f 8 cf n M f w f,o n do G o h f 8 f ,n 0,..., 511 M o f 2n f 1 Рівняння 2 Відновлені службові сигнали (канали керування швидкістю передачі даних. КШПД (КШПД (DRC), керування джерелом даних, КДД (DSC), і покажчика швидкості передачі по зворотному каналу, ПШПЗК (RRI)). У порівнянні з рівнянням 1, тут є один новий член do, який являє собою дані, що передаються по каналу передачі службових сигналів, wfo - покриття Уолша, а Go - підсилення каналу передачі службових сигналів відносно основного контрольного сигналу. Каналом передачі службових сигналів, що залишився, є 1-бітовий канал ППП (АСК). Він може бути модульованим за допомогою ДФМн, незакодованим і повторюватися через половину часового інтервалу. Приймач може здійснювати демодуляцію сигналу і приймати жорстке рішення відносно даних, що передаються по каналу ППП (АСК). Мо x Pr x 1 1 Pr x 1 1 де функція tanh може бути табличною. Відновлений сигнал ППП (АСК) дуже схожий на рівняння  2, але за винятком того, що do замінене на x . У загальному випадку, підхід з м'якою оцінкою і анулюванням повинен забезпечити краще функціонування при придушенні перешкод, оскільки приймач не має достовірних відомостей про дані, і цей спосіб вносить рівень достовірності в цю картину. Цей підхід, в загальному випадку, може бути поширений на згадані вище канали передачі службових сигналів. Однак, складність детектора, основаному на максимальній апостеріорній імовірності, MAI (MAP), для отримання логарифмічного відношення правдоподібності, ЛВП (LLR), для кожного біта експонентно зростає із збільшенням кількості інформаційних бітів в одному кодовому символі. Одним з ефективних способів реалізації відновлення каналу передачі службових сигналів є один відвід RAKE-приймача, який відразу може 4 f ,n 0,..., 511 дель відновленого сигналу може бути такою ж, як і в рівнянні 2. У іншому підході до відновлення сигналу з каналу ППП (АСК) передбачають, що демодульований і накопичений сигнал ППП (АСК) після нормування може бути представлений в наступному вигляді: у= x+z де χ - переданий сигнал, а z - масштабований шумовий член з дисперсією σ2 В такому випадку, логарифмічне відношення правдоподібності, ЛВП (LLR), для у має наступний вигляд: Pr x 1 y 2 y. 2 Pr x 1y Потім, для задачі відновлення м'яка оцінка переданого біта може мати наступний вигляд: L exp L exp L 1n 1 tanh L 1 tanh 2 y , 2 виконувати масштабування кожного з декодований службових сигналів на його відносний коефіцієнт підсилення, його покриття кодом Уолша і підсумовування цих сигналів разом з подальшим розширенням по спектру за допомогою однієї послідовності ПШ і фільтрацією за допомогою фільтра h , масштабованого відповідно до каналу. Цей спосіб може не тільки вносити економію за рахунок невисокої складності обчислень, але і економити пропускну здатність запам'ятовуючого пристрою для віднімання. c f d f h f стає рівною c f df hf f f Спільне ППК (РІС), ППС (РІС) і ППІ (TIC) Спільне ППК (РІС), ППС (ОІС) і ППІ (TIC) може бути виконане для досягнення високих робочих характеристик і збільшення пропускної здатності системи. Різні порядки виконання декодування і 31 придушення перешкод з використанням ППК (РІС), ППС (ОІС) і ППІ (TIC) можуть давати в результаті різні робочі характеристики системи і надавати різні впливи на складність апаратної реалізації. Спочатку виконують ППК (РІС), а потім спільно ППС (QIC) і ППІ (TIC) (Перша Схема) На Фіг.12А проілюстрований спосіб, в якому спочатку виконують придушення перешкод (ПП) контрольних сигналів, ППК (РІС), а потім спільно виконують ПП службових сигналів, ППС (ОІС), і ПП потоку інформаційного обміну, ППІ (TIC). Після блока 1200 "початок" приймач в блоці 1202 обчислює оцінку параметрів каналу для всіх абонентів і виконує керування потужністю. Оскільки дані про контрольний сигнал для всіх абонентів є відомими для СПБС, то вони можуть бути відняті відразу ж після обчислення оцінок їх каналів, що виконують в блоці 1204 ППК. Отже, канали інформаційного обміну всіх абонентів і певні канали передачі службових сигналів мають менше перешкод, і є можливість отримання корисного ефекту від виконуваного спочатку придушення перешкод від контрольних сигналів. У блоці 1206 проводять вибір групи G недекодованих даних від абонентів, наприклад, від тих абонентів, чиї пакети або підпакети завершуються на межі поточного часового інтервалу. У блоках 1208-1210 виконують демодуляцію і декодування каналу передачі службових сигналів/каналу інформаційного обміну. У блоці 1212 тільки успішно декодовані дані каналу відновлюють і віднімають з вхідного ОЗП 312, ВхОЗП (FERAM), спільно використовуваного для всіх абонентів. У блоці 1214 виконують перевірку того, чи є ще абоненти, дані яких потрібно декодувати. У блоці 1216 процедуру завершують. Декодування/відновлення/придушення перешкод може бути виконане послідовно, переходячи від одного абонента з групи до наступного абонента з групи, що може бути названо послідовним придушенням перешкод. У цьому підході абоненти, що стоять останніми в порядку декодування для однієї і тієї ж групи, дістають вигоду від придушення перешкод від тих абонентів, декодування для яких виконують раніше по порядку. Спрощений підхід полягає в тому, щоб спочатку виконати декодування для всіх абонентів з однієї і тієї ж групи, а потім відразу відняти всі внески від їх перешкод. Другий підхід або схема (опис якого/якої приведений нижче) дозволяють забезпечити як більш низьку пропускну здатність запам'ятовуючого пристрою, так і більш ефективну конвеєрну архітектуру. У обох випадках від цього придушення перешкод отримують корисний ефект для тих пакетів абонентів, які не завершуються на межі одного і того ж часового інтервалу, але мають перекриття з цією групою пакетів. Це придушення перешкод може бути причиною більшої частини виграшу за рахунок придушення перешкод в асинхронній системі МДКР. На Фіг.12Б проілюстрований пристрій, що містить засоби 1230-1244 для виконання способу з Фіг.12А. Засоби 1230-1244, показані на Фіг.12Б, можуть бути реалізовані апаратними засобами, за 91207 32 допомогою програмного забезпечення або за допомогою комбінації апаратних засобів і програмного забезпечення. На Фіг.13А проілюстрований видозмінений варіант способу з Фіг.12А. В блоках 1204-1210 видаляють сигнал на основі первинної оцінки параметрів каналу, що виконується в блоці 1202. У блоці 1300 обчислюють оцінку параметрів каналу, основану на даних, або уточнену оцінку параметрів каналу. Як описано нижче, оцінка параметрів каналу, основана на даних, може забезпечити кращу оцінку параметрів каналу. У блоці 1302 виконує ППК (РІС) залишку, тобто, видаляють скоректовану оцінку сигналу на основі уточненої оцінки параметрів каналу, отриманої в блоці 1300. Наприклад, уявимо, що операції, виконані в блоках 1204-1210, привели до видалення первинної оцінки сигналу (наприклад, контрольного сигналу) Р1[n] з прийнятих вибірок. Потім, на основі кращої оцінки параметрів каналу, отриманої в блоці 1300, в способі формують скоректовану оцінку сигналу Р2[n]. Потім в способі може бути зроблене видалення зростаючої в приростах Р2[n]Р1[n] різниці з елементів пам'яті для вибірок в ОЗП 312. На Фіг.13Б проілюстрований пристрій, що містить засоби 1230-1244, 1310, 1312 для виконання способу з Фіг.13А. Засоби 1230-1244, 1310, 1312, показані на Фіг.13Б, можуть бути реалізовані апаратними засобами, за допомогою програмного забезпечення або за допомогою комбінації апаратних засобів і програмного забезпечення. Спочатку виконують ППК (РІС), потім ППС (РІС), а потім ППІ (TIC) (Друга Схема) Ця друга схема є подібною до вищеописаної схеми, показаної на Фіг.12А, за винятком того, що демодуляцію і декодування каналів передачі службових сигналів з однієї і тієї ж групи абонентів виконують перед демодуляцією і декодуванням будь-яких каналів інформаційного обміну. Ця схема придатна для системи без чергування, оскільки на граничний термін передачі повідомлень про підтвердження прийому, ППП (АСК), не накладено ніяких суворих вимог. Для системи з чергуванням, наприклад, для системи стандарту DO Rev. А (з оптимізацією передачі даних, переглянений варіант А), оскільки сигнали ΠΠΠ/ΠΗП (ACK/NAK) передають у відповідь на підпакети каналу інформаційного обміну, то допустима затримка декодування для підпакетів каналу інформаційного обміну, в загальному випадку, обмежена величиною, що не перевищує декілька часових інтервалів (1 часовий інтервал = 1,67мс). Отже, якщо розкид певних каналів передачі службових сигналів є більш значним, ніж цей масштаб часу, то ця схема може стати такою, що не реалізовується. Зокрема, для системи стандарту DO RevA (з оптимізацією передачі даних, переглянений варіант А) допоміжний канал передачі контрольних сигналів і канал ППП (АСК) мають формат короткої тривалості і можуть бути відняті перед виконанням ППІ (TIC). Спільне придушення перешкод контрольних сигналів/службового сигналів/каналу інформаційного обміну (Третя Схема) 33 На Фіг.14А проілюстрований спосіб виконання спільного придушення перешкод ППК (РІС), ППС (ОІС) і ППІ (TIC). Після блока 1400 "початок" приймач в блоці 1402 обчислює оцінку параметрів каналу для всіх абонентів і виконує керування потужністю. Блок 1404 проводить вибір групи G абонентів, дані яких не були декодовані. У блоці 1406 повторно обчислюють оцінку параметрів каналу по контрольних сигналах. У блоках 1408-1410 роблять спробу виконати демодуляцію і декодування каналу передачі службових сигналів/каналу інформаційного обміну. У блоці 1412 виконують ППК (РІС) для всіх абонентів, і ППС (ОІС) і ППІ (TIC) тільки для тих абонентів, для яких було зроблене успішне декодування даних каналу. На відміну від розглянутої вище першої схеми (показаної на Фіг.12А), після обчислення оцінки параметрів каналу для всіх абонентів (в блоці 1402), не проводять негайне віднімання контрольних сигналів з ВхОЗП (FERAM) 312, і оцінку параметрів каналу використовують для керування потужністю у вигляді схеми без придушення перешкод. Потім для групи абонентів, що завершили передачу на одній і тій же межі пакету/підпакету, в способі виконують послідовне декодування (блоки 1408 і 1410) в заданому порядку. Для абонента, для якого зроблена спроба декодування, в способі спочатку виконують повторну оцінку параметрів каналу по контрольному сигналу (блок 1402). Контрольний сигнал має менше перешкод в порівнянні з тим моментом часу (блок 1402), коли була виконана його демодуляція для керування потужністю, внаслідок придушення перешкод від раніше декодованих пакетів, які перекриваються з пакетом інформаційного обміну, що підлягає декодуванню. Отже, якість оцінки параметрів каналу поліпшується, що приносить користь як для декодування каналу інформаційного обміну, так і для ефективності придушення перешкод. Цю нову оцінку параметрів каналу використовують для декодування каналу інформаційного обміну (в блоці 1410), а також для декодування певного каналу передачі службових сигналів (в блоці 1408) (наприклад, каналу покажчика швидкості передачі по зворотному каналу, ПШПЗК (RRI), в системі стандарту EV-DO (фаза еволюції з оптимізацією передачі даних)). Після завершення процедури декодування для одного абонента в блоці 1412 в способі виконують віднімання внеску від перешкод цього абонента з ВхОЗП (FERAM) 312, в тому числі, від його каналу передачі контрольних сигналів і від будь-яких декодованих каналів передачі службових сигналів/інформаційного обміну. У блоці 1414 виконують перевірку того, чи є ще абоненти, дані яких потрібно декодувати. У блоці 1416 процедуру завершують. На Фіг.14Б проілюстрований пристрій, що містить засоби 1420-1436 для виконання способу з Фіг.14А. Засоби 1420-1436, показані на Фіг.14Б, можуть бути реалізовані апаратними засобами, за допомогою програмного забезпечення або за допомогою комбінації апаратних засобів і програмного забезпечення. На Фіг.15А проілюстрований видозмінений варіант способу з Фіг.14А. В блоці 1500 обчислюють 91207 34 оцінки параметрів каналу, основані на даних. У блоці 1502 виконують необов'язкову операцію ППК (РІС) залишку, так само, як на Фіг.13А. На Фіг.15Б проілюстрований пристрій, що містить засоби 1420-1436, 1510, 1512 для виконання способу з Фіг.15А. Засоби 1420-1436, 1510, 1512, показані на Фіг.15Б, можуть бути реалізовані апаратними засобами, за допомогою програмного забезпечення або за допомогою комбінації апаратних засобів і програмного забезпечення. Компроміси між першою і третьою схемами Може показатися, що перша схема повинна діяти краще в порівнянні з третьою схемою, оскільки контрольні сигнали є відомими для СПБС, і доцільно анулювати їх насамперед. Якщо уявити, що обидві схеми мають однакову якість придушення перешкод, то перша схема може перевершувати третю схему по швидкостях передачі всіх даних. Однак, оскільки для першої схеми оцінка параметрів каналу передачі контрольних сигналів має більш високі перешкоди, ніж при демодуляції даних інформаційного обміну, то отримані в результаті оцінки коефіцієнти каналу, що використовуються для задач відновлення (як контрольних сигналів, так і службових сигналів/потоку інформаційного обміну), можуть мати більш високий рівень шуму. Однак, оскільки для третьої схеми оцінку каналу передачі контрольних сигналів повторно обчислюють безпосередньо перед демодуляцією/декодуванням даних інформаційного обміну, то рівень перешкод для цієї уточненої оцінки параметрів каналу є тим же самим, як і при демодуляції даних інформаційного обміну. Отже, в середньому, якість придушення перешкод в третій схемі може бути кращою, ніж в першій схемі. З точки зору конструкції апаратних засобів, третя схема може мати невелику перевагу: в способі може бути виконано підсумовування контрольного сигналу і декодованих службових сигналів і даних каналу інформаційного обміну і спільне їх анулювання, отже, цей підхід економить пропускну здатність запам'ятовуючого пристрою. З іншого боку, повторна оцінка контрольного сигналу може бути виконана разом з демодуляцією каналу передачі службових сигналів або з демодуляцією каналу інформаційного обміну (з точки зору зчитування вибірок із запам'ятовуючого пристрою), і, отже, вимоги до пропускної здатності запам'ятовуючого пристрою не зростають. Якщо передбачають, що якість придушення перешкод в першій схемі становить 80% або 90% від якості придушення перешкод в третій схемі, то є оптимальні співвідношення між швидкістю передачі даних для кожного користувача і приростом кількості абонентів. Як правило, якщо всі абоненти знаходяться в області низьких швидкостей передачі даних, то переважною є перша схема, а якщо всі абоненти мають високі швидкості передачі даних, то має місце протилежна ситуація. У способі також може бути зроблена повторна оцінка параметрів канал по каналу інформаційного обміну після того, як виконано декодування одного пакету даних. Якість придушення перешкод повинно поліпшитися, оскільки канал інформаційного обміну 35 працює з набагато більш високим ВСШ в порівнянні з каналом передачі контрольних сигналів. Після того, як виконана успішна демодуляція каналів передачі службових сигналів, їх внесок може бути видалений (анульований), і внесок каналів інформаційного обміну може бути видалений після того, як виконана їх успішна демодуляція. Можливо, що в деякий момент часу базова станція може успішно виконати демодуляцію/декодування каналів передачі службових сигналів і інформаційного обміну для всіх терміналів доступу. Якщо це (ППК (РІС), ППС (ОІС), ПШ (TIC)) відбувається, то ВхОЗП (FERAM) містить тільки залишкові перешкоди і шум. Дані каналу передачі контрольних сигналів, каналу передачі службових сигналів і каналу інформаційного обміну можуть бути анульовані в різних послідовностях, і можуть бути анульовані для підмножин терміналів доступу. Один з підходів полягає в тому, що придушення перешкод (в будь-якому поєднанні ППК (РІС), ППІ (TIC) і ППС (ОІС)) виконують одноразово для одного абонента, видаляючи їх з ОЗП 312. Інший підхід полягає в тому, що (а) підсумовують відновлені сигнали (в будь-якому поєднанні ППК (РІС), ППІ (TIC) і ППС (ОІС)) для групи абонентів, і (b) потім одночасно виконують придушення перешкод для групи. Ці два підходи можуть бути застосовані для будь-якого з розкритих тут способів, схем і процесів. Поліпшення оцінки параметрів каналу для придушення перешкод Здатність точного відновлення прийнятих вибірок може надати значний вплив на робочі характеристики приймача системи МДКР, в якому реалізовано придушення перешкод шляхом відновлення і видалення різних компонентів переданих даних. У RAKE-приймачі оцінку параметрів каналу з багатопроменевим поширенням проводять шляхом звертання розширення по спектру за допомогою ППІ відносно контрольної послідовності і подальшої фільтрації (тобто, накопичення) контрольної послідовності протягом належного проміжку часу. Тривалість фільтрації контрольної послідовності звичайно вибирають як компромісну величину між збільшенням ВСШ оцінки за рахунок накопичення більшої кількості вибірок, причому накопичення проводять не настільки довго, щоб не сталося погіршення ВСШ оцінки через зміни параметрів каналу у часі. Оцінку параметрів каналу по вихідному сигналу фільтра контрольної послідовності потім використовують для виконання демодуляції даних. Як описано вище з посиланням на Фіг.4, один з доцільних способів реалізації придушення перешкод в приймачі системи МДКР полягає у відновленні внеску від різних потоків, переданих з одинарною частотою проходження елементарних посилок (chipx1), у вибірки, що зберігаються у ВхОЗП (FERAM), (наприклад, з подвоєною частотою проходження елементарних посилок chipx2)). Він включає в себе операцію визначення переданих потоків елементарних посилок і оцінки параметрів сумарного каналу між елементарними посилками передавача і вибірками приймача. Оскільки оцінки параметрів каналу по каналах 91207 36 RAKE-приймача відображають сам канал з багатопроменевим поширенням, то при оцінці параметрів сумарного каналу також повинна бути врахована наявність фільтрації в передавачі і приймачі. У цьому розділі розкрито декілька способів поліпшення цієї оцінки параметрів сумарного каналу для придушення перешкод в приймачі системи МДКР. Ці способи можуть бути застосовані для систем стандартів CDMA2000 (МДКР-2000), 1xEVDO (фаза еволюції 1х з оптимізацією передачі даних), 1xEV-DV (фаза еволюції 1х для передачі даних і мовних сигналів), WCDMA (широкосмугового МДКР, Ш-МДКР). Для виконання ППІ (TIC) правильно декодованого пакету приймача з Фіг.4 може взяти інформаційні біти з виходу пристрою декодування і відновити переданий потік елементарних посилок сигналу шляхом повторного кодування, повторного перемежовування, повторної модуляції, повторного застосування підсилення каналу передачі даних і повторного розширення по спектру. Для оцінки прийнятих вибірок для ППІ (TIC) за допомогою оцінки каналу передачі контрольних сигналів, переданий потік елементарних посилок сигналу повинен бути підданий операції згортки з моделлю фільтрів передавача і приймача і з оцінкою параметрів каналу RAKE-приймача, отриманою із звертання розширення по спектру за допомогою контрольної послідовності ППІ. Замість використання оцінки каналу передачі контрольних сигналів може бути використана уточнена оцінка параметрів каналу (при кожній затримці каналу RAKE-приймача), отримана шляхом звертання розширення по спектру з використанням самих відновлених елементарних посилок даних. Ця уточнена оцінка параметрів каналу не є корисною для демодуляції даних з пакету, оскільки пакет вже був декодований правильно, але, замість цього, використовується виключно для відновлення внеску від цього пакету у вхідні вибірки. У цьому способі для кожної із затримок каналів RAKE-приймача (наприклад, з розрізнювальною здатністю, яка дорівнює восьмиразовій частоті проходження елементарних посилок сигналу (chipx8)) може бути виконане "звертання розширення по спектру" для прийнятих вибірок (наприклад, інтерпольованих до восьмиразової частоти проходження елементарних посилок сигналу (chipx8)) з використанням відновленого потоку елементарних посилок даних і їх накопичення протягом належного проміжку часу. Це приведе до уточненої оцінки параметрів каналу, оскільки передачу по каналу інформаційного обміну проводять з більш високою потужністю, ніж по каналу передачі контрольних сигналів (це відношення потужності в каналі інформаційного обміну до потужності в каналі передачі контрольних сигналів (Т2Р) є функцією швидкості передачі даних). Використання елементарних посилок даних для оцінки параметрів каналу для ППІ (TIC) може привести до більш точної оцінки параметрів каналу для абонентів з більш високою потужністю передачі, анулювання яких з високою точністю є найбільш важливим. 37 Замість обчислення оцінки параметрів каналу з багатопроменевим поширенням при кожній із затримок каналу RAKE-приймача, в цьому розділі також описана процедура оцінки параметрів каналу, в якій в явному вигляді могла б бути зроблена оцінка сумарного впливу фільтра передавача, каналу з багатопроменевим поширенням і фільтра приймача. Ця оцінка може бути зроблена з тією ж самою розрізнювальною здатністю, яку мають вхідні вибірки з підвищеною частотою дискретизації (наприклад, з подвоєною частотою проходження елементарних посилок сигналу (chipx2) у ВхОЗП (FERAM)). Оцінка параметрів каналу може бути виконана шляхом звертання розширення вхідних вибірок по спектру з використанням відновлених переданих елементарних посилок даних для досягнення збільшення відношення потужності в каналі інформаційного обміну до потужності в каналі передачі контрольних сигналів (Т2Р) для точності оцінки параметрів каналу. Відрізок часу для еквідистантних оцінок параметрів каналу може бути вибраний на основі інформації про затримки в каналах RAKE-приймача і апріорної оцінки сукупного відгуку фільтрів передавача і приймача. Крім того, інформація з каналів RAKE-приймача може бути використана для уточнення еквідистантних оцінок параметрів каналу. На Фіг.16 проілюстрована модель системи передачі з фільтром p(t) передачі, з сумарним/комбінованим каналом h(t) (на відміну від описаного нижче каналу з багатопроменевим поширенням), і з фільтром q(t) приймача. Цифрове представлення каналу безпровідного зв'язку в смузі частот початкових сигналів може бути змодельоване за допомогою L дискретних компонент багатопроменевого поширення: L gt l t l , Рівняння 3 l 1 де l - амплітуди при проходженні сигналу по складних траєкторіях з відповідними затримками l . Сукупний вплив фільтрів передавача і приймача може бути визначений як (t), де: (t)=p(t) g(t), Рівняння 4 де символ означає згортку. Сукупне (t) часто вибирають таким чином, щоб воно було подібним до відгуку у вигляді підведеного косинуса. Наприклад, в системі стандарту CDMA2000 і її похідних, відгук подібний до прикладу (t), зображеному на Фіг.17. Оцінка параметрів сумарного каналу має наступний вигляд: L  ht gt t l t l , Рівняння 5 l 1 На кресленнях Фіг.18А і Фіг.18Б показаний приклад оцінки параметрів каналу (речовинної і уявної складових) на основі оцінки каналу з багатопроменевим поширенням в кожному з трьох каналів RAKE-приймача. У цьому прикладі реальний канал показаний суцільною лінією, а l позначені зірочками. Відновлення (пунктирна лінія) основане на використанні l в приведеному вище рівнянні 3. Оцінки параметрів каналу RAKE-приймача, пока 91207 38 зані на кресленнях Фіг.18А і Фіг.18Б, отримані на основі звертання розширення по спектру з використанням елементарних посилок контрольного сигналу (де загальне ВСШ контрольного сигналу дорівнює -24 дБ (децибел)). Звертання розширення при наявності затримок в каналі RAKE-приймача з використанням відновлених елементарних посилок даних замість елементарних посилок контрольного сигналу Якість оцінки параметрів каналу впливає безпосередній чином на точність відновлення внеску абонента в прийнятий сигнал. Для поліпшення функціонування систем МДКР, в яких реалізовано придушення перешкод, є можливість використання відновлених елементарних посилок даних абонента для визначення уточненої оцінки параметрів каналу. Це приводить до поліпшення точності віднімання перешкод. Один зі способів для систем МДКР може бути описаний як "звертання розширення по спектру відносно елементарних посилок даних, переданих абонентом" в протилежність класичному "звертанню розширення по спектру відносно елементарних посилок контрольного сигналу, переданих абонентом". Пригадаємо, що оцінки параметрів каналу RAKE-приймача, показані на кресленнях Фіг.18А18Б, основані на звертанні розширення по спектру з використанням елементарних посилок контрольного сигналу (де загальне ВСШ контрольного сигналу дорівнює -24 дБ). На кресленнях Фіг.19А-19Б показані приклади уточненої оцінки параметрів каналу на основі каналів RAKE-приймача і звертання розширення по спектру з використанням елементарних посилок даних, де елементарні посилки даних передають з потужністю більшою на 10 дБ, ніж потужність передачі елементарних посилок контрольного сигналу. На Фіг.20А проілюстрований спосіб звертання розширення по спектру з наявністю затримок у відводах RAKE-приймача з використанням відновлених елементарних посилок даних. У блоці 2000 RAKE-приймач 314 (див. Фіг.4) виконує звертання розширення вхідних вибірок по спектру за допомогою елементів ПШ коду контрольного сигналу для отримання значень для каналу RAKE-приймача. У блоці 2002 демодулятор 304 виконує демодуляцію даних. У блоці 2004 пристрій 308 декодування виконує декодування даних і перевірку за допомогою ЦНК. Якщо перевірка за допомогою ЦНК пройдена, то в блоці 2006 пристрій 400 визначає передані елементарні посилки даних шляхом повторного кодування, повторного перемежовування, повторної модуляції і повторного розширення по спектру. У блоці 2008, пристрій 400 виконує звертання розширення вхідних вибірок по спектру з використанням переданих елементарних посилок даних для отримання уточненої оцінки параметрів каналу при кожній затримці відведення RAKEприймача. У блоці 2010 пристрій 400 відновлює внесок абонентського каналу інформаційного обміну і каналу передачі службових сигналів у вхідні вибірки з використанням уточненої оцінки параметрів каналу. На Фіг.20Б проілюстрований пристрій, що містить засоби 2020-2030 для виконання способу з 39 Фіг.20А. Засоби 2020-2030, показані на Фіг.20Б, можуть бути реалізовані апаратними засобами, за допомогою програмного забезпечення або за допомогою комбінації апаратних засобів і програмного забезпечення. Оцінка комбінованого каналу з розрізнювальною здатністю ВхОЗП (FERAM) з використанням відновлених елементарних посилок даних Класичні приймачі системи МДКР можуть обчислювати оцінку комплексного значення каналу з багатопроменевим поширенням при кожній із затримок каналу RAKE-приймача. Вхідний каскад приймача перед RAKE-приймачем може містити фільтр нижніх частот приймача (тобто, q(t)), який узгоджений з фільтром передавача (тобто, з p(t)). Отже, щоб реалізувати для приймача фільтр, узгоджений з виходом каналу, сам RAKE-приймач намагається виконати узгодження тільки з каналом з багатопроменевим поширенням (тобто, з g(t)). Керування затримками каналів RAKE-приймача звичайно здійснюють незалежні контури відстеження часу з мінімальними вимогами по розділенню (наприклад, відводи RAKE-приймача знаходяться на відстані один від одного щонайменше на одну елементарну посилку сигналу). Однак, сам фізичний канал з багатопроменевим поширенням може часто мати енергію з континуумом затримок. Отже, в одному з способів оцінку комбінованого каналу (тобто, h(t)) проводять з розрізнювальною здатністю вхідних вибірок (наприклад, з подвоєною частотою проходження елементарних посилок сигналу (chipx2) у ВхОЗП (FERAM)). При наявності керування потужністю передачі в зворотній лінії зв'язку системи МДКР керування сукупним ВСШ відводу RAKE-приймача від всіх траєкторій багатопроменевого поширення і від антен приймача звичайно здійснюють таким чином, щоб його значення не вийшло за межі конкретного інтервалу. Наявність цього інтервалу значень ВСШ може привести до того, що оцінка комбінованого каналу, отримана шляхом звертання розширення по спектру елементарних посилок контрольного сигналу, має відносно велику дисперсію оцінки. Саме тому RAKE-приймач намагається розміщувати відводи RAKE-приймача тільки в "максимумах" профілю затримок по енергії. Але при наявності переваги звертання розширення по спектру з використанням відновлених елементарних посилок даних при високому відношенні потужності в каналі інформаційного обміну до потужності в каналі передачі контрольних сигналів (Т2Р), оцінка параметрів комбінованого каналу може привести до кращої оцінки h(t), ніж безпосередня оцінка g(t), об'єднана з моделлю (t). У детально описаній тут процедурі оцінки параметрів каналу проводять оцінку сукупного впливу фільтра передавача, каналу з багатопроменевим поширенням і фільтра приймача. Ця оцінка може бути представлена з тією ж самою розрізнювальною здатністю, як і вхідні вибірки з підвищеною частотою дискретизації (наприклад, з подвоєною частотою проходження елементарних посилок сигналу (chipx2) у ВхОЗП (FERAM)). Оцінка параметрів каналу може бути виконана шляхом звертання розширення вхідних вибірок по спектру з 91207 40 використанням відновлених переданих елементарних посилок даних для досягнення збільшення точності оцінки параметрів каналу за рахунок збільшення відношення потужності в каналі інформаційного обміну до потужності в каналі передачі контрольних сигналів (Т2Р). Відрізок часу для еквідистантних оцінок параметрів каналу може бути вибраний на основі інформації про затримки в каналах RAKE-приймача і апріорної оцінки сукупного відгуку фільтрів передавача і приймача. Крім того, інформація з каналів RAKE-приймача може бути використана для уточнення еквідистантних оцінок параметрів каналу. Потрібно зазначити, що спосіб оцінки самого комбінованого каналу також корисний, оскільки він не вимагає наявності схеми, в якій використовують апріорну оцінку (t). На кресленнях Фіг.21А і Фіг.21Б показаний приклад оцінки комбінованого каналу з використанням еквідистантних вибірок з розрізнювальною здатністю, яка дорівнює подвоєній частоті проходження елементарних посилок сигналу (chipx2). На кресленнях Фіг.21А і Фіг.21Б значення ВСШ елементарних посилок даних дорівнює -4 дБ, що відповідає значенню ВСШ контрольного сигналу, яке дорівнює -24 дБ, і відношенню потужності в каналі інформаційного обміну до потужності в каналі передачі контрольних сигналів (Т2Р), яке дорівнює 20 дБ. Рівномірна оцінка параметрів каналу дає кращу якість в порівнянні із звертанням розширення по спектру з використанням елементарних посилок даних тільки в місцях розташування каналів RAKE-приймача. При високому значенні ВСШ ефекти "товстої траєкторії проходження сигналу" ("fatpath") обмежують здатність точного відновлення каналу з використанням місць розташування каналів RAKE-приймача. Підхід з рівномірною вибіркою є особливо корисним при високому значенні ВСШ оцінки, що відповідає випадку звертання розширення по спектру з використанням елементарних посилок даних для високого відношення Т2Р. Коли відношення Т2Р для конкретного абонента є високим, то важлива точність відновлення каналу. На Фіг.22А проілюстрований спосіб оцінки параметрів комбінованого каналу з однаковою розрізнювальною здатністю з використанням відновлених елементарних посилок даних. Блоки 20002006 і 2010 є аналогічними відповідним блокам з Фіг.20А, опис яких приведений вище. У блоці 2200 RAKE-приймач 314 (див. Фіг.4) або інший вузол визначає проміжок часу для рівномірної побудови на основі затримки каналу RAKE-приймача. У блоці 2202 демодулятор 304 або інший вузол визначає уточнену оцінку параметрів каналу шляхом звертання розширення вхідних вибірок по спектру з використанням переданих елементарних посилок даних з рівномірними затримками для відповідного проміжку часу. На Фіг.22Б проілюстрований пристрій, що містить засоби 2020-2030, 2220, 2222 для виконання способу з Фіг.22А. Засоби 2020-2030, показані на Фіг.22Б, можуть бути реалізовані апаратними засобами, за допомогою програмного забезпечення або за допомогою комбінації апаратних засобів і програмного забезпечення. 41 У приведеному вище описі g(t) являє собою сам канал безпровідного зв'язку з багатопроменевим поширенням, в той час як h(t) включає в себе не тільки канал безпровідного зв'язку з багатопроменевим поширенням, але також і фільтрацію в передавачі і приймачі: h(t) = згортка g(t) з (t). У приведеному вище описі, "вибірки" можуть проводитися з будь-якою довільною частотою (наприклад, два рази в кожній елементарній посилці сигналу), але "елементарні посилки даних" проводяться по одній в кожній елементарній посилці сигналу. "Відновлені елементарні посилки даних" формують шляхом повторного кодування, повторного перемежовування, повторної модуляції і повторного розширення по спектру, як показано в блоці 2006 з Фіг.20А і описано вище. У принципі, "відновлення" імітує процес, в якому інформаційні біти є такими, що пройшли через передавач мобільного зв'язку (термінал доступу). "Відновлені відліки сигналу" являють собою вибірки, запам'ятовані у ВхОЗП (FERAM) 312 або запам'ятовуючому пристрої, який відділений від ВхОЗП 312 в приймачі (наприклад, двічі за кожну елементарну посилку сигналу). Ці відновлені вибірки сформовані шляхом згортки (відновлених) переданих елементарних посилок даних з оцінкою параметрів каналу. Слова "відновлений" і "регенерований" можуть використовуватися взаємозамінно при наявності контексту, в якому мають на увазі перетворення переданих елементарних посилок даних або перетворення прийнятих вибірок. Вибірки або елементарні посилки можуть бути перетворені, оскільки перетворення "елементарних посилок сигналу" здійснюють шляхом повторного кодування і т. д., а перетворення "вибірок" здійснюють на основі використання перетворених елементарних посилок і врахування впливу каналу безпровідного зв'язку (оцінки параметрів каналу) і фільтрації в передавачі і приймачі. Обидва слова "відновлювати" і "регенерувати", по суті, означають відновлення або перетворення. Які-небудь технічні відмінності відсутні. У одному з варіантів здійснення винаходу термін "регенерувати" використовують тільки для елементарних посилок даних, а термін "відновлювати" використовують тільки для вибірок. Отже, приймач може містити пристрій регенерації елементарних посилок даних і пристрій відновлення вибірок. Адаптація коефіцієнтів підсилення підканалів передачі по зворотній лінії зв'язку в системах МДКР з придушенням перешкод Перешкоди від множини абонентів є обмежуючим чинником в системі передачі МДКР, і будьякий призначений для приймача спосіб зменшення цих перешкод може дати можливість істотного підвищення досяжної пропускної здатності. У цьому розділі описані способи адаптації коефіцієнтів підсилення підканалів передачі в системі з придушенням перешкод (ПП). При передачі по зворотній лінії зв'язку кожний абонент передає контрольні сигнали, службові сигнали і сигнали інформаційного обміну. Контрольні сигнали забезпечують синхронізацію і оцінку 91207 42 параметрів каналу передачі. Підканали передачі службових сигналів (такі як підканал покажчика швидкості передачі по зворотному каналу, ПШПЗК (RRI), підканал керування швидкістю передачі даних, КШПД (DRC), підканал керування джерелом даних, КДД (DSC) і підканал передачі повідомлень про підтвердження прийому, ППП (АСК)) необхідні для керування доступом до середовища передачі, КДСП (МАС) і для настройки декодування потоку інформаційного обміну. Підканал передачі контрольних сигналів, підканал передачі службових сигналів і підканал інформаційного обміну мають різні вимоги до відношення "сигнал - перешкода плюс шум" (ВСШП). У системі МДКР один засіб керування потужністю може адаптивно регулювати потужність передачі контрольних сигналів, в той час як потужність в підканалах передачі службових сигналів і інформаційного обміну має постійний коефіцієнт підсилення відносно контрольних сигналів. Коли СПБС оснащена засобами ППК (РІС), ППС (ОІС) і ППІ (TIC), то різні підканали мають різні рівні перешкод в залежності від порядку придушення перешкод (ПП) і від здатності придушення перешкод. У цьому випадку статичне співвідношення між коефіцієнтами підсилення підканалів може погіршити робочі характеристики системи. У цьому розділі описані нові стратегії регулювання підсилення для різних логічних підканалів в системі, в якій реалізовано придушення перешкод (ПП). Способи основані на системах МДКР, таких як, наприклад, система стандарту EV-DO RevA (фаза еволюції з оптимізацією передачі даних, переглянений варіант А), і можуть бути застосовані для систем стандарту EV-DV Rel D (фаза еволюції для передачі даних і мовних сигналів, версія D), стандарту W-CDMA EUL (широкосмугового МДКР з вдосконаленим висхідним каналом зв'язку) і стандарту cdma2000 (МДКР-2000). У описаних способах реалізоване регулювання потужності і підсилення в різних підканалах шляхом адаптивного зміни коефіцієнта підсилення кожного підканалу згідно з виміряними робочими характеристиками, вираженими через частоту появи помилок в пакетах, ВСШП або потужність перешкод. Задачею є забезпечення надійного механізму регулювання потужності і підсилення, який дозволяє повністю використовувати потенційні можливості придушення перешкод (ПП) при одночасному забезпеченні надійності передачі по підканалу з дисперсією, що змінюється у часі. Термін "придушення перешкод" належить до усунення внеску логічних підканалів у вхідні вибірки після того, як було виконано декодування цих підканалів, для зменшення перешкод в інших сигналах, які будуть декодовані пізніше. При ППК (РІС) переданий контрольний сигнал є відомим для СПБС, і прийнятий контрольний сигнал відновлюють з використанням оцінки параметрів каналу. При ППІ (TIC) або ППС (ОІС) перешкоди усувають шляхом відновлення прийнятого підканалу за допомогою його декодованої версії в СПБС. Використовувана в теперішній момент часу СПБС (без придушення перешкод) здійснює керування потужністю підканалу Еср передачі контрольних сигналів таким чином, щоб задовольнити 43 вимогам по частоті появи помилок в каналі інформаційного обміну. Потужність в підканалі інформаційного обміну пов'язана з потужністю контрольних сигналів постійним коефіцієнтом Т2Р, який залежить від типу корисного навантаження і від цільових задач кінцевого пристрою. Адаптацію потужності контрольних сигналів виконують за допомогою механізму керування потужністю із зворотним зв'язком, що містить внутрішній і зовнішній контури. Внутрішній контур намагається зберігати ВСШП контрольних сигналів (Ecp/Nt) на пороговому рівні Т, в той час як керування потужністю у зовнішньому контурі змінює пороговий рівень Т, наприклад, на основі частоти появи помилок в пакетах, ЧПП (PER). Коли в приймачі (див. Фіг.4) виконують придушення перешкод (ПП), то адаптація коефіцієнтів підсилення підканалу може бути корисною для системи. Фактично, оскільки кожний з підканалів має різний рівень перешкод, то їх коефіцієнт підсилення відносно контрольних сигналів повинен бути відповідним чином адаптований для забезпечення бажаних робочих характеристик. Цей розділ надає можливість розв'язання проблеми регулювання підсилення для підканалів передачі службових сигналів і контрольних сигналів, і в ньому описані способи адаптації відношення потужності в каналі інформаційного обміну до потужності в каналі передачі контрольних сигналів (Т2Р), яка приводить до збільшення пропускної здатності системи за рахунок повного використання можливостей придушення перешкод (ПП). Важливі параметри в системі з придушенням перешкод (ПП) Двома параметрами, які можуть бути відрегульовані, є коефіцієнти підсилення підканалу передачі службових сигналів і збільшення відношення потужності в каналі інформаційного обміну до потужності в каналі передачі контрольних сигналів (Т2Р). Коли приведено в дію ППІ (TIC), то коефіцієнти підсилення підканалу передачі службових сигналів можуть бути збільшені (відносно варіанту без ППІ (non-ТІС)), щоб забезпечить можливість більш гнучкого компромісу між робочими характеристиками підканалу передачі контрольних сигналів і підканалу передачі службових сигналів. Шляхом позначення символом G початкового стану G, що використовується в даній системі, нове значення коефіцієнта підсилення каналу передачі службових сигналів буде дорівнювати: G' = G- G У схемах без придушення перешкод підканали передачі службових/контрольних сигналів мають той же самий рівень перешкод, як і канали інформаційного обміну і певне відношення T2P/G може дати задовільні робочі характеристики для функціонування обох каналів: каналу передачі службових сигналів і для каналу інформаційного обміну, а також задовільні оцінки параметрів каналу передачі контрольних сигналів. При використанні придушення перешкод рівень перешкод є різним для службових/контрольних сигналів і для сигналів інформаційного обміну, і відношення потужності в каналі інформаційного обміну до потужності в каналі передачі контрольних сигналів (Т2Р) може 91207 44 бути зменшене для забезпечення можливості узгодженого функціонування двох типів підканалів. Для заданого корисного навантаження спосіб може дозволити зменшити відношення Т2Р на коефіцієнт ΔT2P відносно табличного значення для задоволення встановленим вимогам. Шляхом позначення початкового значення відношення Т2Р, що використовується для конкретного корисного навантаження в даній системі, як Т2Р, нове значення відношення Т2Р буде дорівнювати: Т2Р' = Т2Р T2Р Параметр ΔΤ2Ρ може бути дискретизований з перетворенням в набір кінцевих або дискретних значень (наприклад, від -0,1 дБ до -1,0 дБ) і переданий в термінал 106 доступу. Деякими величинами, які можуть бути втримані під контролем, є частота появи помилок в пакетах (ЧПП) потоку інформаційного обміну, ВСШП контрольного сигналу і відношення загальної потужності сигналу, прийнятого з безпровідного джерела в базовій станції, до теплового шуму, який називається "перевищенням над тепловим шумом" (rise over thermal, ROT). ВСШП контрольного сигналу не повинне зменшуватися нижче мінімального рівня, який є бажаним для хорошої оцінки параметрів каналу. "Перевищення над тепловим шумом" (ROT) є важливим для забезпечення стабільності і енергетичного балансу лінії зв'язку для зворотної лінії зв'язку системи МДКР з керуванням потужністю. У приймачах без ППІ (поп-ТІС) значення ROT є заданим в прийнятому сигналі. У загальному випадку, значення ROT не повинне виходити за межі заздалегідь заданого інтервалу значень для забезпечення можливості хорошого компромісу між пропускною здатністю і зоною обслуговування. Керування "перевищенням над тепловим шумом" (ROT) Ιο означає потужність сигналу на вході приймача. Придушення перешкод від прийнятого сигналу приводить в результаті до зниження потужності. Іо' означає середню потужність сигналу на вході демодулятора 304 після придушення перешкод (ПП): lo' lo. Значення Іо може бути виміряне по вхідних вибірках після того, як вони були оновлені при придушенні перешкод (ПП). При виконанні ПП відношення ROT як і раніше є важливим для підканалу передачі службових сигналів, і потрібно регулювати значення ROT відносно порогового значення, тобто, забезпечувати наступне: lo ROTthr, ROT No де No - потужність шуму. Однак, придушення перешкод (ПП) також є корисним для підканалу інформаційного обміну і для деяких підканалів передачі службових сигналів. Ефективність декодування цих підканалів пов'язана з "перевищенням над тепловим шумом" (ROT), виміряним після придушення перешкод (ПП). Ефективне значення ROT являє собою відношення потужності сигналу після придушення перешкод (ПП) до потужності шуму. Ефективне значення 45 ROT може бути відрегульоване за допомогою порогового значення, тобто, lo ROTthr(eff) ROTeff No Обмеження, що накладається на ROTeff, може бути еквівалентним чином виражене як обмеження, що накладається на, при умові l0', що рівень шуму не змінюється: l0' lo(thr), де lo(thr) - порогове значення потужності сигналу, відповідне ROT ROTthr(eff). Способи при наявності постійного коефіцієнта підсилення службових сигналів При збільшенні значення ROT відбувається зменшення ВСШП в каналах передачі контрольних і службових сигналів (які не отримали користь від придушення перешкод), що приводить до потенційно можливого збільшення частоти стирання. Для компенсації цього ефекту коефіцієнти підсилення каналу передачі службових сигналів можуть бути збільшені або на постійну величину, або шляхом адаптації до конкретного стану системи. Описані способи, в яких коефіцієнт підсилення підканалу передачі службових сигналів є постійним відносно контрольних сигналів. Запропоновані способи забезпечують адаптацію як рівня підканалу передачі контрольних сигналів, так і значення ΔΤ2Ρ для кожного абонента. Керування відношенням потужності в каналі інформаційного обміну до потужності в каналі передачі контрольних сигналів (T2Ρ) із зворотним зв'язком при постійному значенні G=0 дБ На Фіг.23 проілюстроване керування потужністю, КП (PC) із зворотним зв'язком для Еср і ΔΤ2Ρ при постійному значенні ΔG=0 дБ (блок 2308). Це перше рішення для адаптації ΔΤ2Ρ і Еср містить: A. Внутрішні і зовнішні контури 2300, 2302 можуть виконати керування потужністю звичайним чином для адаптації Еср. Зовнішній контур 2300 отримує цільову частоту появи помилок в пакетах (ЧПП) і частоту появи помилок в пакетах (ЧПП) в каналі інформаційного обміну. Внутрішній контур 2304 набуває порогового значення Τ 2302 і виміряних ВСШП контрольного сигналу і здійснює висновок Еср. B. Засіб 2306 регулювання підсилення, РП (GC) із зворотним зв'язком адаптує ΔΤ2Ρ на основі вимірювання усунених перешкод. Засіб 2306 регулювання підсилення набуває виміряного значення ROT і виміряного значення ROTeff і виводить значення ΔΤ2Ρ. Приймач вимірює перешкоди, усунені схемою придушення перешкод (ПП), і адаптує ΔΤ2Ρ. C. Значення ΔΤ2Ρ може періодично передаватися в повідомленні у всі термінали 106 доступу, що знаходяться в секторі. Отже, для адаптації ΔΤ2Ρ в тому випадку, якщо перешкоди після придушення перешкод (ПП) зменшені з l0 до l0' „ відношення Т2Р може бути зменшене, маючи наступне значення: ROTeff l . T 2P lo ROT Еср збільшується (за рахунок контуру 2304 керування потужністю (КП)) таким чином: 91207 46 lo E . ( thr ) cp lo Відношення між загальною потужністю передачі для системи з придушенням перешкод і без придушення перешкод рівні: E cp 1 G T 2P C , E cp 1 G T 2P Ecp де G - коефіцієнт підсилення каналу передачі службових сигналів. Для великих значень відношення Т2Р (відносно G), відношення С може бути апроксимовано таким чином: ( thr ) l C o . lo Що стосується оцінки ефективного значення ROT, то ефективне значення ROT швидко змінюється внаслідок обох причин: керування потужністю (КП) і зміни стану каналу. Замість цього, ΔΤ2Ρ відображає повільні зміни ROTeff. Отже, для вибору ΔΤ2Ρ ефективне значення ROT вимірюють за допомогою довгого вікна усереднення для сигналу після придушення перешкод (ПП). Вікно усереднення може мати довжину щонайменше в два рази більшу, ніж період оновлення даних для керування потужністю. Керування відношенням потужності в каналі інформаційного обміну до потужності в каналі передачі контрольних сигналів (Т2Р) із зворотним зв'язком при постійному значенні ΔG>0 дБ Креслення Фіг.24 є таким же, як і креслення Фіг.23, за винятком того, що засіб 2306 регулювання підсилення набуває порогового значення для ефективного значення ROT, і G>0 дБ (блок 2400). Цей альтернативний спосіб адаптації ΔΤ2Ρ оснований на вимозі наявності однакової зони покриття в стільнику стільникового зв'язку для обох систем: для системи з придушенням перешкод (ПП) і для системи без ПП. Розподіл Еср є однаковим в обох випадках. У системі, працюючій з повним навантаженням, ефект від придушення перешкод (ПП) є двояким: і) потужність сигналу перед придушенням перешкод (ПП) збільшується відносно потужності сигналу в системі без придушення перешкод; іі) внаслідок керування потужністю із зворотним зв'язком за допомогою регулювання частоти появи помилок в пакетах (ЧПП) lo' намагається бути близькою до потужності сигналу в системі без придушення перешкод. Адаптацію АТ2Р проводять таким чином: thr ROT eff lo thr . T2P lo ROTeff Регулювання АТ2Р, основана на ППП (АСК) На Фіг.25 проілюстроване керування потужністю (КП) для Еср і АТ2Р, основане на підканалі передачі ППП (АСК), при постійному коефіцієнті підсилення підканалу передачі службових сигналів (блок 2506).) Регулювання підсилення, РП (GC), для ΔΤ2Ρ із зворотним зв'язком вимагає наявності сигналу зворотного зв'язку, що передається з системи приймача-передавача базової станції, СПБС 47 (BTS), в термінал доступу (ТД), де всі термінали доступу (ТД) набувають з СПБС однакового значення ΔΤ2Ρ, що передається способом широкомовної передачі. Альтернативне рішення основане на засобі 2510 РП для ΔΤ2Ρ без зворотного зв'язку і на засобах 2500, 2504 керування потужністю (КП) із зворотним зв'язком для контрольних сигналів. Засіб керування потужністю (КП) контрольного сигналу із зворотним зв'язком містить внутрішній контур 2504, який регулює Еср згідно з пороговим значенням То 2502. Зовнішній контур 2500 засобу керування керується частотою стирання підканалів передачі службових сигналів, наприклад, імовірністю виникнення помилок в підканалі керування швидкістю передачі даних, КШПД (DRC), або частотою стирання в підканалі КШПД (DRC). То збільшується кожен раз, коли частота стирання в підканалі КШПД (DRC) перевищує порогове значення, але поступово зменшується, коли частота стирання в підканалі КШПД (DRC) знаходиться нижче порогового значення. Адаптацію ΔΤ2Ρ здійснюють за допомогою підканалу ППП (АСК) прямої лінії зв'язку. Зокрема, шляхом вимірювання статистики повідомлень про підтвердження прийому, ППП (АСК), і повідомлень про непідтвердження прийому, ПНП (NACK), ТД може оцінити частоту появи помилок в пакетах (ЧПП) інформаційного обміну (блок 2508) в СПБС. Засіб 2510 регулювання підсилення порівнює цільове значення частоти появи помилок в пакетах (ЧПП) інформаційного обміну з виміряною частотою появи помилок в пакетах (ЧПП). Кожен раз, коли частота появи помилок в пакетах (ЧПП) перевищує порогове значення, величину ΔT2P збільшують доти, поки відношення Т2Р' не досягне початкового значення відношення Т2Р для системи без придушення перешкод. З іншого боку, для більш низької частоти появи помилок в пакетах (ЧПП) величину ΔΤ2Ρ зменшують для того, щоб повністю використати процес придушення перешкод (ПП). Способи із змінним коефіцієнтом підсилення службових сигналів Додаткова оптимізація приймача-передавача може бути отримана шляхом адаптації не тільки ΔΤ2P, але також і коефіцієнтів підсилення підканалу передачі службових сигналів (службових сигналів G) до процесу придушення перешкод (ПП). В цьому випадку необхідний додатковий сигнал зворотного зв'язку. Значення AG можуть бути дискретизовані від 0 дБ до 0,5 дБ. Регулювання підсилення службових сигналів на основі потужності перешкод Креслення Фіг.26 є аналогічним кресленню Фіг.24, за винятком засобу 2600 регулювання підсилення (РП) для підканалу передачі службових сигналів. Спосіб 2600 регулювання підсилення (РП) підканалу передачі службових сигналів оснований на виміряній потужності сигналу після придушення перешкод (ПП). У цьому випадку передбачають, що Еср забезпечує ту ж саму збіжність в стільнику стільникового зв'язку, як і в системі без ПП. Перед придушенням перешкод (ПП) сигнал має збільшену потужність l0, і коефіцієнт підсилення службових сигналів компенсує перешкоди, що 91207 48 зросли. У цьому варіанті реалізації адаптацію коефіцієнта підсилення службових сигналів здійснюють шляхом завдання: lo ROT . G thr ROTthr lo Величина AG може бути відрегульована таким чином, щоб вона не була меншою 0 дБ, оскільки це відповідало б зменшенню потужності підканалу передачі службових сигналів, що навряд чи є корисним. Схема регулювання коефіцієнта підсилення і керування потужністю може містити внутрішній контур 2304 і зовнішній контур 2300 керування потужністю (КП) для Еср, як і на Фіг.23, контур 2600 регулювання підсилення (РП) для АG, опис якого приведений вище, засіб 2306 регулювання підсилення (РП) для ΔT2P без зворотного зв'язку, де ΔΤ2P збільшується кожен раз, коли частота появи помилок в пакетах (ЧПП) перевищує задане значення, і зменшується, коли частота появи помилок в пакетах (ЧПП) є більш низькою, ніж задане значення. Дозволений максимальний рівень ΔΤ2Ρ, відповідний рівню приймача без придушень перешкод. Регулювання підсилення службових сигналів тільки в підканалі керування швидкістю передачі даних, КШПД (DRC) На Фіг.27 проілюстрований видозмінений варіант креслення Фіг.26, в якому засіб 2702 виконує регулювання підсилення для підканалу передачі службових сигналів тільки в підканалі керування швидкістю передачі даних, КШПД (DRC). Як описано вище, регулювання 2700 підсилення для ΔΤ2Ρ із зворотним зв'язком може бути виконане навіть тоді, коли коефіцієнт підсилення підканалу передачі службових сигналів адаптований. У цьому випадку регулювання Еср і ΔΤ2Ρ виконують так само, як і в схемі з Фіг.23, при цьому, адаптацію 2702 коефіцієнта підсилення підканалу передачі службових сигналів виконують за допомогою частоти стирання підканалу КШПД (DRC). Зокрема, якщо частота стирання підканалу КШПД (DRC) перевищує порогове значення, то коефіцієнт 2702 підсилення підканалу передачі службових сигналів збільшують. Коли частота стирання підканалу КШПД (DRC) знаходиться нижче порогового значення, то коефіцієнт 2702 підсилення службових сигналів поступово зменшують. Керування величиною відношення потужності в каналі інформаційного обміну до потужності в каналі передачі контрольних сигналів (Т2Р) в мережі з множиною стільників і множиною секторів Оскільки регулювання підсилення (РП) для ΔΤ2Ρ виконують на рівні стільника стільникового зв'язку, і термінал 106 доступу (ТД) може знаходитися в стані більш м'якої передачі обслуговування, різні сектори можуть здійснювати генерацію різних запитів на адаптацію. В цьому випадку можуть бути розглянуті різні можливі варіанти для вибору запитуваного АТ2P для передачі в ТД. На рівні стільника стільникового зв'язку в способі може бути вибраний варіант з мінімальним зменшенням відношення Т2Р з тих, які були запитані секторами, працюючими з повним навантаженням, тобто, 49 стільник T2P max s сектори з навантажен ням 91207 s , T2P s - величина АТ2Р, яку вимагає сектор s. T 2P ТД може отримувати різні запити з різних стільників, і в цьому випадку також можуть бути вибрані різні критерії. У способі може бути вибрана така величина АТ2Р, яка відповідає обслуговуючому сектору, для забезпечення максимально надійного зв'язку з ним. Для вибору ΔT2Ρ як в стільнику, так і в ТД, можуть бути розглянуті інші варіанти вибору, в тому числі мінімальне, максимальне або середнє із запитаних значень. Один важливий аспект для рухомих станцій полягає у використанні Т2Р'= 2Рx АТ2P, де величина ΔΤ2P обчислена в СПБС на основі вимірювання l0 і l0' (і, можливо, також на основі відомостей про Іo(thr)), і, G' = Gx G, де AG також обчислена в СПБС. При наявності цих дельта-коефіцієнтів, обчислених в СПБС, кожна СПБС здійснює їх широкомовну передачу у всі термінали доступу, які реагують належним чином. Розкриті тут концепції можуть бути застосовані для системи широкосмугового МДКР, ШМДКР (WCDMA), в якій використовують канали передачі службових сигналів, наприклад, виділений фізичний канал керування, ВФКК (DPCCH), вдосконалений виділений фізичний канал керування, В-ВФКК (Е-DPCCH), або високошвидкісний виділений фізичний канал керування, ВШ-ВФКК (HS-DPCCH). У системі ШМДКР може бути використаний формат виділеного фізичного каналу передачі даних, ВФКПД (DPDCH) і/або формат вдосконаленого виділеного фізичного каналу передачі даних, ВВФКПД (E-DPDCH). Розкритий тут винахід може бути застосований для систем ШМДКР з двома різними структурами чергування, наприклад, з часовим інтервалом передачі, який дорівнює 2мс (мілісекунд), і з часовим інтервалом передачі, який дорівнює 10мс, таким чином, вхідний запам'ятовуючий пристрій, демодулятор і блок віднімання можуть бути виконані таким чином, що здатні охоплювати один або більшу кількість підпакетів з тих пакетів, які мають різні часові інтервали передачі. Для ППІ (TIC) дані інформаційного обміну можуть бути передані одним або великою кількістю абонентів щонайменше в одному з наступних форматів: в форматі стандарту EV-DO, Release 0 (фаза еволюції з оптимізацією передачі даних, версія 0) або в форматі стандарту EV-DO Revision А (фаза еволюції з оптимізацією передачі даних, переглянений варіантА). Описані тут конкретні варіанти порядку виконання декодування можуть відповідати порядку виконання демодуляції і декодування. Повторне декодування пакету повинне бути зроблене з результату повторної демодуляції, оскільки процес демодуляції пакету з ВхОЗП (FERAM) 312 трансформує придушення перешкод в кращий вхідний сигнал, що подається в пристрій декодування. Для фахівців в даній галузі техніки зрозуміло, що інформація і сигнали можуть бути представлені де 50 з використанням будь-якої з множини різних технологій і способів. Наприклад, дані, інструкції, команди, інформація, сигнали, біти, символи і елементарні посилки сигналу, на які може бути зроблена посилання в будь-якому місці приведеного вище опису, можуть бути представлені за допомогою напруг, струмів, електромагнітних хвиль, магнітних полів або частинок, оптичних полів або частинок, або за допомогою будь-якої їх комбінації. Крім того, для фахівців в даній галузі техніки зрозуміло, що різні приведені в ілюстративних цілях логічні блоки, модулі, схеми і операції алгоритму, описані застосовно до розкритих тут варіантів здійснення винаходу, можуть бути реалізовані у вигляді електронних апаратних засобів, програмного забезпечення або їх комбінації. Для того, щоб виразно пояснити цю взаємозамінність апаратного і програмного забезпечення, різні компоненти, блоки, модулі, схеми і операції, приведені в ілюстративних цілях, були описані вище, в загальному випадку, з точки зору їх функціональних можливостей. Те, яким чином здійснюють реалізацію цих функціональних можливостей: апаратними засобами або за допомогою програмного забезпечення, залежить від конкретного варіанту застосування і конструктивних обмежень, що накладається на всю систему загалом. Фахівці в даній галузі техніки можуть реалізувати вищеописані функціональні можливості різними способами для кожного конкретного варіанту застосування, але такі рішення відносно варіанту реалізації не треба тлумачити як такі, що приводять до виходу за межі об'єму патентних домагань даного винаходу. Різні логічні блоки, модулі і схеми, приведені в ілюстративних цілях, які описані застосовно до розкритих тут варіантів здійснення винаходу, можуть бути реалізовані або виконані з використанням універсального процесора, пристрою цифрової обробки сигналів, ПЦОС (DSP), спеціалізованої інтегральної схеми, СІС (ASIC), програмованої користувачем вентильної матриці, ПКВМ (FPGA), або іншого програмованого логічного пристрою, дискретного логічного елемента або транзисторної логічної схеми, дискретних апаратних компонентів або будь-якої їх комбінації, виконаної таким чином, що вона реалізовує описані тут функції. Універсальним процесором може бути мікропроцесор, але в альтернативному варіанті процесором може бути будь-який звичайний процесор, контролер, мікроконтролер, або кінцевий автомат. Процесор також може бути реалізований у вигляді комбінації обчислювальних пристроїв, наприклад, комбінації з пристрою цифрової обробки сигналів, ПЦОС (DSP), і мікропроцесора, у вигляді множини мікропроцесорів, у вигляді однієї або більшої кількості мікропроцесорів в поєднанні з ядром ПЦОС, або у вигляді будь-якої іншої подібної конфігурації. Операції способу або алгоритму, описані застосовно до розкритих тут варіантів здійснення винаходу, можуть бути реалізовані безпосередньо апаратними засобами, у вигляді програмного модуля, що виконується процесором, або у вигляді їх комбінації. Програмний модуль може знаходитися в оперативному запам'ятовуючому пристрої (ОЗП), 51 у флеш-пам'яті, в постійному запам'ятовуючому пристрої (ПЗП), в стираному програмованому постійному запам'ятовуючому пристрої СППЗП (EPROM), в електрично стираному програмованому постійному запам'ятовуючому пристрої ЕСППЗП (EEPROM), в регістрах, на жорсткому диску, на знімному диску, в постійному запам'ятовуючому пристрої на компакт-диску (CD-ROM) або в носії інформації будь-якого іншого типу. Носій інформації з'єднаний з процесором таким чином, що процесор може зчитувати інформацію з носія інформації і записувати інформацію на носій інформації. У альтернативному варіанті носій інформації може бути об'єднаний з процесором. Процесор і носій інформації можуть знаходитися в спеціалізованій інтегральній схемі (ASIC). Спеціалізована інтегральна схема може знаходитися в абонентському терміналі. У альтернативному варіанті процесор і носій інформації можуть знаходитися в абонентському терміналі у вигляді окремих компонентів. Заголовки, що містяться тут, призначені для довідки і для допомоги у визначенні місцезнаходження певних розділів. Мають на увазі, що ці заголовки не обмежують об'єм концепцій, описаних під цими заголовками, і що ці концепції можуть бути застосовані в інших розділах у всьому описі. Вищевикладений опис розкритих варіантів здійснення винаходу приведений для того, щоб надати будь-якому фахівцеві в даній галузі техніки можливість реалізувати або використати даний винахід. Для фахівців в даній галузі техніки очевидно, що існують різні видозміни цих варіантів здійснення винаходу, і що описані тут основоположні принципи можуть бути застосовані для інших варіантів здійснення винаходу, не виходячи за межі суті або об'єму винаходу. Таким чином, мають на увазі, що даний винахід не обмежений продемонстрованими тут варіантами здійснення, а йому потрібно надати максимально широкий об'єм патентних домагань, відповідний розкритим тут принципам і новим ознакам. Перелік посилальних позицій на кресленнях 200 джерело даних 202 пристрій кодування 204 перемежовувач 206 модулятор 208 перетворення сигналу з початкової смуги частот в радіочастотний (РЧ) діапазон 210 антена 300 антена 302 перетворення сигналу з РЧ-діапазону в початкову смугу частот 304 демодулятор 306 Обернений перемежовував 308 пристрій декодування 310 приймач даних 312 буфер для прийнятих вибірок (що також називається загальним вхідним оперативним запам'ятовуючим пристроєм, ВхОЗП (FERAM) для всіх абонентів) 314 rake-приймач, призначений для звертання розширення кожного каналу rake-приймача по спектру і об'єднання каналів rake-приймача для кожного абонента 91207 52 316 буфер для демодульованих символів (вихідний ОЗП, ВихОЗП (BERAM), для кожного абонента 400 пристрій відновлення перешкод 402 пристрій кодування, 404 перемежовувач, 406 модулятор 408 фільтр для формування декодованих вибірок абонента з розрізнювальною здатністю ВхОЗП (FERAM), (наприклад, перетворення частоту проходження елементарних посилок сигналу з одинарної до подвоєної) 900 СТАРТ 902 Вибрати затримку 903 Вибрати абонентів 904 Демодулювати дані одного або більше абонентів з FERAM для сегментів часу, збережених в FERAM 906 Спробувати декодувати пакети користувача за допомогою об'єднання доступних підпакетів з BERAM 908 Відправити АСК для абонентів, пакети яких успішно декодовані 910 Пакети абонентів успішно декодовані? 912 Відновлення підпакетів для тих абонентів, пакети яких були декодовані успішно 914 Відняти внесок абонентів, пакети яких були успішно декодовані, з FERAM для доступних підпакетів 916 Є ще абоненти для декодування? 918 Відправити NAK для тих абонентів, пакети яких не були успішно декодовані 930 Засіб для старту 932 Засіб для вибору затримки 933 Засіб для вибору абонентів 934 Засіб для демодулювання даних одного або більше абонентів з FERAM для сегментів часу, збережених в FERAM 936 Засіб для спроби декодувати пакети абонента за допомогою об'єднання доступних підпакетів з BERAM 938 Засіб для відправки АСК для тих абонентів, пакети яких були успішно декодовані 940 Засіб для визначення, чи успішно декодовані пакети абонентів 942 Засіб для відновлення підпакетів для абонентів, пакети яких були успішно декодовані 944 Засіб для віднімання внеску для абонентів, пакети яких були успішно декодовані, з FERAM для доступних підпакетів 946 Засіб для визначення, чи є ще абоненти для декодування 948 Засіб для відправки NAK для для абонентів, пакети яких не були успішно декодовані 1200 СТАРТ 1202 Оцінка каналу для всіх абонентів і виконання керування потужністю 1204 Виконати придушення перешкод в каналі контрольного сигналу для всіх абонентів 1206 Вибрати групу G з недекодованих абонентів 1208 Спробувати декодувати канали службових сигналів абонентів з G 1210 Спробувати декодувати трафіки абонентів з G 53 1212 Виконати придушення перешкод для каналів службового сигналу і трафіка для абонентів, які успішно декодовані 1214 Є ще абоненти для декодування? 1216 Завершити 1230 Засіб для оцінки каналу для всіх абонентів і виконання керування потужністю 1232 Засіб для виконання придушення перешкод в каналі контрольного сигналу для всіх абонентів 1234 Засіб для вибору групи G з недекодованих абонентів 1236 Засіб для спроби декодувати канали службових сигналів абонентів з G 1238 Засіб для спроби декодувати трафіки абонентів з G 1240 Засіб для виконання придушення перешкод для каналів службового сигналу і трафіка для абонентів, які успішно декодовані 1242 Засіб для визначення, чи є ще абоненти для декодування? 1244 Засіб для завершення 1204 Вибрати групу G з недекодованих абонентів 1206 Спробувати декодувати канали службових сигналів абонентів з G 1208 Спробувати декодувати трафіки абонентів з G 1210 Виконати придушення перешкод для каналів службового сигналу і трафіка для абонентів, які успішно декодовані 1212 Чи є ще абоненти для декодування? 1230 Засіб для оцінки каналу для всіх абонентів і виконання керування потужністю 1232 Засіб для виконання придушення перешкод в каналі контрольного сигналу для всіх абонентів 1234 Засіб для вибору групи G з недекодованих абонентів 1236 Засіб для спроби декодувати канали службових сигналів абонентів з G 1238 Засіб для спроби декодувати трафіки абонентів з G 1240 Засіб для виконання придушення перешкод для каналів службового сигналу і трафіка для абонентів, які успішно декодовані 1242 Засіб для визначення, чи є ще абоненти для декодування? 1244 Засіб для завершення 1300 Дістати оцінку каналу на основі даних 1302 Виконати залишкове придушення перешкод в каналі контрольного сигналу 1310 Засіб для отримання оцінки каналу на основі даних 1312 Засіб для виконання залишкового придушення перешкод в каналі контрольного сигналу 1402 Оцінка каналу для всіх абонентів і виконання керування потужністю 1404 Вибрати групу G з недекодованих абонентів 1406 Повторно оцінити канал на основі контрольних сигналів 1408 Спробувати декодувати канали службових сигналів абонентів з G 91207 54 1410 Спробувати декодувати трафіки абонентів з G 1412 Виконати придушення перешкод для каналів службового сигналу і трафіка для абонентів, які успішно декодовані 1414 Чи є ще абоненти для декодування? 1416 Завершити 1420 Засіб для старту 1422 Засіб для оцінки каналу для всіх абонентів і виконання керування потужністю 1424 Засіб для вибору групи G з недекодованих абонентів 1426 Засіб для повторної оцінки каналу на основі контрольних сигналів 1428 Засіб для спроби декодувати канали службових сигналів абонентів з G 1430 Засіб для спроби декодувати трафіки абонентів з G 1432 Засіб для виконання придушення перешкод для каналів службового сигналу і трафіка для абонентів, які успішно декодовані 1434 Засіб для визначення, чи є ще абоненти для декодування? 1436 Засіб для завершення 1500 Дістати оцінку каналу на основі даних 1502 Необов'язково: виконати залишкове придушення перешкод в каналі контрольного сигналу 1510 Засіб для отримання оцінки каналу на основі даних 1512 Необов'язково: засіб для виконання залишкового придушення перешкод в каналі контрольного сигналу 2000 Стиснути спектр вхідних вибірок за допомогою елементарних контрольних PN сигналів для отримання значень відводів рейк-приймача 2002 Виконати демодуляцію даних 2004 Виконати декодування даних і контроль за допомогою циклічного надмірного коду 2006 Якщо контроль пройшов, визначити передані елементарні сигнали даних за допомогою повторного кодування, повторного чергування, повторної модуляції, повторного розширення спектра 2008 Стиснути спектр вхідних вибірок за допомогою переданих елементарних сигналів для отримання поліпшеної оцінки каналу при затримці в кожному відводі рейк-приймача 2010 Відновити внесок каналів трафіка і службового сигналу користувача у вхідні вибірки за допомогою поліпшеної оцінки каналу 2020 Засіб для стиснення спектра вхідних вибірок за допомогою елементарних контрольних PN сигналів для отримання значень відводів рейкприймача 2022 Засіб для виконання демодуляції даних 2024 Засіб для виконання декодування даних і контролю за допомогою циклічного надмірного коду 2026 Якщо контроль пройшов, засіб для визначення переданих елементарних сигналів даних за допомогою повторного кодування, повторного чергування, повторної модуляції, повторного розширення спектра 2028 Засіб для стиснення спектра вхідних вибірок за допомогою переданих елементарних сиг 55 налів для отримання поліпшеної оцінки каналу при затримці в кожному відводі рейк-приймача 2030 Засіб для відновлення внеску каналів трафіка і службового сигналу користувача у вхідні вибірки за допомогою поліпшеної оцінки каналу 2200 На основі затримок відводів рейк-приймача визначити проміжки часу для рівномірного відновлення 2202 Визначити поліпшену оцінку каналу за допомогою стиснення спектра вхідних вибірок за допомогою переданих елементарних сигналів даних при рівномірних затримках для відповідного проміжку часу 2220 На основі затримок відводів рейкприймача засіб для визначення проміжків часу для рівномірного відновлення 91207 56 2222 Засіб для визначення поліпшеної оцінки каналу за допомогою стиснення спектра вхідних вибірок за допомогою переданих елементарних сигналів даних при рівномірних затримках для відповідного проміжку часу 2300 Зовнішній контур керування потужністю каналу контрольного сигналу 2304 Внутрішній контур керування потужністю каналу контрольного сигналу 2500 Зовнішній контур керування потужністю каналу контрольного сигналу 2504 Внутрішній контур керування потужністю каналу контрольного сигналу 2506 Фіксоване підсилення керуючого сигналу 2702 Керування підсиленням каналу службового сигналу 57 91207 58 59 91207 60
