Пристрій для сигналізаціі про небезпечне наближення людини до електроустановки

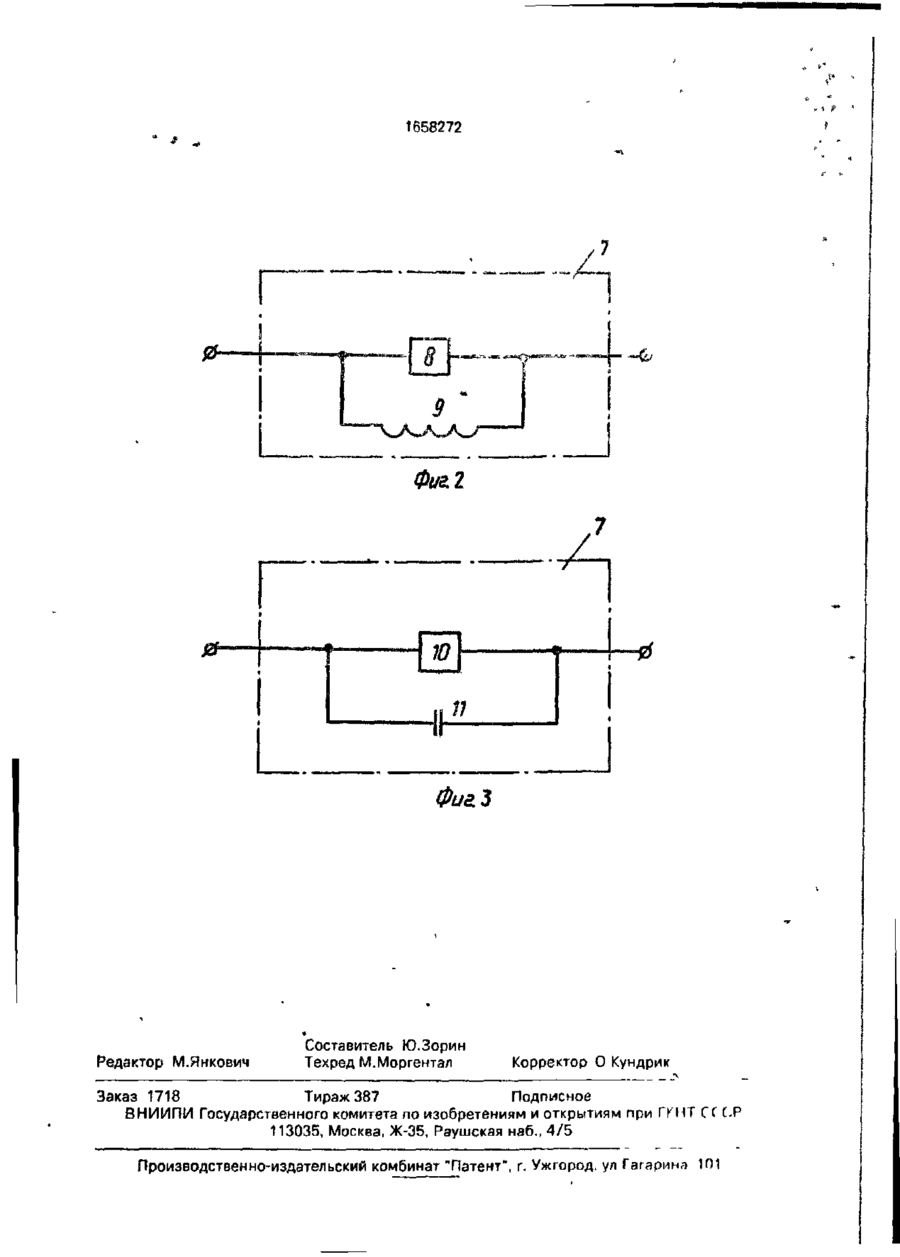

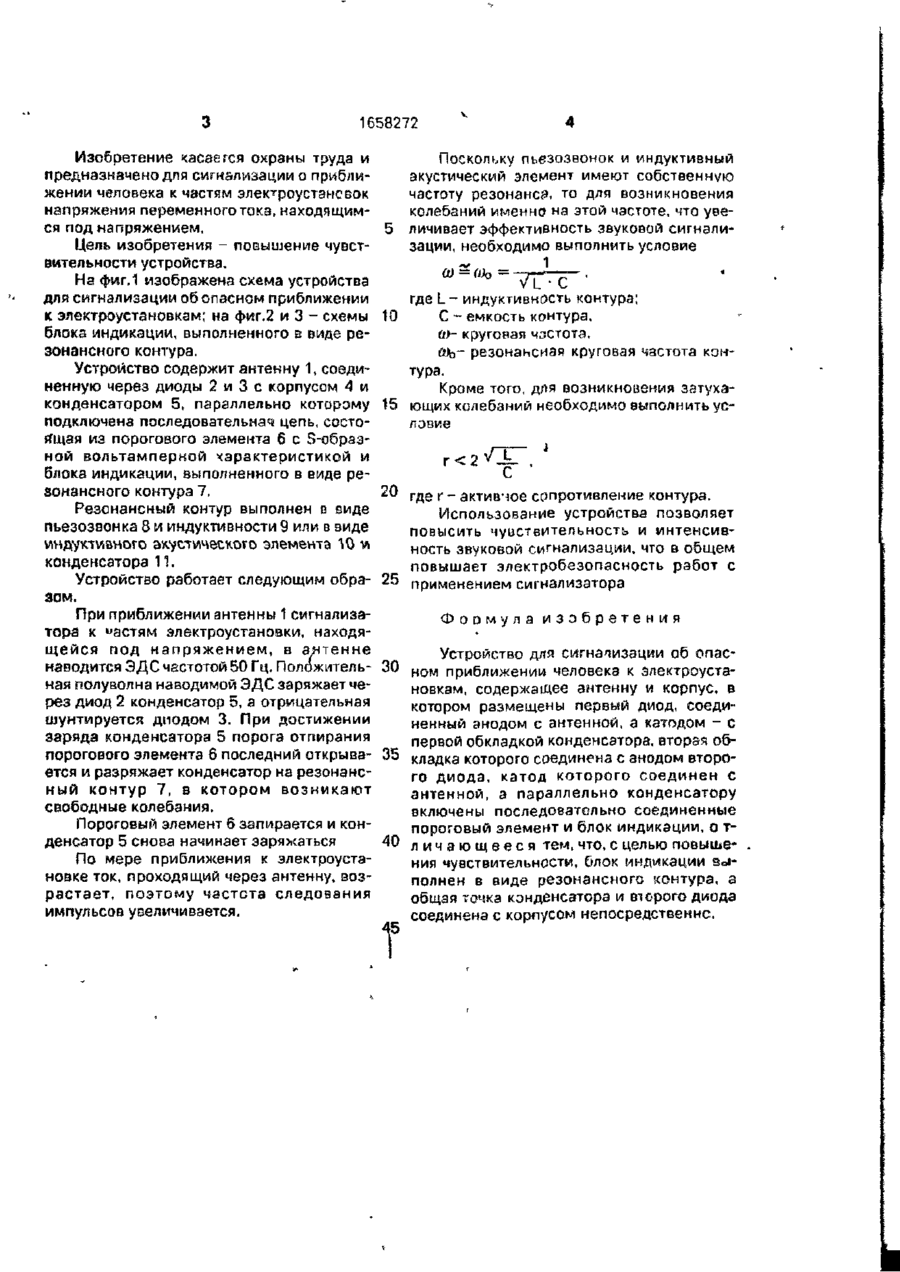

Изобретение предназначено для сигнализации о приближении человека к частям электроустановок напряжения переменного тока, находящимся под напряжением. t Цель изобретения - повышение чувствительности устройства При приближении антенны 1 сигнализатора к частям электроустановки, находящейся под напряжением, в антенне наводится ЭДС частотой 50 Гц. Положительная полуволна наводимой ЭДС заряжает через диод 2 конденсатор 5, а отрицательная шунтируется диодом 3 По достижении заряда конденсатора 5 порога отпирания порогового элемента 6 он открывается и разряжает конденсатор на резонансный контур 7, в котором возникают свободные колебания. Пороговый элемент 6 запирается и конденсатор 5 снова начинает заряжаться. Использование устройства позволяет повысить чувствительность и интенсивность звуковой сигнализации, что повышает электробезопасность работ с применением сигнализатора. 3 ил. to > 1658272 Изобретение касается охраны труда и предназначено для сигнализации о приближении человека к частям электроустановок напряжения переменного тока, находящимся под напряжением. Цель изобретения - повышение чувствительности устройства. На фиг.1 изображена схема устройства для сигнализации об опасном приближении к электроустановкам; на фиг.2 и 3 - схемы 10 блока индикации, выполненного в виде резонансного контура. Устройство содержит антенну 1, соединенную через диоды 2 и 3 с корпусом 4 и конденсатором 5, параллельно которому 15 подключена последовательная цепь, состоящая из порогового элемента 6 с S-образной вольтамперной характеристикой и блока индикации, выполненного в виде резонансного контура 7, 20 Резонансный контур выполнен в виде пьезозвонка 8 и индуктивности 9 или в зиде индуктивного акустического элемента 10 и конденсатора 11. Устройство работает следующим обра- 25 зом. При приближении антенны 1 сигнализатора к «астям электроустановки, находящейся под напряжением, в аятенне наводится ЭДС частотой 50 Гц. Положитель- 30 ная полуволна наводимой ЭДС заряжает через диод 2 конденсатор 5, а отрицательная шунтируется диодом 3. При достижении заряда конденсатора 5 порога отпирания порогового элемента 6 последний открыва- 35 ется и разряжает конденсатор на резонансный контур 7, в котором возникают свободные колебания. Пороговый элемент 6 запирается и конденсатор 5 снова начинает заряжаться 40 По мере приближения к электроустановке ток, проходящий через антенну, возрастает, поэтому частота следования импульсов увеличивается. т Поскольку пьезозвонок и индуктивный акустический элемент имеют собственную частоту резонансз. то для возникновения колебаний именно на этой частоте, что увеличивает эффективность звуковой сигнализации, необходимо выполнить условие где L - индуктивность контура; С - емкость контура, м- круговая частота, ftfe- резонаисиая круговая частота контура. Кроме того, для возникновения затухающих колебаний необходимо выполнить условие r
