Вібраційно-ударний грохот з керованим режимом роботи

Завантажити PDF файл.

Формула / Реферат

Вібраційно-ударний грохот з керованими режимами роботи, який містить сита, які проводяться в рух за допомогою дебалансів та електродвигуна, який відрізняється тим, що на опорну раму встановлено обмежники коливань, які регулюються по висоті і завдяки цьому змінюють силу удару вібраційно-ударного грохота, це дає змогу керувати рухом матеріалу в режимі підкидання його на ситі грохота.

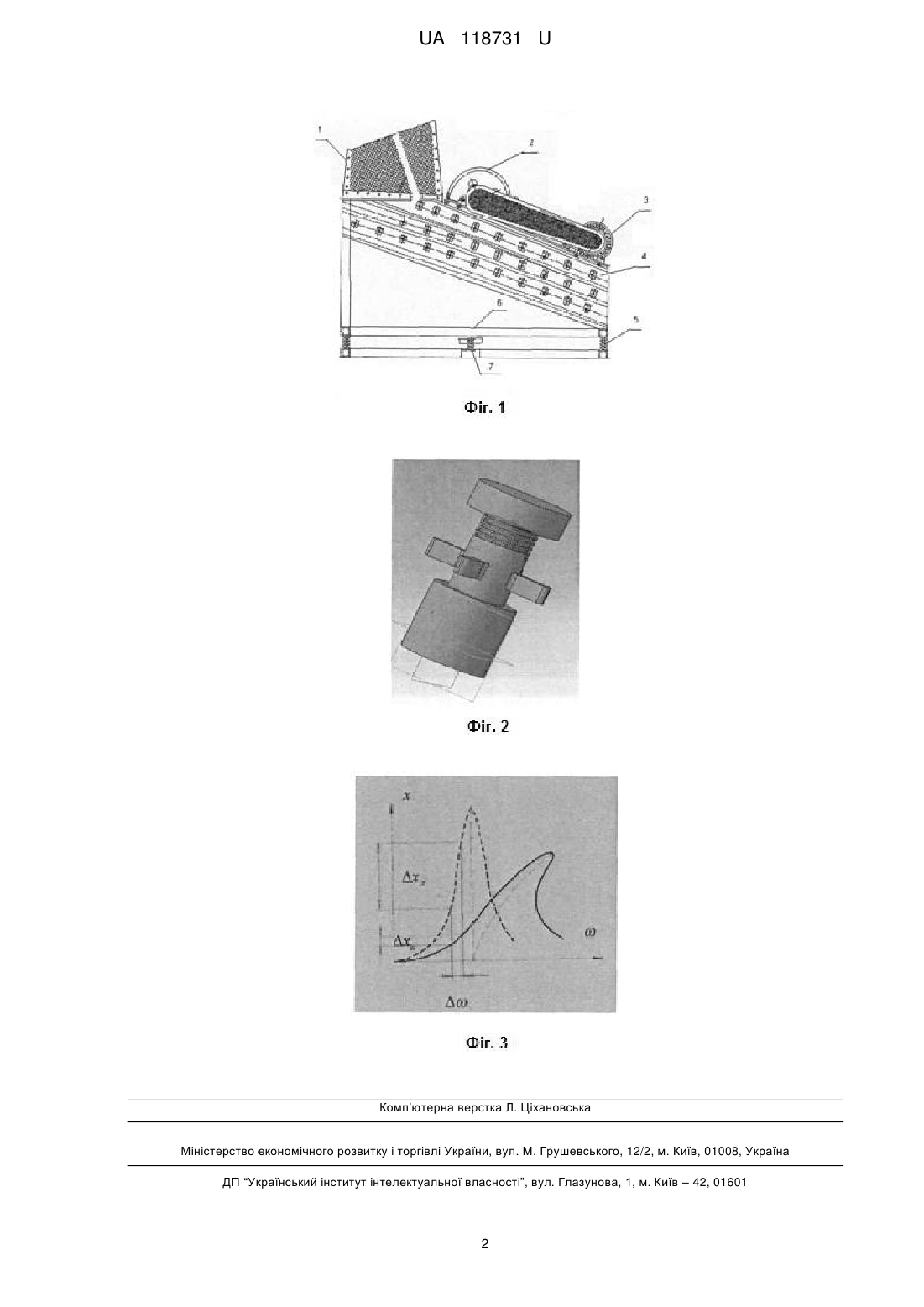

Текст

Реферат: Вібраційно-ударний грохот з керованими режимами роботи містить сита, які проводяться в рух за допомогою дебалансів та електродвигуна. На опорну раму встановлено обмежники коливань, які регулюються по висоті і завдяки цьому змінюють силу удару вібраційно-ударного грохота, це дає змогу керувати рухом матеріалу в режимі підкидання його на ситі грохота. UA 118731 U (12) UA 118731 U UA 118731 U 5 10 15 20 25 30 35 40 Корисна модель належить пристроїв розподілення сипких матеріалів, а саме до машин, які розподіляють будівельні матеріали на декілька фракцій, та може застосовуватись для сортування таких матеріалів як щебінь, шпак і т.д. На ситі грохота, за рахунок вібраційних сил, матеріал рухається по робочому органу та проходить крізь отвори сит і таким чином виконується процес розподілення на фракції. Відомий вібраційний грохот (Патент № UA 103265), який містить короб з ситами, який встановлено на пружні опори, та інерційний віброзбудник з підшипниковими вузлами, розташованими в боковинах короба. Для більш довгої роботи вібраційного грохота з зовнішніх сторін від короба в нижніх частинах корпусів підшипникових вузлів віброзбудника, у місцях розташування картерів для мастила, виконані отвори і в корпуси з зовнішнього боку у цих місцях встановлено додаткові ємності з пробками для заливання мастила. Дана конструкція грохота має досить складну конструкцію для виготовлення, завдяки чому збільшується собівартість машини і зменшується її надійність. Найбільш близьким аналогом є резонансний вібраційно-ударний грохот (Патент № UA 51516), що складається з короба, в якому встановлено два сита, короб з'єднаний за допомогою пружних зв'язків з рамою, на якій встановлений електромагнітний привід. На рамі встановлено пневмобалони, які використовуються для регулювання загальної жорсткості пружних опор, змінюється амплітуда та частота коливань короба, внаслідок чого реалізується резонансний або близький до нього режим роботи, і тому матеріал швидше проходить крізь отвори сит, завдяки чому досягається більш ефективний процес розподілення матеріалу на фракції. Недоліком відомої конструкції є те, що на опорній рамі не встановлені обмежники коливань по центру рами, які можливо регулювати по висоті, завдяки яким забезпечується більш стійка робота машини. Вібраційно-ударний грохот працює за принципом взаємодії робочого органу машини з обмежником коливань. Крім цього амплітудно-частотна залежність має пологу характеристику в дорезонансній зоні і внаслідок цього є менш чутливою до можливих зовнішніх змін параметрів на відміну від лінійних систем. В основу корисної моделі поставлена задача усунення недоліків. Поставлена задача вирішується тим, що встановлено обмежники коливань на грохот. Це має суттєву відмінність в порівнянні з вже існуючими пристроями, оскільки ознаки даного пристрою не співпадають з існуючими, тому можливо досягти новий позитивний ефект, завдяки якому сита грохота не будуть забиватися матеріалом. Вібраційно-ударний грохот (фіг. 1) складається з завантажувального короба 1, із якого матеріал потрапляє на сито 4, яке приводить в рух електродвигун з керованим режимом роботи 3, відбувається процес сортування за допомогою обертання дебалансів 2 і обмежувачів коливань 7 (фіг. 2). Вся ця конструкція з'єднується з рамою 6 за допомогою пружних опор 5. Вібраційно-ударний грохот з керованим режимом роботи працює наступним чином: засипають матеріал в завантажувальний короб, вмикають живлення електродвигуна, який в свою чергу через ремінну передачу передає крутний момент на дебаланси, які створюють вібрацію і матеріал через сита розподіляється на декілька фракцій. Завдяки керованому режиму роботи можливо регулювати амплітуду та частоту коливань (фіг. 3) робочого органа. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Вібраційно-ударний грохот з керованими режимами роботи, який містить сита, які проводяться в рух за допомогою дебалансів та електродвигуна, який відрізняється тим, що на опорну раму встановлено обмежники коливань, які регулюються по висоті і завдяки цьому змінюють силу удару вібраційно-ударного грохота, це дає змогу керувати рухом матеріалу в режимі підкидання його на ситі грохота. 1 UA 118731 U Комп’ютерна верстка Л. Ціхановська Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2

Дивитися

Додаткова інформація

МПК / Мітки

МПК: B07B 1/00, B07B 1/40

Мітки: керованим, грохот, роботи, вібраційно-ударний, режимом
