Антенно-фідерний пристрій

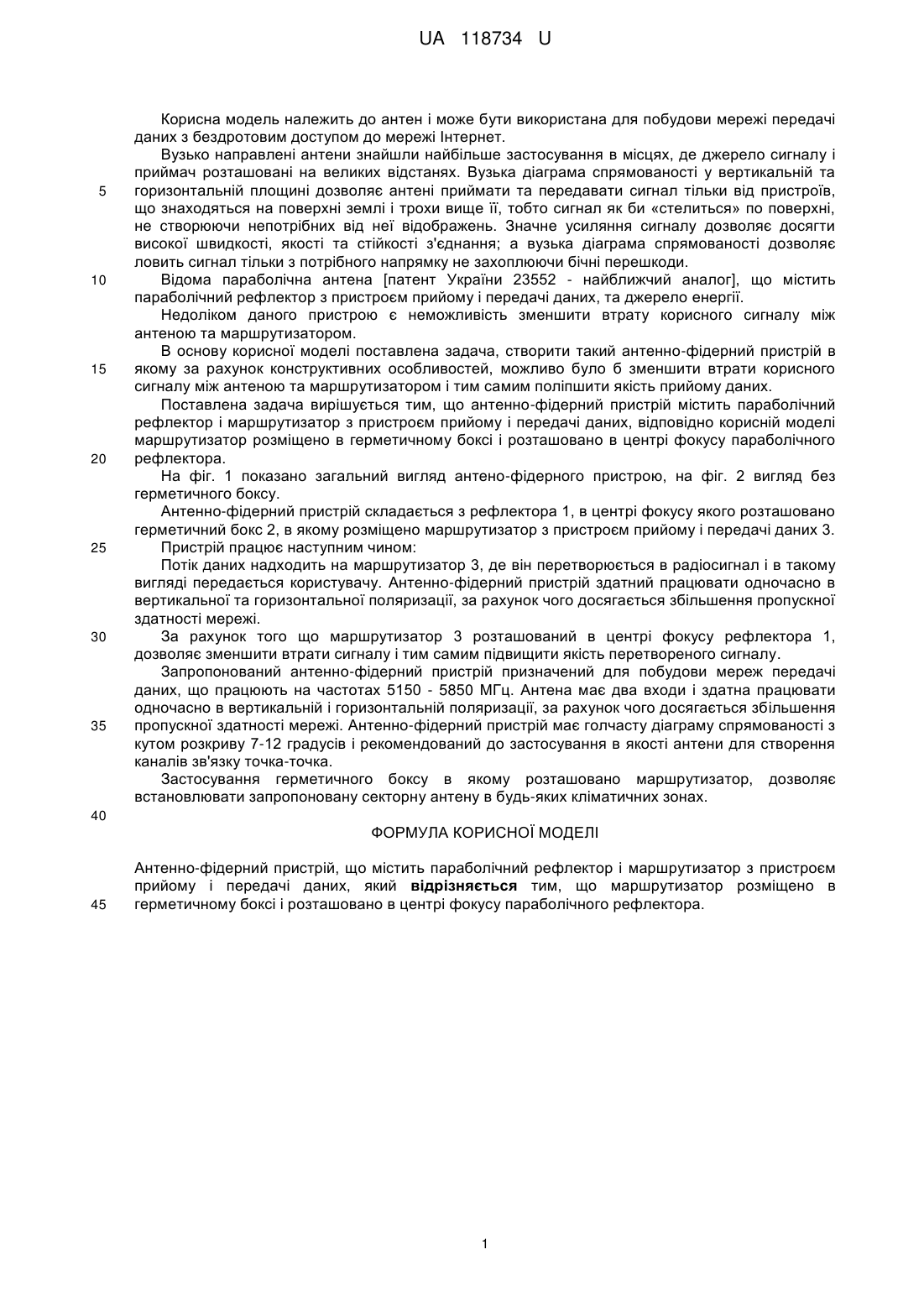

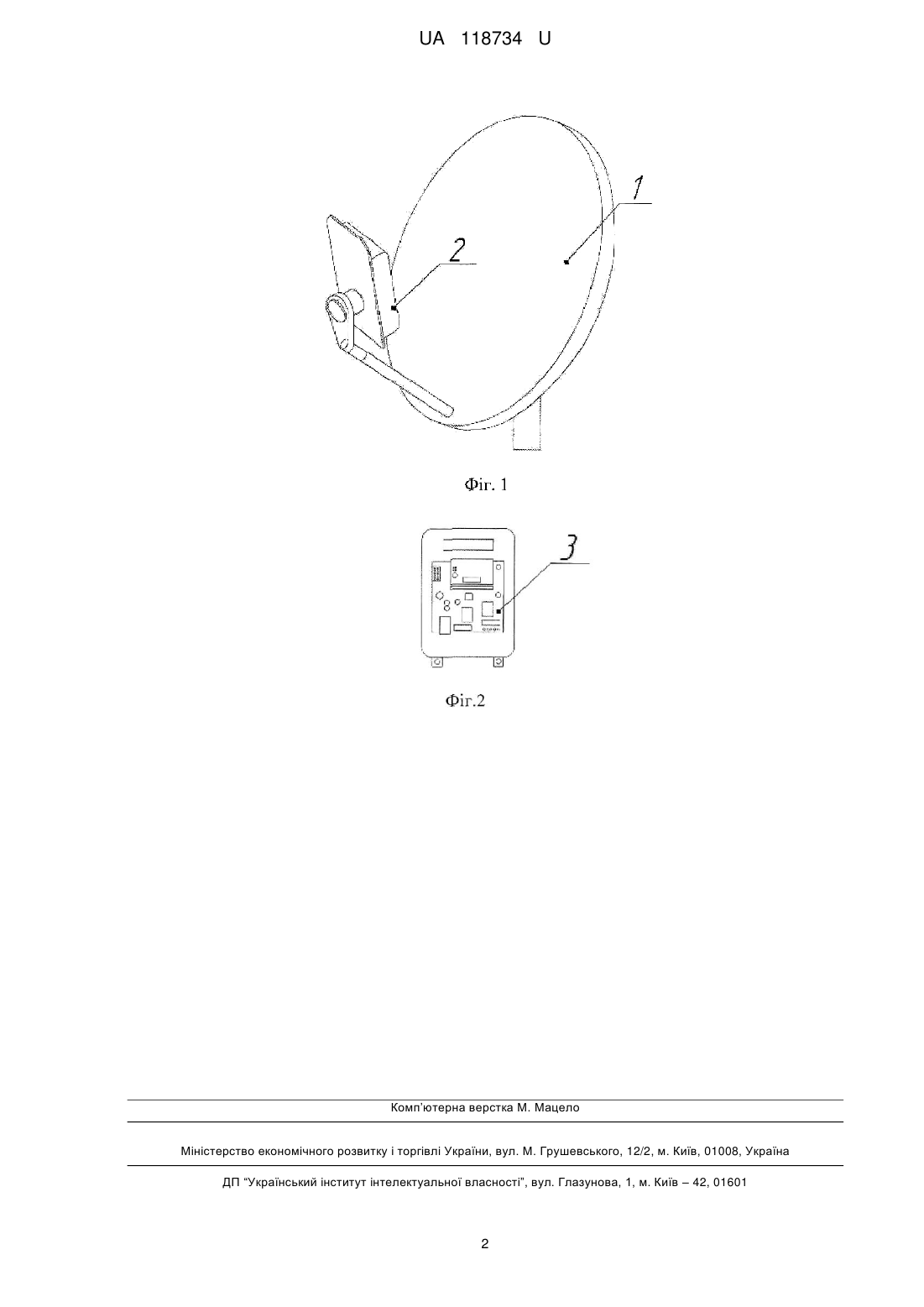

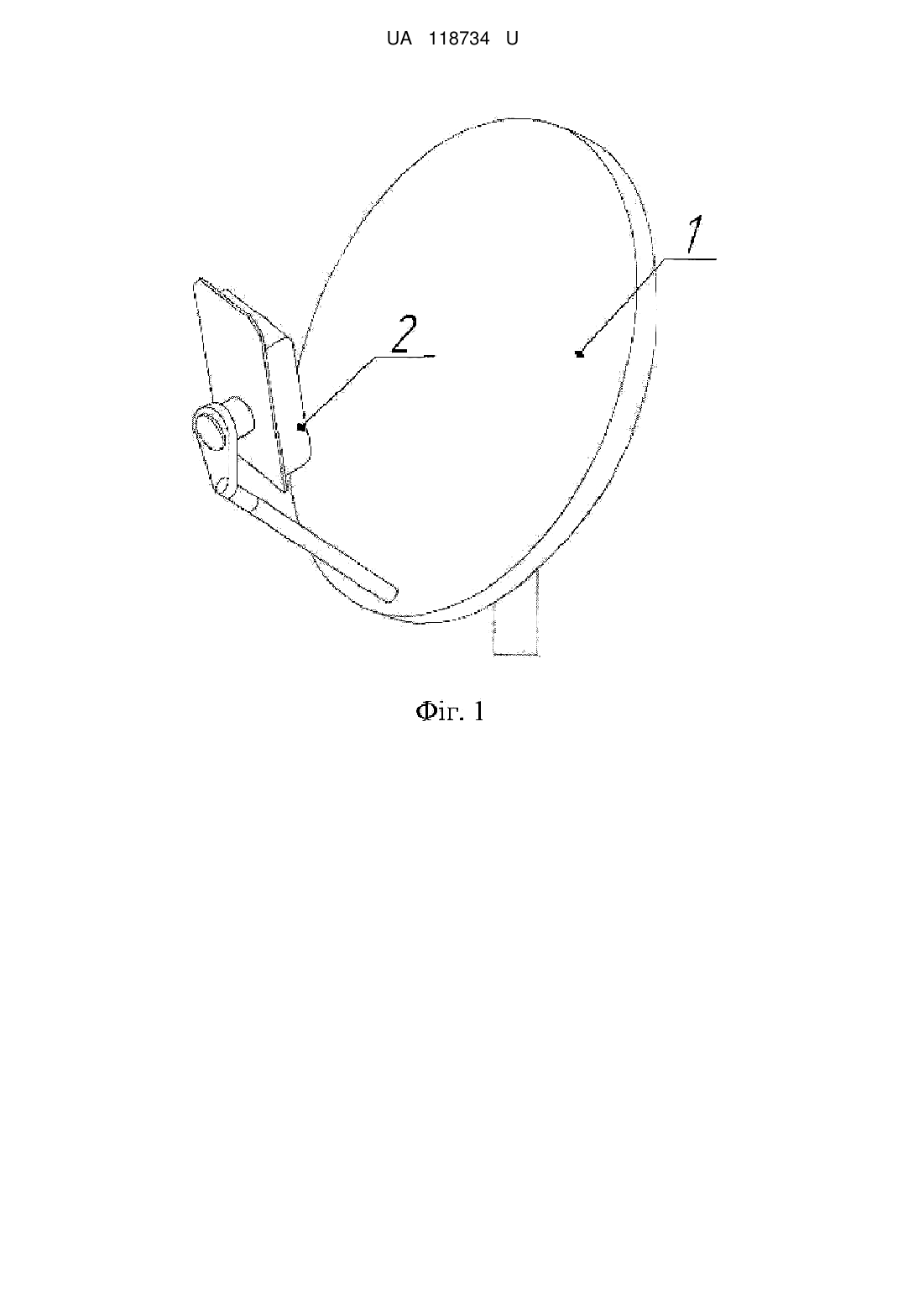

Реферат: UA 118734 U UA 118734 U 5 10 15 20 25 30 35 Корисна модель належить до антен і може бути використана для побудови мережі передачі даних з бездротовим доступом до мережі Інтернет. Вузько направлені антени знайшли найбільше застосування в місцях, де джерело сигналу і приймач розташовані на великих відстанях. Вузька діаграма спрямованості у вертикальній та горизонтальній площині дозволяє антені приймати та передавати сигнал тільки від пристроїв, що знаходяться на поверхні землі і трохи вище її, тобто сигнал як би «стелиться» по поверхні, не створюючи непотрібних від неї відображень. Значне усиляння сигналу дозволяє досягти високої швидкості, якості та стійкості з'єднання; а вузька діаграма спрямованості дозволяє ловить сигнал тільки з потрібного напрямку не захоплюючи бічні перешкоди. Відома параболічна антена [патент України 23552 - найближчий аналог], що містить параболічний рефлектор з пристроєм прийому і передачі даних, та джерело енергії. Недоліком даного пристрою є неможливість зменшити втрату корисного сигналу між антеною та маршрутизатором. В основу корисної моделі поставлена задача, створити такий антенно-фідерний пристрій в якому за рахунок конструктивних особливостей, можливо було б зменшити втрати корисного сигналу між антеною та маршрутизатором і тим самим поліпшити якість прийому даних. Поставлена задача вирішується тим, що антенно-фідерний пристрій містить параболічний рефлектор і маршрутизатор з пристроєм прийому і передачі даних, відповідно корисній моделі маршрутизатор розміщено в герметичному боксі і розташовано в центрі фокусу параболічного рефлектора. На фіг. 1 показано загальний вигляд антено-фідерного пристрою, на фіг. 2 вигляд без герметичного боксу. Антенно-фідерний пристрій складається з рефлектора 1, в центрі фокусу якого розташовано герметичний бокс 2, в якому розміщено маршрутизатор з пристроєм прийому і передачі даних 3. Пристрій працює наступним чином: Потік даних надходить на маршрутизатор 3, де він перетворюється в радіосигнал і в такому вигляді передається користувачу. Антенно-фідерний пристрій здатний працювати одночасно в вертикальної та горизонтальної поляризації, за рахунок чого досягається збільшення пропускної здатності мережі. За рахунок того що маршрутизатор 3 розташований в центрі фокусу рефлектора 1, дозволяє зменшити втрати сигналу і тим самим підвищити якість перетвореного сигналу. Запропонований антенно-фідерний пристрій призначений для побудови мереж передачі даних, що працюють на частотах 5150 - 5850 МГц. Антена має два входи і здатна працювати одночасно в вертикальній і горизонтальній поляризації, за рахунок чого досягається збільшення пропускної здатності мережі. Антенно-фідерний пристрій має голчасту діаграму спрямованості з кутом розкриву 7-12 градусів і рекомендований до застосування в якості антени для створення каналів зв'язку точка-точка. Застосування герметичного боксу в якому розташовано маршрутизатор, дозволяє встановлювати запропоновану секторну антену в будь-яких кліматичних зонах. 40 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Антенно-фідерний пристрій, що містить параболічний рефлектор і маршрутизатор з пристроєм прийому і передачі даних, який відрізняється тим, що маршрутизатор розміщено в герметичному боксі і розташовано в центрі фокусу параболічного рефлектора. 1 UA 118734 U Комп’ютерна верстка М. Мацело Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
