Секторна антена

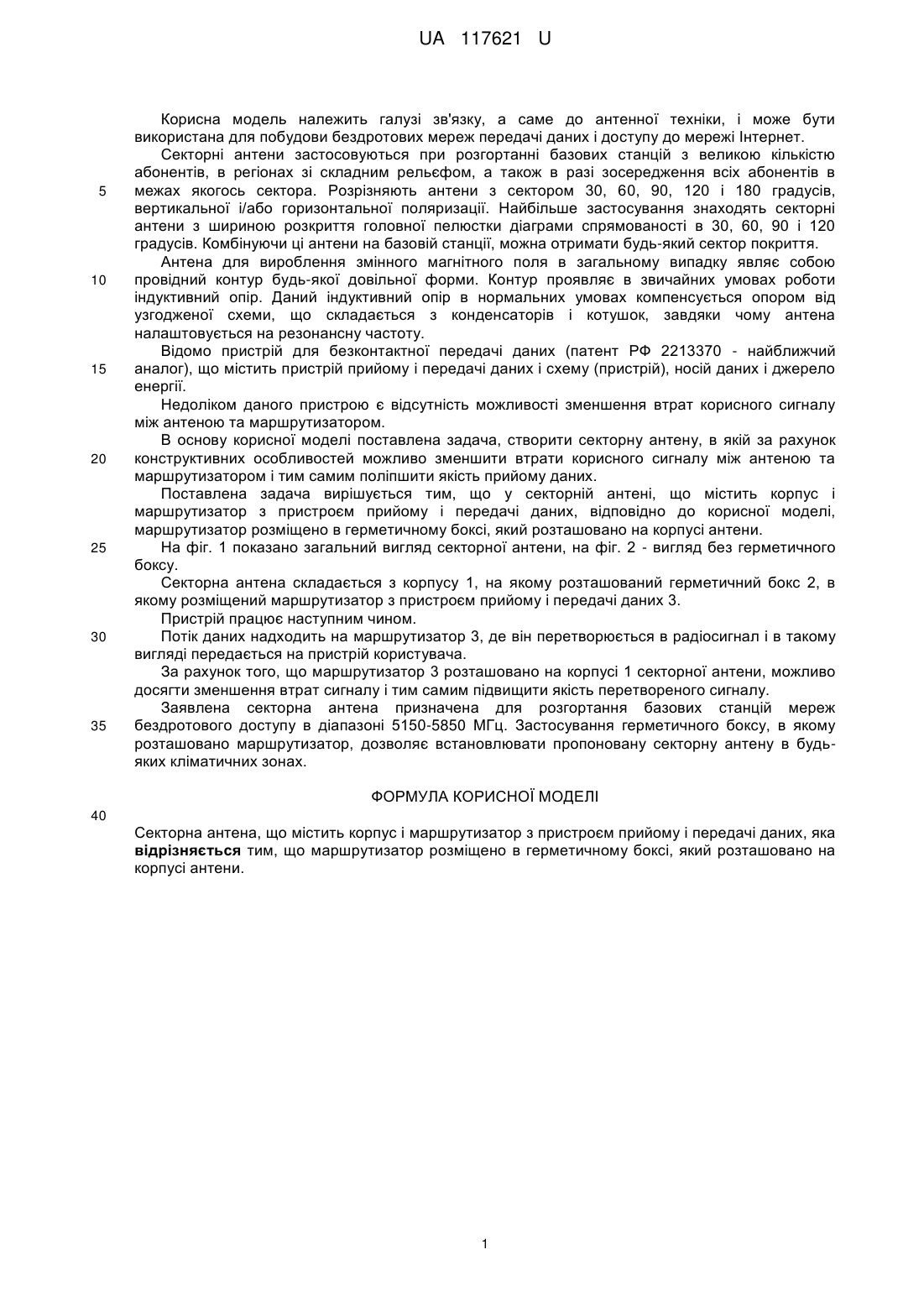

Реферат: UA 117621 U UA 117621 U 5 10 15 20 25 30 35 Корисна модель належить галузі зв'язку, а саме до антенної техніки, і може бути використана для побудови бездротових мереж передачі даних і доступу до мережі Інтернет. Секторні антени застосовуються при розгортанні базових станцій з великою кількістю абонентів, в регіонах зі складним рельєфом, а також в разі зосередження всіх абонентів в межах якогось сектора. Розрізняють антени з сектором 30, 60, 90, 120 і 180 градусів, вертикальної і/або горизонтальної поляризації. Найбільше застосування знаходять секторні антени з шириною розкриття головної пелюстки діаграми спрямованості в 30, 60, 90 і 120 градусів. Комбінуючи ці антени на базовій станції, можна отримати будь-який сектор покриття. Антена для вироблення змінного магнітного поля в загальному випадку являє собою провідний контур будь-якої довільної форми. Контур проявляє в звичайних умовах роботи індуктивний опір. Даний індуктивний опір в нормальних умовах компенсується опором від узгодженої схеми, що складається з конденсаторів і котушок, завдяки чому антена налаштовується на резонансну частоту. Відомо пристрій для безконтактної передачі даних (патент РФ 2213370 - найближчий аналог), що містить пристрій прийому і передачі даних і схему (пристрій), носій даних і джерело енергії. Недоліком даного пристрою є відсутність можливості зменшення втрат корисного сигналу між антеною та маршрутизатором. В основу корисної моделі поставлена задача, створити секторну антену, в якій за рахунок конструктивних особливостей можливо зменшити втрати корисного сигналу між антеною та маршрутизатором і тим самим поліпшити якість прийому даних. Поставлена задача вирішується тим, що у секторній антені, що містить корпус і маршрутизатор з пристроєм прийому і передачі даних, відповідно до корисної моделі, маршрутизатор розміщено в герметичному боксі, який розташовано на корпусі антени. На фіг. 1 показано загальний вигляд секторної антени, на фіг. 2 - вигляд без герметичного боксу. Секторна антена складається з корпусу 1, на якому розташований герметичний бокс 2, в якому розміщений маршрутизатор з пристроєм прийому і передачі даних 3. Пристрій працює наступним чином. Потік даних надходить на маршрутизатор 3, де він перетворюється в радіосигнал і в такому вигляді передається на пристрій користувача. За рахунок того, що маршрутизатор 3 розташовано на корпусі 1 секторної антени, можливо досягти зменшення втрат сигналу і тим самим підвищити якість перетвореного сигналу. Заявлена секторна антена призначена для розгортання базових станцій мереж бездротового доступу в діапазоні 5150-5850 МГц. Застосування герметичного боксу, в якому розташовано маршрутизатор, дозволяє встановлювати пропоновану секторну антену в будьяких кліматичних зонах. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Секторна антена, що містить корпус і маршрутизатор з пристроєм прийому і передачі даних, яка відрізняється тим, що маршрутизатор розміщено в герметичному боксі, який розташовано на корпусі антени. 1 UA 117621 U Комп’ютерна верстка Л. Литвиненко Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
