Пристрій для замірювання та регулювання навантаження пружин анкерних стяжок коксової печі

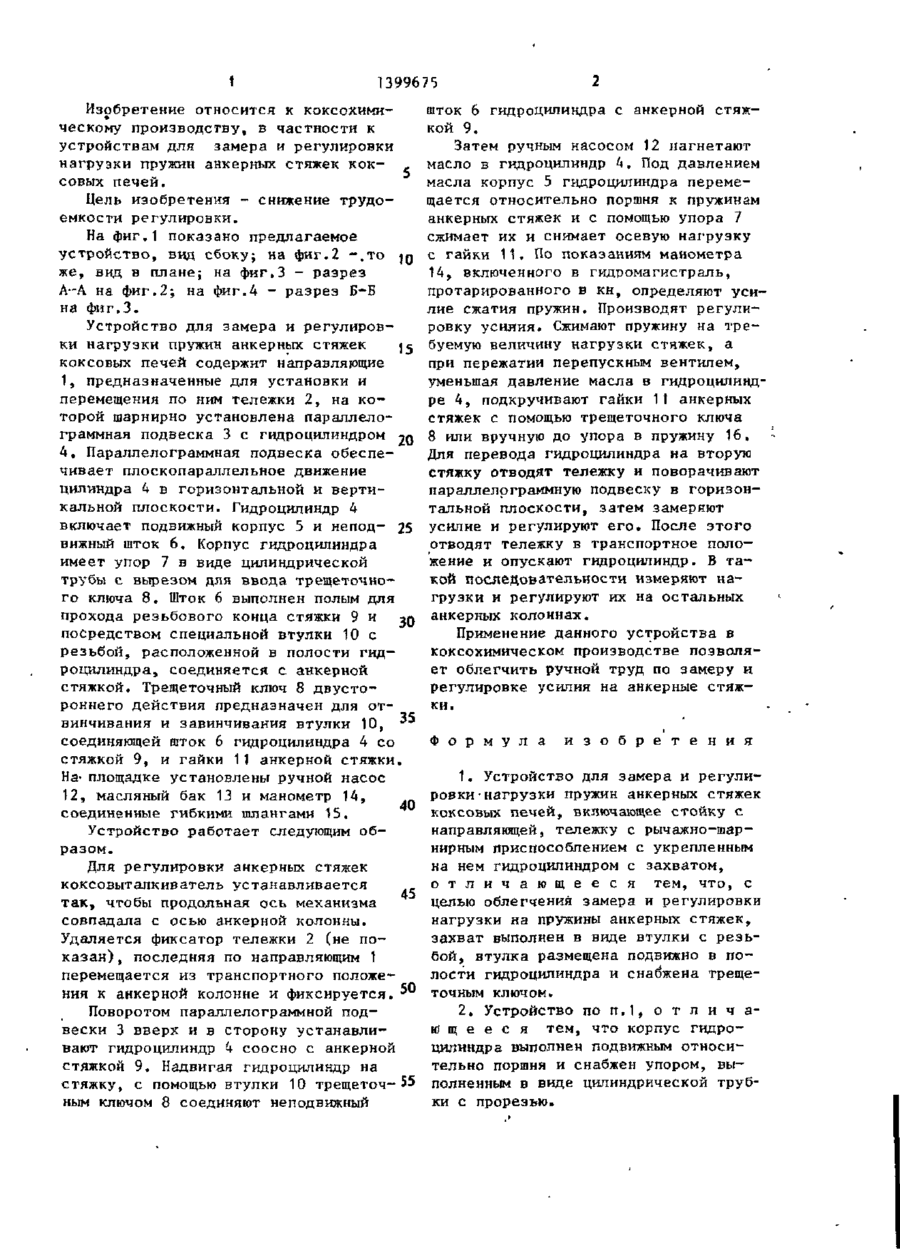

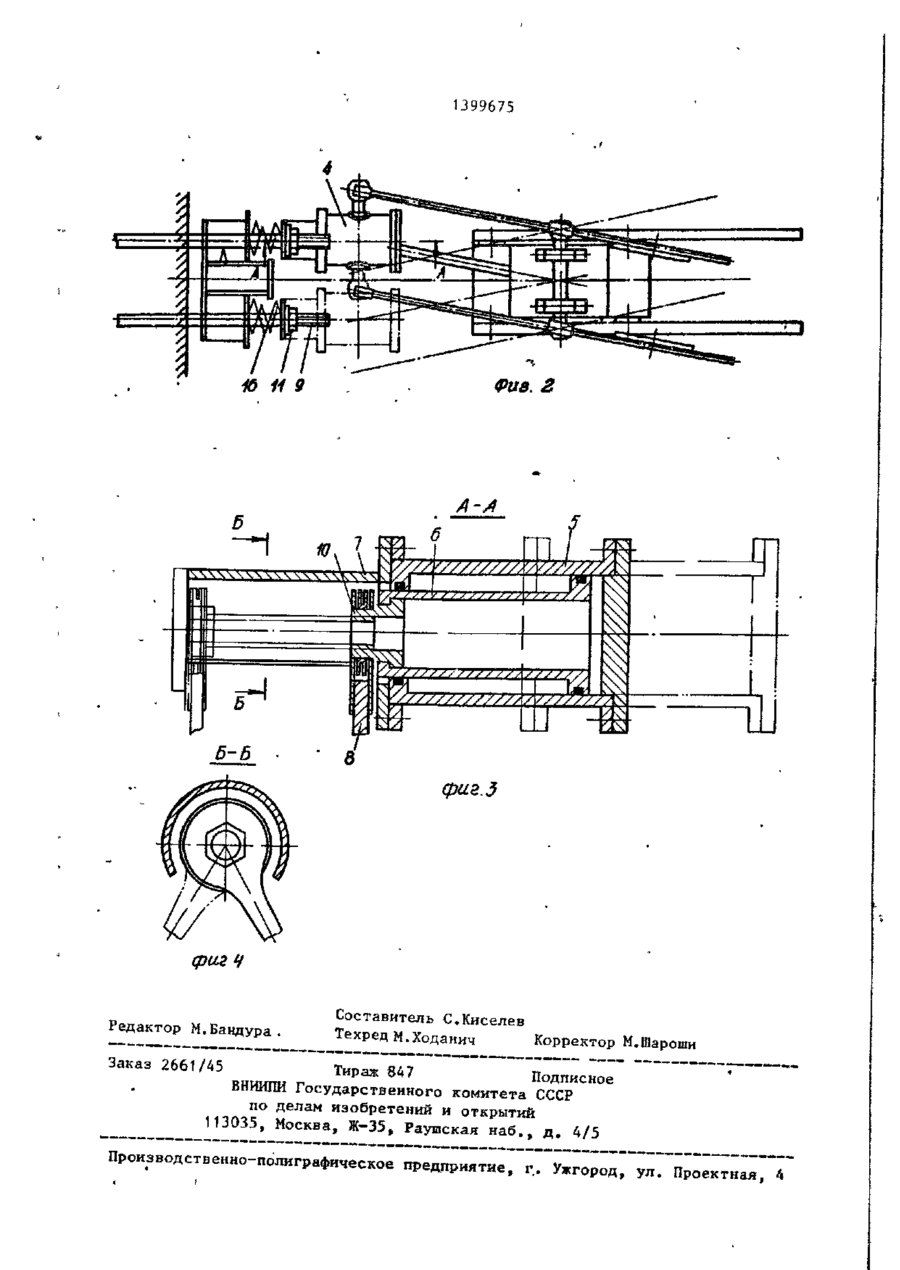

Изобретение относится к коксохимическому производству, в частности к устройствам замера и регулировки нагрузки пружин анкерных стяжек коксовых печей, и позволяет снизить трудоемкость регулировки нагрузки на пружинах анкерных стяжек. Использование изобретения позволяет осуществить замер и регулировку нагрузки на пружинах анкерных стяжек устройством, помещенным на коксовыталкивателе и содержащим стойку с направляющей 1, на которой расположена тележка 2 с рычажно-параллелограммным приспособлением, несущим на себе гидроцилиндр с захватом. Захват выполнен в виде втулки 10 с резьбой, взаимодействующей с анкерной стяжкой 9, втулка размещена в полости гидроцилиндра и снабжена трещеточным ключом для навинчивания втулки на анкерную стяжку, а корпус гидроцилиндра выполнен подвижным относительно поршня и снабжен упором 7, выполненным в виде цилиндрической трубки с прорезью для прохода трещеточного ключа. Для замера нагрузки в гидромагистраль подключен манометр 14. 1 з.п. ф-лы, 4 ил. СО со со 1 1399675 Изобретение относится к коксохимическому производству, в частности к устройствам для замера и регулировки нагрузки пружин анкерных стяжек к о к совых печей. Цель изобретения - снижение трудоемкости регулировки. На фиг.1 показано предлагаемое устройство, вид сбоку; на фиг.2 - . т о 10 же, вид в плане; на фиг.З - р а з р е з А-А на ф и г . 2 І на фиг.4 - р а з р е з Б-Б на ф и г . З . Устройство для замера и регулировки нагрузки пружин анкерных стяжек 15 коксовых печей содержит направляющие 1, предназначенные для установки и перемещения по ним тележки 2, на к о торой шарнирно установлена параллелограммная подвеска 3 с гидроцилиндром 20 4 . Параллелограммная подвеска обеспечивает плоскопараллельное движение цилиндра 4 в горизонтальной и вертикальной плоскости. Гидроцилиндр 4 включает подвижный корпус 5 и непод25 вижный шток 6. Корпус гидроцилиндра имеет упор 7 в виде цилиндрической трубы с вырезом для ввода трещеточного ключа 8 . Шток 6 выполнен полым для прохода резьбового конца стяжки 9 и 30 посредством специальной втулки 10 с резьбой, расположенной в полости гидроцилиндра, соединяется с анкерной стяжкой. Трещеточный ключ 8 двустороннего действия предназначен для отвинчивания и завинчивания втулки 10, 35 соединяющей шток 6 гидроцилиндра 4 со стяжкой 9, и гайки 11 анкерной стяжки На- площадке установлены ручной насос 12, масляный бак 13 и манометр 14, соединенные гибкими шлангами 15. 40 шток 6 гидроцилиндра с анкерной стяжкой 9. Затем ручным насосом 12 нагнетают масло в гидроцилиндр 4. Под давлением масла корпус 5 гидроцилиндра перемещается относительно поршня к пружинам анкерных стяжек и с помощью упора 7 сжимает их и снимает осевую нагрузку с гайки 1 1 , По показаниям манометра 14, включенного в гидромагистраль, протарированного в кн, определяют усилие сжатия пружин. Производят регулировку усилия» Сжимают пружину на т р е буемую величину нагрузки стяжек, а при пережатии перепускным вентилем, уменьшая давление масла в гидроцилиндре 4, подкручивают гайки 11 анкерных стяжек с помощью трещеточного ключа 8 или вручную до упора в пружину 16. Для перевода гидроцилиндра на вторую стяжку отводят тележку и поворачивают параллелрграммную подвеску в горизонтальной плоскости, затем замеряют усилие и регулируют е г о . После э т о г о отводят тележку в транспортное положение и опускают гидроцилиндр. В т а кой последовательности измеряют нагрузки и регулируют их на остальных анкерных колоннах. Применение данного устройства в коксохимическом производстве позволяет облегчить ручной труд по замеру и регулировке усилия на анкерные стяжки. Ф о р м у л а и з о б р е т е н и я 1, Устройство для замера и регулировки-нагрузки пружин анкерных стяжек коксовых печей, включающее стоику с направляющей, тележку с рычажно-шарУстройство работает следующим обнирным приспособлением с укрепленным разом. на нем гидроцилиндром с захватом, Для регулировки анкерных стяжек о т л и ч а ю щ е е с я тем, ч т о , с коксовыталкиватель устанавливается 45 целью облегчения замера и регулировки так, чтобы продольная ось механизма нагрузки на пружины анкерных стяжек, совпадала с осью анкерной колонны. захват выполнен в виде втулки с р е з ь Удаляется фиксатор тележки 2 (не побой, втулка размещена подвижно в п о казан)» последняя по направляющим 1 лости гидроцилиндра и снабжена трещеперемещается из транспортного положения к анкерной колонне и фиксируется. 50 точным ключом. 2. Устройство по п . 1 , о т л и ч а Поворотом параллелограммной подю щ е е с я тем, что корпус гидровески 3 вверх и в сторону устанавлицилиндра выполнен подвижным относивают гидроцилиндр 4 соосно с анкерной тельно поршня и снабжен упором, выстяжкой 9. Надвигая гидроцилиндр на 55 полненным в виде цилиндрической трубстяжку, с помощью втулки 10 трещеточки с прорезью. ным ключом 8 соединяют неподвижный 1399675 16 11 9 Фиа. В А-А Ю W//ZXZZZZZZ/ZA т 6-6 • фиг.З фиг V Редактор М.Бандура. Заказ 2661/45 Составитель С.Киселев Техред М.Ходанич Корректор М.Шароши Тираж 847 Подписное ВНИИЇЇИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., д . 4/5 * Производственно-полиграфическое предприятие, г.. Ужгород, ул. Проектная,
