Пристрій для регулювання зусиль затягнення пружин анкерних стяжок коксових печей

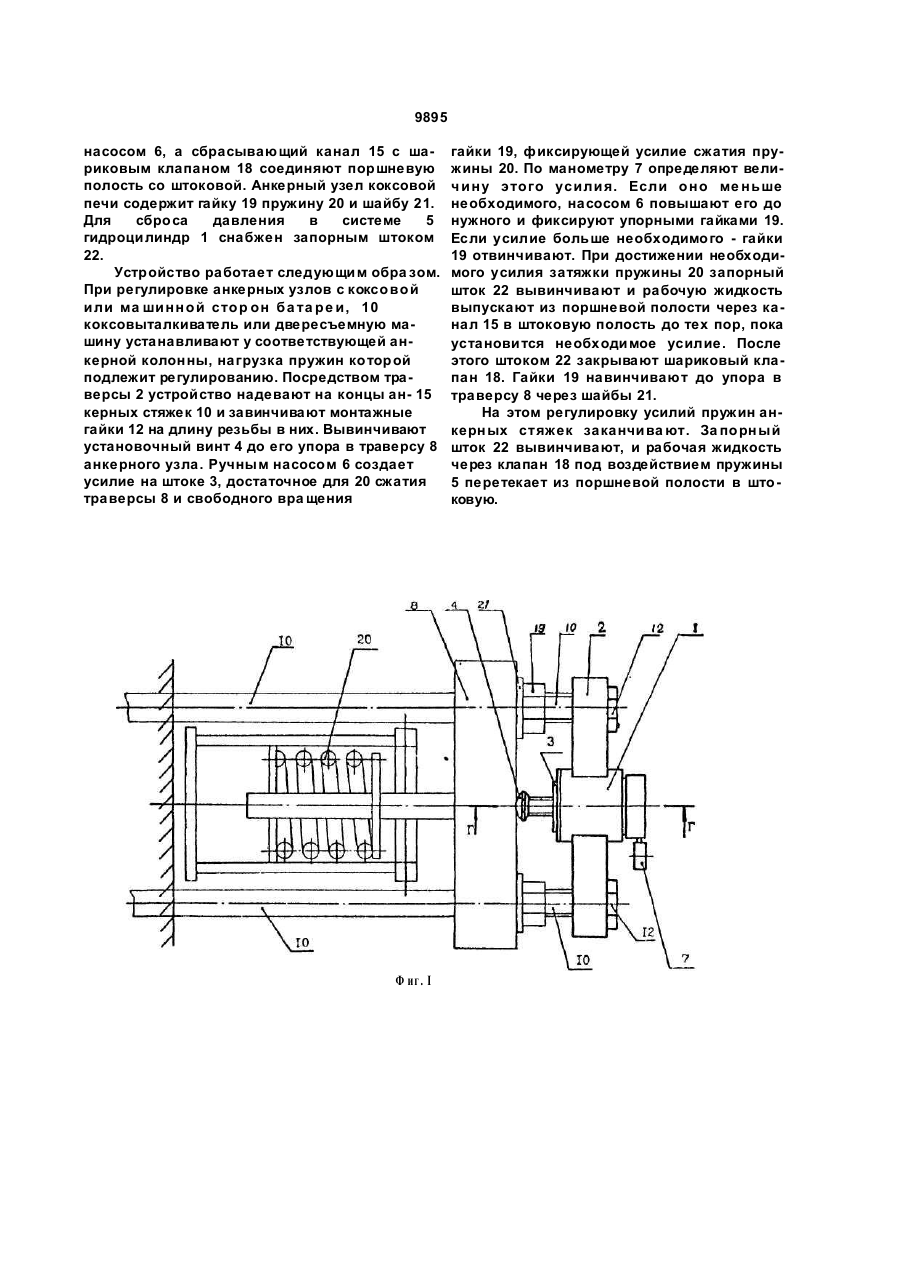

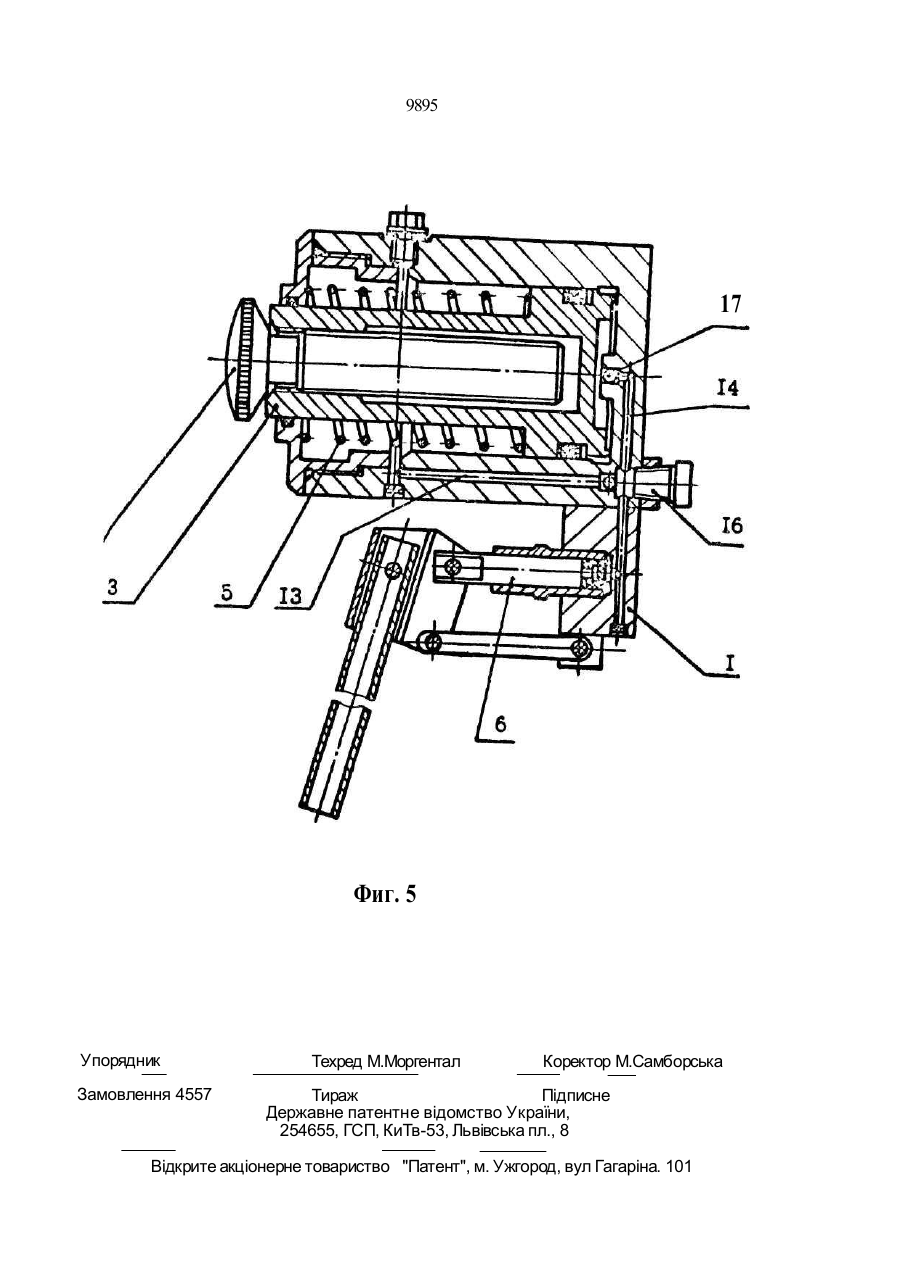

Устройство для регулировки усилия затяжки пружин анкерных стяжек коксовых печей, включающее силовой гидроцилиндр, встроенные в его корпус насос и манометр, траверсу, взаимодействующую с анкерными стяжками, и установочный винт, помещенный в штоке гидро цилиндра, о т л и ч а ю щееся тем, что траверса выполнена в виде двух балок, жестко закрепленных на корпусе гидроцилиндра перпендикулярно его продольной оси и снабженных удлиненными отверстиями разной ширины. С > Изобретение относится к коксохимическому производству, в частности, к устройствам для замера и регулировки нагрузки на анкерные стяжки. Целью настоящего изобретения является снижение массы, габаритов устройства и трудоемкости эксплуатации. Сущность изобретения поясняется чертежами, на которых изображены: на фиг. 1 общий вид устройства для регулирования усилия затяжки пружин анкерных стяжек в рабочем положении; на фиг. 2 - вид А фиг. 1; на фиг. 3 - разрез Б-Б фиг. 2 (повернуто); на фиг. 4 - разрез В-В фиг. 2 (повернуто); на фиг. 5 - разрез Г-Г фиг, 1. Устройство для регулирования усилия затяжки пружин анкерных стяжек содержит силовой гидроцилиндр 1, на корпусе которого закреплена траверса 2. Траверса выполнена в виде двух балок , жестко закрепленных на корпусе гидроцилиндра 1 с двух его сторон перпендикулярно продольной оси. Шток 3 гидроцилиндра имеет установочный винт 4 и возвратную пружину 5. В силовой гидроцилиндр 1 встроены насос 6 и манометр 7. Шток 3 силового гидроцилиндра через установочный винт 4 упирается в траверсу 8 анкерного узла коксовой печи. Иа концах траверсы 2 выполнены удлиненные отверстия: на передней стороне 9 (фиг. 2, 4) для пропуска анкерной стяжки 10 и на тыльной стороне 11 для пропуска монтажной гайки 12. Посредством монтажных гаек 12 устройство фиксируют в рабочем положении (фиг. 1, 4) на анкерном узле коксовой печи. Силовой гидроцилиндр 1 имеет три канала 13, 14 и 15 (фиг. 3, 5) с шариковыми клапанами 16,17 и 18 соответственно. Канал 13 с шариковым клапаном 16 соединяет штоковую полость с насосом 6, канал 1 с шариковым клапаном 17 поршневую полость с оо о ел О 9895 насосом 6, а сбрасывающий канал 15 с шариковым клапаном 18 соединяют поршневую полость со штоковой. Анкерный узел коксовой печи содержит гайку 19 пружину 20 и шайбу 21. Для сброса давления в системе 5 гидроцилиндр 1 снабжен запорным штоком 22. Устройство работает следующим обра зом. При регулировке анкерных узлов с коксовой или ма шинной стор он ба та ре и, 10 коксовыталкиватель или двересъемную машину устанавливают у соответствующей анкерной колонны, нагрузка пружин которой подлежит регулированию. Посредством траверсы 2 устройство надевают на концы ан- 15 керных стяжек 10 и завинчивают монтажные гайки 12 на длину резьбы в них. Вывинчивают установочный винт 4 до его упора в траверсу 8 анкерного узла. Ручным насосом 6 создает усилие на штоке 3, достаточное для 20 сжатия траверсы 8 и свободного вра щения Ф иг. I гайки 19, фиксирующей усилие сжатия пружины 20. По манометру 7 определяют велич ину этого усилия. Если оно ме ньше необходимого, насосом 6 повышают его до нужного и фиксируют упорными гайками 19. Если усилие больше необходимого - гайки 19 отвинчивают. При достижении необходимого усилия затяжки пружины 20 запорный шток 22 вывинчивают и рабочую жидкость выпускают из поршневой полости через канал 15 в штоковую полость до тех пор, пока установится необходимое усилие. После этого штоком 22 закрывают шариковый клапан 18. Гайки 19 навинчивают до упора в траверсу 8 через шайбы 21. На этом регулировку усилий пружин анкерных стяжек заканчива ют. За порный шток 22 вывинчивают, и рабочая жидкость через клапан 18 под воздействием пружины 5 перетекает из поршневой полости в штоковую. CD 9686 9895 17 Фиг. 5 Упорядник Замовлення 4557 Техред М.Моргентал Коректор М.Самборська Тираж Підписне Державне патентне відомство України, 254655, ГСП, КиТв-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул Гагаріна. 101
