Пристрій для установки сигналізатора температури в середині дейдвудної труби

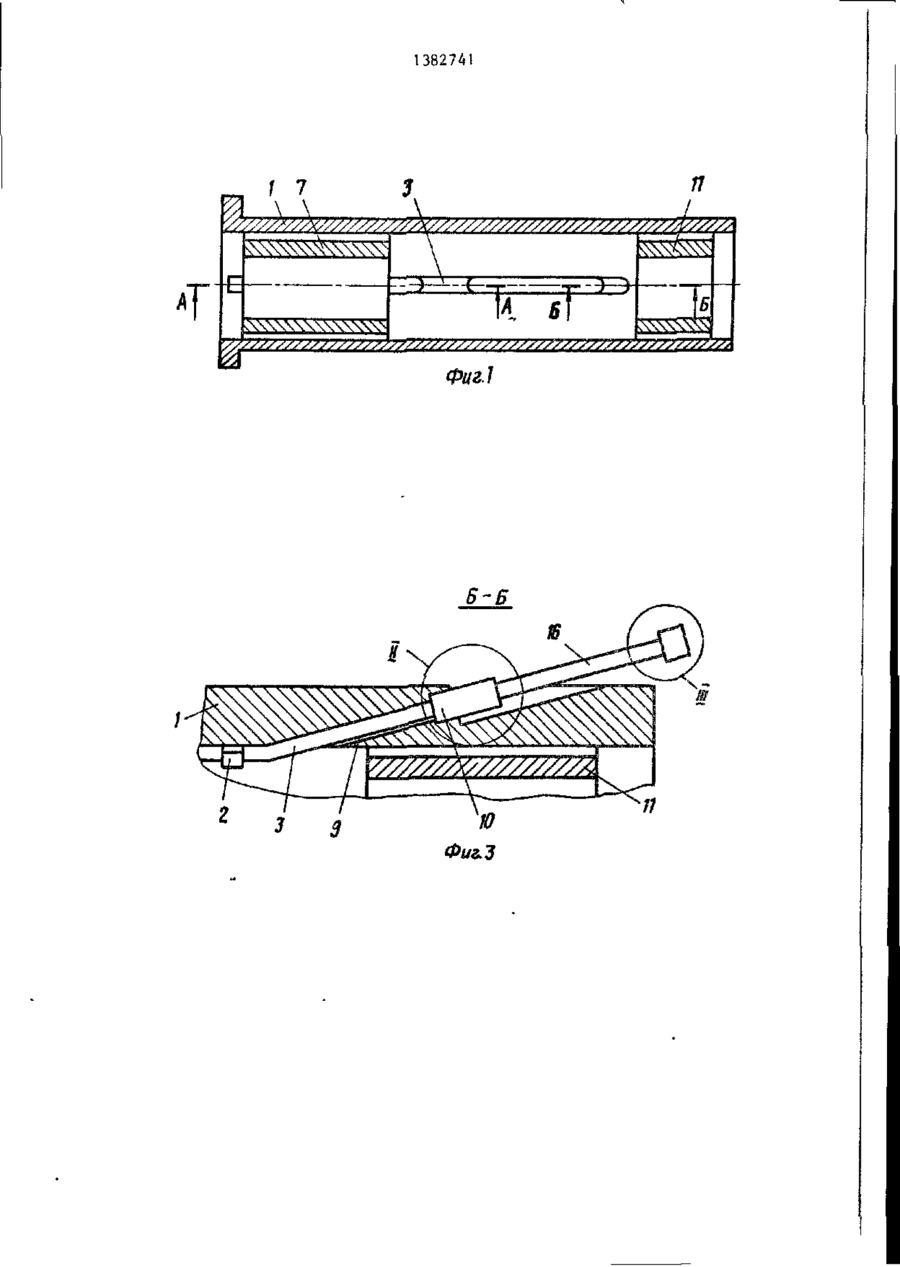

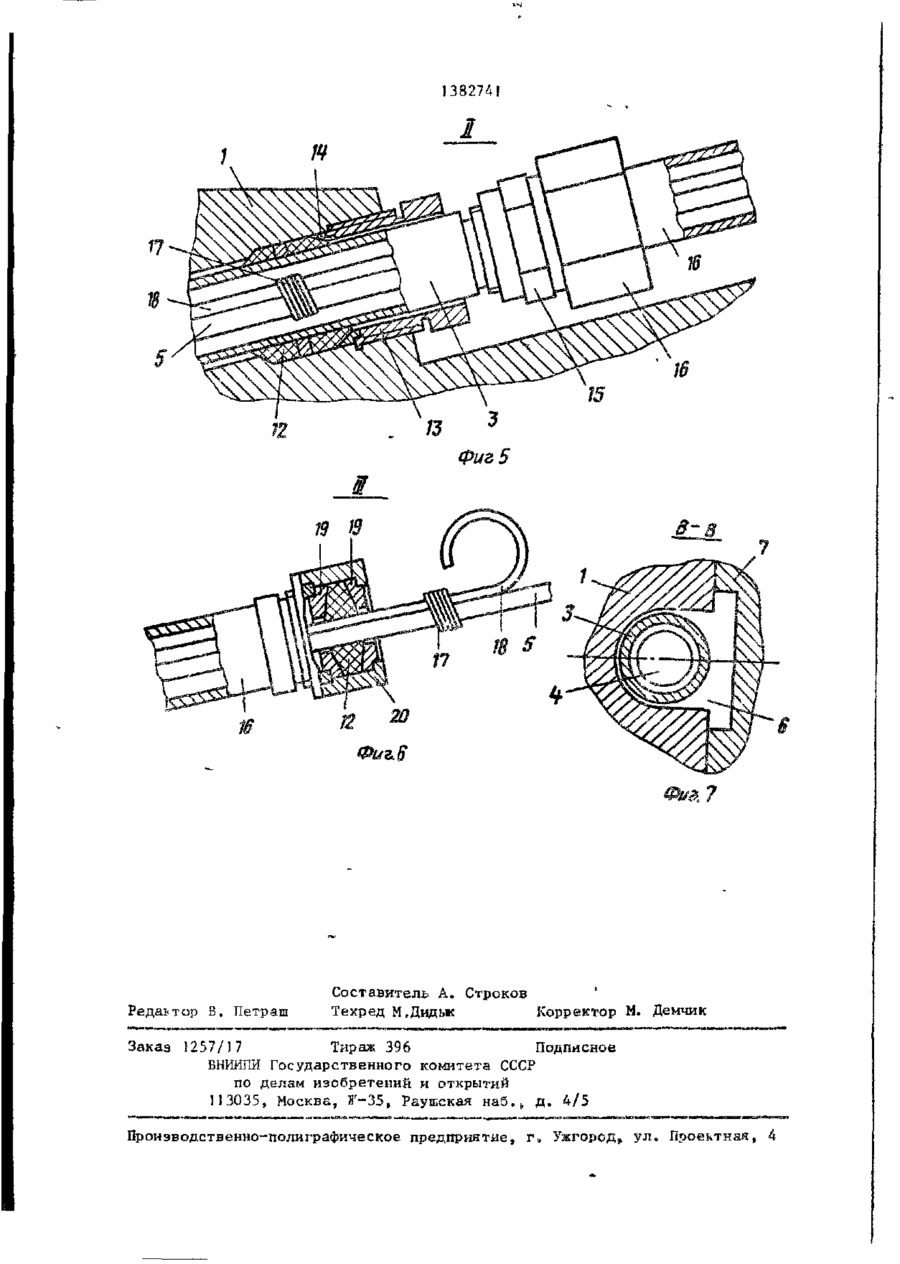

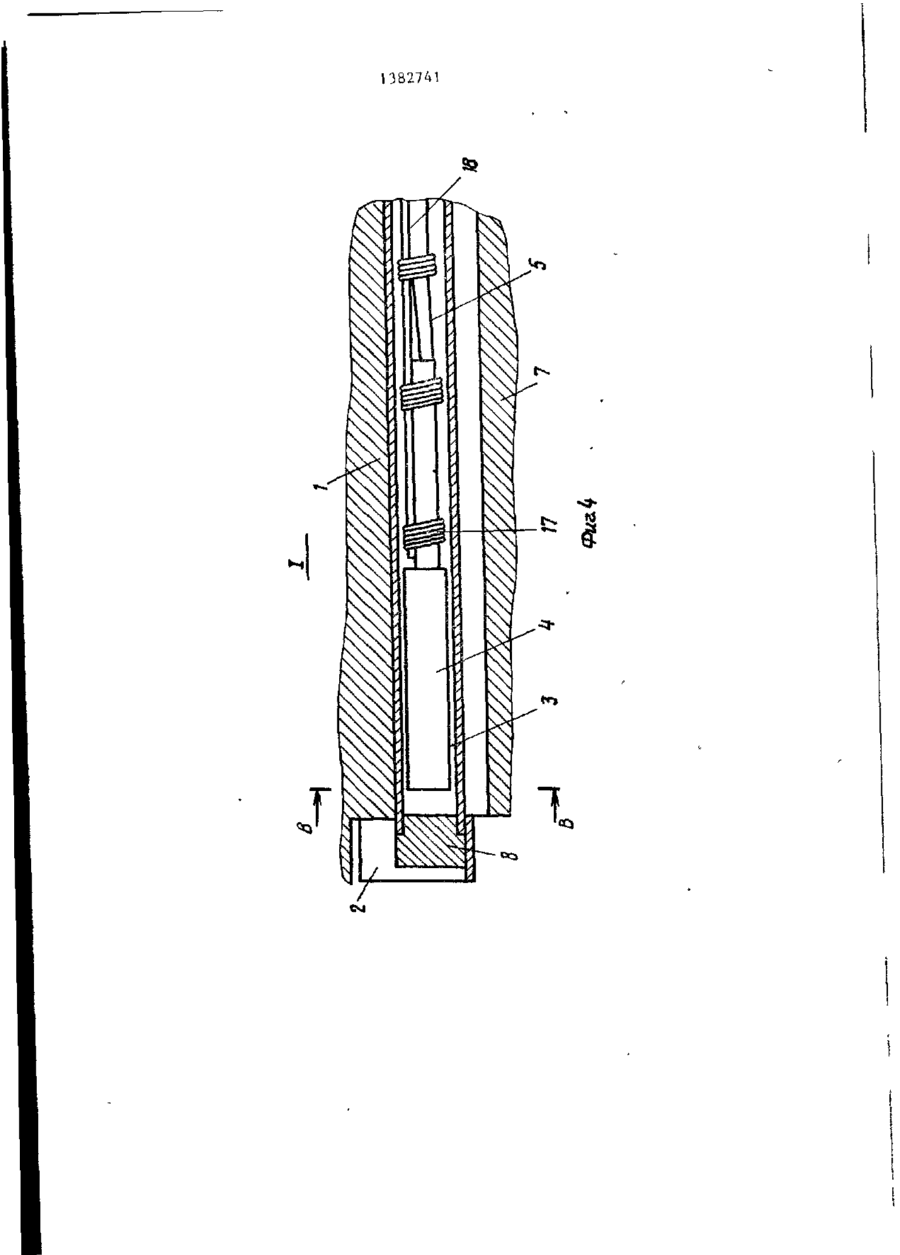

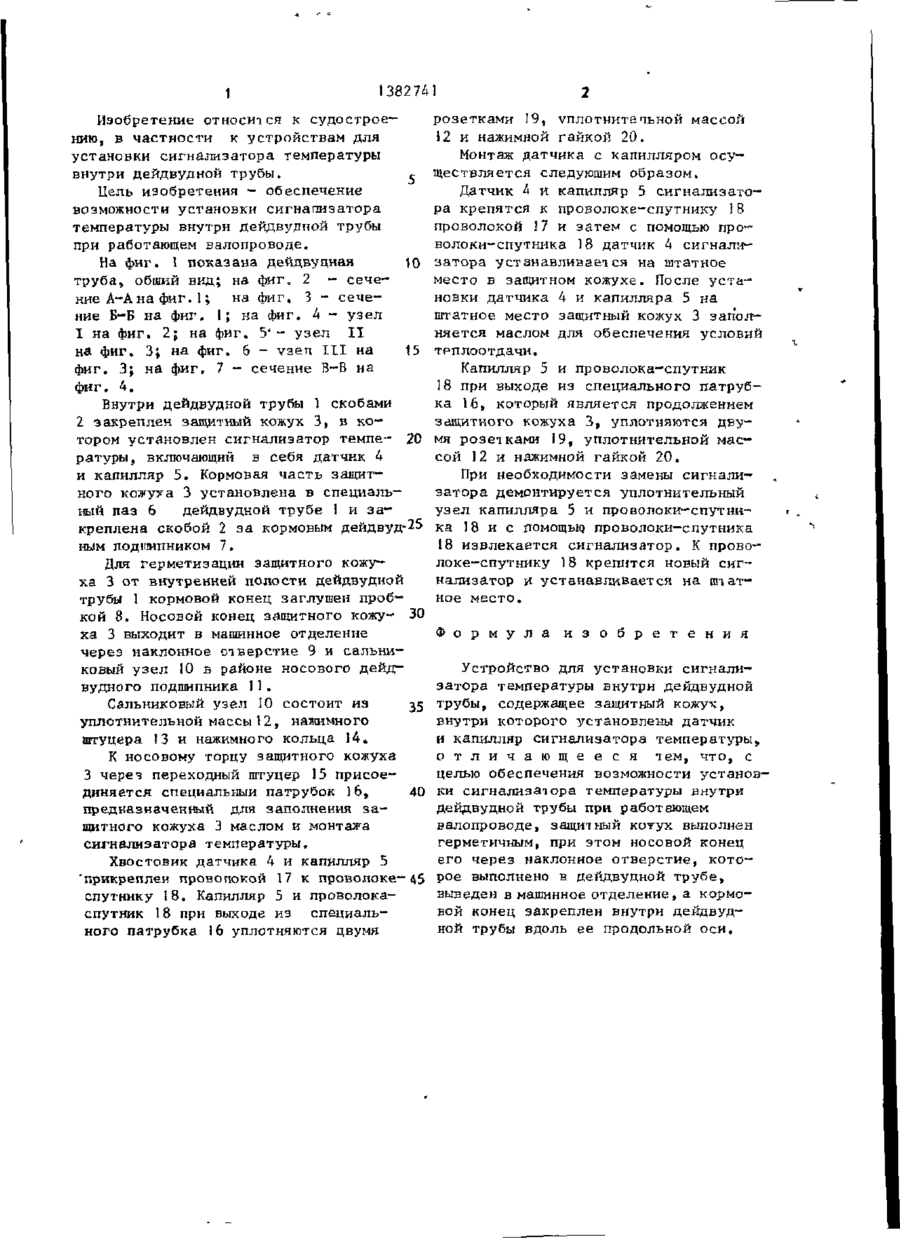

Изобретение относится к судостроению. Цель изобретения — обеспечение возможности установки сигнализатора температуры внутри дейдвудной трубы при работающем валопроводе. В дейдвудной трубе 1 скобами 2 закреп лен защитный кожух 3, в котором установлен сигнализатор температуры, включающий в себя датчик и капилляр. Кормовая часть защитного кожуха 3 установлена в специальный паз 6 за кормовым дейдвудным подшипником 1. Кормовой конец защитного кожуха за-1 глушен пробкой, а носовой его конец выведен в машинное отделение через наклонное отверстие, выполненное в дейдвудной трубе,и сальниковый узел в районе носового деидвудного подшипника, К носовому торцу защитного кожуха 3 через переходный штуцер присоединен специальный патрубок, предназначенный для заполнения защитного кожуха 3 маслом и ^монтажа сигнализатора температуры, 7 ил» •- ' '• 9. to ЗР N3 2 'і . . . .. 1 38274 Изобретение относит ся к судостроению, в частности к устройствам для установки сигнализатора температуры внутри дейдвудной трубы. с Цель изобретения - обеспечение возможности установки сигнализатора температуры внутри дейдвудной трубы при работающем валопроводе. На фиг. 1 показана дейдвуцная Ю труба, обший вид; на фиг, 2 - сечение А-А на фиг.1; на фиг. 3 - сечение Б-Б на фиг. 1; на фиг. А - узел 1 на фиг. 2; на фиг. 5'- узел II на фиг. 3; на фиг. 6 - узеп I I I на 15 фиг. 3; на фиг, 7 - сечение В-В на фиг. А. Внутри дейдвудной трубы 1 скобами 2 закреплен защитный кожух 3» в к о тором установлен сигнализатор темпе- 20 ратуры, включающий в себя датчик 4 и капилляр 5. Кормовая часть защитного кожууа 3 установлена в специальный паз 6 дейдвудной трубе 1 и з а креплена скобой 2 з а кормовым дейдвуд-25 ным подпятником 7. Для герметизации защитного кожуха 3 от внутренней полости дейдвудной трубы 1 кормовой конец заглушён пробкой 8. Носовой конец защитного кожу- 30 ха 3 выходит в машинное отделение через наклонное отверстие 9 и сальниковый узел 30 в районе носового дейд— вудного подшипника 11. Сальниковый узел 10 состоит из ^5 уплотнительнои массы 12, нажимного штуцера 13 и нажимного кольца 14. К носовому торцу защитного кожуха 3 через переходный штуцер 15 присоединяется специальный патрубок 16, 40 предназначенный для заполнения з а щитного кожуха 3 маслом и монтажа сигнализатора температуры. Хвостовик датчика 4 и капилляр 5 'прикреплен провопокой 17 к проволоке— 45 спутнику 18. Капилляр 5 и проволокаспутник 18 при выходе из специального патрубка 16 уплотняются двумя розетками 19, уплотнитетьной массой 12 и нажимной гайкой 20. Монтаж датчика с капилляром осуществляется следующим образом. Датчик 4 и капилляр 5 сигнализатора крепятся к проволоке-спутнику 3 8 проволокой 17 и затем с помощью проволоки-спутника 18 датчик 4 сигнализатора устанавливается на штатное место в защитном кожухе. После у с т а новки датчика 4 и капилляра 5 на штатное место защитный кожух 3 заполняется маслом для обеспечения условий трплоотдачи. Капилляр 5 и проволока-спутник 3 8 при выходе из специального патрубка 16, который является продолжением защитного кожуха 3, уплотняются двумя розетками 19, уплотнительнои массой 12 и нажимной гайкой 20. При необходимости замены сигнализатора демонтируется уплотнительный узел капилляра 5 и проволоки—спутника 18 и с помощью, проволоки-спутника 18 извлекается сигнализатор. К проволоке-спутнику 18 крепится новый сигнализатор а устанавливается на штатное место. Ф о р м у л а и з о б р е т е н и я Устройство для установки сигнализатора температуры внутри дейдвудной трубы, содержащее защитный кожух, внутри которого установлены датчик и капилляр сигнализатора температуры, о т л и ч а ю щ е е с я тем, что, с целью обеспечения возможности установки сигнализатора температуры внутри дейдвудной трубы при работающем валопроводе, защитный котух выполнен герметичным, при этом носовой конец его через наклонное отверстие, к о т о рое выполнено в дейдвудной трубе, выведен в машинное отделение, а кормовой конец закреплен внутри дейдвудной трубы вдоль ее продольной оси. П827М 1382741 •^—t г— \\\\\\\> \\\\\\\ У///////Х//////////Л 11 Редаьтор В. Петраш Составитель А. Строков ' Техред М.Дидык Корректор М. Демчик Заказ 1257/17 Тираж 396 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб.^ д . 4/5 Производственно-полиграфическое предприятие, г» Ужгород І» у л . Проектная, 4
