Спонукач витікання сипучих матеріалів бункеру

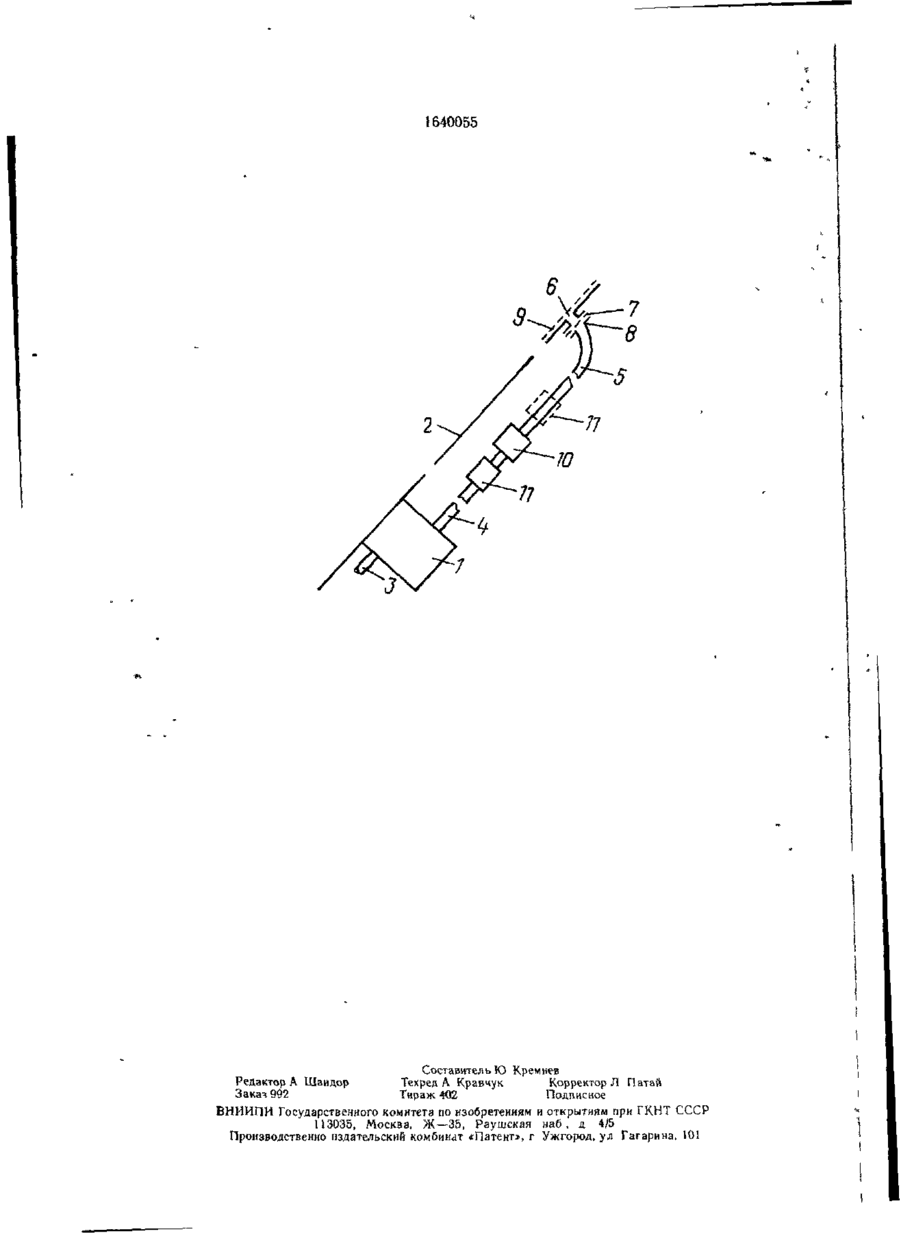

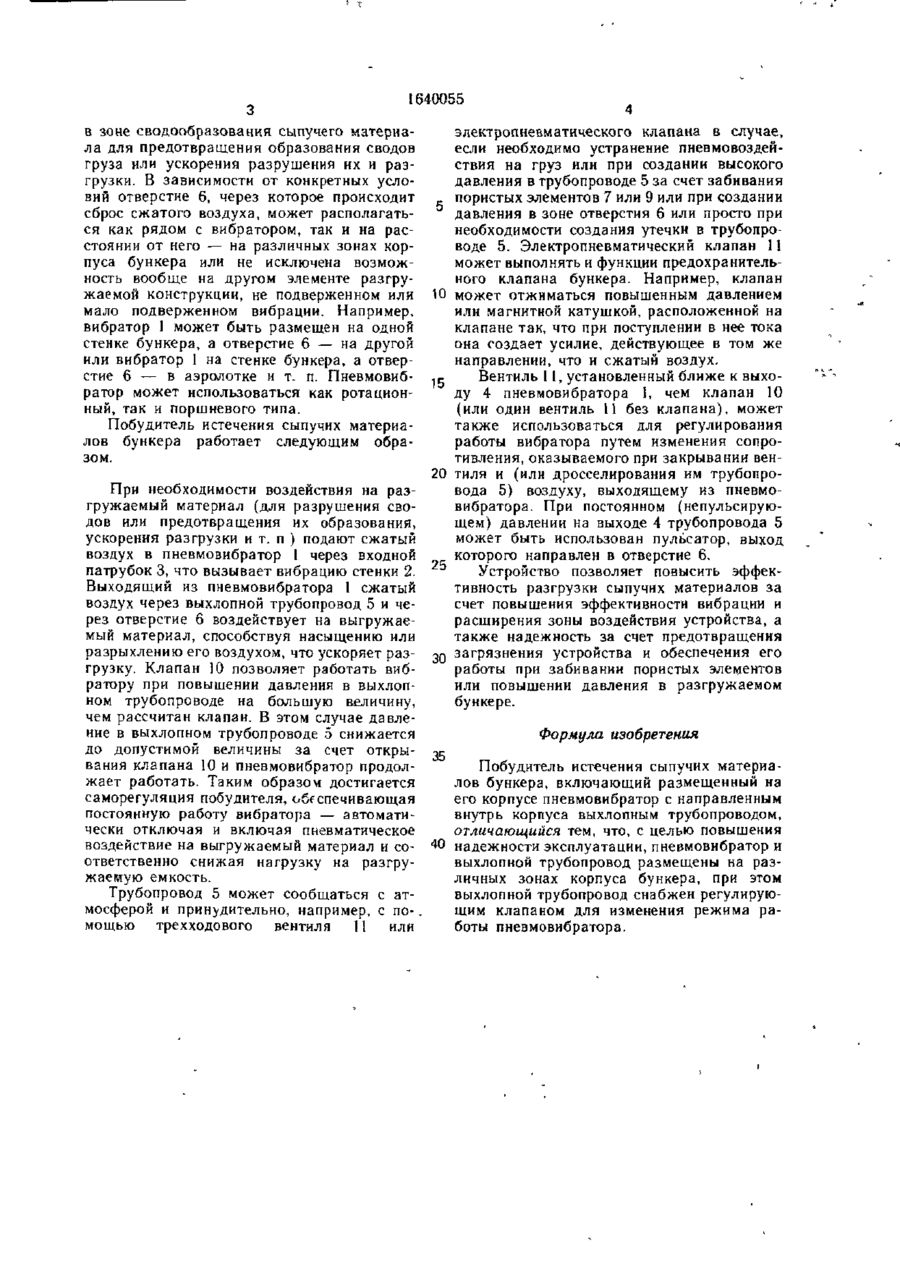

Изобретение относится к области разгрузки бункеров с сыпучими материалами. Цель изобретения — повышение надежности эксплуатации побудителя. Побудитель истечения сыпучих материалов бункера включает установленный на его корпусе пневмовибратор, выхлопной трубопровод которого размещен в стенке корпуса бункера вне зоны размещения пневмовибратора и снабжен регулирующим клапаном для изменения режима работы пневмовибратора Это обеспечивает воздействие устройства на разгружаемый материал как вибрацией, так и пневмовоздействием. При исключении работы выхлопного трубопровода за счет наличия регулирующего клапана на разгружаемый продукт осуществляется воздействие вибрацией 1 ил. tffl s Изобретение относится к разгрузке бункеров и емкостей с порошкообразными сыпучими материалами и может быть использовано для ускорения разгрузки грузов в других случаях. Цель изобретения — повышение надежности эксплуатации побудителя. На чертеже изображена схема устройства побудителя. Побудитель истечения сыпучих материалов состоит из пневматического вибратора 1, жестко закрепленного на стенке 2 корпуса бункера или на специальной подпружиненной вставке. Сжатый воздух поступает в пневмовибратор 1 через входной патрубок 3 и выходит через выходной патрубок (выхлоп) 4, который выхлопным трубопроводом 5 соединен с отверстием 6 в стенке 2 корпуса бункера. Отверстие 6 закрыто пористым элементом — фильтром 7, расположенным, например, между фланцами 8 снаружи (в этом случае отверстие 6 работает как сопло) или со стороны разгружаемого материала — пористым материалом 9 (оформленным конструктивно, например, как аэролоток). Фильтр 7 может располагаться не у стенки 2, а возле вибратора. Пневмовибратор 1 и выхлопной трубопровод 5 размещены на различных зонах корпуса бункера. На трубопроводе 5 может быть установлен предохранительный регулирующий клапан 10 и (или вместо него) вентиль 11 для изменения режима работы пневмовибратора, позволяющий сообщать выхлопной трубопровод 5 с атмосферой, или электромагнит ный пневмоклапан, способный одновременно служить и предохранительным клапаном Пневмовибратор 1 устанавливается на стенке 2 разгружаемого бункера в месте, где необходимо создание вибрации, например, ел ел в зоне сводообразования сыпучего материала для предотвращения образования сводов груза или ускорения разрушения их и разгрузки. В зависимости от конкретных условий отверстие 6, через которое происходит сброс сжатого воздуха, может располагаться как рядом с вибратором, так и на расстоянии от него — на различных зонах корпуса бункера или не исключена возможность вообще на другом элементе разгружаемой конструкции, не подверженном или мало подверженном вибрации. Например, вибратор 1 может быть размещен на одной стенке бункера, а отверстие 6 — на другой или вибратор 1 на стенке бункера, а отверстие 6 — в аэролотке и т. п. Пневмовибратор может использоваться как ротационный, так и поршневого типа. Побудитель истечения сыпучих материалов бункера работает следующим образом. злектропневматического клапана в случае, если необходимо устранение пневмовоздействия на груз или при создании высокого давления в трубопроводе 5 за счет забивания _ пористых элементов 7 или 9 или при создании давления в зоне отверстия 6 или просто при необходимости создания утечки в трубопроводе 5. Электропневматический клапан 1! может выполнять и функции предохранительного клапана бункера. Например, клапан Ю может отжиматься повышенным давлением или магнитной катушкой, расположенной на клапане так, что при поступлении в нее тока она создает усилие, действующее в том же направлении, что и сжатый воздух. •с Вентиль 11, установленный ближе к выходу 4 пневмовибратора I, чем клапан 10 (или один вентиль 11 без клапана), может также использоваться для регулирования работы вибратора путем изменения сопротивления, оказываемого при закрывании вен20 тиля и (или дросселирования им трубопровода 5) воздуху, выходящему из пневмовибратора. При постоянном (непульсирующем) давлении на выходе 4 трубопровода 5 может быть использован пульсатор, выход которого направлен в отверстие 6. 25 Устройство позволяет повысить эффективность разгрузки сыпучих материалов за счет повышения эффективности вибрации и расширения зоны воздействия устройства, а также надежность за счет предотвращения загрязнения устройства и обеспечения его работы при забивании пористых элементов или повышении давления в разгружаемом бункере. При необходимости воздействия на разгружаемый материал (для разрушения сводов или предотвращения их образования, ускорения разгрузки и т. п ) подают сжатый воздух в пневмовибратор 1 через входной патрубок 3, что вызывает вибрацию стенки 2. Выходящий из пневмовибратора 1 сжатый воздух через выхлопной трубопровод 5 и через отверстие 6 воздействует на выгружаемый материал, способствуя насыщению или разрыхлению его воздухом, что ускоряет разгрузку. Клапан 10 позволяет работать вибратору при повышении давления в выхлопном трубопроводе на большую величину, чем рассчитан клапан. В этом случае давление в выхлопном трубопроводе 5 снижается Формула изобретения до допустимой величины за счет открывания клапана 10 и пневмовибратор продол- 35 Побудитель истечения сыпучих материажает работать. Таким образом достигается лов бункера, включающий размещенный на саморегуляция побудителя, обеспечивающая его корпусе пневмовибратор с направленным постоянную работу вибратора — автомативнутрь корпуса выхлопным трубопроводом, чески отключая и включая пневматическое отличающийся тем, что, с целью повышения воздействие на выгружаемый материал и соответственно снижая нагрузку на разгру- 40 надежности эксплуатации, пневмовибратор и выхлопной трубопровод размещены на разжаемую емкость. личных зонах корпуса бункера, при этом выхлопной трубопровод снабжен регулируюТрубопровод 5 может сообщаться с атщим клапаном для изменения режима рамосферой и принудительно, например, с поботы пневмовибратора. мощью трехходового вентиля 11 или 1640055 -7 Составитель Ю Кремнев Редактор А Шандор Техред А Кравчук Корректор Л Патай Закач 992 Тираж 402 Подписное БНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж—35, Раушская наб , д 4/5 Производственно издательский комбинат «Патент», г Ужгород, ул Гагарина, 101
