Охолоджуючий елемент теплозахисного одягу

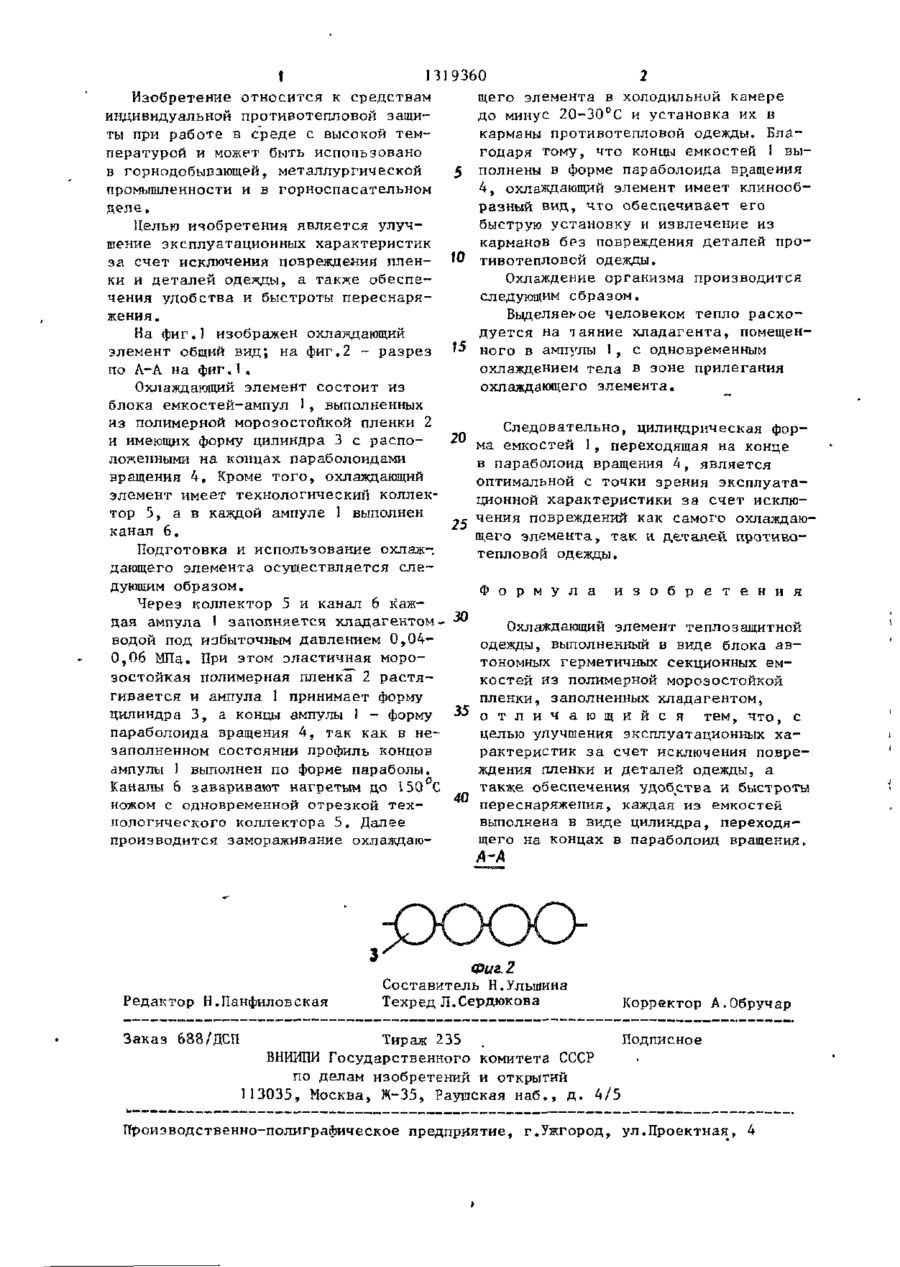

1 v ЛЛЯ ПУЛ) ыЮГ > ПОЛЬЗОВМІИЯ Ж З № СОЮЗ СОВЕГСНИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИН (19) SIL1 4 А 62 В 17/00 ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ ОПИСАНИЕ ИЗОБРЕТЕНИЯ Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 39047!3/40-23 (22) 05.06.85 (71) Всесоюзный научно-исследовательский институт горноспасательного дела (72) И.Я.Землянский, Г.Г.Голдынский, Б .Я.Синельников, Б.С.Любарский и Й.Н.Ягупов (53) 614.Я95.5 (088.8) (56) Авторское свидетельство СССР № 788476, кл. А 62 В 17/00, 1980. Авторское свидетельство СССР № 667213, кл.А 62 В 17/00, 1975. (54) ОХЛАЖДАЮЩИЙ ЭЛЕМЕНТ ТЕПЛОЗАЩИТНОЙ ОДЕЖДЫ (5 7) Изобретение относится к средст, вам индивидуальной противотепловой защиты человека при работе в среде с высокой температурой. Целью изобретения является улучшение эксплуатационных характеристик устройства за счет исключения повреждения пленки и деталей одежды, а также обеспечения удобства и быстроты переснаряжения. Охлаждающий элемент состоит из блока емкостей 1, заполненных охлаждающим агентом и выполненных из полимерной морозостойкой пленки 2. Каждая емкость 1 выполнена в виде цилиндра 3, переходящего на концах в параболоид вр атцения 4 . 2 ил. Аимия отреза коллектора Фиг.1 » ; t ПІ 9360 2 Изобретение относится к средствам щего элемента в холодильной камере индивидуальной противотепловой защидо минус 20-30°С и установка их в ты при работе в среде с высокой темкарманы противотепловой одежды. Блапературой и может быть использовано годаря тому, что концы емкостей 1 выв горнодобывающей, металлургической 5 полнены в форме параболоида вр.ащения промышленности и в горноспасательном 4, охлаждающий элемент имеет клинообДеле. разный вид, что обеспечивает его быструю установку и извлечение из Целью изобретения является улучкарманов без повреждения деталей прошение эксплуатационных характеристик '0 тивотепловой одежды. за счет исключения повреждения пленОхлаждение организма производится ки и деталей одежды, а также обеспеследующим сбразом. чения удобства и быстроты переснаряВыделяег«ое человеком тепло расхожения. дуется на таяние хладагента, попещенНа фиг.] изображен охлаждающий элемент общий вид; на фиг.2 - разрез ії ного в ампулы 1, с одновременным охлаждением тела в зоне прилегания по Л-А на фиг.1, охлаждающего элемента. Охлаждающий элемент состоит из блока емкостей-ампул 3, выполненных из полимерной морозостойкой пленки 2 Следовательно, цилиндрическая фор20 ма емкостей 1, переходящая на конце и имеющих форму цилиндра 3 с расположенными на концах параболоидами в параболоид вращения 4, является вращения 4. Кроме того, охлаждающий оптимальной с точки зрения эксплуатаэлемент имеет технологический коллекционной характеристики за счет исклютор 5, а в каждой ампуле 1 выполнен чения повреждений как самого охлаждаю25 канал 6. щего элемента, так и деталей противоПодготовка и использование охлажтепловой одежды. дающего элемента осуществляется следующим образом. Ф о р м у л а и з о б р е т е н и я Через коллектор 5 и канал 6 каждая ампула 1 заполняется хладагентом - 30 Охлаждающий элемент теплозащитной водой под избыточным давлением 0,04одежды, выполненный в виде блока ав0,06 ОДТа. При этом эластичная моротономных герметичных секционных емзостойкая полимерная пленка 2 растякостей из полимерной морозостойкой гивается и ампула 1 принимает форму пленки, заполненных хладагентом, цилиндра 3, а концы ампулы 1 - форму 35 о т л и ч а ю щ и й с я тем, что, с параболоида вращения 4, так как в нецелью улучшения эксплуатационных хазаполненном состоянии профиль концов рактеристик за счет исключения повреампулы ) выполнен по форме параболы. ждения пленки и деталей одежды, а Каналы 6 заваривают нагретым до 150 С также обеспечения удобства и быстроты 40 переснаряжеиия, каждая из емкостей ножом с одновременной отрезкой техвыполнена в виде цилиндра, переходянологического коллектора 5. Далее щего на концах в параболоид вращения. производится замораживание охлаждаго Фиг. 2 Редактор Н.Панфиловская Заказ 688/ДСП Составитель Н.Ульшина Техред Л.Сердюкова Корректор А.Обручар Тираж 235 . Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., д. 4/5 ТТроизводственно-полиграфическое предприятие, г.Ужгород, ул.Проектная, 4
