Спосіб висікання аутотрансплантата кістка-зв’язка-кістка

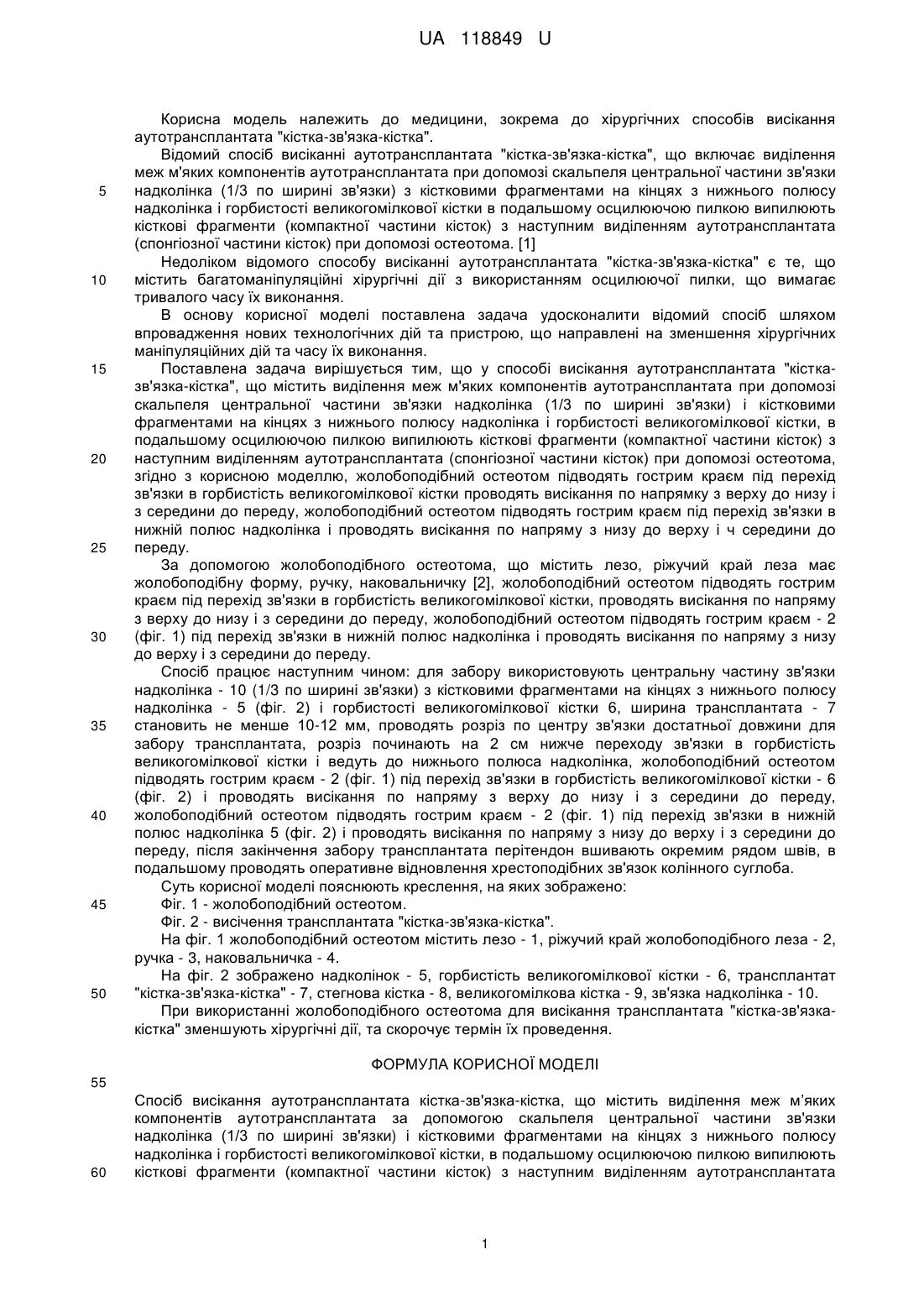

Реферат: UA 118849 U UA 118849 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до медицини, зокрема до хірургічних способів висікання аутотрансплантата "кістка-зв'язка-кістка". Відомий спосіб висіканні аутотрансплантата "кістка-зв'язка-кістка", що включає виділення меж м'яких компонентів аутотрансплантата при допомозі скальпеля центральної частини зв'язки надколінка (1/3 по ширині зв'язки) з кістковими фрагментами на кінцях з нижнього полюсу надколінка і горбистості великогомілкової кістки в подальшому осцилюючою пилкою випилюють кісткові фрагменти (компактної частини кісток) з наступним виділенням аутотрансплантата (спонгіозної частини кісток) при допомозі остеотома. [1] Недоліком відомого способу висіканні аутотрансплантата "кістка-зв'язка-кістка" є те, що містить багатоманіпуляційні хірургічні дії з використанням осцилюючої пилки, що вимагає тривалого часу їх виконання. В основу корисної моделі поставлена задача удосконалити відомий спосіб шляхом впровадження нових технологічних дій та пристрою, що направлені на зменшення хірургічних маніпуляційних дій та часу їх виконання. Поставлена задача вирішується тим, що у способі висікання аутотрансплантата "кістказв'язка-кістка", що містить виділення меж м'яких компонентів аутотрансплантата при допомозі скальпеля центральної частини зв'язки надколінка (1/3 по ширині зв'язки) і кістковими фрагментами на кінцях з нижнього полюсу надколінка і горбистості великогомілкової кістки, в подальшому осцилюючою пилкою випилюють кісткові фрагменти (компактної частини кісток) з наступним виділенням аутотрансплантата (спонгіозної частини кісток) при допомозі остеотома, згідно з корисною моделлю, жолобоподібний остеотом підводять гострим краєм під перехід зв'язки в горбистість великогомілкової кістки проводять висікання по напрямку з верху до низу і з середини до переду, жолобоподібний остеотом підводять гострим краєм під перехід зв'язки в нижній полюс надколінка і проводять висікання по напряму з низу до верху і ч середини до переду. За допомогою жолобоподібного остеотома, що містить лезо, ріжучий край леза має жолобоподібну форму, ручку, наковальничку [2], жолобоподібний остеотом підводять гострим краєм під перехід зв'язки в горбистість великогомілкової кістки, проводять висікання по напряму з верху до низу і з середини до переду, жолобоподібний остеотом підводять гострим краєм - 2 (фіг. 1) під перехід зв'язки в нижній полюс надколінка і проводять висікання по напряму з низу до верху і з середини до переду. Спосіб працює наступним чином: для забору використовують центральну частину зв'язки надколінка - 10 (1/3 по ширині зв'язки) з кістковими фрагментами на кінцях з нижнього полюсу надколінка - 5 (фіг. 2) і горбистості великогомілкової кістки 6, ширина трансплантата - 7 становить не менше 10-12 мм, проводять розріз по центру зв'язки достатньої довжини для забору трансплантата, розріз починають на 2 см нижче переходу зв'язки в горбистість великогомілкової кістки і ведуть до нижнього полюса надколінка, жолобоподібний остеотом підводять гострим краєм - 2 (фіг. 1) під перехід зв'язки в горбистість великогомілкової кістки - 6 (фіг. 2) і проводять висікання по напряму з верху до низу і з середини до переду, жолобоподібний остеотом підводять гострим краєм - 2 (фіг. 1) під перехід зв'язки в нижній полюс надколінка 5 (фіг. 2) і проводять висікання по напряму з низу до верху і з середини до переду, після закінчення забору трансплантата перітендон вшивають окремим рядом швів, в подальшому проводять оперативне відновлення хрестоподібних зв'язок колінного суглоба. Суть корисної моделі пояснюють креслення, на яких зображено: Фіг. 1 - жолобоподібний остеотом. Фіг. 2 - висічення трансплантата "кістка-зв'язка-кістка". На фіг. 1 жолобоподібний остеотом містить лезо - 1, ріжучий край жолобоподібного леза - 2, ручка - 3, наковальничка - 4. На фіг. 2 зображено надколінок - 5, горбистість великогомілкової кістки - 6, трансплантат "кістка-зв'язка-кістка" - 7, стегнова кістка - 8, великогомілкова кістка - 9, зв'язка надколінка - 10. При використанні жолобоподібного остеотома для висікання трансплантата "кістка-зв'язкакістка" зменшують хірургічні дії, та скорочує термін їх проведення. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 Спосіб висікання аутотрансплантата кістка-зв'язка-кістка, що містить виділення меж м’яких компонентів аутотрансплантата за допомогою скальпеля центральної частини зв'язки надколінка (1/3 по ширині зв'язки) і кістковими фрагментами на кінцях з нижнього полюсу надколінка і горбистості великогомілкової кістки, в подальшому осцилюючою пилкою випилюють кісткові фрагменти (компактної частини кісток) з наступним виділенням аутотрансплантата 1 UA 118849 U 5 (спонгіозної частини кісток) за допомогою остеотома, який відрізняється тим, що жолобоподібний остеотом підводять гострим краєм під перехід зв'язки в горбистість великогомілкової кістки, проводять висікання по напрямку з верху до низу і з середини до переду, жолобоподібний остеотом підводять гострим краєм під перехід зв'язки в нижній полюс надколінка і проводять висікання по напряму з низу до верху і з середини до переду. Комп’ютерна верстка Г. Паяльніков Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
