Пристрій для встановлення нефростоми при відкритих оперативних втручаннях на нирці

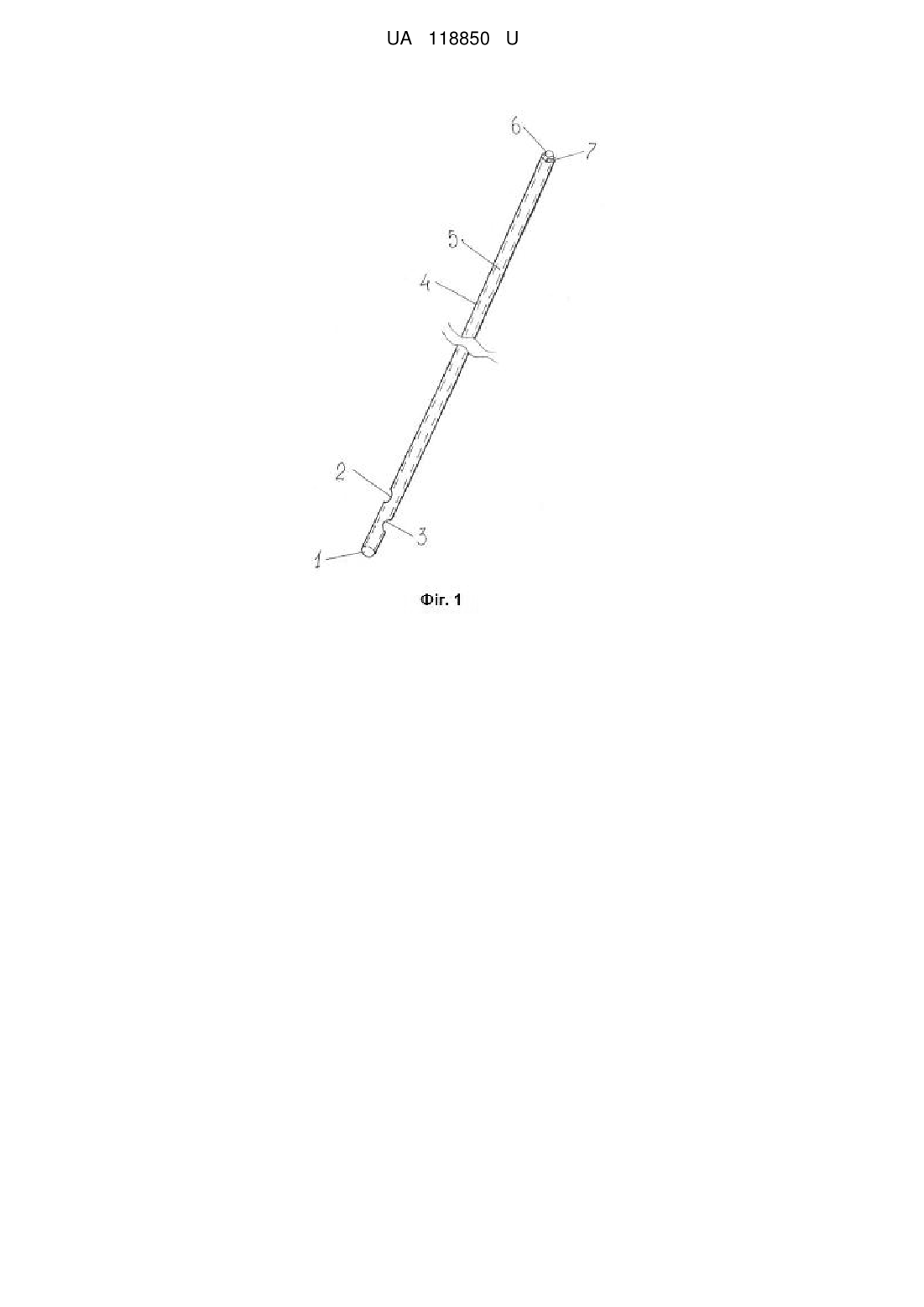

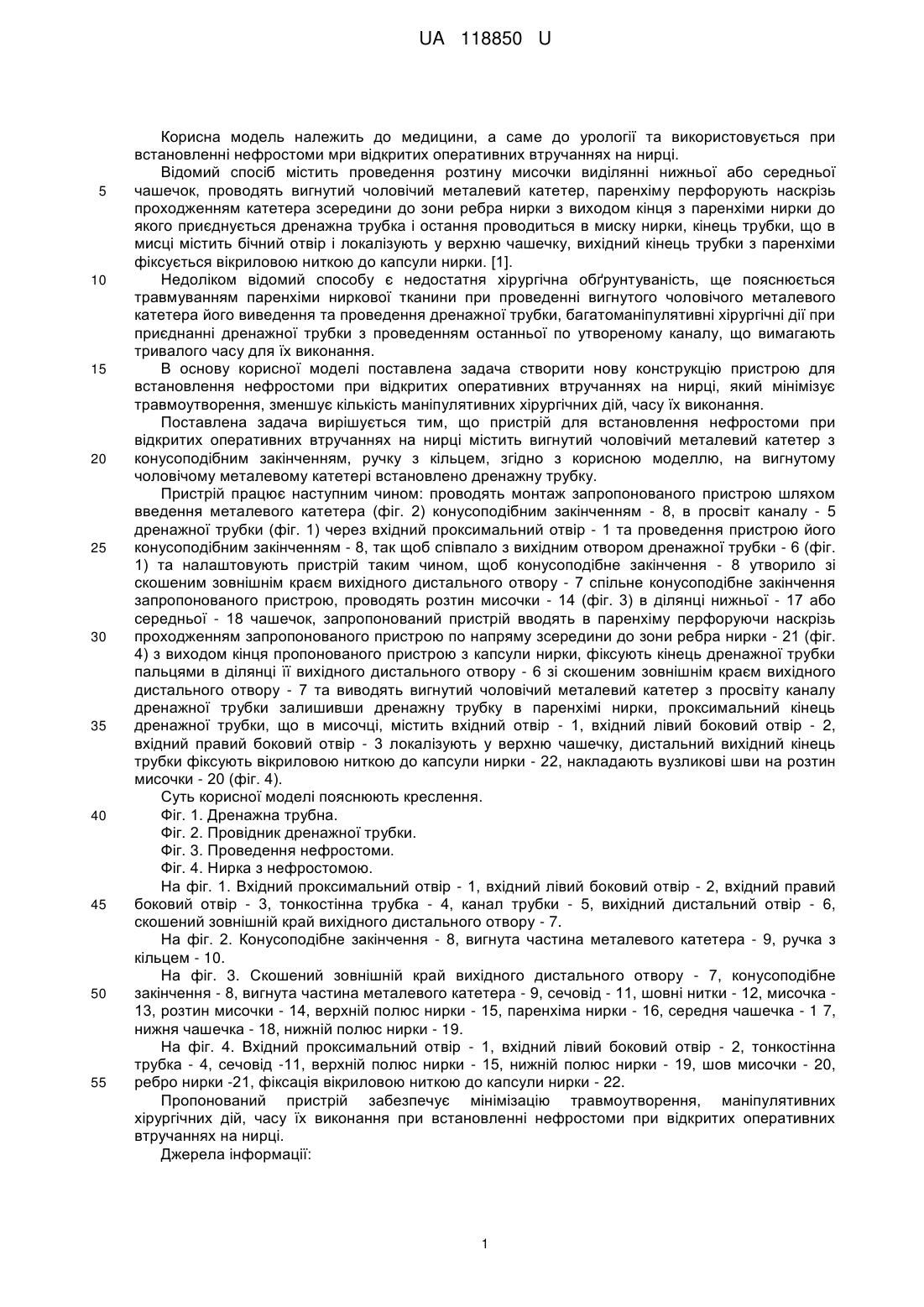

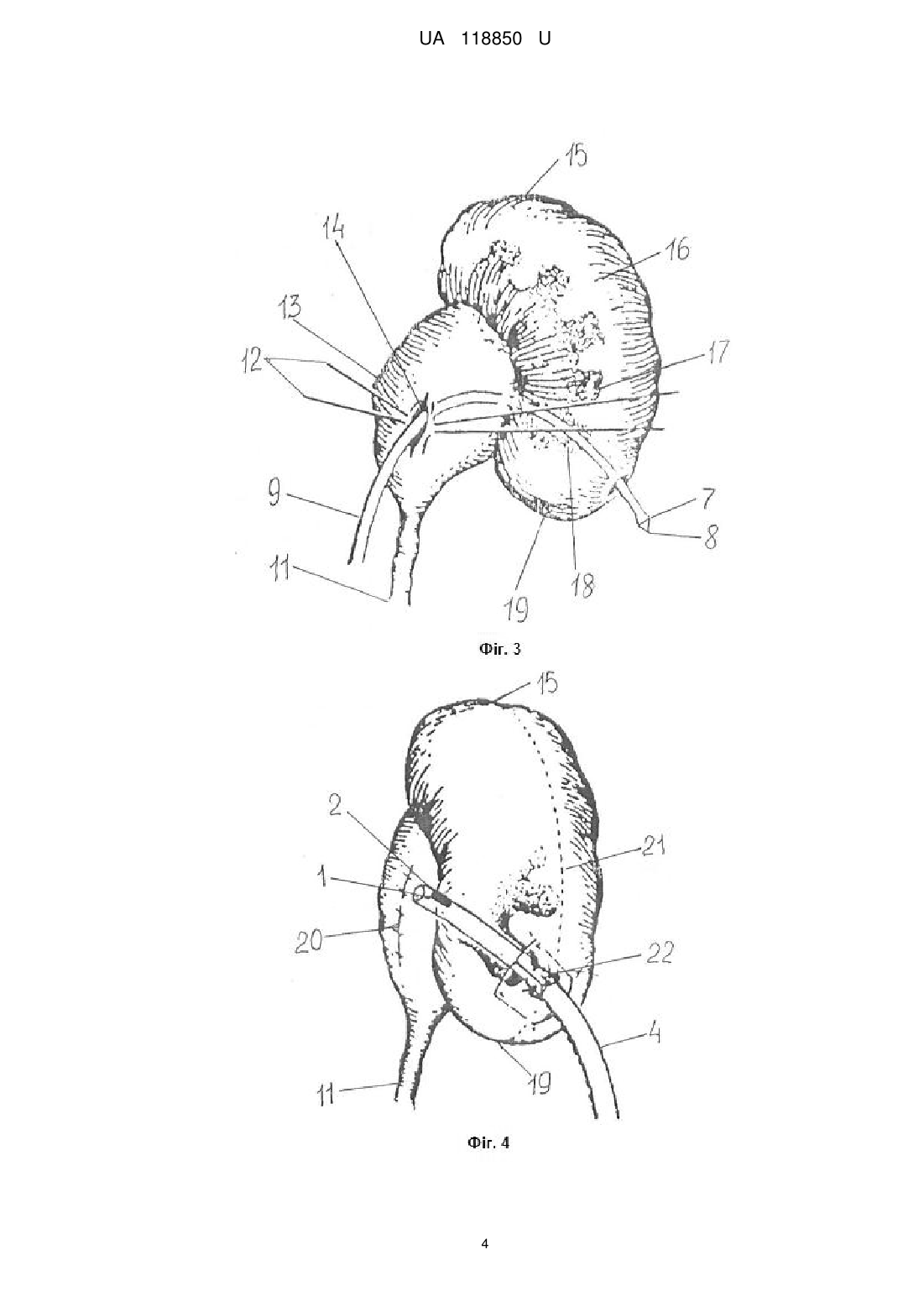

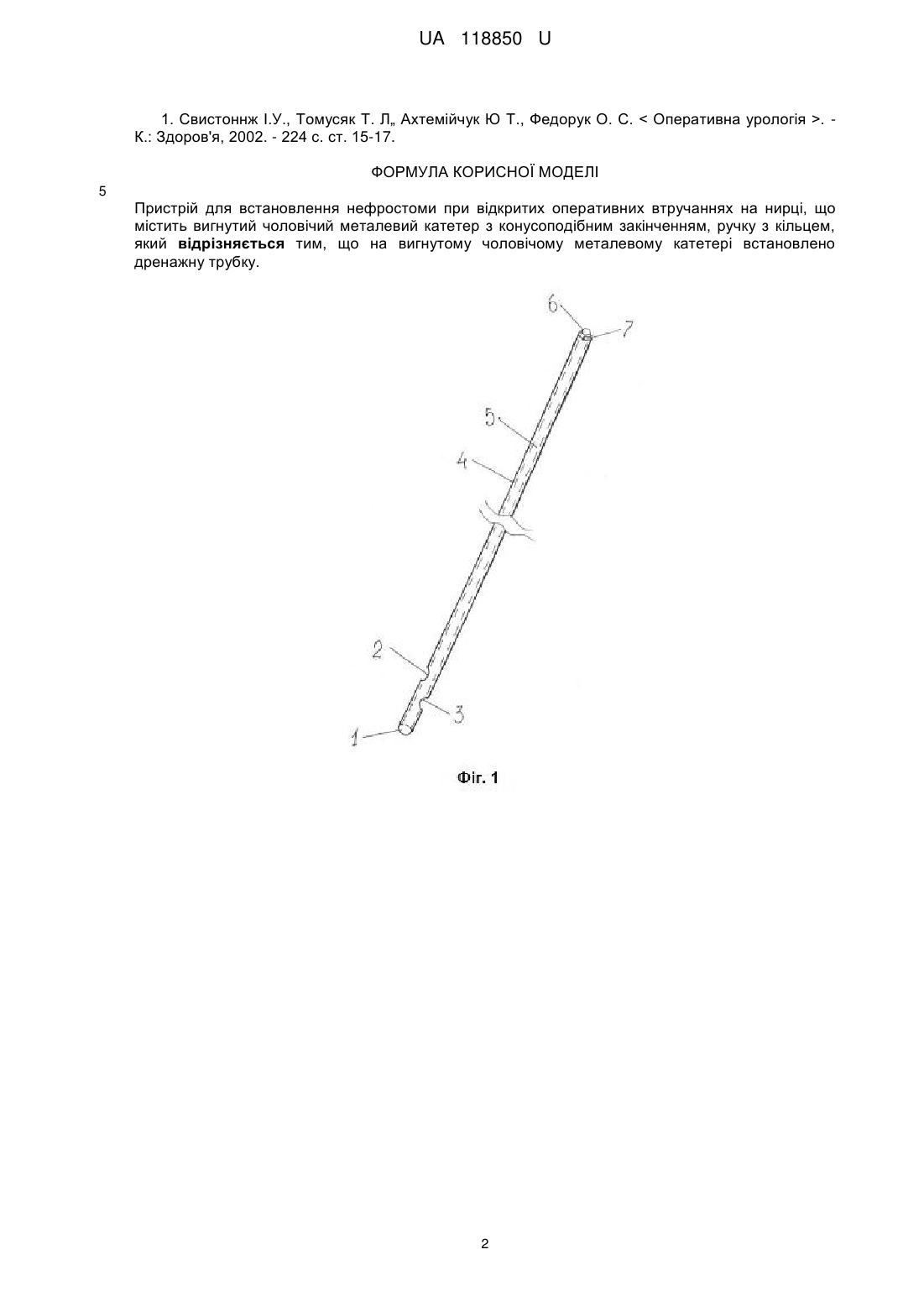

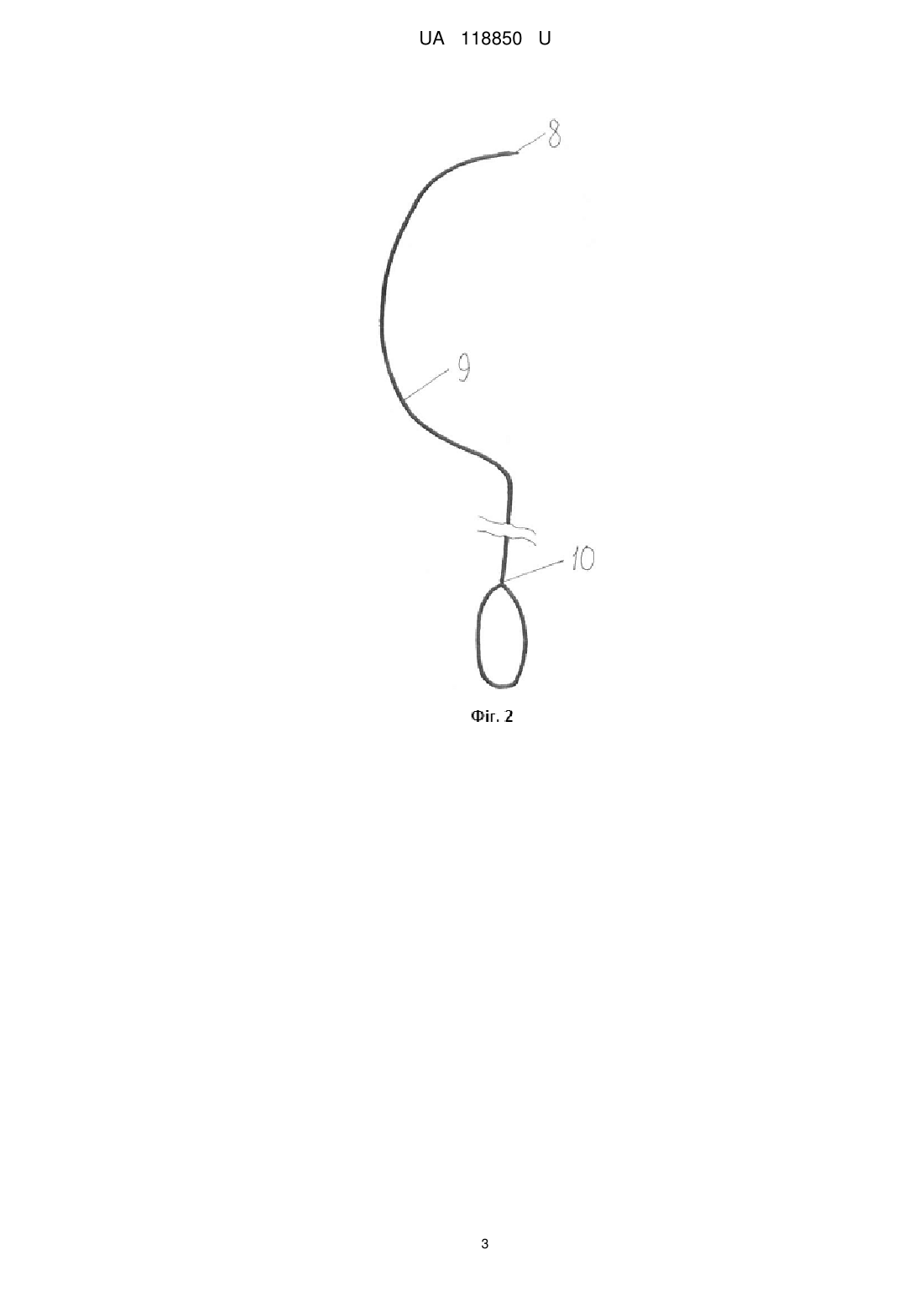

Реферат: Пристрій для встановлення нефростоми при відкритих оперативних втручаннях на нирці містить вигнутий чоловічий металевий катетер з конусоподібним закінченням, ручку з кільцем. На вигнутому чоловічому металевому катетері встановлено дренажну трубку. UA 118850 U (12) UA 118850 U UA 118850 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до медицини, а саме до урології та використовується при встановленні нефростоми мри відкритих оперативних втручаннях на нирці. Відомий спосіб містить проведення розтину мисочки виділянні нижньої або середньої чашечок, проводять вигнутий чоловічий металевий катетер, паренхіму перфорують наскрізь проходженням катетера зсередини до зони ребра нирки з виходом кінця з паренхіми нирки до якого приєднується дренажна трубка і остання проводиться в миску нирки, кінець трубки, що в мисці містить бічний отвір і локалізують у верхню чашечку, вихідний кінець трубки з паренхіми фіксується вікриловою ниткою до капсули нирки. [1]. Недоліком відомий способу є недостатня хірургічна обґрунтуваність, ще пояснюється травмуванням паренхіми ниркової тканини при проведенні вигнутого чоловічого металевого катетера його виведення та проведення дренажної трубки, багатоманіпулятивні хірургічні дії при приєднанні дренажної трубки з проведенням останньої по утвореному каналу, що вимагають тривалого часу для їх виконання. В основу корисної моделі поставлена задача створити нову конструкцію пристрою для встановлення нефростоми при відкритих оперативних втручаннях на нирці, який мінімізує травмоутворення, зменшує кількість маніпулятивних хірургічних дій, часу їх виконання. Поставлена задача вирішується тим, що пристрій для встановлення нефростоми при відкритих оперативних втручаннях на нирці містить вигнутий чоловічий металевий катетер з конусоподібним закінченням, ручку з кільцем, згідно з корисною моделлю, на вигнутому чоловічому металевому катетері встановлено дренажну трубку. Пристрій працює наступним чином: проводять монтаж запропонованого пристрою шляхом введення металевого катетера (фіг. 2) конусоподібним закінченням - 8, в просвіт каналу - 5 дренажної трубки (фіг. 1) через вхідний проксимальний отвір - 1 та проведення пристрою його конусоподібним закінченням - 8, так щоб співпало з вихідним отвором дренажної трубки - 6 (фіг. 1) та налаштовують пристрій таким чином, щоб конусоподібне закінчення - 8 утворило зі скошеним зовнішнім краєм вихідного дистального отвору - 7 спільне конусоподібне закінчення запропонованого пристрою, проводять розтин мисочки - 14 (фіг. 3) в ділянці нижньої - 17 або середньої - 18 чашечок, запропонований пристрій вводять в паренхіму перфоруючи наскрізь проходженням запропонованого пристрою по напряму зсередини до зони ребра нирки - 21 (фіг. 4) з виходом кінця пропонованого пристрою з капсули нирки, фіксують кінець дренажної трубки пальцями в ділянці її вихідного дистального отвору - 6 зі скошеним зовнішнім краєм вихідного дистального отвору - 7 та виводять вигнутий чоловічий металевий катетер з просвіту каналу дренажної трубки залишивши дренажну трубку в паренхімі нирки, проксимальний кінець дренажної трубки, що в мисочці, містить вхідний отвір - 1, вхідний лівий боковий отвір - 2, вхідний правий боковий отвір - 3 локалізують у верхню чашечку, дистальний вихідний кінець трубки фіксують вікриловою ниткою до капсули нирки - 22, накладають вузликові шви на розтин мисочки - 20 (фіг. 4). Суть корисної моделі пояснюють креслення. Фіг. 1. Дренажна трубна. Фіг. 2. Провідник дренажної трубки. Фіг. 3. Проведення нефростоми. Фіг. 4. Нирка з нефростомою. На фіг. 1. Вхідний проксимальний отвір - 1, вхідний лівий боковий отвір - 2, вхідний правий боковий отвір - 3, тонкостінна трубка - 4, канал трубки - 5, вихідний дистальний отвір - 6, скошений зовнішній край вихідного дистального отвору - 7. На фіг. 2. Конусоподібне закінчення - 8, вигнута частина металевого катетера - 9, ручка з кільцем - 10. На фіг. 3. Скошений зовнішній край вихідного дистального отвору - 7, конусоподібне закінчення - 8, вигнута частина металевого катетера - 9, сечовід - 11, шовні нитки - 12, мисочка 13, розтин мисочки - 14, верхній полюс нирки - 15, паренхіма нирки - 16, середня чашечка - 1 7, нижня чашечка - 18, нижній полюс нирки - 19. На фіг. 4. Вхідний проксимальний отвір - 1, вхідний лівий боковий отвір - 2, тонкостінна трубка - 4, сечовід -11, верхній полюс нирки - 15, нижній полюс нирки - 19, шов мисочки - 20, ребро нирки -21, фіксація вікриловою ниткою до капсули нирки - 22. Пропонований пристрій забезпечує мінімізацію травмоутворення, маніпулятивних хірургічних дій, часу їх виконання при встановленні нефростоми при відкритих оперативних втручаннях на нирці. Джерела інформації: 1 UA 118850 U 1. Свистоннж І.У., Томусяк Т. Л„ Ахтемійчук Ю Т., Федорук О. С. . К.: Здоров'я, 2002. - 224 с. ст. 15-17. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Пристрій для встановлення нефростоми при відкритих оперативних втручаннях на нирці, що містить вигнутий чоловічий металевий катетер з конусоподібним закінченням, ручку з кільцем, який відрізняється тим, що на вигнутому чоловічому металевому катетері встановлено дренажну трубку. 2 UA 118850 U 3 UA 118850 U 4 UA 118850 U Комп’ютерна верстка О. Рябко Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
